Legrand (BT) Türlautsprechermodul Video Weitwinkel,2Ruftast. 351300

Audio-Türlautsprecher-Modul mit 4 Ruftasten zur Erstellung von Audio- und Video-Systemen in 2-Draht Technologie. Erweiterbar mit Night & Day Weitwinkelkamera Art. 352400, Grafikdisplay Art. 352500, Modul mit Induktionsschleife Art. 352700 sowie Codelock/Tastatur Art. 353000 und Transponder-Lesegerät Art. 353200. Mit Einstellung der Lautstärke von Lautsprecher und Mikrofon. Zur Verwaltung von bis zu 100 Ruftasten über das Codelock-/Tastatur-Modul oder mit 2-reihigen Ruftastmodulen. Mit 1-reihigen Ruftastmodulen sind bis zu 50 Ruftasten möglich. Der Türöffner (max. 30 Ohm Innenwiderstand) wird direkt an die Klemmen S+ und S (18 V 4 A Stosstrom 250 mA Haltestrom) angeschlossen. Über die Klemmen PL kann eine externe Türöffnertaste (z. B. Postschloss) eingebunden werden. An die Klemmen 1 und 2 kann ein zusätzliches Netzgerät angeschlossen werden (z. B. bei Grossanlagen mit mehreren Türstationen). Das Gerät ist mit mehreren Status-LED ausgestattet, die folgende Betriebszustände anzeigen: Tür offen, Kommunikation aktiv, Ruf getätigt und System besetzt. Integrierter Helligkeitssensor zum automatischen Einschalten der Hintergrundbeleuchtung bei Dunkelheit. Mit der entsprechenden Frontblende zu vervollständigen. Das Gerät wird entweder mit Konfi guratoren oder per PC und Software TiSferaDesign konfiguriert. Anmerkung: Bei Verwendung der linken Ruftastenreihe am Lautsprechermodul bzw. der 2-reihigen Ruftastenmodule muss der Jumper (J1) gezogen werden.

Farbkamera mit integriertem Lautsprechermodul mit 2 Ruftasten zur Installation von Audio-/Video-Systemen in 2-Draht-Technik. Farbkamera mit 1/3 -Sensor (Bildbereich 77° Horizontal/58° Vertikal) inklusive LEDs zur Beleuchtung des Aufnahmebereichs und Antibeschlag-Heizung (Heizwiderstand). Zweiachsige Ausrichtung der Kamera (horizontal und vertikal) im Bereich +/ 10°. Mit Einstellung der Lautstärke von Lautsprecher und Mikrofon. Zur Verwaltung von bis zu 98 Ruftasten über das Codelock-/Tastatur- Modul oder mit 2-reihigen Ruftastmodulen. Mit 1-reihigen Ruftastmodulen sind bis zu 49 Ruftasten möglich. Der Türöffner (max. 30 Ohm Innenwiderstand) wird direkt an die Klemmen S+ und S (18 V 4 A Stosstrom 250 mA Haltestrom) angeschlossen. Über die Klemmen PL kann eine externe Türöffnertaste (z. B. Postschloss) eingebunden werden. An die Klemmen 1 und 2 kann ein zusätzliches Netzgerät angeschlossen werden (z. B. bei Großanlagen mit mehreren Türstationen). Das Gerät ist mit mehreren Status-LED ausgestattet, die folgende Betriebszustände anzeigen: Tür offen, Kommunikation aktiv, Ruf getätigt und System besetzt. Integrierter Helligkeitssensor zum automatischen Einschalten der Hintergrundbeleuchtung bei Dunkelheit. Mit der entsprechenden Frontblende zu vervollständigen. Das Gerät wird entweder mit Konfiguratoren oder per PC und Software TiSferaDesign konfiguriert. Anmerkung: Bei Verwendung der linken Ruftaste am Lautsprechermodul bzw. der 2-reihigen Ruftastenmodule muss der Jumper (J1) gezogen werden.

Weitwinkel-Farbkamera mit integriertem Lautsprechermodul mit 2 Ruftasten zur Installation von Audio-/Video-Systemen in 2-Draht-Technik. Farbkamera mit 1/3 -Sensor für erweiterten Erfassungsbereich (135° Horizontal/96° Vertikal) inklusive LEDs zur Beleuchtung des Aufnahmebereichs und Antibeschlag-Heizung (Heizwiderstand). Mit Einstellung der Lautstärke von Lautsprecher und Mikrofon. Zur Verwaltung von bis zu 98 Ruftasten über das Codelock-/Tastatur- Modul oder mit 2-reihigen Ruftastmodulen. Mit 1-reihigen Ruftastmodulen sind bis zu 49 Ruftasten möglich. Der Türöffner (max. 30 Ohm Innenwiderstand) wird direkt an die Klemmen S+ und S (18 V 4 A Stosstrom 250 mA Haltestrom) angeschlossen. Über die Klemmen PL kann eine externe Türöffnertaste (z. B. Postschloss) eingebunden werden. An die Klemmen 1 und 2 kann ein zusätzliches Netzgerät angeschlossen werden (z. B. bei Großanlagen mit mehreren Türstationen). Das Gerät ist mit mehreren Status-LED ausgestattet, die folgende Betriebszustände anzeigen: Tür offen, Kommunikation aktiv, Ruf getätigt und System besetzt. Integrierter Helligkeitssensor zum automatischen Einschalten der Hintergrundbeleuchtung bei Dunkelheit. Mit der entsprechenden Frontblende zu vervollständigen. Das Gerät wird entweder mit Konfiguratoren oder per PC und Software TiSferaDesign konfiguriert. Anmerkung: Bei Verwendung der linken Ruftaste am Lautsprechermodul bzw. der 2-reihigen Ruftastenmodule muss der Jumper (J1) gezogen werden.

Ruftasten-Modul mit 4 Ruftasten (1-reihig) zur Verwendung mit den Audio-Türlautsprecher-Modulen Art. 351000 351100 bzw. mit den Video-Lautsprechermodulen Art. 351200 351300. Anschluss weiterer Ruftasten- oder Infomodule über das mitgelieferte Verbindungskabel.

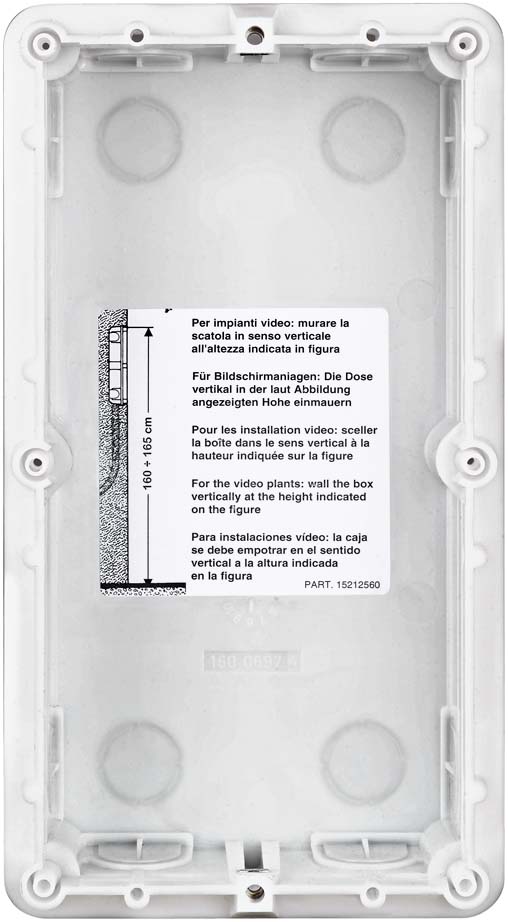

2-moduliger Unterputzkasten aus Kunststoff zum Einbau der SFERA und LINEA 3000 Türstationen, Horizontal und vertikal anreihbar

3-moduliger Unterputzkasten aus Kunststoff zum Einbau der SFERA Türstationen, Horizontal und vertikal anreihbar

Abdeckung für Ruftastenmodule mit 4 Ruftasten von SFERA Aluminium, Farbe: Allmetal

Abdeckung für Ruftastenmodule mit 3 Ruftasten von SFERA Aluminium, Farbe: Allmetal

Abdeckung mit 1 Ruftaste für Weitwinkel-Video-Lautsprechermodul Art. 351300, Farbe: Allmetal

Abdeckung ohne Ruftasten für Weitwinkel-Video-Lautsprechermodul Art. 351300, Farbe: Allmetal

1-moduliger Abdeckrahmen inkl. Modulträger für die Türstation SFERA Aluminium, Farbe: Allmetal

<p>Standardausführung</p><p> - Ein/Aus über Lichtschalter oder separaten Schalter.</p><p> - Betrieb entweder in Stufe 1 oder Stufe 2.</p><p> - Zweistufig bedienbar mittels handelsüblichen Doppelwechselschalter.</p><p> - Drehzahlsteuerbar.</p><p> - Verdeckte Ansaugung, mit elektrisch betätigtem Innenverschluss.</p><p></p><p>Merkmale</p><p> - Intelligent programmierter Kleinraumventilator für höchste Ansprüche.</p><p> - 2 Leistungsstufen.</p><p> - Verdeckte Ansaugung durch Designabdeckung.</p><p> - Zur Entlüftung.</p><p> - VDE-GS-Zeichen, Ausnahme: ECA 100 ipro RC/RCH.</p><p> - VDE-Zeichen: ECA 100 RC/RCH.</p><p> - Schutzart IP X5 für Sicherheit im Bad.</p><p> - Schutzklasse II.</p><p> - Für Dauerbetrieb geeignet.</p><p> - Thermischer Überlastungsschutz.</p><p> - Farbe verkehrsweiß ähnlich RAL 9016.</p><p> - Gehäuse aus schlagfestem Kunststoff.</p><p></p><p>Motor</p><p> - Energiesparender, robuster Motor mit Kugellager, wartungsfrei.</p><p> - Für Dauerbetrieb geeignet.</p><p></p><p>Montagehinweise</p><p> - Einfachste Montage, da Abdeckung leicht mit Werkzeug abnehmbar.</p><p> - Wand- und Deckenmontage möglich.</p><p> - Kompatibel zu ECA Vorgängermodellen DN 100, da Befestigungslöcher und Kabeleinführung Unterputz an der gleichen Stelle.</p><p></p><p>Elektrischer Anschluss</p><p> - Elektrischer Anschluss Unterputz.</p><p></p><p>Sicherheitshinweise</p><p> - Alle ECA 100 ipro-Geräte im Schutzbereich 1 gemäß DIN VDE 0100-701 einsetzbar.</p><p> - Details siehe Planungshinweise.</p><p></p><p>Artikel:</p><p>ECA 100 ipro K</p><p> - Ausführung: Standardausführung</p><p> - Fördervolumen: 78 m3/h / 92 m3/h</p><p> - Drehzahl: 2100 1/min / 2500 1/min</p><p> - Drehzahlsteuerbar: ja</p><p> - Reversierbarkeit: nein</p><p> - SEC average: -8,35 kWh/(m2*a)</p><p> - Spannungsart: Wechselstrom</p><p> - Bemessungsspannung: 230 V</p><p> - Netzfrequenz: 50 Hz</p><p> - Nennleistung: 10 W / 13 W</p><p> - IMax: 0,08 A</p><p> - Schutzart: IP X5</p><p> - Netzzuleitung: 3/5 x 1,5 mm2</p><p> - Einbauort: Decke / Wand</p><p> - Einbauart: Aufputz</p><p> - Einbaulage: beliebig</p><p> - Material: Kunststoff</p><p> - Farbe: verkehrsweiß, ähnlich RAL 9016</p><p> - Gewicht: 0,74 kg</p><p> - Gewicht mit Verpackung: 0,89 kg</p><p> - Klappe: integriert</p><p> - Klappenart: elektrisch</p><p> - Nennweite: 100 mm</p><p> - Breite: 159 mm</p><p> - Höhe: 159 mm</p><p> - Tiefe: 130 mm</p><p> - Breite mit Verpackung: 165 mm</p><p> - Höhe mit Verpackung: 165 mm</p><p> - Tiefe mit Verpackung: 145 mm</p><p> - Fördermitteltemperatur bei IMax: 40 °C</p><p> - Schalldruckpegel: 27 dB(A) / 32 dB(A) / Abstand 3 m, Freifeldbedingungen</p>Unter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung 1Schaltbild 2Produktdatenblatt 3Montageanleitung 4Montageanleitung 5

Relaisfassung mit Schraubanschlüssen, für DIN-Schiene für Relais 55.32 oder 55.34, Farbe blau, Steckplatz für Modulserie 99.01

Konstruktionsmerkmale: 1,25 mm Stahlblech, pulverbeschichtet in RAL 7035 struktur, Fronttür mit 3 mm Einscheibensicherheitsglasscheibe (kein Blechrahmen), Ein-Punkt-Sicherheitsverschluss in der Fronttür, Paar 19 (Zoll)-Profilschienen, tiefenverstellbar, Gehäusekorpus mit Lüftungskiemen im Boden- und Dachbereich, sowie Kabeldurchführung, jeweils 3 Ausbrüche im Dach- und Bodenblech zur Kabeleinführung durch Bürstenleiste (130x30 mm), Erdungssatz montiert, Lüfterausstanzung im Dach- und Bodenblech, zur nachträglichen aktiven Belüftung, Bohrungen am Wandteil zum Befestigen an der Wand (Durchmesser 10 mm), Seitenteile abnehmbar und abschließbar, Lieferumfang: Vormontiertes Wandgehäuse mit 482,6 mm (19Zoll)-Montageebene, lose beiliegend: 20 Käfigmuttern (M6), 20 Befestigungsschrauben (M6 + U-Scheiben), 6x Bürstenleiste, Bohrschablone

Steckdose Schutzkontakt S.1/B.3/B.7 polarweiß, matt
