Kleinhuis Potentialausgleichschiene 1309

Energieversorgungskabel zur Verwendung im Freien, in der Erde, im Wasser, in Innenräumen, Kabelkanälen, für Kraftwerke, Industrie und Schaltanlagen sowie in Ortsnetzen, wenn mechanische Schäden nicht zu erwarten sind. Max. Betriebstemperatur 70 °C.

UNI-Erdungsklemme nach DIN EN 62561-1, zum Einbinden der Montagesysteme z. B. von PV-Anlagen in den Funktionspotentialausgleich/Funktionserdung (Leiterfarbe ggf. schwarz) und Blitzschutz-Potentialausgleich nach DIN EN 62305-3 (VDE 0185-305-3). Durch die Kontaktplatte (Zwischenelement) aus NIRO können unterschiedliche Werkstoffe des Leiters (Cu, Al, St/tZn und NIRO) mit den üblichen Montagesystemen z. B. aus Aluminium verbunden werden, ohne dass Kontaktkorrosion entsteht. Ausführung mit Hammerkopfschraube M8x30 mm, Sperrzahnmutter und Doppelüberleger z. B. für die Durchgangsverdrahtung der Profile.Unter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung 1Maßzeichnung 2Produktdatenblatt 3

Alu-Draht nach DIN EN 62561-2, für den Einsatz bei Blitzschutzanlagen als Fangeinrichtung, Ableitung oder Potentialausgleich. Ausführung halbhart.Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt

Eine Dose für alle(s): Die solide Datenanschlussdose AMJ45 ist die universelle Anschlussdose für nahezu alle Anforderungen, und das zu einem attraktiven Preis.Die Kabelzuführung ist von 8 Seiten in 45-Grad-Schritten wählbar. Mit ihrer geringen Einbautiefe und den werkzeuglos abtrennbaren Teilen des Tragrings kann die AMJ45 auch dort installiert werden, wo andere Dosen zu viel Platz beanspruchen. Die Adern des Datenkabels werden bequem von vorn aufgelegt, was eine einfache und zeitsparende Installation auch bei kurzen Kabelenden und beengten Platzverhältnissen ermöglicht. Durch die Erdungsanschlüsse an allen vier Ecken kann die AMJ45 auch in spezielle Erdungs- und Potenzialausgleichsanlagen problemlos einbezogen werden. Die Dose erfüllt die übertragungstechnische Eigenschaften Cat.6A (ISO/IEC) nach ISO/IEC 11801 EN 50173-1.Der patentierte, integrierte Kontaktüberbiegeschutz schützt die Anschlusskontakte, falls versehentlich RJ11- oder RJ12-Stecker von Telefon- oder Faxgeräten eingesteckt werden. Auch nach wiederholten Fehlsteckungen bietet die AMJ45 die volle Datenrate. Die Kontakte der AMJ45 sind für die Fernspeisung von Endgeräten (Remote Powering, Power over Ethernet) optimiert: Abreißfunken, die entstehen, wenn unter Last ausgesteckt wird, erreichen nicht die für die Datenübertragung genutzten Kontaktbereiche. Die AMJ45 ist im 25-jährigen Systemgarantie-Programm von Telegärtner enthalten.Leistungsmerkmale:Geeignet für Power over Ethernet gemäß IEEE 802.3af,voll geschirmt,360° Schirmkontaktierung und Kabelzugentlastung über zwei getrennte Schraubklemmen für den Kabelaußenmantel und Schirm,Kabelzuführung aus allen Richtungen möglich in 8x 45° Schritten,Wahlweise horizontale und vertikale Einbaumöglichkeit im Brüstungskanal durch variable Kabeleinführung,Bauform mit niedriger Einbautiefe problemloser Einbau in den Bodentank durch seitliche Kabelführung innerhalb des Gerätebechers,Möglichkeit des steckbaren Erdungsanschlusses an allen 4 Ecken gemäß DIN 46342-1 6,3 mm,Kombinierbar mit Abdeckungen diverser Schalterprogramm-Hersteller,Kontrollierte Adernvorsortierung gewährleistet Adernführung ohne Beschädigungsrisiko und gute Übertragungseigenschaften,Zentralplatte mit klapp- und unverlierbarem, transparentem Beschriftungsfeld,Schutzklappen gesichert,Kontaktüberbiegeschutz: 6- (RJ11/12) und 8-polige Stecker (RJ45) können ohne zusätzlichen Montageaufwand wechselweise in den Buchsen verwendet werdenBrandschutzklasse: Nicht relevantBrennendes Abtropfen: Nicht relevantRauchentwicklung: Nicht relevantSäureentwicklung: Nicht relevantAusführung: Brüstungskanal, 2xRJ45Kurzbezeichnung: AMJ45 8/8 K Up/0 Cat.6A (ISO/IEC) ohne ZentralplatteUnter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung 1Maßzeichnung 2Produktdatenblatt 3

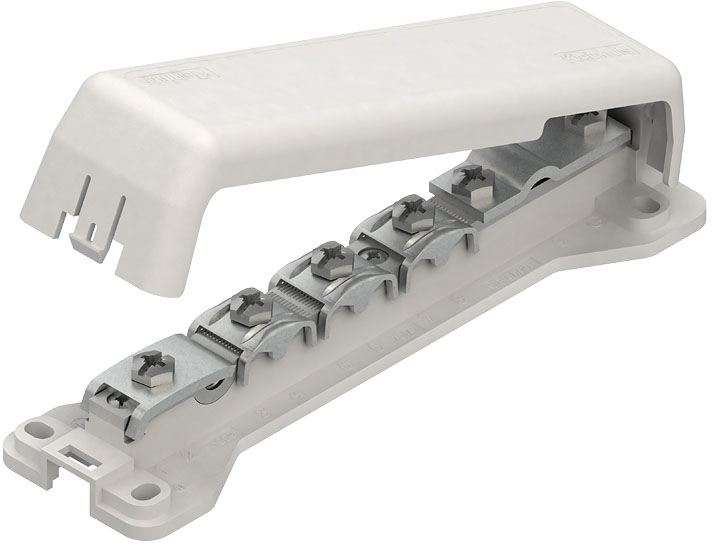

Potentialausgleichsschiene für den Potentialausgleich nach DIN VDE 0100-410/-540 sowie Blitzschutzpotentialausgleich nach DIN VDE 0185-305 Fußplatte und Abdeckhaube aus Polystyrol, grau Abdeckhaube plombierbar / beschriftbar Kontaktleiste aus Messing, vernickelt Schrauben und Überleger aus Stahl, galvanisch verzinkt blitzstromtragfähig 100 kA (10/350)Anschlussmöglichkeiten: 7 ein- oder mehrdrähtige Leitungen bis 25 mm² oder feindrähtige Leitungen bis 16 mm² 1 Rundleiter Rd 8-10 1 Flachband bis FL 30 oder Rundleiter Rd 8-10Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt

ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)

Für Senkrecht- und Waagerechtmontage. Material Thermoplast brillant. Farbe polarweiß glänzend. Cradle to Cradle CertifiedTM.

Für Senkrecht- und Waagerechtmontage. Material Thermoplast edelmatt. Farbe polarweiß.

2-Leiter-Durchgangsklemme 1,5 mm² für Anwendungen Ex e II geeignet seitliche und mittige Beschriftung für Tragschiene 35 x 15 und 35 x 7,5 Push-in CAGE CLAMP® 1,50 mm² grauDurchgangsklemme Serie 2001 mit Push-in CAGE CLAMP®Die Durchgangsklemme (Artikelnummer 2001-1201) ermöglicht einen schnellen und sicheren Anschluss. Diese Durchgangsklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 9 und 11 mm . Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgestattet. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe sind die Maße (4,2 x 48,5 x 39,5) mm. In Abhängigkeit von der Leiterart eignet sich die Durchgangsklemme für Leiterquerschnitte von 0,25 mm² bis 2,5 mm². Durch ein Betätigungswerkzeug wird diese Durchgangsreihenklemme betätigt. TOPJOB® S Reihenklemmen sorgen in unterschiedlichen Industrieanwendungen und in der modernen Gebäudeinstallation für eine sichere elektrische Verbindung. Mit lediglich einem Reihenklemmensystem können Sie überall auf der Welt als auch in allen Anwendungen arbeiten. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).

Für Senkrecht- und Waagerechtmontage. Material Thermoplast edelmatt. Farbe polarweiß.

Für Senkrecht- und Waagerechtmontage. Material Thermoplast edelmatt. Farbe polarweiß.

Für Senkrecht- und Waagerechtmontage. Material Metall. Farbe Platinsilber.
