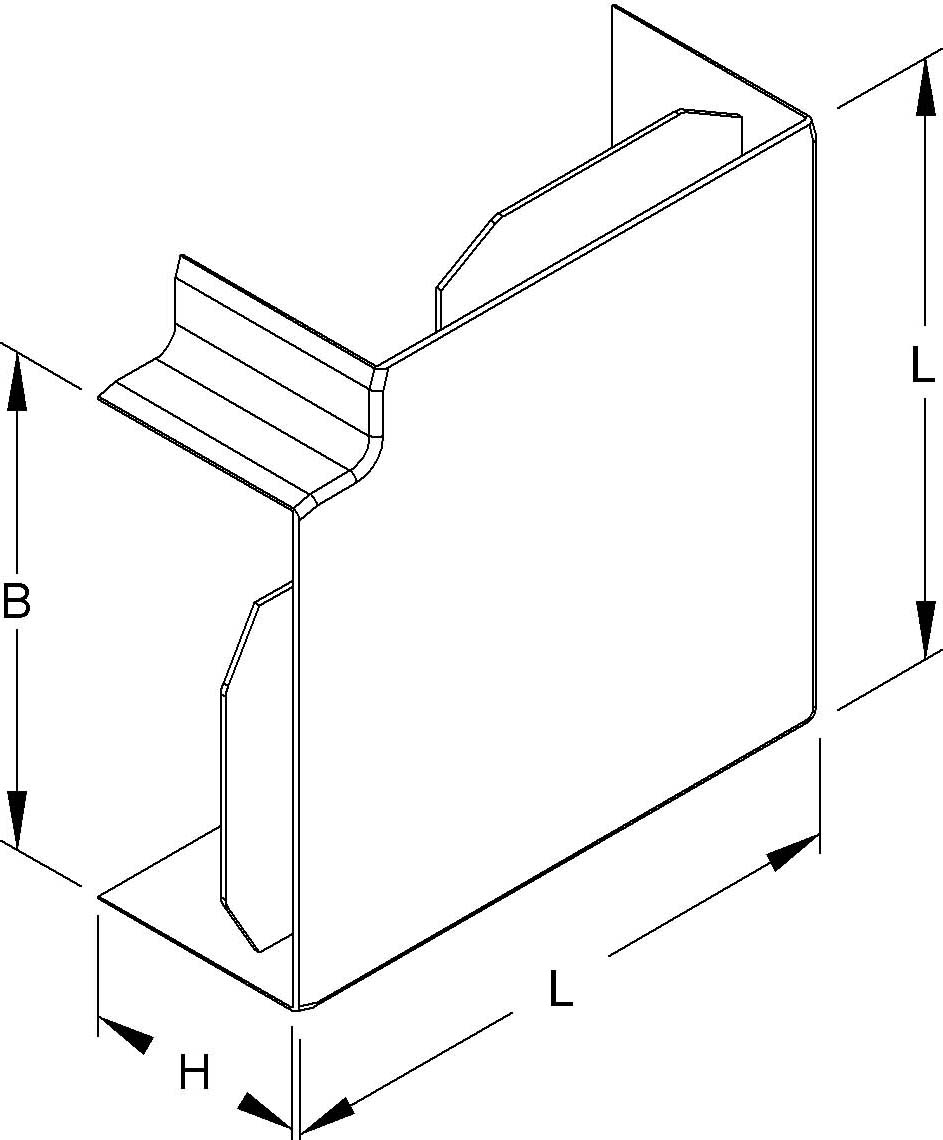

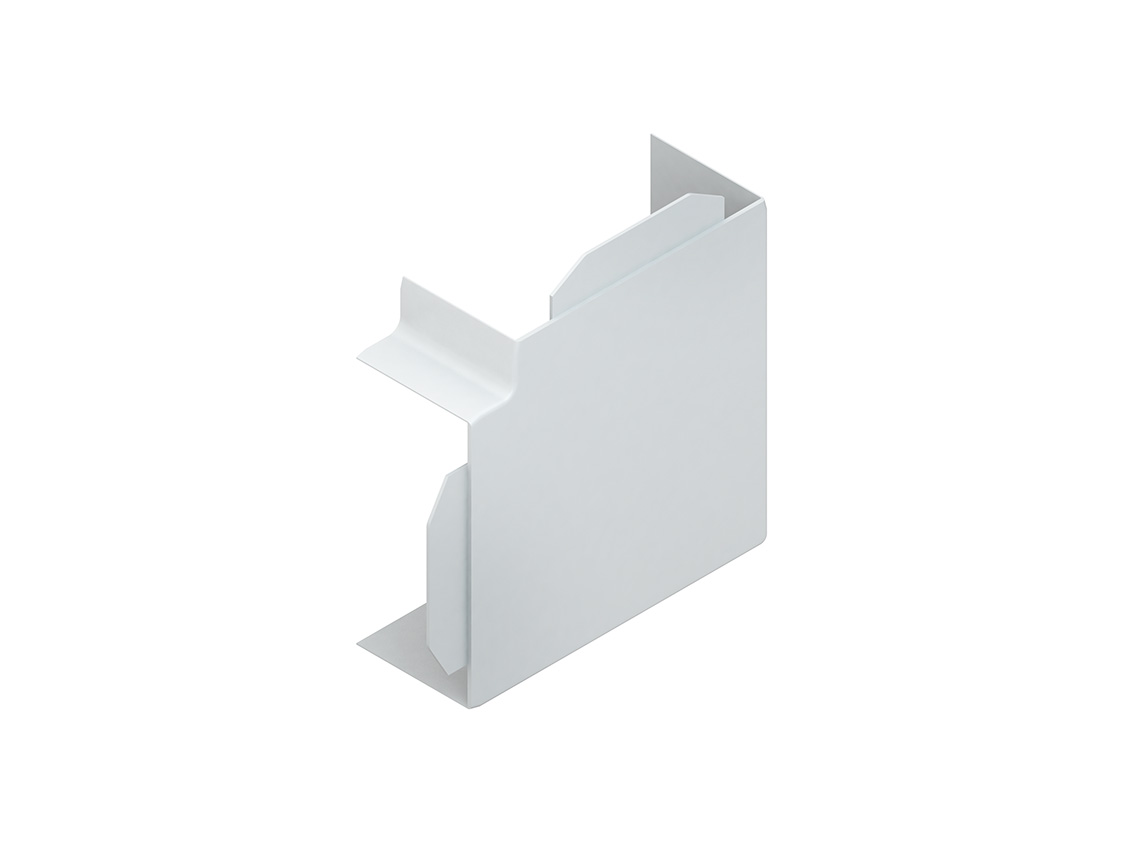

Kleinhuis Flachwinkel rws W60110.3

Elektroinstallationskanal, mit Deckel und zweireihiger, wechselseitiger Befestigungslochung im Boden, ohne Trennwand, Aufnahmeprofil im Boden für 2 Trennwände, einschließlich 4 Halteklammern K... je 2 m Lieferlänge, halogenhaltig. VDE zertifiziert! Halteklammern : 4 x K110 Abmessungen (ca. Maße) H x B : 60 x 107 mm zweireihige Bodenlochung : Ø 6,5 x 12 mm, Ø 6,5 mm und 2 x Ø 4,2 mm Bodenlochabstand Rastermaß : 125 mm Reihenabstand : 48 mm Lieferlänge L : 2000 mm Nutzbarer Querschnitt : 3876 mm² Werkstoff : PVC-hart (Polyvinylchlorid) Farbton : reinweiß RAL : 9010 (ähnlich)

Elektroinstallationskanal, mit Deckel und zweireihiger, wechselseitiger Befestigungslochung im Boden, ohne Trennwand, Aufnahmeprofil im Boden für 2 Trennwände, einschließlich 4 Halteklammern K... je 2 m Lieferlänge, halogenhaltig. VDE zertifiziert! Halteklammern : 4 x K110 Abmessungen (ca. Maße) H x B : 60 x 107 mm zweireihige Bodenlochung : Ø 6,5 x 12 mm, Ø 6,5 mm und 2 x Ø 4,2 mm Bodenlochabstand Rastermaß : 125 mm Reihenabstand : 48 mm Lieferlänge L : 2000 mm Nutzbarer Querschnitt : 3876 mm² Werkstoff : PVC-hart (Polyvinylchlorid) Farbton : reinweiß RAL : 9010 (ähnlich)

Endstück, einschließlich Befestigungselement 679. Verwendung für : Elektroinstallationskanal HKL60110.3 Abmessungen (ca. Maße) Höhe H x Breite B : 60 x 107 mm Farbton : reinweiß RAL : 9010 (ähnlich) Werkstoff : ASA (Acrylsäureester-Styrol-Acrylnitril-Pfropfcopolymer)

mit Federklemmen für starre Leiter bis 2,5 mm2Verbindungsklemmen nach DIN VDE 0632 (EN 60669)ohne "Befestigungskralle": Art.-Nr. mit "E", z.B. 535 EUUnter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung

Geräteeinbaudose, einfach, mit seitlich vorgeprägten runden Öffnungen für Kabeleinführungen bis max. Ø 16,5 mm, Geräteeinbaudose kann Leitungen der Bauarten 3 X 1,5 mm² und 5 X 1,5 mm² sicher zugentlasten für alle anderen Leitungen Ø 4,0 - 10,0 mm empfehlen wir die Verwendung der optionalen Zugentlastung KEDZ0410 bitte separat bestellen, zur Befestigung im Kanalboden der Leitungsführungskanalunterteile HKL60... ab der Breite HKL60110..., für die Aufnahme von Installationsgeräten mit Kombinationsrahmen mit Schraubbefestigungsabständen von 60 mm und 67 mm, halogenfrei. Der Querschnitt ca. 3922 mm² ist vom nutzbaren Querschnitt des Leitungsführungskanals abzuziehen. VDE zertifiziert! Abmessungen (ca. Maße) H x B x T : 71 x 71 x 56 mm Glühdrahtprüfung nach VDE 0471/DIN IEC 695 : 650°C Schutzart : IP20 Werkstoff Dosenkörper : PA (Polyamid) Werkstoff Schrauben : Stahl, galvanisch verzinkt Farbton : enzianblau RAL : 5010 (ähnlich)

Wippe, schwarzfür Serienschalter Art.-Nr.: 505 U, 505-20 Ufür Doppel-Wechselschalter Art.-Nr.: 509 U, 509-20 Ufür Doppeltaster Art.-Nrn.: 535 U, 539 Ufür Multi-Switch Art.-Nr.: 532-4 U (nicht Metallausführungen)in Kombination mit Multi-Switch kein IP44 möglichMaterial: DuroplastMaße (B x H): 70 x 70 mmUnter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung

Kabelumbau-Stromwandler Primärer Bemessungsstrom 400 A Sekundärer Bemessungsstrom 5 A Bemessungsleistung 1 VA Genauigkeitsklasse 1 Leitungslänge 0,5mKurzbeschreibung:Die kompakten teilbaren Kabelumbau-Stromwandler sind speziell für das Nachrüsten in bestehenden Anlagen geeignet. Kabelumbau-Stromwandler finden insbesondere Anwendung in Fällen, bei denen der Strompfad nicht unterbrochen werden darf. Die Genauigkeit des Kabelumbau-Stromwandlers führt zu besonders genauen Strommessungen. Die Kabelumbau-Stromwandler sind mit der angegebenen Bemessungsleistung am Ende des Kabels belastbar. Alle Wandler sind mit farbkodiertem Kabel ausgelegt. Zwei mitgelieferte UV-beständige Kabelbinder gewährleisten eine sichere und einfache Montage.Merkmale:Übersetzungsverhältnisse von primärseitig 400 A und sekundärseitig 5 A. Keine Unterbrechung der Messleitung. Ideal für die Anwendung in sehr kleinen Räumen. Besonders schnelle Montage. Für Anwendung um isolierte Leiter bis Ø 28 mm. Kompakt und scharnierbar. Farbkodierte Anschlussleitung bis 0,5 m.

Doppelstockklemme 4-Leiter-Schutzleiterklemme 2,5 mm² PE ohne Beschriftungsträger intern gebrückt für Tragschiene 35 x 15 und 35 x 7,5 CAGE CLAMP® 2,50 mm² grün-gelbDoppelstockklemme Serie 870 mit CAGE CLAMP®Die Doppelstockklemme hat die Artikelnummer 870-507 und ermöglicht eine saubere ordentliche Elektroinstallation. Für den Leiteranschluss werden bei dieser Doppelstockklemme Abisolierlängen von 6 bis 7 mm  benötigt. Die Doppelstockklemme erfüllt zudem auch die Funktion Schutzleiterklemme. Dieses Produkt verwendet die CAGE CLAMP®-Technologie. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. Diese Doppelstockklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet.

3-Leiter-Durchgangsklemme 2,5 mm² für Anwendungen Ex e II geeignet seitliche und mittige Beschriftung für Tragschiene 35 x 15 und 35 x 7,5 Push-in CAGE CLAMP® 2,50 mm² grauDurchgangsklemme Serie 2002 mit Push-in CAGE CLAMP®Bei dieser Durchgangsklemme (Artikelnummer 2002-1301) steht ein einfacher und zuverlässiger Anschluss im Vordergrund. Diese Durchgangsklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 10 und 12 mm . Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Dieses Produkt verwendet die Push-in CAGE CLAMP®-Technologie. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Breite x Höhe x Tiefe sind die Maße (5,2 x 59,2 x 39,5) mm. In Abhängigkeit von der Leiterart ist die Durchgangsklemme für Leiterquerschnitte von 0,25 mm² bis 4 mm² ausgelegt. Über ein Betätigungswerkzeug wird diese Durchgangsreihenklemme betätigt. Die TOPJOB® S Reihenklemmen bieten in verschiedenen Industrieanwendungen und in der modernen Gebäudeinstallation eine zuverlässige elektrische Verbindung. Sie ermöglichen schnelles Verdrahten durch das direkte Stecken eindrähtiger, mehrdrähtiger sowie feindrähtiger Leiter mit Aderendhülsen. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).

Abschluss- und Zwischenplatte 2,5 mm dick grau

Steckbrücke, Rastermaß: 6,2 mm, Polzahl: 2, Farbe: rot

3-Leiter-Initiatorenklemme mit farbig bedruckten Leitereinführungen 2,5 mm² CAGE CLAMP® 2,50 mm² grauInitiatorenklemme Serie 270 mit CAGE CLAMP®Die Initiatorenklemme hat die Artikelnummer 270-560 und ermöglicht eine reibungslose Elektroinstallation. Bei dieser Initiatorenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 6 bis 7 mm  nötig. Dieses Produkt basiert auf der CAGE CLAMP®-Technologie. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Abhängigkeit von der Leiterart eignet sich diese Initiatorenklemme für Leiterquerschnitte von 0,08 mm² bis 2,5 mm².

Fehlerstrom-Schutzschalter PXF, 4-polig, Bemessungsstrom Ein: 40 A, Bemessungskurzschlussfestigkeit Icn: 10 kA, Bemessungsfehlerstrom I?N: 0,03 A, Schaltgeräte für den Wohnungsbereich und kommerzielle Anwendungen
