Jung Zwischenrahmen aws zur Montage CD 590 Z WW

Für Markisen, Rollläden, Screens, Raffstoren und Fenster. Zur individuellen Ansteuerung von einem 230 V Antrieb über Ringleitung IB+ oder lokal über sensitive Taster. Lokale Einstellung einer Zwischenposition und der Bedienergonomie. - Einfache Bedienung durch ergonomisches Design: Sensitive Technologie - Schnelle Inbetriebnahme in Kombination mit TouchBuco, animeo Building Controller oder Steuergeräte wie Chronis Smoove IB+ und Soliris Smoove IB+ - Platzsparend: Motorsteuergerät und Bedienpunkt in einem Gerät kombiniert - In die Unterputzdose bzw. Kabelkanal montierbar - Design kompatibel mit den 50 x 50 Schalterprogrammen verschiedener Hersteller - Prioritätsmanagement zwischen lokalen und zentralen Befehlen über verschiedene Betriebsmodi, einstellbar über animeo Building Controller - Aufwachzeit von elektrischen Antrieben einstellbar per animeo Building Controller- Sonnenautomatik sowie zentrale Fahrbefehle (Zeitautomatik) ein- bzw. ausschalbar - Einstellbare Lauf- und Wendezeit pro Antrieb: nur minimale Dunkelphasen für Raumnutzer - Begrenzbare Raffstore-Wendewinkel: Energieeinsparung und erhöhter Lichtkomfort Lieferumfang: Motorsteuergerät ohne Rahmen, Betriebsspannung: 230 V AC Ausgangsspannung: 230 V AC Ausgangsstrom: 3,15 A Betriebstemperatur: 0 GradC bis 45 GradC Schutzart: IP20 Schutzklasse: II Maße (BxHxT): 50 x 50 x 41 mm. Das Motorsteuergerät ist der Nachfolger von: CD8010, CD8000, CD8000/8010 pro, Centralis Uno IB, Centralis Uno IB VB, CD8500/8510 (technische Prüfung vorab nötig).Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Gebrauchsanleitung 2

Das Steuergerät mit integriertem io-Funkempfänger eignet sich für die Steuerung eines kabelgebundenen 230 V AC Antriebs und bietet Flexibilität in der Bedienung: Sowohl über die integrierten Tasten wie bei herkömmlichen Wandsendern, als auch über zentrale Funkwand- oder Funkhandsender ist eine Steuerung möglich. Zudem lässt sich der Antrieb in das Smart-Home-System TaHoma integrieren und ermöglicht damit die Nutzung aller Funkvorteile, wie beispielsweise 'Wenn-Dann'-Bedingungen, individuelle Szenarien oder Automatikbefehle. Das Gerät passt zu allen Schalterprogrammen mithilfe eines 50 x 50 mm Adapterrahmens der Schalterhersteller und bietet einfache Bedienmöglichkeiten: Eine Auf-Taste zum Öffnen bzw. Einfahren der Markise, eine my-Taste zum Stoppen oder Ansteuern einer bevorzugten Position und eine Ab-Taste zum Schließen bzw. Ausfahren. Außerdem gibt es einen Stellschalter zur Aktivierung und Deaktivierung der Automatik und Dipschalter, um den Bedienmodus je nach Produkttyp, wie Rollladen, Markise, Screen, Raffstore, Innenjalousie, Fenster oder Vorhang, zu wählen. Das Steuergerät ist auch mit dem QuickCopy Tool kompatibel. Bitte beachten, dass die Position im Icon bei der Rückmeldung des zuletzt ausgelösten Fahrbefehls nicht angezeigt wird. Zum Lieferumfang gehört das Funkmotorsteuergerät, der Rahmen ist separat zu bestellen. Die technischen Spezifikationen des Geräts beinhalten eine Betriebsspannung von 230 V - 50Hz, ein Relais mit Schaltkontaktbelastbarkeit von von 3A/cos phi >0,6 eine Betriebstemperatur von 0 bis 40 Grad Celsius, gestaltet für trockene Wohnräume, Schutzart IP30 und eine maximale Laufzeit des Antriebs von 4 Minuten. Die Funkfrequenz liegt bei 868-870 MHz, es können bis zu 9 io 1W-Sender eingelernt werden sowie bis zu 3 io Sensoren und das Gerät misst 50 x 50 x 22 mm. Das Produkt ist "Smart home Ready by Somfy" und lässt sich direkt in die Somfy Haussteuerung "TaHoma Switch" integrieren ? die flexible und mit zahlreichen Herstellern kompatible smarte Steuerung zur Vernetzung der Haustechnik. Die Somfy Pro App (iOS & Android) führt dabei Schritt-für-Schritt durch die Inbetriebnahme. Ein Zugriff auf die Haussteuerung ist auch in Fernwartung nach Freigabe des Endkunden möglich!Unter nachfolgenden Links finden Sie weitere Informationen:Gebrauchsanleitung 1Produktdatenblatt 2

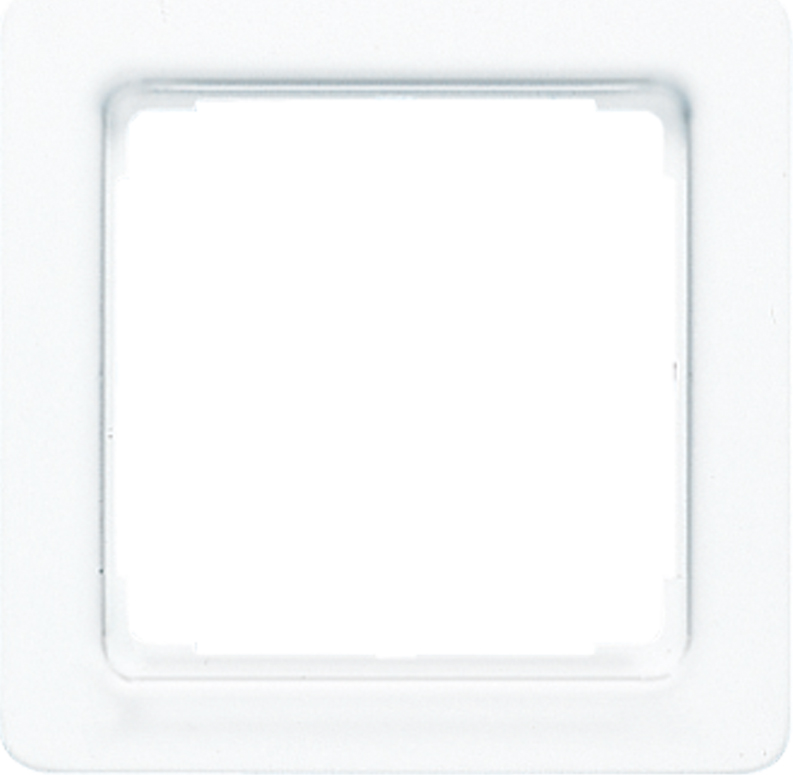

Rahmen 1fach, alpinweiß für waagerechte und senkrechte Kombination Mit Dichtungsflansch Art.-Nr.: 551 WU ist der Schutzgrad IP44 gewährleistet. Material: Duroplast Maße (B x H): 81 x 81 mmUnter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung

DK FlatBox, Wand-/Standgehäuse in FlatPack-Verpackung, mit 482,6 mm (19")-Montagerahmen, 12 HE, BHT: 600x625x400 mmUnter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung

zur Aufnahme von Datensteckern zum Einsatz in Datenanschlussgehäuse Art.-Nrn.: 554, CD 554 WW, 854 W für 2 Einzelmodule 8 (8) JUNG Art.-Nr. UMB-CAT6A E-DATmodul, RJ 45 System, geschirmt, METZ CONNECT (BTR) Nr. 130910-i, Cat. 6

1 Leitungseinführung mit Schriftfeld 21 x 59 mm nur für senkrechten Auslass ohne Montage-Einsätze
