Jung Wippe mokka für Schalter/Taster A 590 MO

mit Federklemmen für starre Leiter bis 2,5 mm2 Verbindungsklemmen nach DIN VDE 0632 (EN 60669) Schalter in AUS-Stellung beleuchtbar durch Lampe Art.-Nrn.: 90 bzw. 95 (230 V), 96-.. (Kleinspannung) bzw. LED-Lampe Art.-Nr.: 90-LED.. (230 V) bzw. 961248 LED.. (Kleinspannung).Unter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung

mit Federklemmen für starre Leiter bis 2,5 mm2 Verbindungsklemmen nach DIN VDE 0632 (EN 60669) mit Umkehrsperre (= ein zu schnelles Umschalten der Laufrichtung wird sicher verhindert)Unter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung

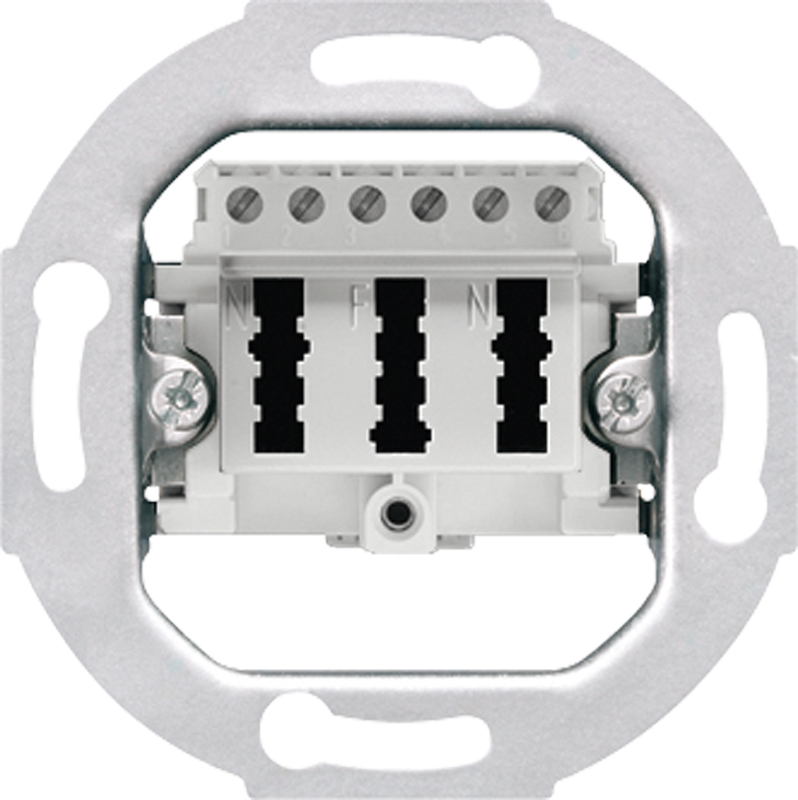

für 1 Telefon und 2 Zusatzgeräte N-F-N-Kodierung Abdeckungen: Serie AS / A: Art.-Nrn.: A 569 PLT .. Serie CD: Art.-Nrn.: CD 569 T .. Serie LS: Art.-Nrn.: .. 969 T .., .. 2969 T .. 50 x 50: Art.-Nrn.: 169 T WW, 169 T SW

mit Federklemmen für starre Leiter bis 2,5 mm2 Verbindungsklemmen nach DIN VDE 0632 (EN 60669) ohne "Befestigungskralle": Art.-Nr. mit "E", z.B. 505 EUUnter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung

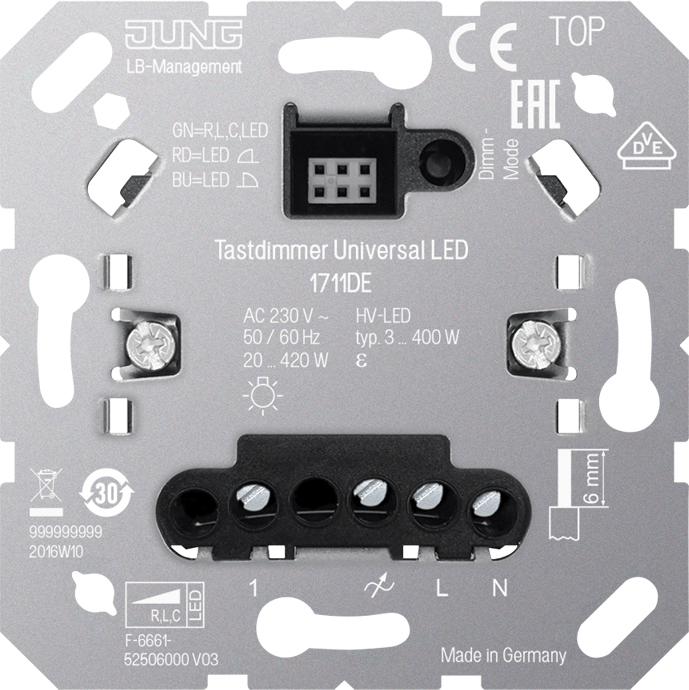

mit Nebenstelleneingang für Aufsätze JUNG HOME Art.-Nrn.: BT .. 17101 .., BT .. 17102 .., BT .. 17181 .., BT .. 17182 .. für Aufsätze eNet Art.-Nrn.: FM .. 1700 .., FM .. 1701 .. für Aufsätze LB-Management Art.-Nrn.: .. 1700 .., .. 1750 D .., .. 17180 .., .. 17280 .. für Aufsätze KNX RF Art.-Nrn.: .. 10911 ST RF .., .. 10921 ST RF .. Bestimmungsgemäßer Gebrauch Schalten und Dimmen von Beleuchtung Betrieb mit geeignetem Aufsatz Montage in Gerätedose mit Abmessungen nach DIN 49073 Produkteigenschaften Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips Anzeige der eingestellten Betriebsart mittels LED Gerät kann ohne Neutralleiter betrieben werden Einschalten durch lampenschonenden Softstart Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit Einschalthelligkeit dauerhaft speicherbar Minimalhelligkeit dauerhaft speicherbar Anschluss von Nebenstellen möglich Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden Elektronischer Übertemperaturschutz Testbetrieb zur Funktionsprüfung Hotelcard-Funktion Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U Nennspannung: AC 230 V ~ Netzfrequenz: 50/60 Hz Standby-Leistung abhängig vom Aufsatz: ca. 0,1 ... 0,5 W Verlustleistung: ca. 4 W Umgebungstemperatur: -5 ... +45 °C Anschlussleistung bei 25 °C Glühlampen: 20 ... 420 W HV-Halogenlampen: 20 ... 420 W Elektronische Trafos: 20 ... 420 W Elektronische Trafos mit NV-LED: typ. 20 ... 100 W Induktive Trafos: 20 ... 420 VA Induktive Trafos mit NV-LED: typ. 20 ... 100 VA HV-LED-Lampen dimmbar: typ. 3 ... 100 W Kompaktleuchtstofflampen dimmbar: typ. 3 ... 100 W Betriebsart LED-Phasenabschnitt: Anschlussleistung für HV-LED-Lampen typ. 3 ... 400 W, elektronische Trafos mit NV-LED typ. 20 ... 200 W. Ohmsch-kapazitiv: 20 ... 420 W Kapazitiv-induktiv: nicht zulässig Ohmsch-induktiv: 20 ... 420 VA Ohmsch und HV-LED: typ. 3 ... 100 W Ohmsch und Kompaktleuchtstoffl.: typ. 3 ... 100 W Leistungszusätze: siehe Anleitung Leistungszusatz Anschluss Schraubklemmen eindrähtig: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2 feindrähtig ohne Aderendhülse: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2 feindrähtig mit Aderendhülse: 1 x 0,5 ... 4,0 mm22 x 0,5 ... 1,5 mm2 Anzahl Nebenstellen Nebenstelle 2-Draht 1720 NE: unbegrenzt Nebenstelle 3-Draht 1723 NE: 10 Drehnebenstelle 3-Draht 1733 DNE: 10 Taster: unbegrenzt Gesamtlänge Nebenstellenleitung: max. 100 m Gesamtlänge Lastleitung: max. 100 mUnter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung

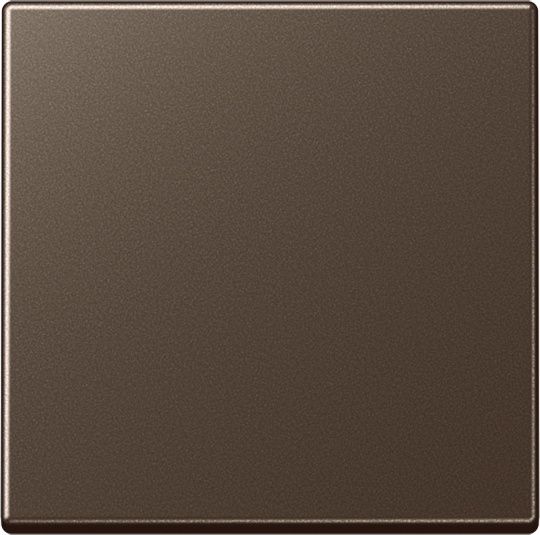

Wippe, mokka für Serienschalter Art.-Nr.: 505 U, 505-20 U für Doppel-Wechselschalter Art.-Nr.: 509 U, 509-20 U für Doppeltaster Art.-Nrn.: 535 U, 539 U Material: Duroplast lackiert Maße (B x H): 55 x 55 mmUnter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung
