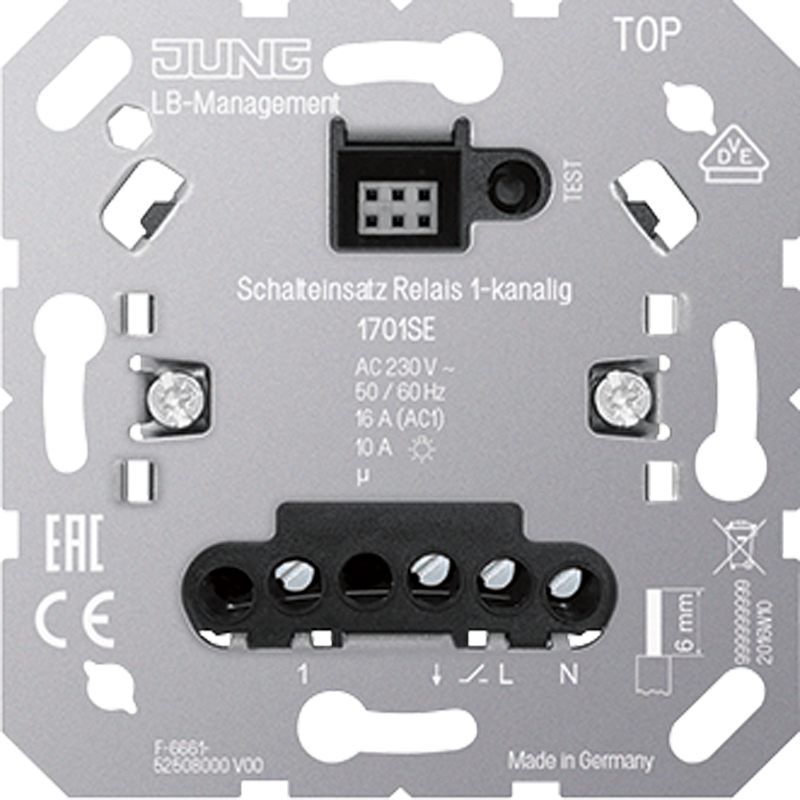

Jung Schalteinsatz Relais 1-kanalig 1701 SE
ggf. Abbildung ähnlich
59,64 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2006510185
Hersteller:
Jung
Hersteller-Nr.:
1701SE
EAN:
4011377166875
Versandart:
Paket
Hersteller Typ
1701 SE
Produktinformationen "Jung Schalteinsatz Relais 1-kanalig 1701 SE"
mit Nebenstelleneingang
für Aufsätze JUNG HOME Art.-Nrn.: BT .. 17101 .., BT .. 17102 .., BT .. 17181 .., BT .. 17182 .., BT .. 1791 .., BT 17361 ..
für Aufsätze eNet Art.-Nrn.: FM .. 1700 .., FM .. 1701 ..
für Aufsätze LB-Management Art.-Nrn.: .. 1700 .., .. 1750 D .., .. 17180 .., .. 17280 .., .. 1790 D ..
für Aufsätze KNX RF Art.-Nrn.: .. 1091 1ST RF .., .. 1092 1ST RF ..
Bestimmungsgemäßer Gebrauch
Schalten von Beleuchtung und Motoren
Betrieb mit geeignetem Aufsatz
Steuern von elektrischen Fußbodenheizungen und elektrothermischen Stellantrieben in Kombination mit einem Raumtemperaturregler-Aufsatz
Montage in Gerätedose mit Abmessungen nach DIN 49073
Produkteigenschaften
Anschluss von Nebenstellen möglich
Nachlaufzeiten einstellbar
Testbetrieb zur Funktionsprüfung
Adaptive Nullpunktschaltung
Nennspannung: AC 230 V ~
Netzfrequenz: 50/60 Hz
Standby-Leistung abhängig vom Aufsatz: ca. 0,1 ... 0,5 W
Schaltstrom bei 35 °C
Schaltstrom Motoren: 6 A
Anschlussleistung bei 35 °C
Glühlampen: 2300 W
HV-Halogenlampen: 2300 W
Elektronische Trafos: 1500 W
Induktive Trafos: 1000 VA
HV-LED-Lampen: typ. 400 W
Leuchtstofflampen unkompensiert: 1200 VA
Kapazitive Last: 920 VA (115 µF)
Anschluss: Schraubklemmen
eindrähtig: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2
feindrähtig ohne Aderendhülse: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2
feindrähtig mit Aderendhülse: 1 x 0,5 ... 4,0 mm22 x 0,5 ... 1,5 mm2
Einbautiefe: 24 mm
Umgebungstemperatur: -25 ... +45 °C
Lager-/Transporttemperatur: -20 ... +70 °C
Anzahl Stellantriebe: 1 ... 10
Anzahl Nebenstellen
Nebenstelle 2-Draht 1720 NE: unbegrenzt
Nebenstelle 3-Draht 1723 NE: 10
Taster: unbegrenzt
Nachlaufzeit: ohne, 1 min, 5 min, 30 min, 60 min
Unter nachfolgenden Links finden Sie weitere Informationen:
Montageanleitung
für Aufsätze JUNG HOME Art.-Nrn.: BT .. 17101 .., BT .. 17102 .., BT .. 17181 .., BT .. 17182 .., BT .. 1791 .., BT 17361 ..
für Aufsätze eNet Art.-Nrn.: FM .. 1700 .., FM .. 1701 ..
für Aufsätze LB-Management Art.-Nrn.: .. 1700 .., .. 1750 D .., .. 17180 .., .. 17280 .., .. 1790 D ..
für Aufsätze KNX RF Art.-Nrn.: .. 1091 1ST RF .., .. 1092 1ST RF ..
Bestimmungsgemäßer Gebrauch
Schalten von Beleuchtung und Motoren
Betrieb mit geeignetem Aufsatz
Steuern von elektrischen Fußbodenheizungen und elektrothermischen Stellantrieben in Kombination mit einem Raumtemperaturregler-Aufsatz
Montage in Gerätedose mit Abmessungen nach DIN 49073
Produkteigenschaften
Anschluss von Nebenstellen möglich
Nachlaufzeiten einstellbar
Testbetrieb zur Funktionsprüfung
Adaptive Nullpunktschaltung
Nennspannung: AC 230 V ~
Netzfrequenz: 50/60 Hz
Standby-Leistung abhängig vom Aufsatz: ca. 0,1 ... 0,5 W
Schaltstrom bei 35 °C
Schaltstrom Motoren: 6 A
Anschlussleistung bei 35 °C
Glühlampen: 2300 W
HV-Halogenlampen: 2300 W
Elektronische Trafos: 1500 W
Induktive Trafos: 1000 VA
HV-LED-Lampen: typ. 400 W
Leuchtstofflampen unkompensiert: 1200 VA
Kapazitive Last: 920 VA (115 µF)
Anschluss: Schraubklemmen
eindrähtig: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2
feindrähtig ohne Aderendhülse: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2
feindrähtig mit Aderendhülse: 1 x 0,5 ... 4,0 mm22 x 0,5 ... 1,5 mm2
Einbautiefe: 24 mm
Umgebungstemperatur: -25 ... +45 °C
Lager-/Transporttemperatur: -20 ... +70 °C
Anzahl Stellantriebe: 1 ... 10
Anzahl Nebenstellen
Nebenstelle 2-Draht 1720 NE: unbegrenzt
Nebenstelle 3-Draht 1723 NE: 10
Taster: unbegrenzt
Nachlaufzeit: ohne, 1 min, 5 min, 30 min, 60 min
Unter nachfolgenden Links finden Sie weitere Informationen:
Montageanleitung
Eigenschaften "Jung Schalteinsatz Relais 1-kanalig 1701 SE"
| Anzahl der Kanäle: | 1 |
|---|---|
| Ausführung: | Relais |
| Befestigungsart: | Krallen-/Schraubbefestigung |
| Bemessungsstrom: | 16 A |
| EAN: | 4011377166875 |
| Frequenz: | 50 Hz, 50..60 Hz |
| Herstellerartikelnummer: | 1701SE |
| IFTTT-Unterstützung verfügbar: | nein |
| Kompatibel mit Amazon Alexa: | nein |
| Kompatibel mit Apple HomeKit: | nein |
| Kompatibel mit Google Assistant: | nein |
| Lastart: | universal |
| Markenname: | Jung |
| Min. Tiefe der Gerätedose: | 32 mm |
| Montageart: | Unterputz |
| Nebenstelleneingang: | ja |
| Nennspannung: | 230 V |
| Schaltleistung: | 2300 W |
| Schaltleistung HLK: | 0 W |
| Transparent: | nein |
| Typ: | 1701 S E, 1701 SE |
| Ursprungsland: | DE |
| Verlustleistung: | 0,5 W |
| Verwendbar mit Bewegungsmelder: | ja |
| Verwendbar mit Funktaste: | ja |
| Verwendbar mit IR-Taste: | nein |
| Verwendbar mit Präsenzmelder: | ja |
| Verwendbar mit Taste: | ja |
| Verwendbar mit Zeitschalter/Timer: | ja |
| Werkstoff: | sonstige |
| Werkstoffgüte: | sonstige |
| Zolltarifnummer: | 85365080 |
| Zusammenstellung: | Basiselement |
Zubehör
Nur 1 auf Lager!
Jung Nebenstelle 2-Draht 1720 NE
22,72 €*
Bestimmungsgemäßer GebrauchNebenstellenbedienung von geeigneten EinsätzenBetrieb mit LB-Management TasterMontage in Gerätedose mit Abmessungen nach DIN 49073für Aufsätze LB-Management Art.-Nrn.: .. 1700 ..Unter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung
Jung Nebenstelle 3-Draht 1723 NE
28,06 €*
Bestimmungsgemäßer GebrauchNebenstellenbedienung von geeigneten EinsätzenNebenstelle zur Erweiterung des Erfassungsfeldes von Bewegungs- und PräsenzmeldernZentrale Steuerung von mehreren HauptstellenBetrieb mit geeignetem AufsatzMontage in Gerätedose mit Abmessungen nach DIN 49073N-Leiter erforderlichUnter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung
Kunden kauften auch

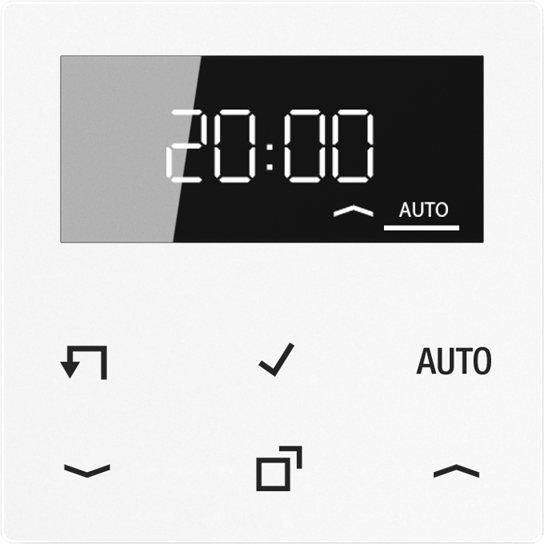

Jung Timer Standard, Display Echtglasfront A 1750 D WW
