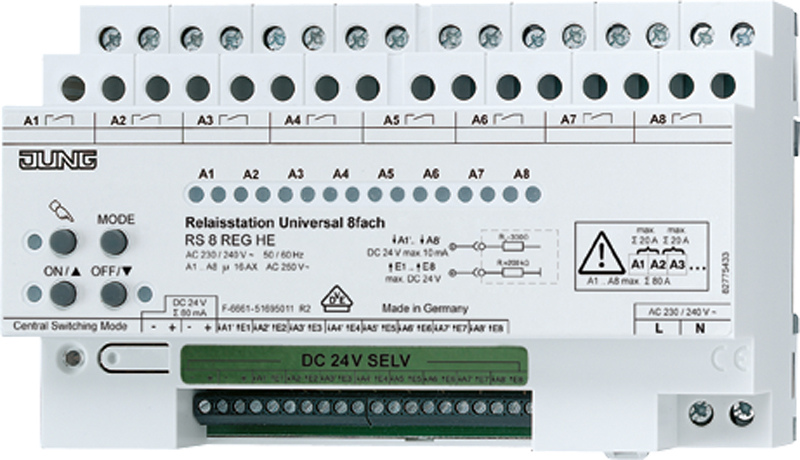

Jung Relaisstation 8-fach Universal RS 8 REGHE

REG-Gehäuse 8 TE mit elektronischer Handbetätigung und LED-Statusanzeige 8 Schließer Bestimmungsgemäßer Gebrauch Schalten von Beleuchtung Schalten von einphasigen Lüftermotoren Schalten elektrisch betriebener Jalousien, Rollläden, Markisen und ähnlicher Behänge Montage auf Hutschiene in Unterverteiler Bedienung mittels Sensormodulen, Tastsensor-Modulen oder unbeleuchteten Installationstastern Produkteigenschaften Vor-Ort-Bedienung: mit Hilfe des Tastenfeldes kann die Relaisstation bedient werden, ohne dass Bedienstellen angeschlossen sind. Ansteuerung von Rückmelde-LEDs an den Bedienstellen. Dafür verfügt die Relaisstation über Ansteuerausgänge A1  ... A8 . Schalterbetrieb Tastbetrieb Jalousiebetrieb mit Lamellenverstellung Mischbetrieb Schalten, Tasten und Jalousie ist möglich Zentralfunktion Zentral EIN, Zentral AUS: Gemeinsames Ein- oder Ausschalten der Lastausgänge Parallelschalten von zwei Relaisststationen möglich Nennspannung: AC 230/240 V ~, 50/60 Hz Verlustleistung: 12,5 W Standby-Leistung: 0,5 W Länge Steuerleitung: max. 100 m Anzahl Bedienstellen Sensormodul (Art.-Nr.: SM 1608): max. 4 (auch bei parallelgeschalteten Relais-/Dimmstationen) Tastsensor-Module 24 V AC/DC (Schließer): abhängig vom Tastsensor-Modul, Stromaufnahme beachten Tastsensor-Modul (Art.-Nr.: 4008 TSM): max. 4 (auch bei parallelgeschalteten Relais-/Dimmstationen) Bedienstellen Spannung: DC 24 V SELV Strombelastbarkeit: S 80 mA Schalteingänge E1 ... E8 Widerstand Ri: 200 kO Steuerspannung: DC 24 V SELV Ansteuerausgänge A1 ... A8 Widerstand Ra: 330 O Steuerspannung: DC 24 V SELV Strombelastbarkeit: 10 mA Anschluss Netz und Lastausgänge Anschlussart: Schraubklemmen eindrähtig: 1 x 1,5 ... 4 mm2 feindrähtig ohne Aderendhülse: 1 x 0,75 ... 4 mm2 feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm2 Anschluss Schalteingänge / Ansteuerausgänge / Bedienstellen Anschlussart: Schraubklemmen eindrähtig: 1,5 mm² feindrähtig ohne Aderendhülse: 1 mm² feindrähtig mit Aderendhülse: 0,75 mm² Lastausgänge A1 ... A8 Kontaktart: potentialfreie Schließer (µ-Kontakt) Schaltvermögen pro Lastausgang: AC 250 V ~ / 16 AX Schaltstrom Lastausgänge: S 80 A Schaltstrom benachbarte Lastausgänge: S 20 A Lasten pro Ausgang Ohmsche Last: 3000 W Kapazitive Last: 16 A / max. 140 µF Jalousie-/Lüftermotoren: 1380 VA Einschaltstrom: max. 800 A (200 µs)max. 165 A (20 ms) Lampenlasten Glühlampen: 3000 W HV-Halogenlampen: 2500 W NV-Halogenlampen mit elektronischen Trafos: 1500 W induktiven Trafos: 1200 VA Leuchtstofflampen unkompensiert: 1000 W parallelkompensiert: 1160 W / 140 µF Duo-Schaltung: 2300 W / 140 µF EVG: typabhängig Mindestlast: AC 12 V, 100 mA Umgebungstemperatur: -5 ... +45 °C Lagertemperatur: -25 ... +70 °C Einbaubreite: 144 mm (8 TE) Umschaltzeit Laufrichtungswechsel: 1 s Einschaltdauer Jalousiebetrieb: 2 min
