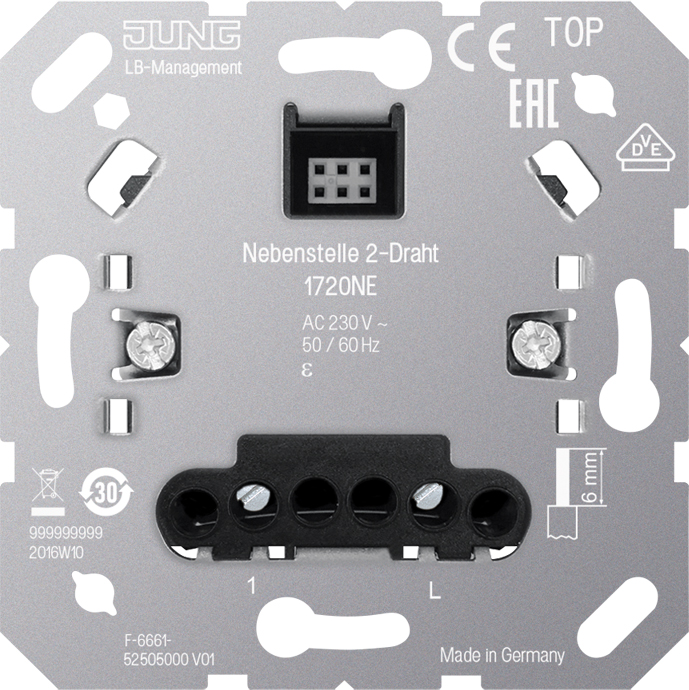

Jung Nebenstelle 2-Draht 1720 NE

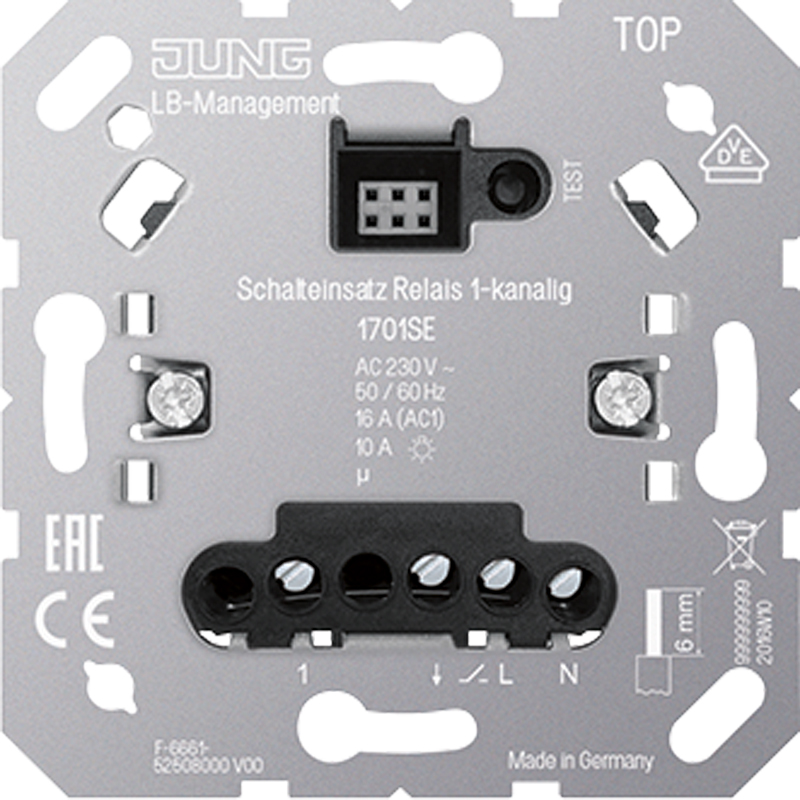

mit Nebenstelleneingangfür Aufsätze JUNG HOME Art.-Nrn.: BT .. 17101 .., BT .. 17102 .., BT .. 17181 .., BT .. 17182 .., BT .. 1791 .., BT 17361 ..für Aufsätze eNet Art.-Nrn.: FM .. 1700 .., FM .. 1701 ..für Aufsätze LB-Management Art.-Nrn.: .. 1700 .., .. 1750 D .., .. 17180 .., .. 17280 .., .. 1790 D ..für Aufsätze KNX RF Art.-Nrn.: .. 1091 1ST RF .., .. 1092 1ST RF ..Bestimmungsgemäßer GebrauchSchalten von Beleuchtung und MotorenBetrieb mit geeignetem AufsatzSteuern von elektrischen Fußbodenheizungen und elektrothermischen Stellantrieben in Kombination mit einem Raumtemperaturregler-AufsatzMontage in Gerätedose mit Abmessungen nach DIN 49073 ProdukteigenschaftenAnschluss von Nebenstellen möglichNachlaufzeiten einstellbarTestbetrieb zur FunktionsprüfungAdaptive NullpunktschaltungNennspannung: AC 230 V ~Netzfrequenz: 50/60 HzStandby-Leistung abhängig vom Aufsatz: ca. 0,1 ... 0,5 WSchaltstrom bei 35 °C Schaltstrom Motoren: 6 AAnschlussleistung bei 35 °C Glühlampen: 2300 W HV-Halogenlampen: 2300 W Elektronische Trafos: 1500 W Induktive Trafos: 1000 VA HV-LED-Lampen: typ. 400 W Leuchtstofflampen unkompensiert: 1200 VA Kapazitive Last: 920 VA (115 µF)Anschluss: Schraubklemmen eindrähtig: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2 feindrähtig ohne Aderendhülse: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2 feindrähtig mit Aderendhülse: 1 x 0,5 ... 4,0 mm22 x 0,5 ... 1,5 mm2Einbautiefe: 24 mmUmgebungstemperatur: -25 ... +45 °CLager-/Transporttemperatur: -20 ... +70 °CAnzahl Stellantriebe: 1 ... 10Anzahl Nebenstellen Nebenstelle 2-Draht 1720 NE: unbegrenzt Nebenstelle 3-Draht 1723 NE: 10 Taster: unbegrenztNachlaufzeit: ohne, 1 min, 5 min, 30 min, 60 minUnter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung

mit Nebenstelleneingangfür Aufsätze JUNG HOME Art.-Nrn.: BT .. 17101 .., BT .. 17102 .., BT .. 17181 .., BT .. 17182 .., BT .. 1791 .., BT 17361 ..für Aufsätze eNet Art.-Nrn.: FM .. 1700 .., FM .. 1701 ..für Aufsätze LB-Management Art.-Nrn.: .. 1700 .., .. 1750 D .., .. 17180 .., .. 17280 .., .. 1790 D ..für Aufsätze KNX RF Art.-Nrn.: .. 1091 1ST RF .., .. 1092 1ST RF ..Bestimmungsgemäßer GebrauchBetrieb mit geeignetem AufsatzMontage in Gerätedose mit Abmessungen nach DIN 49073Betrieb mit Neutralleiter:Schalten von Glühlampen, HV-Halogenlampen, elektronischen oder induktiven Trafos mit Halogen- oder LED-Lampen, schalt- oder dimmbaren HV-LED- oder KompaktleuchtstofflampenBetrieb ohne Neutralleiter:Schalten von Glühlampen, HV-Halogenlampen, elektronischen oder induktiven Trafos mit Halogen- oder LED-Lampen, dimmbaren HV-LED- oder Kompaktleuchtstofflampen ProdukteigenschaftenEinschalten durch lampenschonenden SoftstartAnschluss von Nebenstellen möglichElektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 SekundenElektronischer ÜbertemperaturschutzTestbetrieb zur FunktionsprüfungGerät versorgt sich über Außenleiter und Neutralleiter daher erfolgt kein Phasenanschnitt oder PhasenabschnittGerät versorgt sich über den Außenleiter und die angeschlossene Last und arbeitet deshalb im Phasenan- oder PhasenabschnittprinzipAutomatische oder manuelle Einstellung der zur Last passenden BetriebsartAnzeige der eingestellten Betriebsart mittels LEDUnter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung

mit Nebenstelleneingangfür Aufsätze JUNG HOME Art.-Nrn.: BT .. 17101 .., BT .. 17102 .., BT .. 17181 .., BT .. 17182 .., BT 17361 ..für Aufsätze eNet Art.-Nrn.: FM .. 1700 .., FM .. 1701 ..für Aufsätze LB-Management Art.-Nrn.: .. 1700 .., .. 1750 D .., .. 17180 .., .. 17280 ..für Aufsätze KNX RF Art.-Nrn.: .. 1091 1ST RF .., .. 1092 1ST RF ..Bestimmungsgemäßer GebrauchSchalten und Dimmen von BeleuchtungBetrieb mit geeignetem AufsatzMontage in Gerätedose mit Abmessungen nach DIN 49073 ProdukteigenschaftenGerät arbeitet nach dem Phasenan- oder PhasenabschnittprinzipAutomatische oder manuelle Einstellung des zur Last passenden DimmprinzipsAnzeige der eingestellten Betriebsart mittels LEDGerät kann ohne Neutralleiter betrieben werdenEinschalten durch lampenschonenden SoftstartEinschalten mit zuletzt eingestellter Helligkeit oder gespeicherter EinschalthelligkeitEinschalthelligkeit dauerhaft speicherbarMinimalhelligkeit dauerhaft speicherbarAnschluss von Nebenstellen möglichElektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 SekundenElektronischer ÜbertemperaturschutzTestbetrieb zur FunktionsprüfungHotelcard-FunktionLeistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglichOptionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 UNennspannung: AC 230 V ~Netzfrequenz: 50/60 HzStandby-Leistung abhängig vom Aufsatz: ca. 0,1 ... 0,5 WVerlustleistung: ca. 4 WUmgebungstemperatur: -5 ... +45 °CAnschlussleistung bei 25 °C Glühlampen: 20 ... 420 W HV-Halogenlampen: 20 ... 420 W Elektronische Trafos: 20 ... 420 W Elektronische Trafos mit NV-LED: typ. 20 ... 100 W Induktive Trafos: 20 ... 420 VA Induktive Trafos mit NV-LED: typ. 20 ... 100 VA HV-LED-Lampen dimmbar: typ. 3 ... 100 W Kompaktleuchtstofflampen dimmbar: typ. 3 ... 100 WBetriebsart LED-Phasenabschnitt: Anschlussleistung für HV-LED-Lampen typ. 3 ... 400 W, elektronische Trafos mit NV-LED typ. 20 ... 200 W. Ohmsch-kapazitiv: 20 ... 420 W Kapazitiv-induktiv: nicht zulässig Ohmsch-induktiv: 20 ... 420 VA Ohmsch und HV-LED: typ. 3 ... 100 W Ohmsch und Kompaktleuchtstoffl.: typ. 3 ... 100 WLeistungszusätze: siehe Anleitung LeistungszusatzAnschluss: Schraubklemmen eindrähtig: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2 feindrähtig ohne Aderendhülse: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2 feindrähtig mit Aderendhülse: 1 x 0,5 ... 4,0 mm22 x 0,5 ... 1,5 mm2Anzahl Nebenstellen Nebenstelle 2-Draht 1720 NE: unbegrenzt Nebenstelle 3-Draht 1723 NE: 10 Drehnebenstelle 3-Draht 1733 DNE: 10 Taster: unbegrenztGesamtlänge Nebenstellenleitung: max. 100 mGesamtlänge Lastleitung: max. 100 mUnter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung

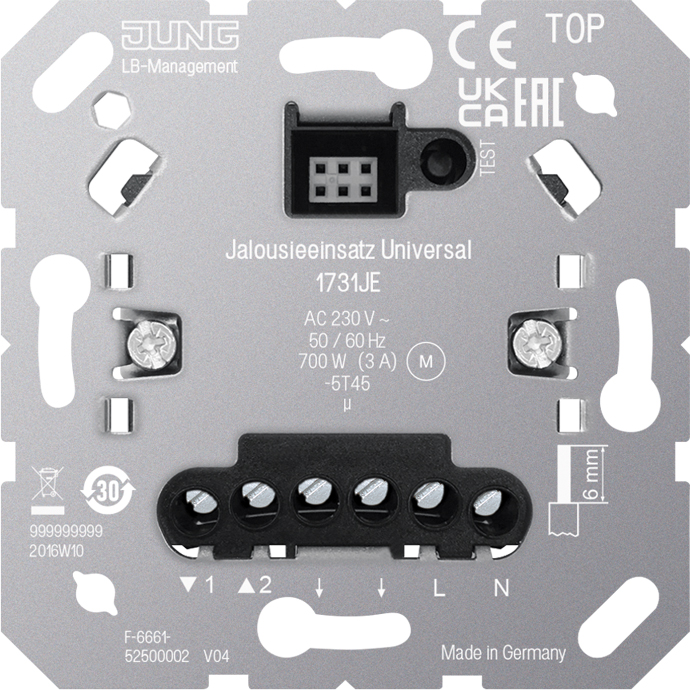

mit Nebenstelleneingangfür Aufsätze JUNG HOME Art.-Nrn.: BT .. 17101 .., BT .. 17102 ..für Aufsätze eNet Art.-Nrn.: FM .. 1700 .., FM .. 1701 ..für Aufsätze LB-Management Art.-Nrn.: .. 1700 .., .. 1750 D ..für Aufsätze KNX RF Art.-Nrn.: .. 1091 1ST RF .., .. 1092 1ST RF ..Bestimmungsgemäßer GebrauchSteuern elektrisch betriebener Jalousien, Rollläden und MarkisenAutomatische Zeitsteuerung über Aufsatz oder NebenstelleneingängeBetrieb mit geeignetem AufsatzMontage in Gerätedose mit Abmessungen nach DIN 49073 ProdukteigenschaftenÜber Nebenstelleneingänge ist die Einbindung in Gruppen- oder Zentralsteuerungen möglichAutomatische Steuerung über TimerTestbetrieb zur FunktionsprüfungBetrieb als Hauptstelle oder NebenstelleWindalarm-Verriegelung über den NebenstelleneingangUmpolfunktion der Ausgänge zur vereinfachten InbetriebnahmeSpeicherung einer Lüftungsposition über den Aufsatz möglichNennspannung: AC 230 V ~Netzfrequenz: 50/60 HzUmgebungstemperatur: -5 ... +45 °CKontaktart: µStandby-Leistung: max. 0,2 WLaufzeit: ca. 120 sAnschlussleistung Motoren: 700 WAnschluss Anschlussart: Schraubklemmen eindrähtig: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2 feindrähtig ohne Aderendhülse: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2 feindrähtig mit Aderendhülse: 1 x 0,5 ... 4,0 mm22 x 0,5 ... 1,5 mm2Unter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung
