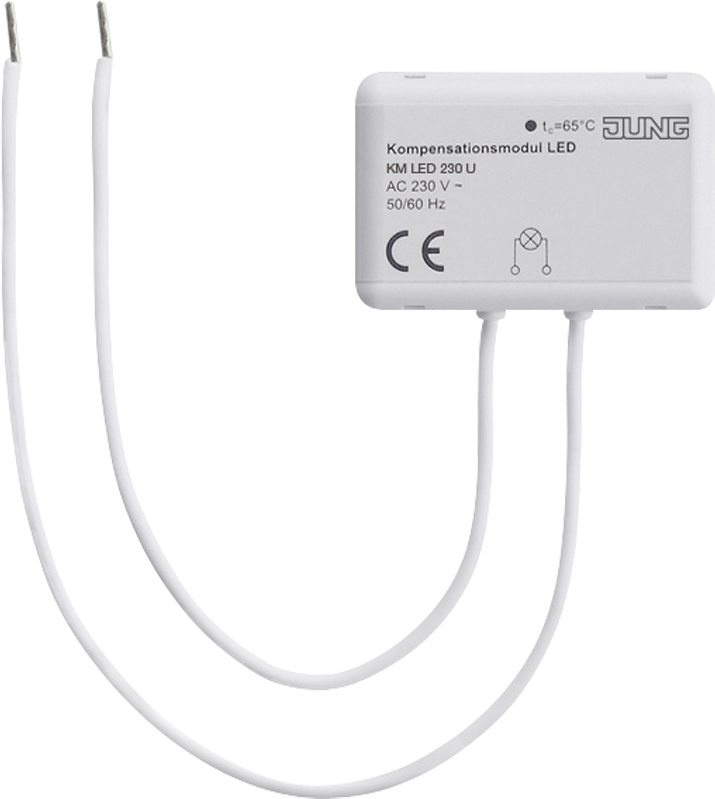

Jung Kompensationsmodul LED KM LED 230 U
ggf. Abbildung ähnlich
21,99 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2006510526
Hersteller:
Jung
Hersteller-Nr.:
KMLED230U
EAN:
4011377176607
Versandart:
Paket
Hersteller Typ
KM LED 230 U
Produktinformationen "Jung Kompensationsmodul LED KM LED 230 U"
Bestimmungsgemäßer Gebrauch Einsatz in Kombination mit JUNG Tronic-Dimmern oder im Phasenabschnitt arbeitenden JUNG Universal-Dimmern, die mit dimmbaren HV-LED-Lampen betrieben werden (Art.-Nrn.: 1224 LED UDE, 1252 UDE, 1710 DE, 1711 DE, 1712 DE, 1724 DM, 1724 DEB, 1730 DD, 1731 DD, 211 GDE, 225 TDE, 254 UDIE1, 3901 REGHE, 3902 REGHE, 39004 1S R, 824 TDW, FM UD 20250 UP, FM UD 420250 REG, FM UD 5500 REG, UD 1255 REG, UD 1755 REG, ULZ 1755 REG, UDS 4 REGHE) Einsatz in Kombination mit beleuchteten Schaltern, die mit HV-LED-Lampen betrieben werden Einsatz im Innenbereich Einbau in Leuchte, Gerätedose mit Abmessungen nach DIN 49073 oder Unterverteilung Das Modul wird verwendet um: das Dimmverhalten von nicht für HV-LED-Lampen optimierten Dimmern zu verbessern zu verhindern, dass an einem Dimmer betriebene HV-LED-Lampen im ausgeschalteten Zustand glimmen zu verhindern, dass HV-LED-Lampen, die an einem Schalter mit Beleuchtungselement bis 3 mA betrieben werden, im ausgeschalteten Zustand glimmen
Eigenschaften "Jung Kompensationsmodul LED KM LED 230 U"
| Ausführung: | sonstige |
|---|---|
| Breite: | 43 mm |
| EAN: | 4011377176607 |
| Herstellerartikelnummer: | KMLED230U |
| Höhe: | 11,5 mm |
| Markenname: | Jung |
| Tiefe: | 28,5 mm |
| Typ: | KM LED 230 U |
| Ursprungsland: | DE |
| Zolltarifnummer: | 85437090 |
Zubehör

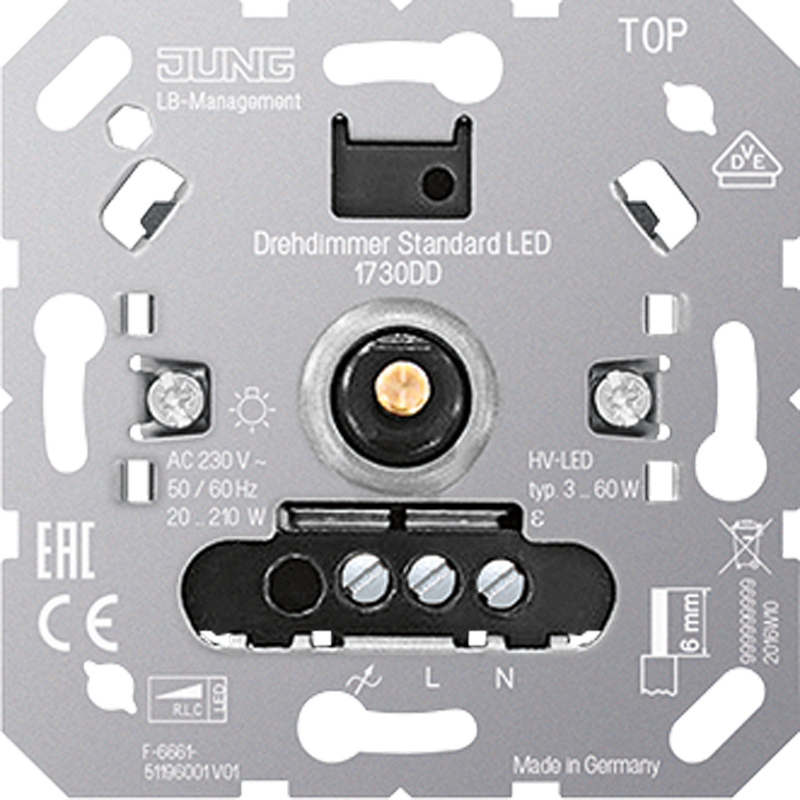

Jung LED-Drehdimmer Standard 1730 DD
54,10 €*
Bestimmungsgemäßer Gebrauch Schalten und Dimmen von Beleuchtung Betrieb mit geeigneter Abdeckung Montage in Gerätedose mit Abmessungen nach DIN 49073 Produkteigenschaften Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip Automatische Einstellung des zur Last passenden Dimmprinzips Gerät kann ohne Neutralleiter betrieben werden Einschalten durch lampenschonenden Softstart Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit Einschalthelligkeit dauerhaft speicherbar Minimalhelligkeit dauerhaft speicherbar Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden Elektronischer Übertemperaturschutz Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U mit Inkrementalgeber ohne Nebenstelleneingang Nennspannung: AC 230 V ~ Netzfrequenz: 50/60 Hz Standby-Leistung: ca. 0,35 W Verlustleistung: ca. 2 W Umgebungstemperatur: -5 ... +45 °C Anschlussleistung bei 25 °C Glühlampen: 20 ... 210 W HV-Halogenlampen: 20 ... 210 W Elektronische Trafos: 20 ... 210 W Elektronische Trafos mit NV-LED: typ. 20 ... 60 W Induktive Trafos: 20 ... 210 VA Induktive Trafos mit NV-LED: typ. 20 ... 60 VA HV-LED-Lampen dimmbar: typ. 3 ... 60 W Kompaktleuchtstofflampen dimmbar: typ. 3 ... 60 W Ohmsch-kapazitiv: 20 ... 210 W Kapazitiv-induktiv: nicht zulässig Ohmsch-induktiv: 20 ... 210 VA Ohmsch und HV-LED: typ. 3 ... 60 W Ohmsch und Kompaktleuchtstoffl.: typ. 3 ... 60 W Betrieb ohne Neutralleiter: Mindestlast 50 W. Gilt nicht für Lasten mit HV-LED- und Kompaktleuchtstofflampen. Leistungszusätze: siehe Anleitung Leistungszusatz Anschluss Schraubklemmen eindrähtig: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2 feindrähtig ohne Aderendhülse: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2 feindrähtig mit Aderendhülse: 1 x 0,5 ... 4,0 mm22 x 0,5 ... 1,5 mm2 Gesamtlänge Lastleitung: max. 100 mUnter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung

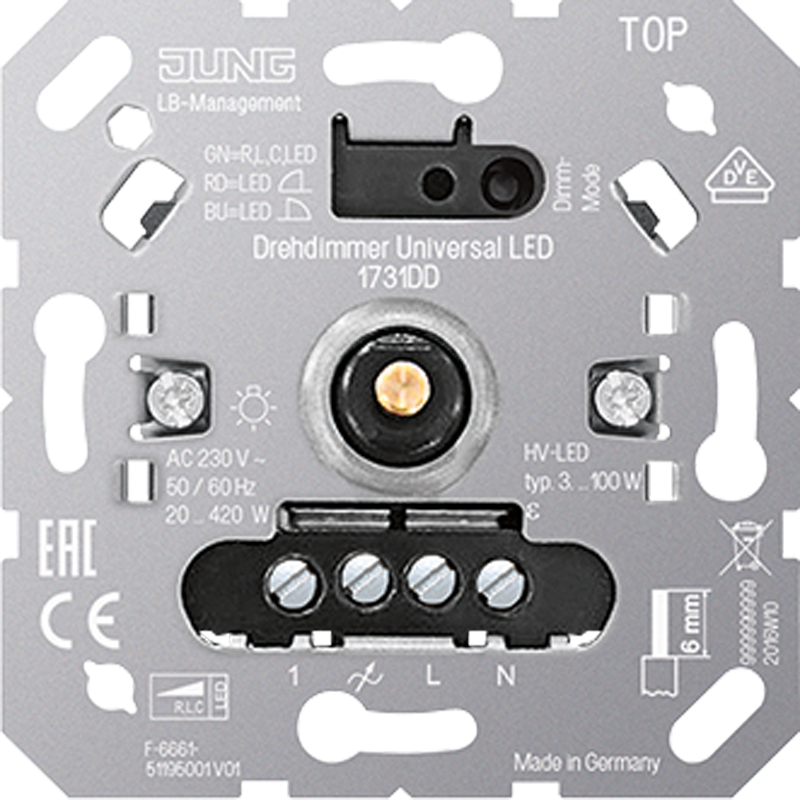

Jung LED-Drehdimmer Universal 1731 DD
74,09 €*
Bestimmungsgemäßer Gebrauch Schalten und Dimmen von Beleuchtung Betrieb mit geeigneter Abdeckung Montage in Gerätedose mit Abmessungen nach DIN 49073 Produkteigenschaften Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips Anzeige der eingestellten Betriebsart mittels LED Gerät kann ohne Neutralleiter betrieben werden Einschalten durch lampenschonenden Softstart Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit Einschalthelligkeit dauerhaft speicherbar Minimalhelligkeit dauerhaft speicherbar Anschluss von Nebenstellen möglich Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden Elektronischer Übertemperaturschutz Hotelcard-Funktion Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 UUnter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung

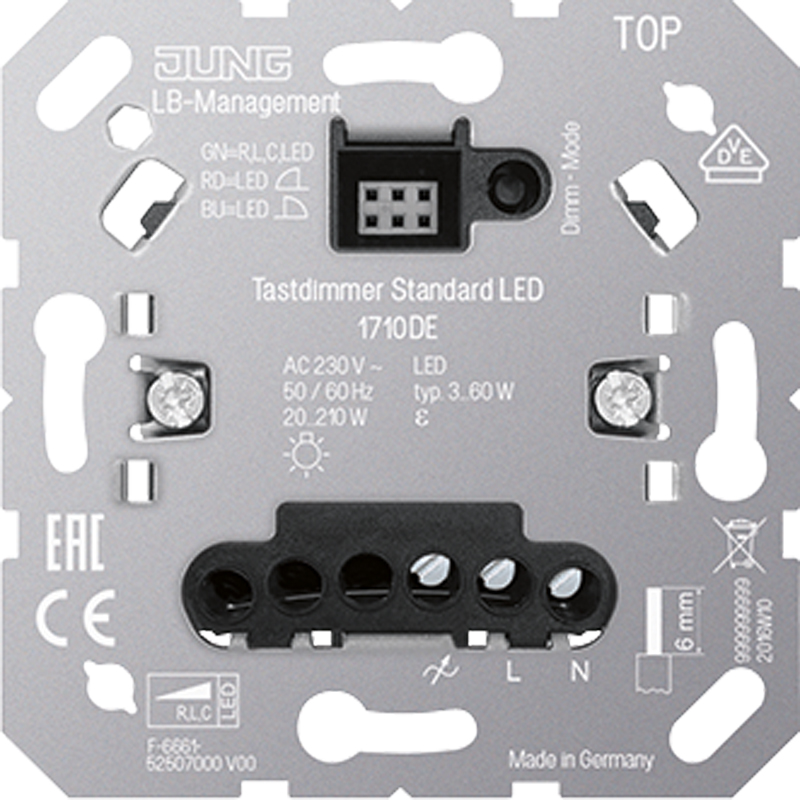

Jung LED-Tastdimmer Standard 1710 DE
60,72 €*
Bestimmungsgemäßer Gebrauch Schalten und Dimmen von Beleuchtung Betrieb mit geeignetem Aufsatz Montage in Gerätedose mit Abmessungen nach DIN 49073 Produkteigenschaften Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips Anzeige der eingestellten Betriebsart mittels LED Gerät kann ohne Neutralleiter betrieben werden Einschalten durch lampenschonenden Softstart Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit Einschalthelligkeit dauerhaft speicherbar Minimalhelligkeit dauerhaft speicherbar Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden Elektronischer Übertemperaturschutz Testbetrieb zur Funktionsprüfung Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 UUnter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung

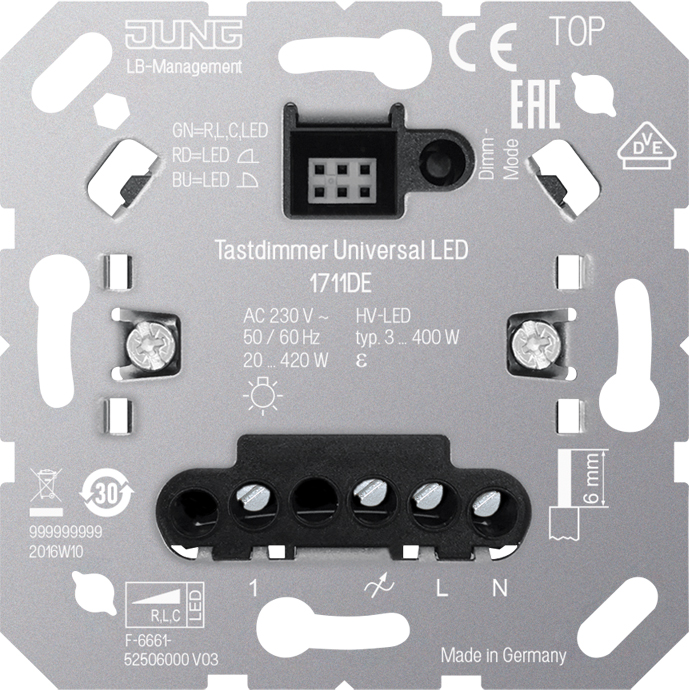

Jung LED-Tastdimmer Universal 1711 DE
81,35 €*
mit Nebenstelleneingang für Aufsätze JUNG HOME Art.-Nrn.: BT .. 17101 .., BT .. 17102 .., BT .. 17181 .., BT .. 17182 .. für Aufsätze eNet Art.-Nrn.: FM .. 1700 .., FM .. 1701 .. für Aufsätze LB-Management Art.-Nrn.: .. 1700 .., .. 1750 D .., .. 17180 .., .. 17280 .. für Aufsätze KNX RF Art.-Nrn.: .. 10911 ST RF .., .. 10921 ST RF .. Bestimmungsgemäßer Gebrauch Schalten und Dimmen von Beleuchtung Betrieb mit geeignetem Aufsatz Montage in Gerätedose mit Abmessungen nach DIN 49073 Produkteigenschaften Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips Anzeige der eingestellten Betriebsart mittels LED Gerät kann ohne Neutralleiter betrieben werden Einschalten durch lampenschonenden Softstart Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit Einschalthelligkeit dauerhaft speicherbar Minimalhelligkeit dauerhaft speicherbar Anschluss von Nebenstellen möglich Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden Elektronischer Übertemperaturschutz Testbetrieb zur Funktionsprüfung Hotelcard-Funktion Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U Nennspannung: AC 230 V ~ Netzfrequenz: 50/60 Hz Standby-Leistung abhängig vom Aufsatz: ca. 0,1 ... 0,5 W Verlustleistung: ca. 4 W Umgebungstemperatur: -5 ... +45 °C Anschlussleistung bei 25 °C Glühlampen: 20 ... 420 W HV-Halogenlampen: 20 ... 420 W Elektronische Trafos: 20 ... 420 W Elektronische Trafos mit NV-LED: typ. 20 ... 100 W Induktive Trafos: 20 ... 420 VA Induktive Trafos mit NV-LED: typ. 20 ... 100 VA HV-LED-Lampen dimmbar: typ. 3 ... 100 W Kompaktleuchtstofflampen dimmbar: typ. 3 ... 100 W Betriebsart LED-Phasenabschnitt: Anschlussleistung für HV-LED-Lampen typ. 3 ... 400 W, elektronische Trafos mit NV-LED typ. 20 ... 200 W. Ohmsch-kapazitiv: 20 ... 420 W Kapazitiv-induktiv: nicht zulässig Ohmsch-induktiv: 20 ... 420 VA Ohmsch und HV-LED: typ. 3 ... 100 W Ohmsch und Kompaktleuchtstoffl.: typ. 3 ... 100 W Leistungszusätze: siehe Anleitung Leistungszusatz Anschluss Schraubklemmen eindrähtig: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2 feindrähtig ohne Aderendhülse: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2 feindrähtig mit Aderendhülse: 1 x 0,5 ... 4,0 mm22 x 0,5 ... 1,5 mm2 Anzahl Nebenstellen Nebenstelle 2-Draht 1720 NE: unbegrenzt Nebenstelle 3-Draht 1723 NE: 10 Drehnebenstelle 3-Draht 1733 DNE: 10 Taster: unbegrenzt Gesamtlänge Nebenstellenleitung: max. 100 m Gesamtlänge Lastleitung: max. 100 mUnter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung
