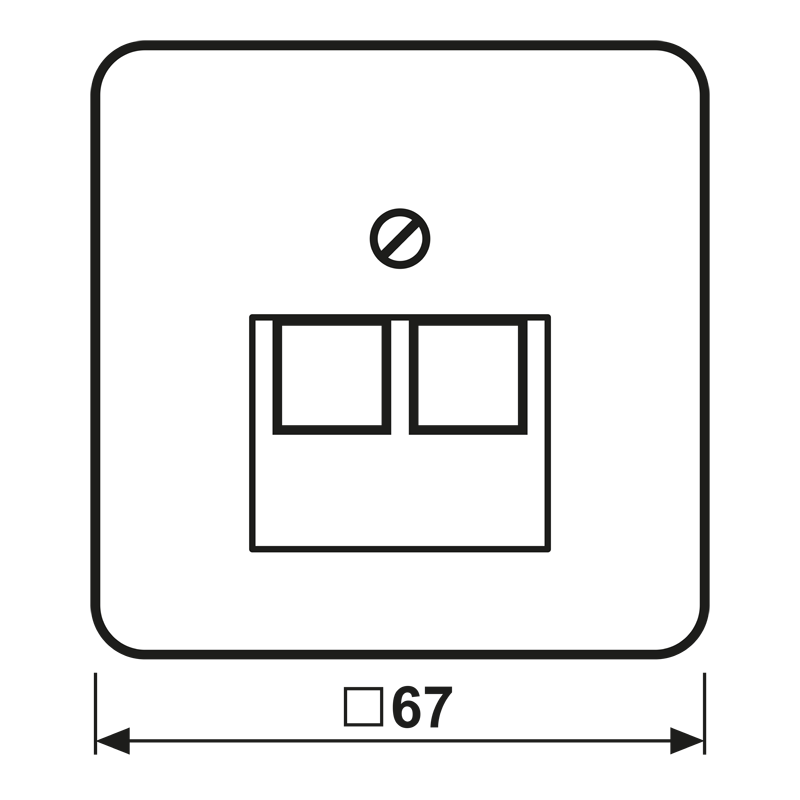

Jung Abdeckung aws für IAE/UAE-Dose CD 569-2 UA WW

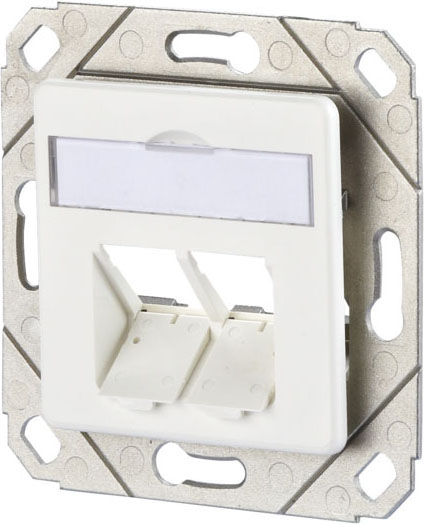

ClassEA iso-Anschlussdose, geschirmt, 2-fach, Unterputz, abbrechbarer Tragring für Stegversion, für Abdeckungen der Elektro-Installationsmaterial-Hersteller für den Einsatz in 10-Gigabit-Ethernet-Netzwerken (Übertragungsbandbreite 500 MHz) geschlossenes Zinkdruckgussgehäuse variable Kabelzuführung (+/-30°) 360° Schirmung und Zugentlastung in einem Arbeitsgang zusätzliche Erdungsmöglichkeit über Flachsteckverbinder schnelle Installation durch LSA-Kontakte abbrechbarer Tragring für Stegversion rastender Schnellmontagedeckel RJ45-Stecköffnungen schräg nach unten geneigt Farbcode T568A und T568B gemäß TIA / EIA-568-B.2 geeignet für Cat.6 und Cat.7 Kabel (Ø 6-10 mm) LSA-Klemmen für einen Leiter 0,4-0,63 mm Ø, AW 26-22, Wiederbelegbarkeit > 50-mal geeignet für PoE++ / 4PPoE gemäß IEEE 802.3bt UPOE-konform HDBaseT-konform passend zu UAE-Designabdeckungen der Schalterindustrie (Berker, Busch-Jaeger, GIRA, Jung, Merten u.a.) entsprechend nachfolgender Normanforderungen: ISO/IEC 11 801, ClassEA, geschirmt DIN EN 50173-1, ClassEA, geschirmt ANSI TIA/EIA-568-C.2, ClassEA Lebensdauer > 750 Steckzyklen RJ11/12 fehlstecksicher

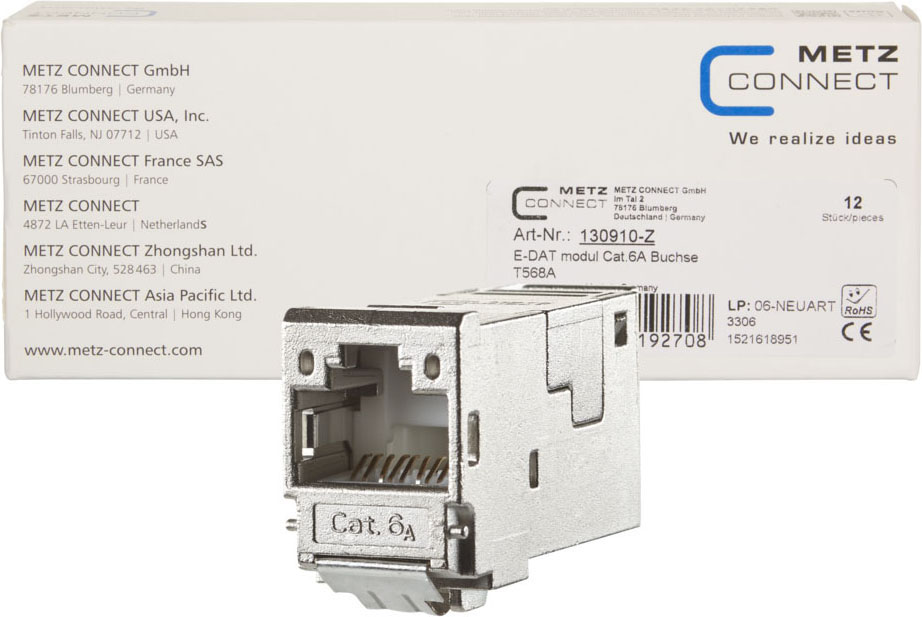

Cat.6A Komponentenprüfung nach ISO/IEC 11801 Ed.2.2:2011-06, DIN EN 50173-1:2011-09, TIA/EIA-568-C.2 (2009-08) und IEC 60603-7-51 Ed.1 (12/2008), GHMT zertifiziert, Einhaltung der Klasse EA nach ISO/IEC 11801 Ed.2.2:2011-06, DIN EN 50173-1:2011-09, getestet: Link bis 500 MHz, für 10GBit Ethernet (IEEE 802.3an), Remote Powering (PoE, PoE plus und UPoE) und HDBaseT geeignet, montagefreundlicher Anschluss der 2- bis 4-paarigen Datenleitung AWG 26/1 - 22/1 und Litzenleiter mit 7-drähtiger Cu-Litze AWG 26/7 - 22/7 an BTR 8fach IDC-Schneidklemmen, Kennzeichnung der Adernbelegung T568A oder T568B, leichtes und schnelles Einlegen der Adernpaare in das E-DAT modul Ladestück, Modulgehäuse aus Zinkdruckguss, Zugentlastung mit Kabelbinder am Modul, Befestigungsmöglichkeit für Staubschutzklappe, Kabelzuführung 180°

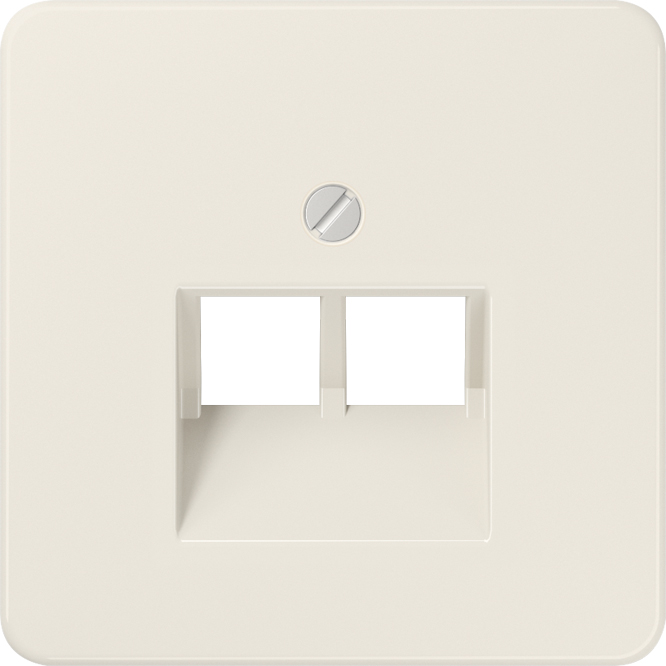

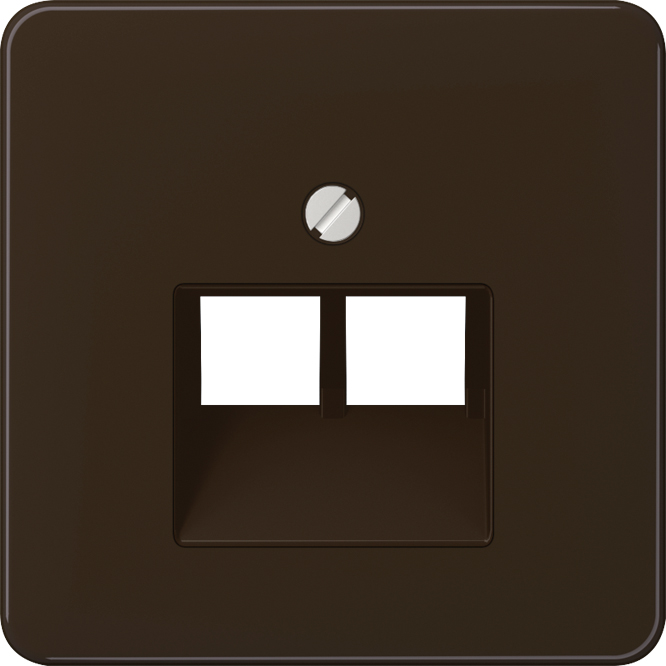

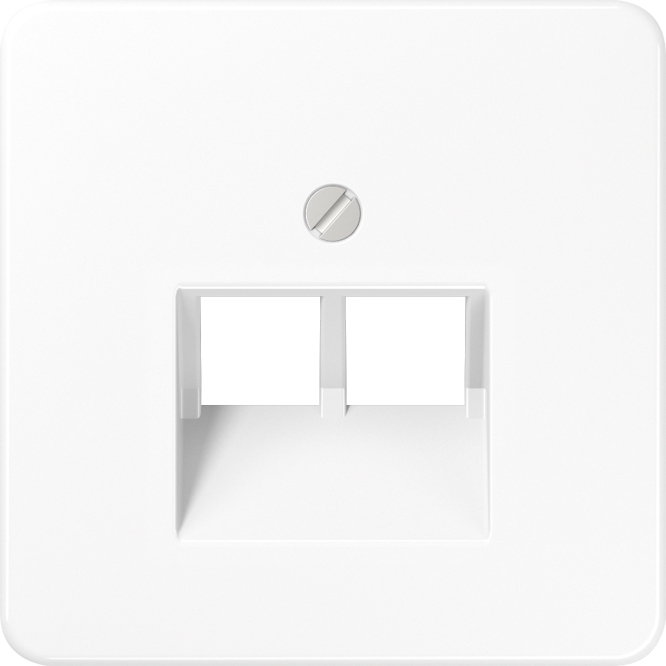

Material: Thermoplast für IAE/UAE-Anschlussdosen Art.-Nrn.: UAE 2 x 8 UPO, UAE 8-8 UPO für Datendose Cat. 6 Art.-Nr.: UAE 8-8 UPOK6 Abdeckung passt auch auf Anschlussdosen Fa. METZ CONNECT (BTR): 1307441001-i bzw. 1307441200-i E-Dat design 8/8(8), Class E Fa. Rutenbeck: UAE 8/8 (8/8) UPO, UAE 2x8 (8) UPO, UAE-Cat.5e-8/8 UPO OK, UAE-real.Cat.6-8/8 UPO OK Fa. Telegärtner: AMJ 45, UMJ 45 und ISDN 2 x RJ 45 (TYP 8/8)

Rahmen 2fach, alpinweiß für waagerechte und senkrechte Kombination für die Serie CD Komplettierung mit Applikations-Rahmen (Art.-Nrn.: CDP 81 ..) oder Applikations-Segmenten (Art.-Nrn.: CDP 82 ..) IP20 Material: Duroplast Maße (B x H): 84 x 155 mmUnter nachfolgenden Links finden Sie weitere Informationen:Montageanleitung

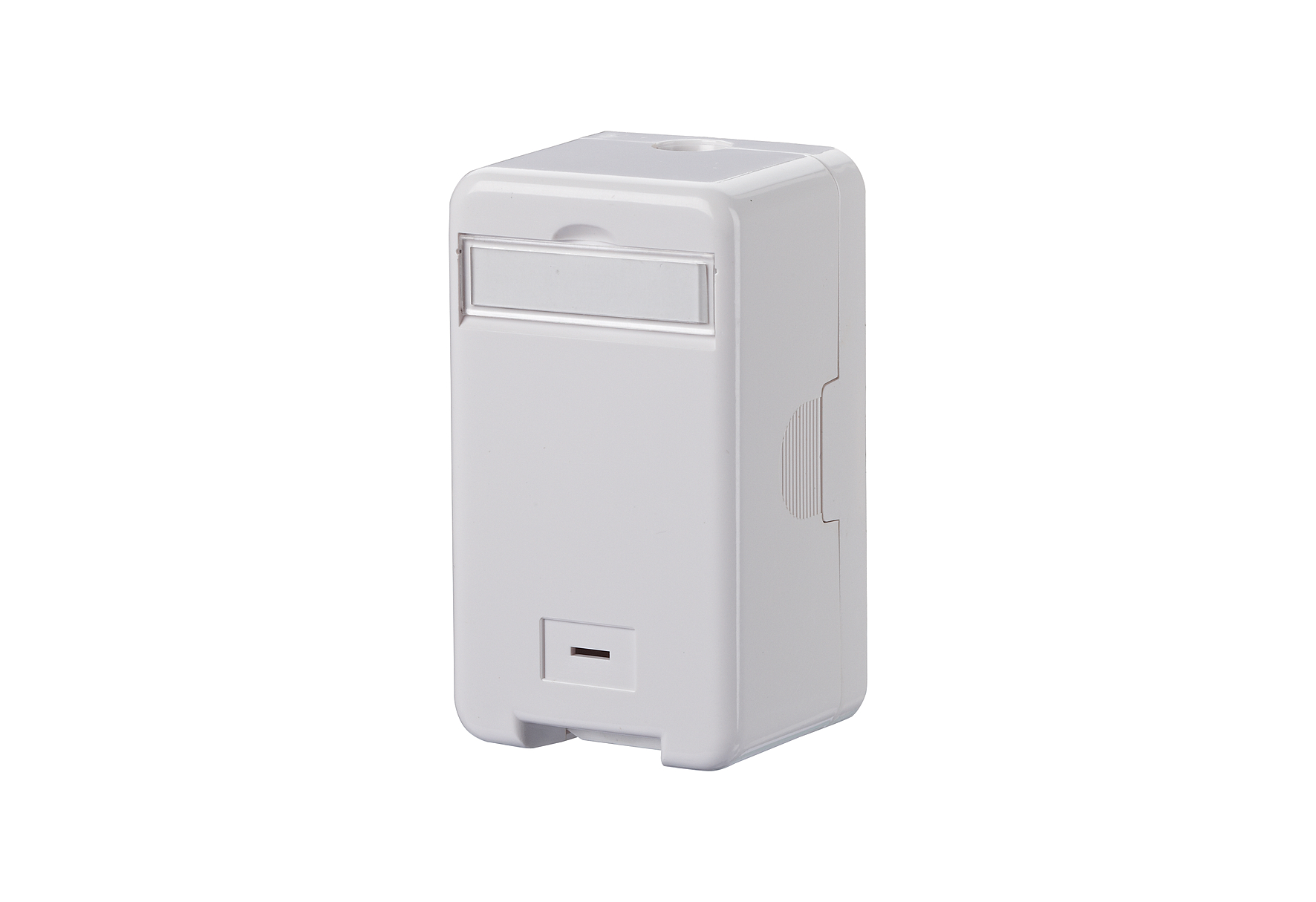

Kanal-Anschlusseinheit für zwei C6Amodul 180°, Abdeckteile reinweiß RAL 9010, Oberfläche matt strukturiert, kompatibel zu Design-Zentralstücken von Schalterprogrammen

Eine Dose für alle(s): Die solide Datenanschlussdose AMJ45 ist die universelle Anschlussdose für nahezu alle Anforderungen, und das zu einem attraktiven Preis. Die Kabelzuführung ist von 8 Seiten in 45-Grad-Schritten wählbar. Mit ihrer geringen Einbautiefe und den werkzeuglos abtrennbaren Teilen des Tragrings kann die AMJ45 auch dort installiert werden, wo andere Dosen zu viel Platz beanspruchen. Die Adern des Datenkabels werden bequem von vorn aufgelegt, was eine einfache und zeitsparende Installation auch bei kurzen Kabelenden und beengten Platzverhältnissen ermöglicht. Durch die Erdungsanschlüsse an allen vier Ecken kann die AMJ45 auch in spezielle Erdungs- und Potenzialausgleichsanlagen problemlos einbezogen werden. Die Dose erfüllt die übertragungstechnischen Eigenschaften PL Class EA (ISO/IEC) 500 nach ISO/IEC 11801 EN 50173-1. Der patentierte, integrierte Kontaktüberbiegeschutz schützt die Anschlusskontakte, falls versehentlich RJ11- oder RJ12-Stecker von Telefon- oder Faxgeräten eingesteckt werden. Auch nach wiederholten Fehlsteckungen bietet die AMJ45 die volle Datenrate. Die Kontakte der AMJ45 sind für die Fernspeisung von Endgeräten (Remote Powering, Power over Ethernet) optimiert: Abreißfunken, die entstehen, wenn unter Last ausgesteckt wird, erreichen nicht die für die Datenübertragung genutzten Kontaktbereiche. Die AMJ45 ist im 25-jährigen Systemgarantie-Programm von Telegärtner enthalten. Leistungsmerkmale: Geeignet für Power over Ethernet gemäß IEEE 802.3af, voll geschirmt, 360° Schirmkontaktierung und Kabelzugentlastung über zwei getrennte Schraubklemmen für den Kabelaußenmantel und Schirm, Kabelzuführung aus allen Richtungen möglich in 8x 45° Schritten, Wahlweise horizontale und vertikale Einbaumöglichkeit im Brüstungskanal durch variable Kabeleinführung, Bauform mit niedriger Einbautiefe problemloser Einbau in den Bodentank durch seitliche Kabelführung innerhalb des Gerätebechers, Möglichkeit des steckbaren Erdungsanschlusses an allen 4 Ecken gemäß DIN 46342-1 6,3 mm, Kombinierbar mit Abdeckungen diverser Schalterprogramm-Hersteller, Kontrollierte Adernvorsortierung gewährleistet Adernführung ohne Beschädigungsrisiko und gute Übertragungseigenschaften, Schutzklappen gesichert, Kontaktüberbiegeschutz: 6- (RJ11/12) und 8-polige Stecker (RJ45) können ohne zusätzlichen Montageaufwand wechselweise in den Buchsen verwendet werden Brandschutzklasse: Nicht relevant Brennendes Abtropfen: Nicht relevant Rauchentwicklung: Nicht relevant Säureentwicklung: Nicht relevant Ausführung: Brüstungskanal, 2xRJ45 Kurzbezeichnung: AMJ45 K 8/8 Up/0 Class EA (ISO/IEC) 500 ohne ZentralplatteUnter nachfolgenden Links finden Sie weitere Informationen:MontageanleitungProduktdatenblatt
