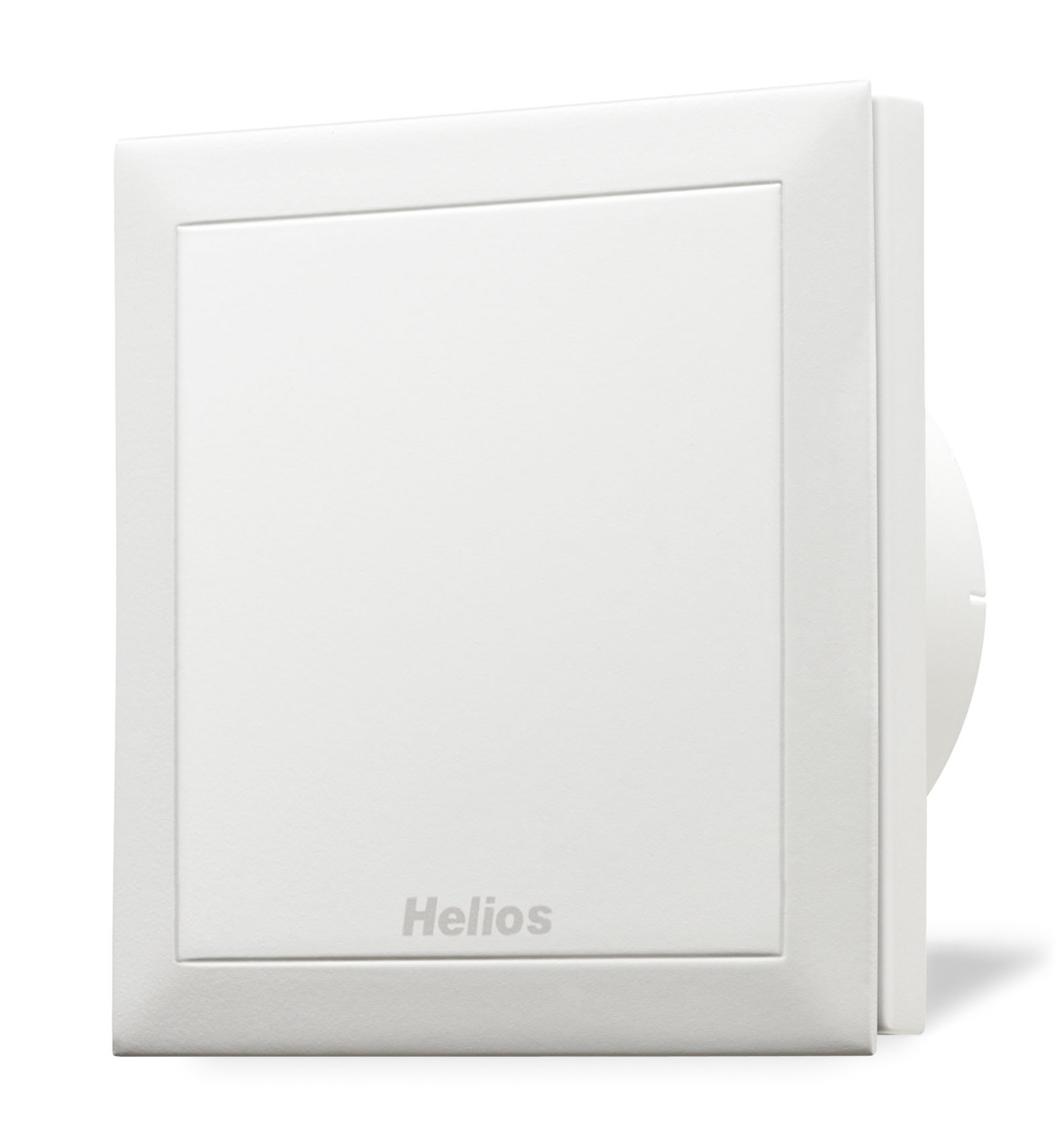

Helios Kleinraumventilator M1/150 F

Kleinlüfter MiniVent M1/150, mit 2 Leistungsstufen ( 260/220 m³/h), energiesparendem EC-Motor und Feuchteverlaufssteuerung. Nachlaufzeit auf ca. 6, 12, 18, 24 Min. einstellbar, die Zeitfunktion ist wahlweise auf der hohen oder niedrigen Leistungsstufe einstellbar. Es ist auch möglich, die Zeitfunktionen auf beiden Leistungsstufen zu aktivieren. Jede Stufe kann über ein Potentiometer auf einen Drehzahlbereich von min. bis max. eingestellt werden. Die Einschaltschwelle für die Entfeuchtungsfunktion wird über ein weiteres Potentiometer von 40 % - 95 % eingestellt. Mit dem 8-poligen DIP-Schalter stehen neben Zeitfunktionen vielfältige, einstellbare Funktionen wie Hugrostatfunktion, Stufenzuordnung der Zeitfunktionen, Entfeuchtung zur Verfügung. Drei verschiedene Entfeuchtungsfunktionen können eingestellt werden: 1-stufig: einstufige Entfeuchtung, Leistungsstufe ist wählbar, 2-stufig: Entfeuchtung startet in kleiner Leistungsstufe. Bei Feuchteanstieg schaltet der Ventilator selbstständig in die große Leistungsstufe um, stufenlos: die Drehzahl am Ventilator richtet sich nach der Feuchte im Raum. Mit dem ausgezeichneten Design fügt sich MiniVent M 1 überall - auch in anspruchsvoll gestaltete Räume - harmonisch ein. Die geschlossene, formschöne Fassade vermeidet den Einblick in die schmutzige Ventilatoröffnung vollständig. Serienmäßig mit dicht schließender Rückluftsperrklappe ausgestattet. Der Geräuschpegel liegt dank der neuen ultraSilence Technologie bei 35 dB(A) bei 220 m³/h Volumenstrom. Universell einsetzbar für die Lüftung von Bad, WC und anderen Räumen.

Unter nachfolgenden Links finden Sie weitere Informationen:

Maßzeichnung 1
Schaltbild 2
