Harting Schraubanschluss 09200042711

Einsätze, Schraubanschluss, Stift, Polycarbonat (PC), RAL 7032 (kieselgrau), Bemessungsstrom: 16 A, Baugröße: 6 B, Kontakte: 6, Leiterquerschnitt: 0,75...2,5 mm², Kupferlegierung, versilbertUnter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

Einsätze, Schraubanschluss, Buchse, Polycarbonat (PC), RAL 7032 (kieselgrau), Bemessungsstrom: 16 A, Baugröße: 6 B, Kontakte: 6, Leiterquerschnitt: 0,75...2,5 mm², Kupferlegierung, versilbertUnter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

Einsätze, Schraubanschluss, Stift, Polycarbonat (PC), RAL 7032 (kieselgrau), Bemessungsstrom: 10 A, Baugröße: 3 A, Kontakte: 3, Leiterquerschnitt: 0,75...1,5 mm², Kupferlegierung, versilbertUnter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

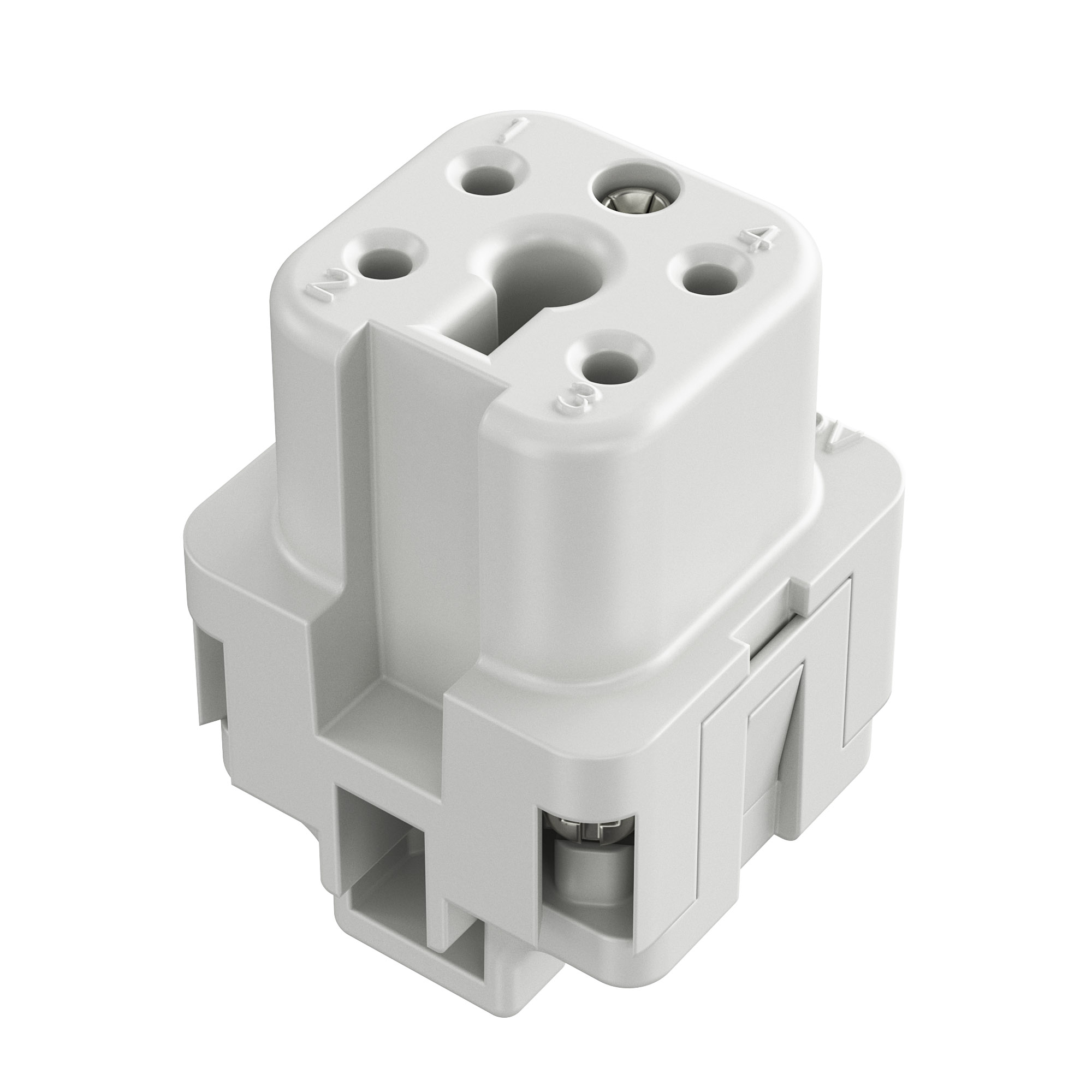

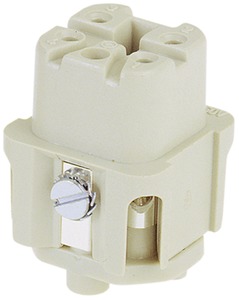

Einsätze, Schraubanschluss, Buchse, Polycarbonat (PC), RAL 7032 (kieselgrau), Bemessungsstrom: 10 A, Baugröße: 3 A, Kontakte: 3, Leiterquerschnitt: 0,75...1,5 mm², Kupferlegierung, versilbertUnter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

Tüllengehäuse, Baugröße: 3 A, Längsbügel, gerader Kabeleingang, 1x M20, Werkstoff Gehäuse: Zink-Druckguss, pulverbeschichtet, RAL 7037 (staubgrau)

Verriegelungsbügel, Baugröße: 10/16/24 B, Querbügel, Polycarbonat (PC), Edelstahl, RAL 7037 (staubgrau)Unter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

Motorschutzschalter MS116 mit thermischem und elektromagnetischem Schutz steht für die kompakte und wirtschaftliche Baureihe für den Motorschutz bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/0. Der Drehgriff ist mit Hilfe einer Abschließvorrichtung in 0-Position verriegelbar. Hilfs- und Signalkontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm² bzw 35 mm² erlauben die gemeinsame Einspeisung mehrerer Motorschutzschalter. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment.

Motorschutzschalter MS116 mit thermischem und elektromagnetischem Schutz steht für die kompakte und wirtschaftliche Baureihe für den Motorschutz bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/0. Der Drehgriff ist mit Hilfe einer Abschließvorrichtung in 0-Position verriegelbar. Hilfs- und Signalkontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm² bzw 35 mm² erlauben die gemeinsame Einspeisung mehrerer Motorschutzschalter. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment.

Abschluss- und Zwischenplatte für den Berührungsschutz an spannungsführenden Teilen von Reihenklemmen. Die Platte wird auch zur optisch erkennbaren Trennung von Stromkreisen eingesetzt, um Verdrahtungsfehler zu vermeiden.

Leistungsschalter Baugröße S0 für den Motorschutz, CLASS 10 A-Auslöser 7...10 A N-Auslöser 130 A Schraubanschluss Standardschaltvermögen mit querliegenden Hilfsschalter 1S+1Ö Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz. Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich. Verfügbar sindGerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich. Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich. Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab. Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Licht-Dämmerungs-Regen-Wind-Sensorrelais, 4 OptoMOS-Halbleiterausgänge 50mA/12..230V UC. Stand-by-Verlust nur 0,05-0,5 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Versorgungsspannung 12..230V UC. Das Sensorrelais LRW12D wertet die Signale des Lichtsensors LS, des Regensensors RS und des Windsensors WS aus und erteilt je nach Einstellung über das Display auf der Frontseite entsprechende Steuerbefehle an die nachgeschalteten Aktoren EGS12Z-UC oder EGS12Z2-UC. Die OptoMOS-Halbleiterausgänge schalten die an der Universalspannungs-Eingangsklemme +B1 anliegende Spannung. An ein Sensorrelais LRW12D können je ein Lichtsensor LS, ein Regensensor RS und ein Windsensor WS angeschlossen werden. Von jedem Sensor jedoch nur einer. Wird einer oder zwei der drei möglichen Sensoren nicht angeschlossen, muss im Funktionsmenü für den betreffenden Sensor OFF gewählt werden. An einen Windsensor WS können jedoch mehrere LRW12D zur Ansteuerung unterschiedlicher Wind­geschwindigkeiten angeschlossen werden. Die LRW12D müssen dann am selben Potenzial +B1/-A2 angeschlossen werden. Sobald die Versorgungsspannung an B1/A2 anliegt, kann der LRW12D gemäß Bedienungsanleitung eingestellt werden.Unter nachfolgenden Links finden Sie weitere Informationen:Produktbild

Steckbrücke, Rastermaß: 6,2 mm, Polzahl: 4, Farbe: rot
