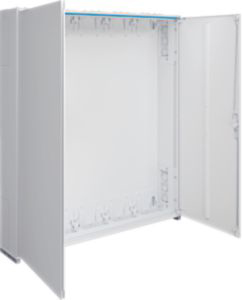

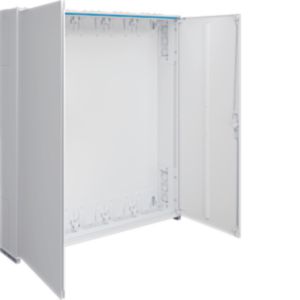

Hager Zählerschrank,universZ 1400x1300x205,IP44 ZB55S

Hager

ggf. Abbildung ähnlich

889,87 €*

Inhalt: 1 STK

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit 3-5 Werktage

Produktnummer: 2005704833

Hersteller: Hager

Hersteller-Nr.: ZB55S

EAN: 3250617620390

Versandart: Spedition

Hersteller Typ ZB55S

Produktinformationen "Hager Zählerschrank,universZ 1400x1300x205,IP44 ZB55S"

Zählerschrank, univers Z, 1400x1300x205 mm, Schutzklasse II, 540 Platzeinheiten.Schrankgehäuse nach DIN VDE 0603-1, Maßnorm DIN 43870 zur Aufputz, Unterputz oder teilversenkter Montage. Zum Aufbau einer Zählerverteileranlage bis 355 A, Bemessungsspannung 230/400 V 50 Hz. Schutzart IP31 (IP44/IP54 nach DIN VDE 0470-1), Schutzklasse II schutzisoliert, Schutzart IP3X hinter der Tür. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, stabil profiliertem 1 mm dickem Stahlblech. Innenauskleidung komplett aus Kunststoff. Leitungseinführungen oben und unten durch eingebaute Kunststoffflanschplatten, rückseitige Vorprägung im Kunststoffteil und seitlich eingebaute Kunststoff-Flanschplatten im Bereich des NAR (geeignet als Sammelschienendurchführung), des RfZ (nur bei Bauhöhe 1100 mm) und des AAR.
Tür frontbündig mit innenliegenden, justierbaren Scharnieren, wahlweise rechts oder links anschlagbar mit 110° Öffnungswinkel. Türverschluss mit Vorreiber, ab Breite 800 mm und bei allen Schränken ab einer Höhe von 1250 mm mit Stangenverschluss mit Dreipunktschließung. Türverschluss durch andere Schließungen austauschbar. Schrank nebeneinander und übereinander anflanschbar. Schrankgröße 1- bis 5-feldrig mit 72 bis 540 Platzeinheiten (PLE).
Hinweis: Bei einer Schrank-Schrank-Verbindung immer einen Verbindungssatz verwenden (Zubehör). Im AAR-Bereich kann die Kunststoff-Flanschplatten entfernt werden und optional eine Schutzkontaktsteckdose (Typ F) oder eine CEE-Steckdose eingebaut werden.

Eigenschaften "Hager Zählerschrank,universZ 1400x1300x205,IP44 ZB55S"

Breite:	1300 mm
EAN:	3250617620390
Einbautiefe:	205 mm
Höhe:	1400 mm
Markenname:	Hager
Mit Klappdeckel:	nein
Mit Tragschiene:	nein
Montageart:	Aufputz/teilversenkt
Schutzart (IP):	IP44
Tiefe:	205 mm
Typ:	ZB55S
Ursprungsland:	DE
Werkstoff:	Stahl, Stahlblech
Zolltarifnummer:	85381000

Hersteller "Hager"

Weiterführende Links des Herstellers

Hersteller-Webseite

Geeignet für

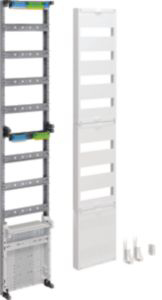

Hager Verteilerfeld, universZ 1350mm,1-feld, 7-r. ZU59VT7APZ2

Verteilerfeld, univers Z, Höhe 1350mm, 7-reihig, 1-feldig, mit APZ unten.Komplettfeld / Einbausatz zum Einbau in Zählerschränken System univers Z bestehend aus Verteilerfeld, APZ Feld und Zusatzeinrichtungen. Als Stromkreisverteilung, nach DIN 43870 zur Aufnahme von Modulargeräten (REG Geräte) auf DIN-Hutschiene sowie Gerätekomponenten für APZ Anwendung (Anschlusspunk Zählerplatz). Schnellmontage im Schrank durch Rast-System ohne Werkzeug bestehend aus 250 mm breitem Feld mit Traggerüst aus profiliertem Stahlblech, mit profilierten DIN Hutschienen 35x7,5 mm, mit fingersicheren PE/N-Klemmen in Stecktechnik, waagerecht montiert im oberen Verteiler, mit gelochter Montageplatte (Lochung 3,2 mm) und profilierter DIN Hutschiene 35x7,5 mm, Stahlblech verzinkt. Beiliegender RJ45 Buchse. APZ aufgebaut als vollständiges Kuststoffgehäuse mit seitlichen Leitungseinführungen im plombierten Bereich. Universalhaltebügel mit schraubloser Befestigung von Gerätekomponenten direkt auf dem Lochblech (einhängbar). Berührungsschutzabdeckungen aus Kunststoff mit Vierpunkt-Befestigung, serienmäßig plombierbar und integriertem Griff.

239,17 €*

Zubehör

Hager Hauptleitungsabzweigklemme 5-pol,25/2x16qmm K46N

Hauptleitungsabzweigklemme, 90SL, 5-polig, 80 A, 1,5-25 mm²

16,29 €*

Hager Plantasche, univers Stahlblech,IP43 FZ707

Plantasche, Stahlblech, mit Befestigungsschrauben für Türmontage.Plantasche zum Einbau für passenden Schrank.

23,36 €*

Hager Plantasche, univers T33mm, selbstklebend FZ818

Plantasche, Kunststoff, DIN A4, selbstklebend.Plantasche zum Einbau für passenden Schrank.

23,11 €*

> 500 lagernd

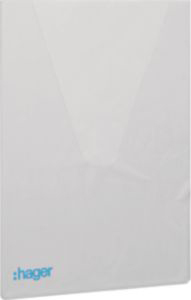

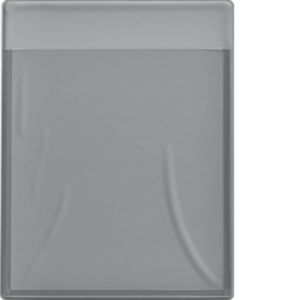

Hager Plantasche selbstklebend A4,Klarsicht FZ794

Plantasche, Klarsicht, DIN A4, selbstklebend.Plantasche zum Einbau für passenden Schrank.

2,96 €*

Hager Hauptleitungsklemme 4p, fingersicher KH 24 C

Hauptleitungsabzweigklemme universZ 4P 2x25/2x16mm² fingersicher

19,01 €*

Nur 2 auf Lager!

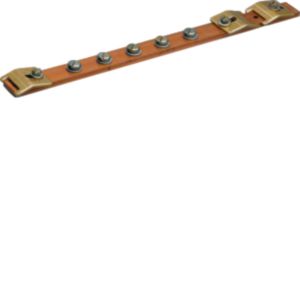

Hager Erdungsschiene,Univers CU 20x5mm,1-feld UZ010

Erdungsschiene, universN, Cu 20 x 5 mm, 1-feldig.Schutzleiterverbindung als Cu-Schiene 20 x 5 mm mit Schrauben zur PE-Befestigung zwischen den Tragschienen zum Schrankeinbau .

43,25 €*

Nur 1 auf Lager!

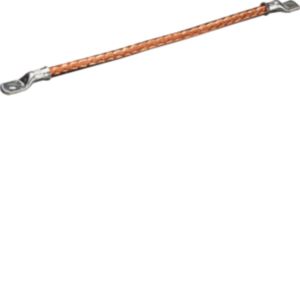

Hager Erdungsleitung,univers UZ009

Erdungsleitung, universN, 25mm², Länge = 300 mm, beidseitig Kabelschuh 6mm / 8mm.Erdungsleitung mit Kabelschuh M8 und M6.

15,59 €*

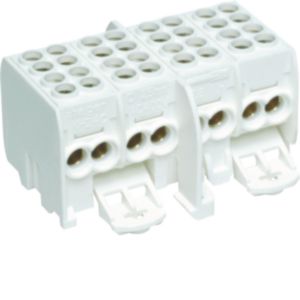

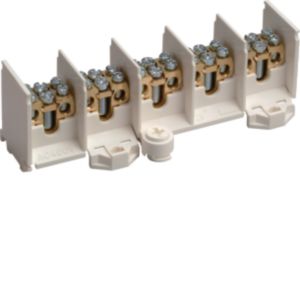

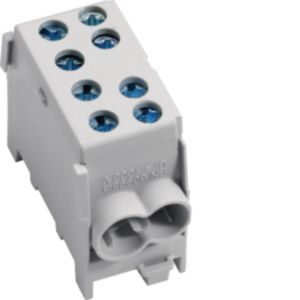

Hager Hauptleitungsklemme 5pol. KH45A

Hauptleitungsabzweigklemme 5polig, 2x35mm²-2x25mm² je Pol, IP20, 3x L, 1xPE, 1xN

46,14 €*

Hager Hauptleitungsklemme 35qmm, 1-p. fingers. KH35E

Hauptleitungsabzweigklemme 1polig, 2x35mm²-2x25mm², IP20, Farbe: Grün

10,37 €*

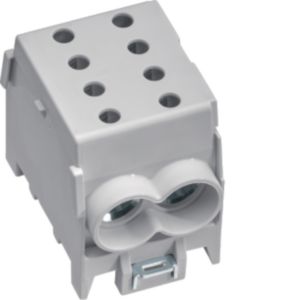

Hager Hauptleitungsklemme 35qmm, 1-p. fingers. KH35L

Hauptleitungsabzweigklemme 1polig, 2x35mm²-2x25mm², IP20, Farbe: Grau

10,37 €*

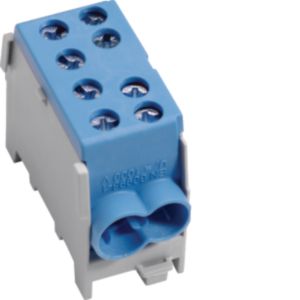

Hager Hauptleitungsklemme 35qmm, 1-p. fingers. KH35N

Hauptleitungsabzweigklemme 1polig, 2x35mm²-2x25mm², IP20, Farbe: Blau

10,37 €*

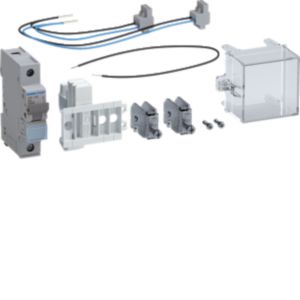

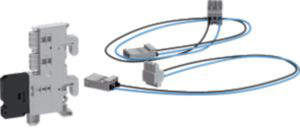

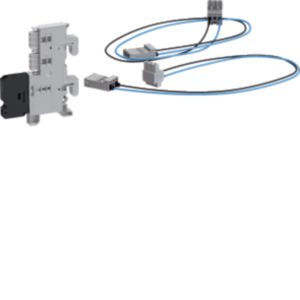

Hager Paket Spannungsversorgung APZ/RfZ,1400mm,LS 6A ZY5N2LS

Bestückungspaket für Spgsversorgung APZ/RfZ, f. Bauhöhe 1400mm, LS 6A im NAR

87,50 €*

Hager Paket Spannungsversorgung RfZ,1400mm,SABO 1.6A ZY5N1SA

Bestückungspaket für Spgsversorgung RfZ, f. Bauhöhe 1400mm, mit SABO 1.6A im NAR

Varianten ab 82,03 €*

79,27 €*

Hager Paket Spannungsversorgung APZ/RfZ,1400mm,1.6A ZY5N2SA

Bestückungspaket für Spgsversorgung APZ/RfZ, f. Bauhöhe 1400mm, SABO 1.6A im NAR

81,75 €*

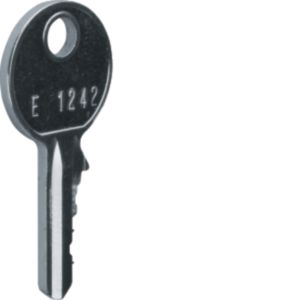

Hager Ersatzschlüssel f.FZ597 FZ596

Ersatzschlüssel, univers, für Schließung FZ597N, Schließ-Nr. 1242E

10,13 €*

Hager Hauptleitungsabzweigklemme 1-pol,2x70/2x50qmmgr KH70G

Hauptleitungsabzweigklemme 1polig, 4x70mm², IP20, Farbe: Grau

13,85 €*

Hager Schließung,univers m.2 Schlüssel FZ597N

Schließung, univers, mit 2 Schlüsseln, für Schrank IP44/54, Schließ-Nr. 1242E

16,29 €*

Nur 5 auf Lager!

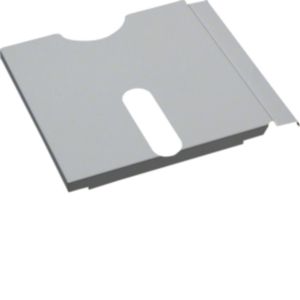

Hager Tunnelschieber,univers FZ365N

Tunnelschieber, univers, horizontal, Schrank IP44/54 zu Kabelanschlusskasten.Tunnelschieber als mechanische Schrankverbindungen und zum isolierten Durchführen von Leitungen und Sammelschienen, passend zum Schrank IP44 oder IP54 .

10,60 €*

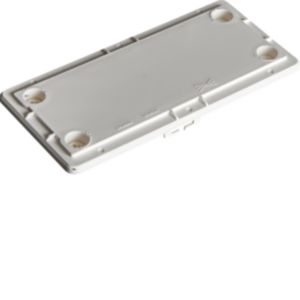

Hager Leitungseinführung oben/unten, IP44/54 FZ425

Leitungseinführung,univers,für plombierten Bereich, zum Ausschneiden, IP44/54.Leitungseinführung oben und unten für plombierten Bereich zum Schrankeinbau.

20,15 €*

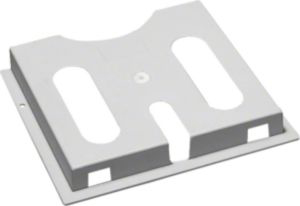

Hager Leitungseinführung f.plom.Ber.,IP44/54 FZ426

Leitungseinführung,univers,für nicht plombiertenBereich,zum Durchstecken,IP44/54.Leitungseinführung oben und unten für nicht plombierten Bereich zum Schrankeinbau.

20,22 €*

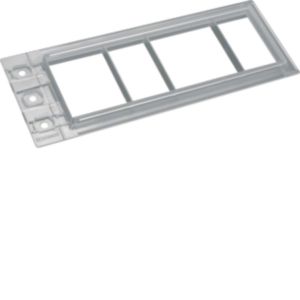

Hager Leitungseinführungsflansch IP44,univers FZ468N

Leitungseinführung, univers, IP44/54, ohne Vorprägungen.Leitungseinführungsflansche für oben und unten zum Schrankeinbau.

23,03 €*

Nur 9 auf Lager!

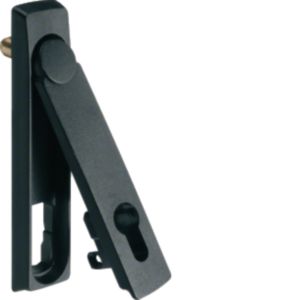

Hager Schließung,univers Schwenkhebelgriff FZ534N

Schwenkhebel, univers, für Profilhalbzylinder 40mm, für Schrank IP44/54.Schwenkhebelgriff für Profilhalbzylinder 40 mm für passenden Schrank.Hinweis (nur bei Wandschränken beachten): Verwendung von einem Schwenkhebel müssen die Schubstangen ausgetauscht werden. Bei Einsatz eines Blendrahmens kann kein Schwenkhebelgriff verwendet werden.

61,80 €*

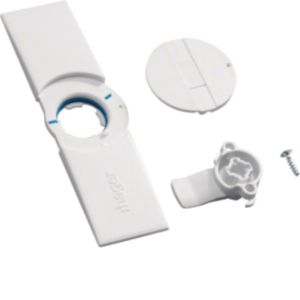

Hager Türschild m.Klappgriff FZ598N

Türschild mit Klappgriff, univers, für Schrank IP44

7,22 €*

Nur 10 auf Lager!

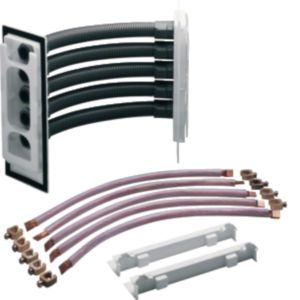

Hager Eckverbinder,univers 5p ZM75S

Sammelschienen-Eckverbinder, univ.Z, Schrank/Schrank, 5-polig, 35mm², CU-12x5 mm.Eckverbinder zum Verbinden der Sammelschienen bei Montage über Eck für 2 passende Schränke.

561,39 €*

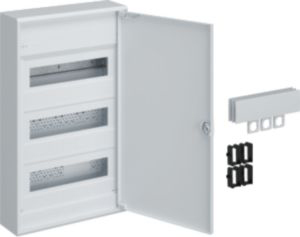

Hager Kleinverteiler, AP Volta IP30,3-reihig VA36APZ

Kleinv., Volta, APV, 3x12PLE, IP30, Tür und RJ45-Buchse.Installationskleinverteiler auf Putz aus Kunststoff nach DIN VDE 0603/1 und DIN 43871, als Abschlusspunkt-Zählerplatz (APZ) außerhalb des Zählerschrankes nach Anwendungsregel AR4101. Aufputzverteiler APZ bestehend aus Kunststoffbodenplatte mit serienmäßigem Leitungsabfang, DIN Hutschiene aus verzinktem Stahlblech, zwei gelochte Montageplatten, RJ45-Buchse und drei Rohrdurchführungen für Elektroinstallationsrohr (Rohrdurchmesser 25 mm). Geräteabdeckung aus Kunststoff mit 46 mm Geräteschlitz, serienmäßig plombierbar und drei sperrbare Abdeckstreifen. Tür aus Stahlblech pulverbeschichtet und eingebrannt. Tür frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappenden Griff. Türanschlag rechts oder links. Hinweise: Aufputzverteiler APZ ist räumlich in der Nähe zum Zählerschrank zu installieren. Beigelegte Rohrdurchführungen für Leerrohre (nicht enthalten) vom Zählerplatz zum APZ sowie vom APZ zum Abschlusspunkt Linientechnik (APL). Türschloss oder/und Schutzkontaktsteckdosen zur Spannungsversorgung kann optional montiert werden.

113,27 €*

Hager Plantasche DIN A4 FZ757A4

Plantasche selbstklebend DIN A4, verstärkt, mit Dehnungsfalte.Plantasche zum Einbau für passenden Schrank.

9,32 €*

Hager Tunnelschieber universZ RfZ,horiz.IP44/54 FZ366N

Tunnelschieber,universZ,RfZ, horizontal, Schrank IP44/54

6,29 €*

Nur 8 auf Lager!

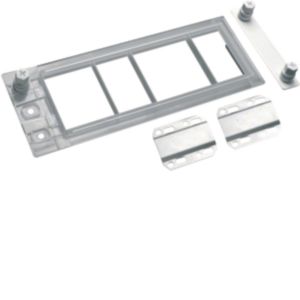

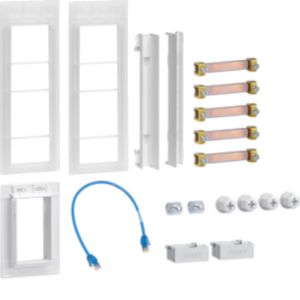

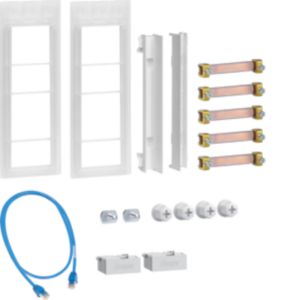

Hager Verbindungssatz universZ eHZ, Schrank/Schrank ZM01MS

Verbindungssatz, universZ, eHZ, Schrank/Schrank, inkl. WAN-Verbindung

155,48 €*

Hager Verbindungssatz universZ 3Pkt.Schrank/Schrank ZM02MS

Verbindungssatz, universZ, 3-Punkt, Schrank/Schrank, inkl. WAN-Verbindung

156,94 €*

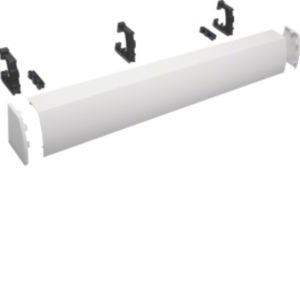

Hager Kabelrangierkanal B1300,RAL9010 FZ445N

Kabelrangierkanal, 5-feldig, aufsteckbar, H x B x T176 x 1300 x 135mm, RAL9010.Elektro-Installationskanal-System Rangierkanal-Set RK aus Kunststoff, als Übergang zwischen verlegten Leitungen oder Installationskanälen und Verteilerschränke. Rangierkanal Set bestehend aus Kanalprofil mit Sollbruchstellen zum Ausklinken für Installationskanäle für Tiefe 40, 50 und 60 mm. Steckbare und verschiebbare Profilhaltern mit Putzausgleich, mit Rastnasen für Verteilerschränke IP44/55 mit Tiefe 150 und 205 mm. Zwei Profilhalter für Schränke bis Feldbreite 800 mm sowie drei Profilhaltern bis Feldbreite 1300 mm. Aufsteckbare Endkappen für links und rechts sind zu verschließen.

113,79 €*

Nur 9 auf Lager!

Hager Verbindungssatz,univers horizontal,IP44 FZ737B

Verbindungssatz, univers Z, für Schrankverbindung IP44/54 horizontal.Verbindungssatz für 2 passende Schränke nebeneinander.

32,93 €*

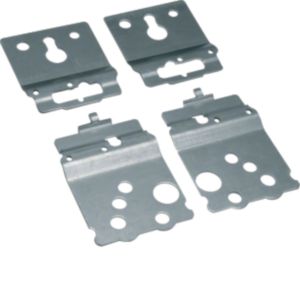

Hager Befestigungslasche für Schrank IP44 FZ803B

Befestigungslaschen, univers, für Schrank IP44 / IP54, außen

11,92 €*

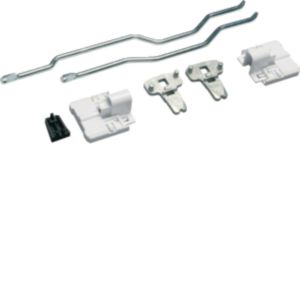

Hager Schubstange,univers f.IP54,Schließ.,1400 FZ839N

Schubstangen, univers, für IP54 Schließung, Höhe 1400mm.Schubstangen zum Einbau von Schließungen mit Schwenkhebelgriff, für passenden Schrank.

62,84 €*

Nur 5 auf Lager!

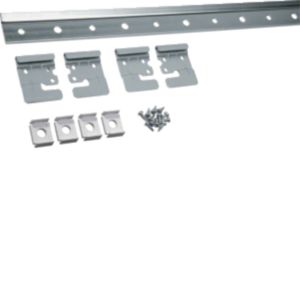

Hager Aufhängeschiene für Schrank IP44 FZ890N

Aufhängeschiene, univers, 2m, für Schrank IP44 / IP54.Einzel-Aufhängeschiene mit 4 Einhängelaschen zur einfachen Aufputz-Schrankmontage für passenden Schrank IP44 oder IP54.

92,48 €*

Kunden kauften auch

> 500 lagernd

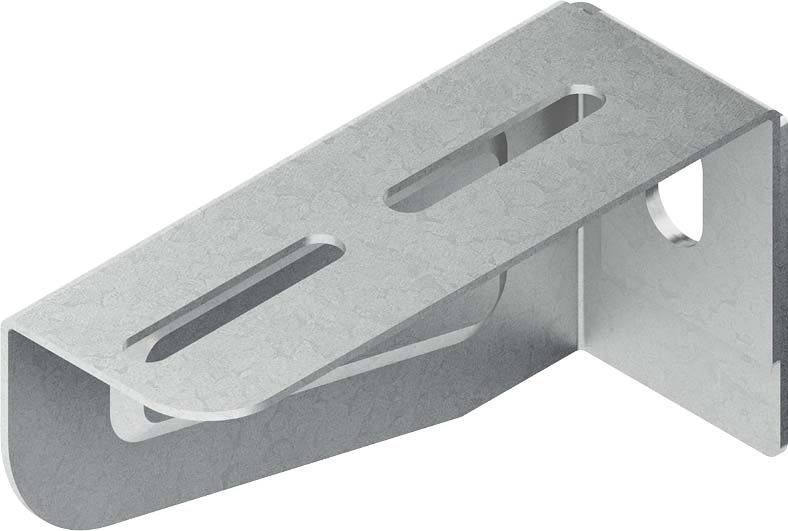

Niedax Wandausleger KTAM 100

Hängestiel- und Wandausleger, mittelschwer, zur Wand- und Hängestielmontage, einschließlich anteilmäßigen Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. VDE zertifiziert! Abmessungen (ca. Maße) Auflagehöhe H : 60 mm Auflagelänge L : 110 mm Tragfähigkeit F bei L/2 : 1,2 kN im System geprüft Werkstoff Ausleger : Stahl, bandverzinkt nach DIN EN 10346

2,21 €*

> 500 lagernd

Niedax Gitterrinne 54x100x3000mm, CITO MTC 54.100 V

Gitterrinne nach DIN EN 61537, U-förmig, aus Stahldrähten, punktgeschweißt, zur Schnellbefestigung mit angeschweißten Stoßstellenverbindern in den Seiten und im Boden. VDE zertifiziert! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Abmessungen (ca. Maße) Nennmaße H x B (innen) : 54 x 100 mm Längsdraht-Ø : 3,9 mm Bodenlängsdrahtabstand : 50 mm Querdraht-Ø : 3,9 mm Querdrahtabstand : 100 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 5110 mm² Werkstoff : Stahl, galvanisch verzinkt nach DIN EN ISO 19598, blaupassiviert

Inhalt: 3 M (8,10 €* / 1 M)

24,31 €*

> 500 lagernd

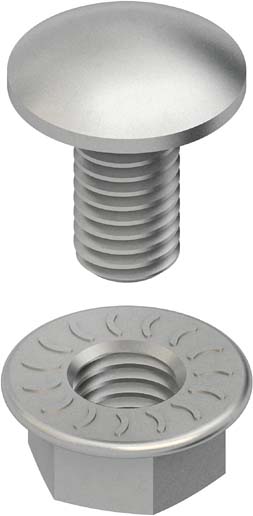

Niedax Schraube Flachrundkopf FLM 6X12 F

Flachrundschraube ähnlich DIN 603, inklusive verzahnter Flanschmutter nach DIN EN 1661. Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! Abmessungen (ca. Maße) Gewinde : M 6 Länge L : 12 mm Festigkeitsklasse : 4.8 Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Varianten ab 10,06 €*

0,20 €*

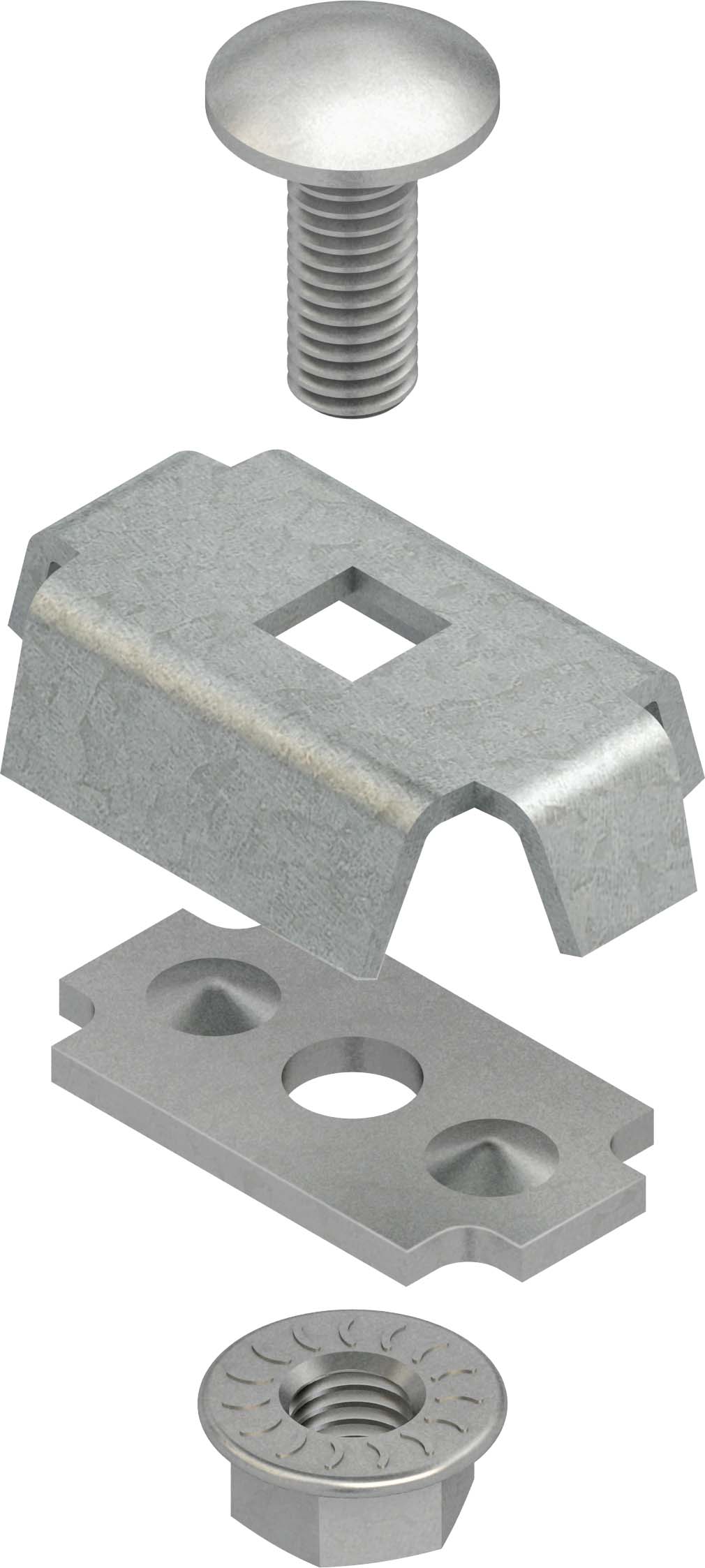

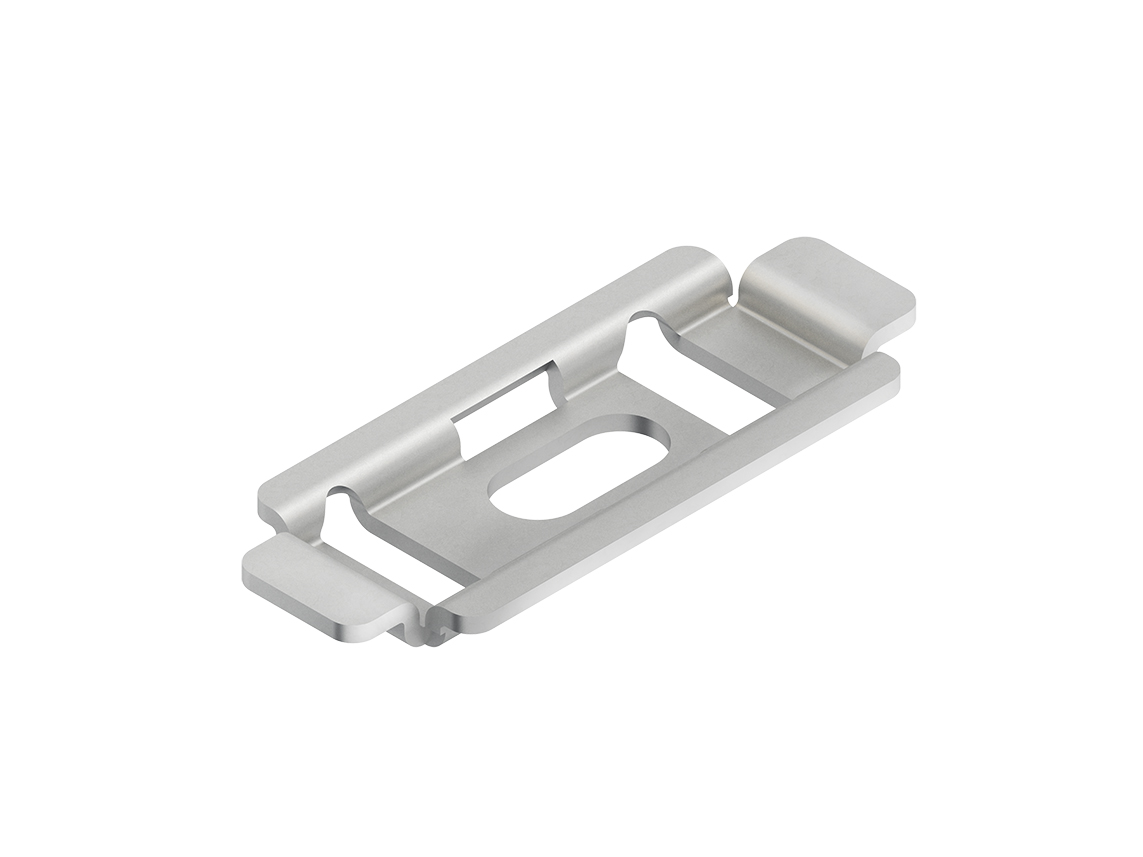

Niedax Universal-Verbinder GRV 6

Universalverbinder, zweiteilig, zur Erstellung von durchlaufenden Gitterrinnen und zur variablen Herstellung von Formstücken, einschließlich anteilmäßigem tauchfeuerverzinkten Befestigungszubehör. Verwendbar für : Gitterrinnen mit einem Draht-Ø 3,9 - 5 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

0,87 €*

Nur 10 auf Lager!

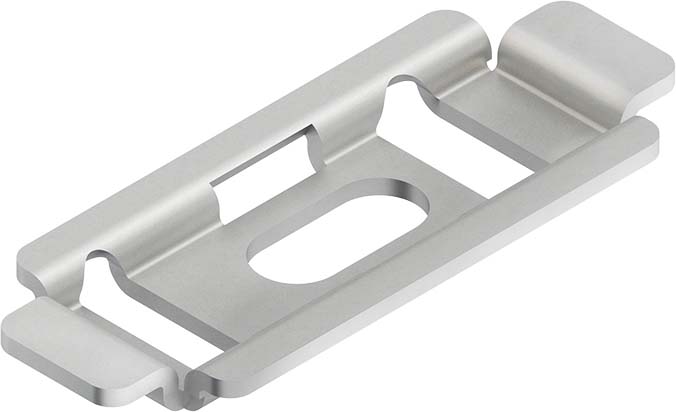

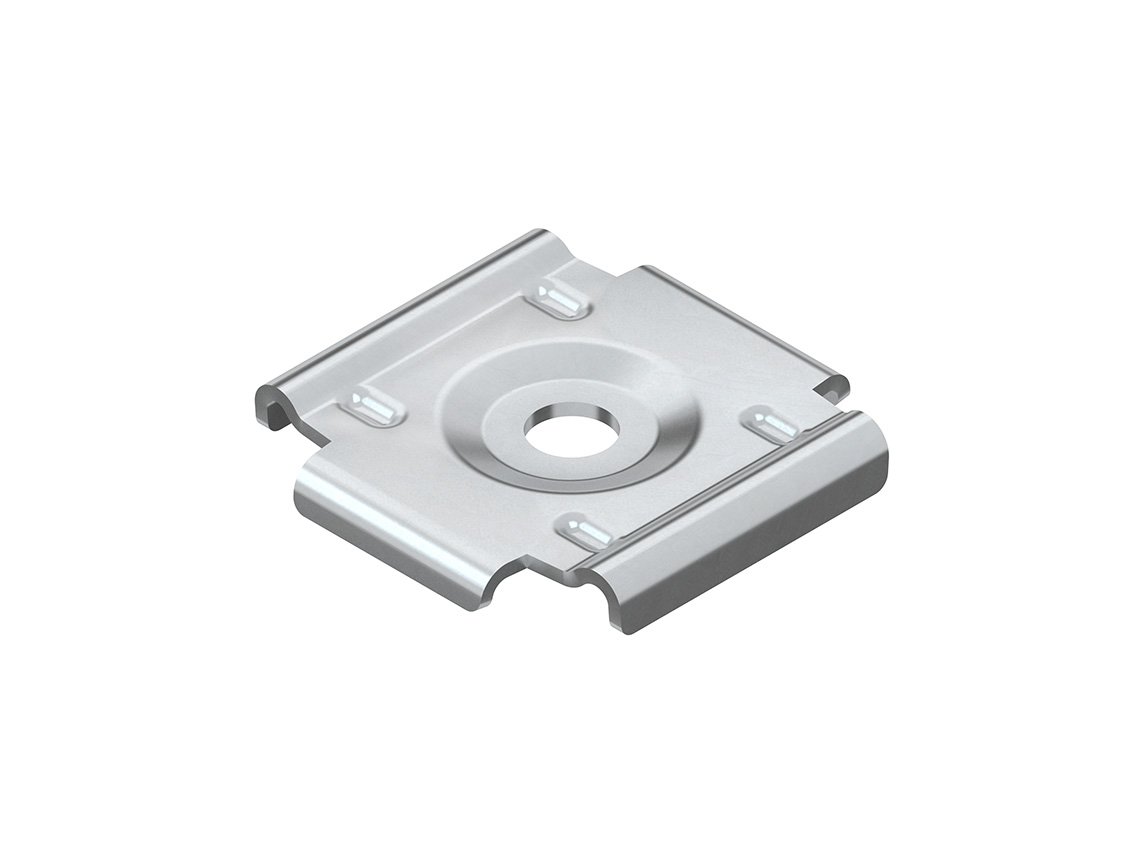

Niedax Befestigungsplatte GRBP 6 S

Gitterrinnenbefestigungsplatte, zur Wand-/Boden- und Auslegerbefestigung von Gitterrinnen, zur Wandbefestigung für Gitterinnen mit einer Breite = 100 mm und mind. zwei seitlichen Längsdrähten, zur Boden-/Auslegerbefestigung in Querrichtung für Gitterinnen mit einer Breite = 100 mm und mind. zwei Längsdrähten im Boden mit einem mittigen Abstand von 50 mm und zur Boden-/Auslegerbefestigung in Längsrichtung mit mind. zwei Längsdrähten im Boden mit einem mittigen Abstand von 20 mm. Befestigungszubehör muss je nach Anwendungsfall gesondert bestellt werden. VDE zertifiziert! Verwendung Wandbefestigung : GR 60.100 GRS 60.100 MTC 105.100 MTS 105.100 MTCG 50.100 Verwendung Boden-/Auslegerbefestigung in Querrichtung : alle Niedax Gitterrinnen, MTC... .100 - ..., MTS... .100 - ...und MTCG 50.100 mit Ausnahme von GR 40.040, GRC 60.060 und GRCI 50.050 - 300 Verwendung Boden-/Auslegerbefestigung in Längsrichtung : GR 60.060 GRS 60.060 Verwendung Deckenbefestigung : MTCG 50.100 Verwendung Deckenabhängung : Verbindung MTCT 100 mit Deckenleuchte Verwendung Decken-, Wand-, Bodenbefestigung : MCH 8.20 Abmessungen (ca. Maße) : 56 x 22 mm Bef. Lochung : 7 x 15 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346

Inhalt: 50 STK (1,28 €* / 1 STK)

63,97 €*

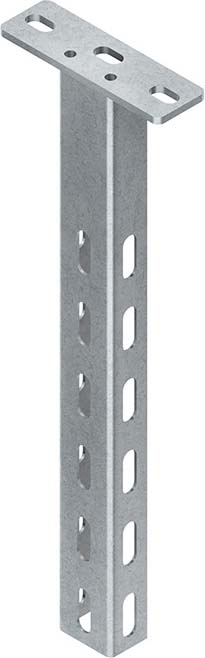

Niedax Hängestiel, U-Profil 43,5x29,5x301mm HU 4530/300 FL
