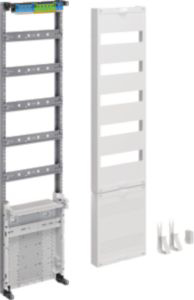

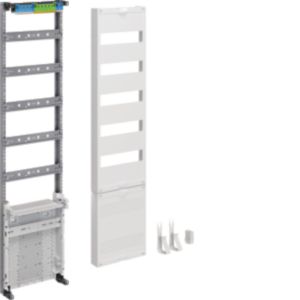

Hager Verteilerfeld, universZ 1050mm,1-feld, 5-r. ZU37VT5APZ2
ggf. Abbildung ähnlich
191,96 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2005715160
Hersteller:
Hager
Hersteller-Nr.:
ZU37VT5APZ2
EAN:
3250612532643
Versandart:
Paket
Hersteller Typ
ZU37VT5APZ2
Produktinformationen "Hager Verteilerfeld, universZ 1050mm,1-feld, 5-r. ZU37VT5APZ2"
Verteilerfeld, univers Z, Höhe 1050mm, 5-reihig, 1-feldig, mit APZ unten. Komplettfeld / Einbausatz zum Einbau in Zählerschränken System univers Z bestehend aus Verteilerfeld, APZ Feld und Zusatzeinrichtungen. Als Stromkreisverteilung, nach DIN 43870 zur Aufnahme von Modulargeräten (REG Geräte) auf DIN-Hutschiene sowie Gerätekomponenten für APZ Anwendung (Anschlusspunk Zählerplatz). Schnellmontage im Schrank durch Rast-System ohne Werkzeug bestehend aus 250 mm breitem Feld mit Traggerüst aus profiliertem Stahlblech, mit profilierten DIN Hutschienen 35x7,5 mm, mit fingersicheren PE/N-Klemmen in Stecktechnik, waagerecht montiert im oberen Verteiler, mit gelochter Montageplatte (Lochung 3,2 mm) und profilierter DIN Hutschiene 35x7,5 mm, Stahlblech verzinkt. Beiliegender RJ45 Buchse. APZ aufgebaut als vollständiges Kuststoffgehäuse mit seitlichen Leitungseinführungen im plombierten Bereich. Universalhaltebügel mit schraubloser Befestigung von Gerätekomponenten direkt auf dem Lochblech (einhängbar). Berührungsschutzabdeckungen aus Kunststoff mit Vierpunkt-Befestigung, serienmäßig plombierbar und integriertem Griff.
Eigenschaften "Hager Verteilerfeld, universZ 1050mm,1-feld, 5-r. ZU37VT5APZ2"
| Abschlusspunkt Zählerplatz (APZ): | ja |
|---|---|
| Anzahl der DIN-Schienen: | 5 |
| Anzahl der Teilungseinheiten pro DIN-Schiene: | 12 |
| Art der Abdeckung: | Sichtfenster |
| Breite: | 250 mm |
| EAN: | 3250612532643 |
| Herstellerartikelnummer: | ZU37VT5APZ2 |
| Höhe: | 1050 mm |
| Markenname: | Hager |
| Mit Abdeckung: | ja |
| Mit Montageplatte: | ja |
| Mit N-PE-Klemmen: | ja |
| Tiefe: | 96 mm |
| Ursprungsland: | DE |
| Zolltarifnummer: | 85381000 |
Geeignet für
> 500 lagernd
Hager Abdeckstreifen RAL9010 brechbar,219mm S35S
2,68 €*
Abdeckstreifen, univers Z, 219 mm, für 12 PLE, brechbar. Abdeckstreifen für Verteilerfeld.
Hager Zählerschrank,universZ 1100x300x205,IP44 ZB31S
270,21 €*
Zählerschrank, univers Z, 1100x300x205 mm,Schutzklasse II, 84 Platzeinheiten. Schrankgehäuse nach DIN VDE 0603-1, Maßnorm DIN 43870 zur Aufputz, Unterputz oder teilversenkter Montage. Zum Aufbau einer Zählerverteileranlage bis 355 A, Bemessungsspannung 230/400 V 50 Hz. Schutzart IP31 (IP44/IP54 nach DIN VDE 0470-1), Schutzklasse II schutzisoliert, Schutzart IP3X hinter der Tür. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, stabil profiliertem 1 mm dickem Stahlblech. Innenauskleidung komplett aus Kunststoff. Leitungseinführungen oben und unten durch eingebaute Kunststoffflanschplatten, rückseitige Vorprägung im Kunststoffteil und seitlich eingebaute Kunststoff-Flanschplatten im Bereich des NAR (geeignet als Sammelschienendurchführung), des RfZ (nur bei Bauhöhe 1100 mm) und des AAR. Tür frontbündig mit innenliegenden, justierbaren Scharnieren, wahlweise rechts oder links anschlagbar mit 110° Öffnungswinkel. Türverschluss mit Vorreiber, ab Breite 800 mm und bei allen Schränken ab einer Höhe von 1250 mm mit Stangenverschluss mit Dreipunktschließung. Türverschluss durch andere Schließungen austauschbar. Schrank nebeneinander und übereinander anflanschbar. Schrankgröße 1- bis 5-feldrig mit 72 bis 540 Platzeinheiten (PLE). Hinweis: Bei einer Schrank-Schrank-Verbindung immer einen Verbindungssatz verwenden (Zubehör). Im AAR-Bereich kann die Kunststoff-Flanschplatten entfernt werden und optional eine Schutzkontaktsteckdose (Typ F) oder eine CEE-Steckdose eingebaut werden.
Hager Zählerschrank,universZ 1100x550x205,IP44 ZB32S
321,52 €*
Zählerschrank, univ.Z, 1100x550x205 mm, Schutzklasse II, 168 Platzeinheiten. Schrankgehäuse nach DIN VDE 0603-1, Maßnorm DIN 43870 zur Aufputz, Unterputz oder teilversenkter Montage. Zum Aufbau einer Zählerverteileranlage bis 355 A, Bemessungsspannung 230/400 V 50 Hz. Schutzart IP31 (IP44/IP54 nach DIN VDE 0470-1), Schutzklasse II schutzisoliert, Schutzart IP3X hinter der Tür. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, stabil profiliertem 1 mm dickem Stahlblech. Innenauskleidung komplett aus Kunststoff. Leitungseinführungen oben und unten durch eingebaute Kunststoffflanschplatten, rückseitige Vorprägung im Kunststoffteil und seitlich eingebaute Kunststoff-Flanschplatten im Bereich des NAR (geeignet als Sammelschienendurchführung), des RfZ (nur bei Bauhöhe 1100 mm) und des AAR. Tür frontbündig mit innenliegenden, justierbaren Scharnieren, wahlweise rechts oder links anschlagbar mit 110° Öffnungswinkel. Türverschluss mit Vorreiber, ab Breite 800 mm und bei allen Schränken ab einer Höhe von 1250 mm mit Stangenverschluss mit Dreipunktschließung. Türverschluss durch andere Schließungen austauschbar. Schrank nebeneinander und übereinander anflanschbar. Schrankgröße 1- bis 5-feldrig mit 72 bis 540 Platzeinheiten (PLE). Hinweis: Bei einer Schrank-Schrank-Verbindung immer einen Verbindungssatz verwenden (Zubehör). Im AAR-Bereich kann die Kunststoff-Flanschplatten entfernt werden und optional eine Schutzkontaktsteckdose (Typ F) oder eine CEE-Steckdose eingebaut werden.
Hager Zählerschrank,universZ 1100x800x205,IP44 ZB33S
450,07 €*
Zählerschrank, univers Z, 1100x800x205 mm, Schutzklasse II, 252 Platzeinheiten. Schrankgehäuse nach DIN VDE 0603-1, Maßnorm DIN 43870 zur Aufputz, Unterputz oder teilversenkter Montage. Zum Aufbau einer Zählerverteileranlage bis 355 A, Bemessungsspannung 230/400 V 50 Hz. Schutzart IP31 (IP44/IP54 nach DIN VDE 0470-1), Schutzklasse II schutzisoliert, Schutzart IP3X hinter der Tür. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, stabil profiliertem 1 mm dickem Stahlblech. Innenauskleidung komplett aus Kunststoff. Leitungseinführungen oben und unten durch eingebaute Kunststoffflanschplatten, rückseitige Vorprägung im Kunststoffteil und seitlich eingebaute Kunststoff-Flanschplatten im Bereich des NAR (geeignet als Sammelschienendurchführung), des RfZ (nur bei Bauhöhe 1100 mm) und des AAR. Tür frontbündig mit innenliegenden, justierbaren Scharnieren, wahlweise rechts oder links anschlagbar mit 110° Öffnungswinkel. Türverschluss mit Vorreiber, ab Breite 800 mm und bei allen Schränken ab einer Höhe von 1250 mm mit Stangenverschluss mit Dreipunktschließung. Türverschluss durch andere Schließungen austauschbar. Schrank nebeneinander und übereinander anflanschbar. Schrankgröße 1- bis 5-feldrig mit 72 bis 540 Platzeinheiten (PLE). Hinweis: Bei einer Schrank-Schrank-Verbindung immer einen Verbindungssatz verwenden (Zubehör). Im AAR-Bereich kann die Kunststoff-Flanschplatten entfernt werden und optional eine Schutzkontaktsteckdose (Typ F) oder eine CEE-Steckdose eingebaut werden.
Hager Zählerschrank,universZ 1100x1050x205,IP44 ZB34S
552,97 €*
Zählerschrank, univers Z, 1100x1050x205 mm, Schutzklasse II, 336 Platzeinheiten. Schrankgehäuse nach DIN VDE 0603-1, Maßnorm DIN 43870 zur Aufputz, Unterputz oder teilversenkter Montage. Zum Aufbau einer Zählerverteileranlage bis 355 A, Bemessungsspannung 230/400 V 50 Hz. Schutzart IP31 (IP44/IP54 nach DIN VDE 0470-1), Schutzklasse II schutzisoliert, Schutzart IP3X hinter der Tür. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, stabil profiliertem 1 mm dickem Stahlblech. Innenauskleidung komplett aus Kunststoff. Leitungseinführungen oben und unten durch eingebaute Kunststoffflanschplatten, rückseitige Vorprägung im Kunststoffteil und seitlich eingebaute Kunststoff-Flanschplatten im Bereich des NAR (geeignet als Sammelschienendurchführung), des RfZ (nur bei Bauhöhe 1100 mm) und des AAR. Tür frontbündig mit innenliegenden, justierbaren Scharnieren, wahlweise rechts oder links anschlagbar mit 110° Öffnungswinkel. Türverschluss mit Vorreiber, ab Breite 800 mm und bei allen Schränken ab einer Höhe von 1250 mm mit Stangenverschluss mit Dreipunktschließung. Türverschluss durch andere Schließungen austauschbar. Schrank nebeneinander und übereinander anflanschbar. Schrankgröße 1- bis 5-feldrig mit 72 bis 540 Platzeinheiten (PLE). Hinweis: Bei einer Schrank-Schrank-Verbindung immer einen Verbindungssatz verwenden (Zubehör). Im AAR-Bereich kann die Kunststoff-Flanschplatten entfernt werden und optional eine Schutzkontaktsteckdose (Typ F) oder eine CEE-Steckdose eingebaut werden.
Hager Zählerschrank,universZ 1100x1300x205,IP44 ZB35S
693,24 €*
Zählerschrank, univers Z, 1100x1300x205 mm, Schutzklasse II, 420 Platzeinheiten. Schrankgehäuse nach DIN VDE 0603-1, Maßnorm DIN 43870 zur Aufputz, Unterputz oder teilversenkter Montage. Zum Aufbau einer Zählerverteileranlage bis 355 A, Bemessungsspannung 230/400 V 50 Hz. Schutzart IP31 (IP44/IP54 nach DIN VDE 0470-1), Schutzklasse II schutzisoliert, Schutzart IP3X hinter der Tür. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, stabil profiliertem 1 mm dickem Stahlblech. Innenauskleidung komplett aus Kunststoff. Leitungseinführungen oben und unten durch eingebaute Kunststoffflanschplatten, rückseitige Vorprägung im Kunststoffteil und seitlich eingebaute Kunststoff-Flanschplatten im Bereich des NAR (geeignet als Sammelschienendurchführung), des RfZ (nur bei Bauhöhe 1100 mm) und des AAR. Tür frontbündig mit innenliegenden, justierbaren Scharnieren, wahlweise rechts oder links anschlagbar mit 110° Öffnungswinkel. Türverschluss mit Vorreiber, ab Breite 800 mm und bei allen Schränken ab einer Höhe von 1250 mm mit Stangenverschluss mit Dreipunktschließung. Türverschluss durch andere Schließungen austauschbar. Schrank nebeneinander und übereinander anflanschbar. Schrankgröße 1- bis 5-feldrig mit 72 bis 540 Platzeinheiten (PLE). Hinweis: Bei einer Schrank-Schrank-Verbindung immer einen Verbindungssatz verwenden (Zubehör). Im AAR-Bereich kann die Kunststoff-Flanschplatten entfernt werden und optional eine Schutzkontaktsteckdose (Typ F) oder eine CEE-Steckdose eingebaut werden.
Alternativ

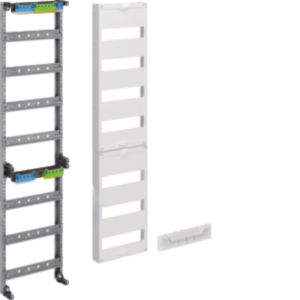

Hager Einbausatz, universZ 1050mm,VT,7reihig ZU37KS
