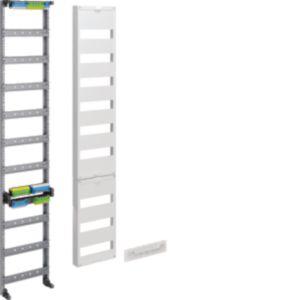

Hager Einbausatz, universZ 1350mm,VT,9reihig ZU59KS
ggf. Abbildung ähnlich
179,08 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 3-5 Werktage
Produktnummer:
2000714470
Hersteller:
Hager
Hersteller-Nr.:
ZU59KS
EAN:
3250617811354
Versandart:
Sperrgut
Hersteller Typ
ZU59KS
Produktinformationen "Hager Einbausatz, universZ 1350mm,VT,9reihig ZU59KS"
Verteilerfeld, univers Z, Höhe 1350mm, 9-reihig, 1-feldig, PE/N waagerecht. Innenausbau für Verteilerfelder Einbausätze für Verteiler nach Maßnorm DIN 43 870 zum Einbau in Zählerschränke System univers Z zur Stromkreisverteilung. Bestehend aus 250 mm breiten Feldern mit Traggerüst aus profiliertem Stahlblech Verteilerfelder im Rastermaßsystem mit Hutschienen 35x7,5 mm und fingersicheren PE/N-Klemmen in Stecktechnik. Abdeckhaube aus Kunststoff Höhe 300 mm oder 450 mm zur Einhaltung der Schutzisolierung, Schutzart und Berührungsschutz. Alle Hauben mit Plombierschieber zur Plombierung, integriertem Griff und 46 mm Geräteschlitz mit je 12 Platzeinheiten pro 150 mm Rasterns. Die Felder sind mit einem Rastsystem ausgestattet, das einen schnellen und einfachen Schrankeinbau ohne Werkzeug erlaubt.
Eigenschaften "Hager Einbausatz, universZ 1350mm,VT,9reihig ZU59KS"
| Abschlusspunkt Zählerplatz (APZ): | nein |
|---|---|
| Anzahl der DIN-Schienen: | 9 |
| Anzahl der Teilungseinheiten pro DIN-Schiene: | 12 |
| Art der Abdeckung: | mit Ausschnitt |
| Breite: | 250 mm |
| EAN: | 3250617811354 |
| Höhe: | 1350 mm |
| Markenname: | Hager |
| Mit Abdeckung: | ja |
| Mit Montageplatte: | nein |
| Mit N-PE-Klemmen: | ja |
| Tiefe: | 45 mm |
| Typ: | ZU59KS |
| Ursprungsland: | DE |
| Zolltarifnummer: | 85381000 |
Alternativ
Hager Verteilerfeld, universZ 1350mm,1-feld, 7-r. ZU59VT7APZ2
236,81 €*
Verteilerfeld, univers Z, Höhe 1350mm, 7-reihig, 1-feldig, mit APZ unten. Komplettfeld / Einbausatz zum Einbau in Zählerschränken System univers Z bestehend aus Verteilerfeld, APZ Feld und Zusatzeinrichtungen. Als Stromkreisverteilung, nach DIN 43870 zur Aufnahme von Modulargeräten (REG Geräte) auf DIN-Hutschiene sowie Gerätekomponenten für APZ Anwendung (Anschlusspunk Zählerplatz). Schnellmontage im Schrank durch Rast-System ohne Werkzeug bestehend aus 250 mm breitem Feld mit Traggerüst aus profiliertem Stahlblech, mit profilierten DIN Hutschienen 35x7,5 mm, mit fingersicheren PE/N-Klemmen in Stecktechnik, waagerecht montiert im oberen Verteiler, mit gelochter Montageplatte (Lochung 3,2 mm) und profilierter DIN Hutschiene 35x7,5 mm, Stahlblech verzinkt. Beiliegender RJ45 Buchse. APZ aufgebaut als vollständiges Kuststoffgehäuse mit seitlichen Leitungseinführungen im plombierten Bereich. Universalhaltebügel mit schraubloser Befestigung von Gerätekomponenten direkt auf dem Lochblech (einhängbar). Berührungsschutzabdeckungen aus Kunststoff mit Vierpunkt-Befestigung, serienmäßig plombierbar und integriertem Griff.
Kunden kauften auch
> 500 lagernd
Niedax Wandausleger KTAM 100
2,13 €*
Hängestiel- und Wandausleger, mittelschwer, zur Wand- und Hängestielmontage, einschließlich anteilmäßigen Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. VDE zertifiziert! Abmessungen (ca. Maße) Auflagehöhe H : 60 mm Auflagelänge L : 110 mm Tragfähigkeit F bei L/2 : 1,2 kN im System geprüft Werkstoff Ausleger : Stahl, bandverzinkt nach DIN EN 10346
Hager Zählerschrank,universZ 1400x1300x205,IP44 ZB55S
913,69 €*
Zählerschrank, univers Z, 1400x1300x205 mm, Schutzklasse II, 540 Platzeinheiten. Schrankgehäuse nach DIN VDE 0603-1, Maßnorm DIN 43870 zur Aufputz, Unterputz oder teilversenkter Montage. Zum Aufbau einer Zählerverteileranlage bis 355 A, Bemessungsspannung 230/400 V 50 Hz. Schutzart IP31 (IP44/IP54 nach DIN VDE 0470-1), Schutzklasse II schutzisoliert, Schutzart IP3X hinter der Tür. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, stabil profiliertem 1 mm dickem Stahlblech. Innenauskleidung komplett aus Kunststoff. Leitungseinführungen oben und unten durch eingebaute Kunststoffflanschplatten, rückseitige Vorprägung im Kunststoffteil und seitlich eingebaute Kunststoff-Flanschplatten im Bereich des NAR (geeignet als Sammelschienendurchführung), des RfZ (nur bei Bauhöhe 1100 mm) und des AAR. Tür frontbündig mit innenliegenden, justierbaren Scharnieren, wahlweise rechts oder links anschlagbar mit 110° Öffnungswinkel. Türverschluss mit Vorreiber, ab Breite 800 mm und bei allen Schränken ab einer Höhe von 1250 mm mit Stangenverschluss mit Dreipunktschließung. Türverschluss durch andere Schließungen austauschbar. Schrank nebeneinander und übereinander anflanschbar. Schrankgröße 1- bis 5-feldrig mit 72 bis 540 Platzeinheiten (PLE). Hinweis: Bei einer Schrank-Schrank-Verbindung immer einen Verbindungssatz verwenden (Zubehör). Im AAR-Bereich kann die Kunststoff-Flanschplatten entfernt werden und optional eine Schutzkontaktsteckdose (Typ F) oder eine CEE-Steckdose eingebaut werden.
Niedax Schraube Flachrundkopf FLM 6X12 F
0,19 €*
Flachrundschraube ähnlich DIN 603, inklusive verzahnter Flanschmutter nach DIN EN 1661. Zur Verwendung im Funktionserhalt bzw. für Unterdecken mit brandschutztechnischen Anforderungen (Muster-Leitungsanlagen-Richtlinie MLAR 2/2015) bitte Zusatzvorschriften beachten! Abmessungen (ca. Maße) Gewinde : M 6 Länge L : 12 mm Festigkeitsklasse : 4.8 Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
> 500 lagernd
Niedax Universal-Verbinder GRV 6
0,96 €*
Universalverbinder, zweiteilig, zur Erstellung von durchlaufenden Gitterrinnen und zur variablen Herstellung von Formstücken, einschließlich anteilmäßigem tauchfeuerverzinkten Befestigungszubehör. Verwendbar für : Gitterrinnen mit einem Draht-Ø 3,9 - 5 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
Niedax Gitterrinne 54x100x3000mm, CITO MTC 54.100 V
23,44 €*
Gitterrinne nach DIN EN 61537, U-förmig, aus Stahldrähten, punktgeschweißt, zur Schnellbefestigung mit angeschweißten Stoßstellenverbindern in den Seiten und im Boden. VDE zertifiziert! Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten! Abmessungen (ca. Maße) Nennmaß H x B (innen) : 54 x 100 mm Längsdraht-Ø : 3,9 mm Bodenlängsdrahtabstand : 50 mm Querdraht-Ø : 3,9 mm Querdrahtabstand : 100 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 5110 mm² Werkstoff : Stahl, galvanisch verzinkt nach DIN EN ISO 2081, blaupassiviert
Inhalt: 3 M (7,81 €* / 1 M)

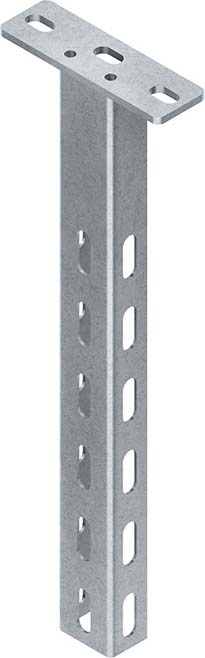

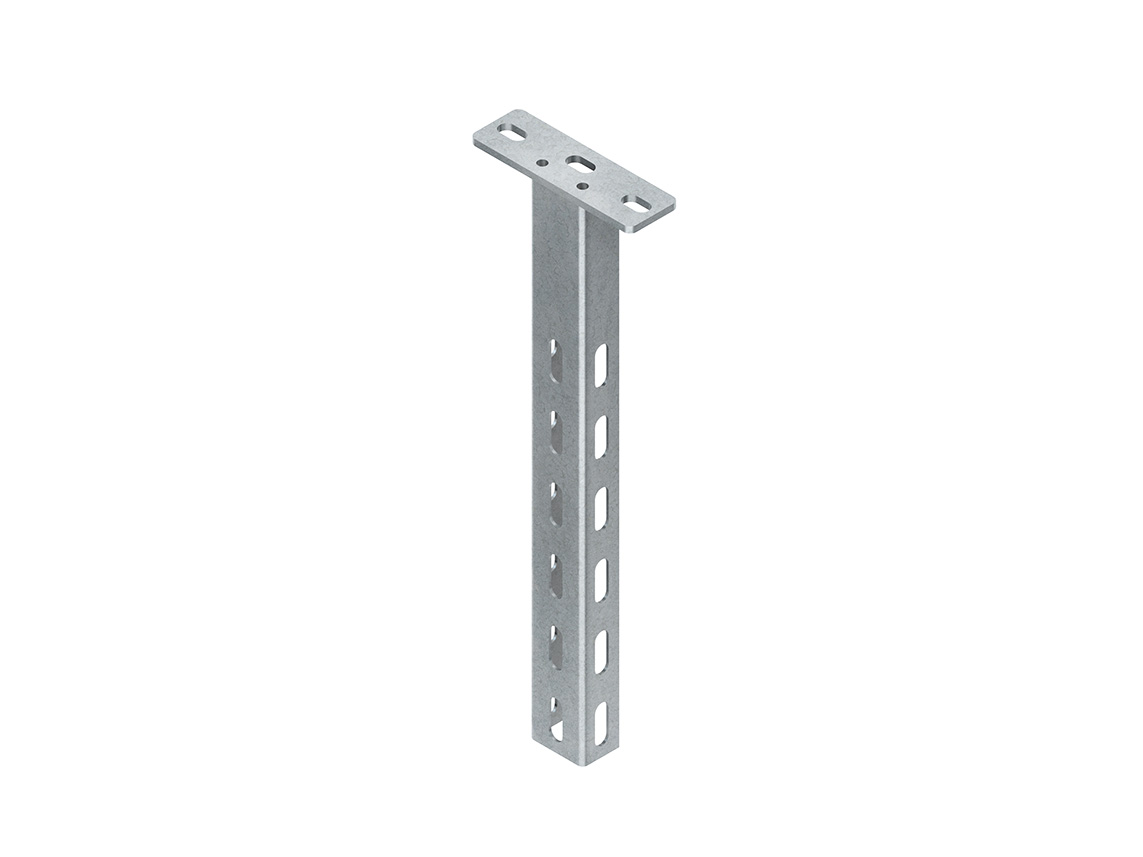

Niedax Hängestiel, U-Profil 43,5x29,5x301mm HU 4530/300 FL
