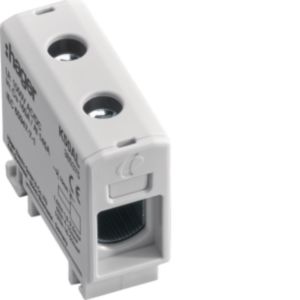

Hager Anschlussklemme 2,5-50 qmm, grau K50AL

Hauptleitungsabzweigklemme 5x25qmm fingersicher

Kleinverteiler, mit Schutzart IP65, 2-reihig, 24 verfügbare Teilungseinheiten, Bemessungsbetriebsspannung: 400V AC, Bemessungsisolationsspannung: 1000V AC, 1000V DC, oben und unten metrische Vorprägungen für universelle Leitungseinführungen mit Kabelverschraubungen und / oder Doppelmembranstutzen, oben mit elastischen Einführungen DMS M20 vorbestückt, mit PE/N-Klemmschiene mit jeweils 2 Klemmstellen 16mm² und 14 Klemmstellen 6mm²Abmessungen: 250 x 370 x 122mmBeigefügtes Zubehör: Doppelmembranstutzen: 2x M20, 1x M32, Verschlussstopfen, Abdeck- und BeschriftungsstreifenUnter nachfolgenden Links finden Sie weitere Informationen:MontageanleitungMaßzeichnungMontageanleitung

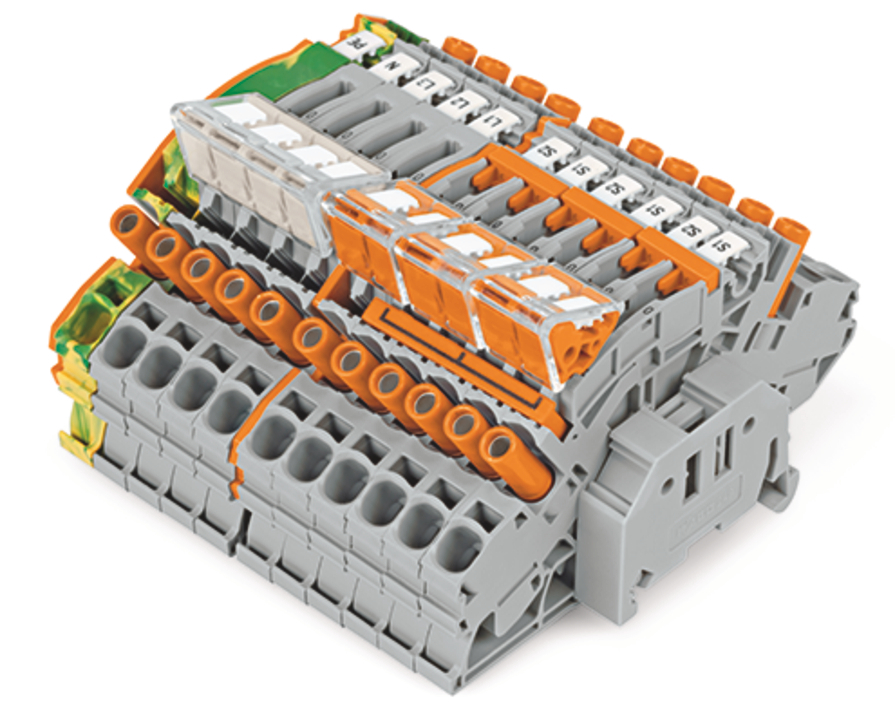

Klemmenblock für Strom- und Spannungswandler 6,00 mm² mehrfarbig

Kleinverteiler, mit Schutzart IP65, 1-reihig, 9 verfügbare Teilungseinheiten, Bemessungsbetriebsspannung: 400V AC, Bemessungsisolationsspannung: 1000V AC, 1000V DC, oben und unten metrische Vorprägungen für universelle Leitungseinführungen mit Kabelverschraubungen und / oder Doppelmembranstutzen, oben mit elastischen Einführungen DMS M20 vorbestückt, mit PE/N-Klemmschiene mit jeweils 2 Klemmstellen 16mm² und 5 Klemmstellen 6mm²Abmessungen: 200 x 200 x 122mmBeigefügtes Zubehör: Doppelmembranstutzen: 1x M20, 1x M32, Verschlussstopfen, Abdeck- und BeschriftungsstreifenUnter nachfolgenden Links finden Sie weitere Informationen:MontageanleitungMaßzeichnungMontageanleitung

Maximalstrom 3x80A, Stand-by-Verlust nur 0,5 Watt je Pfad. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 4 Teilungseinheiten = 70mm breit, 58mm tief. Genauigkeitsklasse B (1%). Mit S0-Schnittstelle. Der direkt messende Drehstromzähler misst die Wirkenergie anhand der zwischen den Eingängen und Ausgängen fließenden Ströme. Der Eigenverbrauch von nur maximal 0,5 Watt Wirkleistung je Pfad wird nicht gemessen und nicht angezeigt. Wie alle Zähler ohne MID-Konformitätserklärung in Europa nicht für die monetäre Stromabrechnung zugelassen. Es können 1, 2 oder 3 Außenleiter mit Strömen bis zu 80 A angeschlossen werden. Der Anlaufstrom beträgt 4OmA. Der N-Anschluss muss vorhanden sein. Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von zwei Wochen abgelesen werden. Der Leistungsbezug wird mit einem 100-mal je kWh blinkenden Balken im Display angezeigt. Serienmäßig auch als 2-Tarif-Zähler verwendbar: Mit Anlegen von 230V an die Klemmen E1/E2 wird auf einen zweiten Tarif umgeschaltet. Rechts neben dem Display befinden sich die Tasten MODE und SELECT, mit welchen gemäß Bedienungsanleitung im Menü geblättert wird. Zunächst schaltet sich die Hintergrundbeleuchtung ein. Danach können die Gesamt-Wirkenergie je Tarif, die Wirkenergie des rücksetzbaren Speichers RS1 bzw. RS2 sowie die Momentanwerte Leistung, Spannung und Strom je Außenleiter angezeigt werden. Fehlermeldung (false): Bei fehlendem Außenleiter oder falscher Stromrichtung werden false und der entsprechende Außenleiter im Display angezeigt.

Das D0 Sicherungs-System findet in Niederspannungs-Anlagen Anwendung, in denen die Sicherungs-Einsätze Laien zugänglich sind und durch diese ausgewechselt werden können. Es ist das modernste Schraub-Sicherungs-System und für 400VAC/250VDC ausgelegt. Die Baugrößen D01, D02 und D03 bilden das D0 System. D0 Sicherungs-Sockel werden gemeinsam mit D0 Sicherungs-Einsätzen zum Schutz von Leitungen und Anlagen eingesetzt. D0 Sicherungs-Einsätze schalten unzulässige Überströme und Kurzschlussströme bis zum Nennausschaltstrom sicher ab. Sie schützen elektrische Geräte und Anlagen auch vor der elektrodynamischen Wirkung von hohen Kurzschlussströmen. DIN VDE 0636-3, DIN EN 60743.
