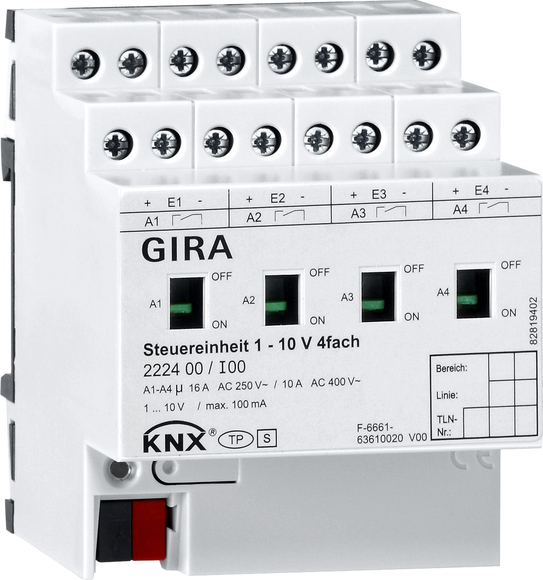

Gira Steuereinheit 1-10V 4fach Hand KNX 222400

Steuereinheit 1 10 V 4fach mit Handbetätigung für KNX - Die Steuereinheit schaltet und dimmt elektrische Verbraucher, die über eine Schnittstelle 1-10 V verfügen. - 5 Gerätekonfigurationen wählbar. Hierdurch erfolgt die Zuordnung der 4 einzeln ansteuerbaren Dimmkanäle auf die Schaltausgänge (z. B. 4 Dimmkanäle werden einem Schaltrelais zur Ansteuerung einer RGBW-Leuchte zugeordnet). - Relaisausgänge, die keinem Dimmkanal zugeordnet sind, sind als frei agierende Schaltaktorkanäle nutzbar. - Reaktionen bei Busspannungsausfall und -wiederkehr und nach einem ETS-Programmiervorgang einstellbar. - Handbetätigung der Ausgänge unabhängig vom Bus mit mechanischer Schaltstellungsanzeige. - Verzögerung für aktiv sendende Rückmeldungen nach Busspannungswiederkehr. - Logische Verknüfungsfunktion je Kanal konfigurierbar. - Bis zu drei zentrale Schaltfunktionen zur gemeinsamen Ansteuerung aller Dimm- und Schaltkanäle. - Einschaltzeiten der Relaisausgänge können durch Betriebsstundenzähler erfasst und ausgewertet werden. - Sammelrückmeldung aller Schaltzustände möglich. Dimmkanäle: - Vier einzeln ansteuerbaren Dimmkanäle. - Rückmeldung von Schaltzustand und Helligkeitswert. - Einstellung des dimmbaren Helligkeitsbereichs möglich. - Dimmverhalten und Dimmkennlinien parametrierbar. - Soft-Einschalt- und Soft-Ausschalt-Funktion. - Sperrfunktion oder Zwangsstellungsfunktion parametrierbar. - Zeitfunktionen (Ein-, Ausschaltverzögerung, Treppenlichtfunktion). Bei der Treppenlichtfunktion ist die Reaktion am Ende der Einschaltzeit parametrierbar. - Einbeziehung eines Dimmkanals in bis zu 10 Szenen möglich. - Einbrennfunktion ermöglicht die vom Leuchtmittelherstellern vorgeschriebene Inbetriebnahme neuer Leuchtstofflampen. Schaltaktorbetrieb (optional): - Unabhängiges Schalten der Schaltausgänge A2 bis A4. - Schließer- oder Öffnerbetrieb. - Rückmeldung des Schaltzustand. - Sperrfunktion oder Zwangsstellungsfunktion parametrierbar. - Zeitfunktionen (Ein-, Ausschaltverzögerung, Treppenlichtfunktion mit Vorwarnfunktion). - Einbeziehung in Lichtszenen möglich. Bis zu 10 interne Szenen sind je Schaltausgang parametrierbar. - Zyklische Überwachung des eintreffenden Schalttelegramms konfigurierbar. Elektronische Vorschaltgeräte erzeugen sehr hohe Stromspitzen. Verwenden Sie deshalb einen Einschaltstrombegrenzer oder bei größeren Lasten ein separates Lastschütz. Anschluss- und Abzweigklemme für KNX im Lieferumfang enthalten.

Unter nachfolgenden Links finden Sie weitere Informationen:

Produktdatenblatt
