Gira Anschluss Abzweigklemme Instabus 059500

Doppelstockklemme, für KNX-Bus in der Gebäudeinstallation, paarweise (25 Paare = 50 Stück) verpackt, Nennspannung: 500 V, Nennstrom: 16 A, Anschlussart: Push-in-Anschluss, 1. und 2. Etage, Bemessungsquerschnitt: 1,5 mm², Querschnitt: 0,14 mm² - 1,5 mm², Montageart: NS 35/7,5, NS 35/15, Farbe: weiß

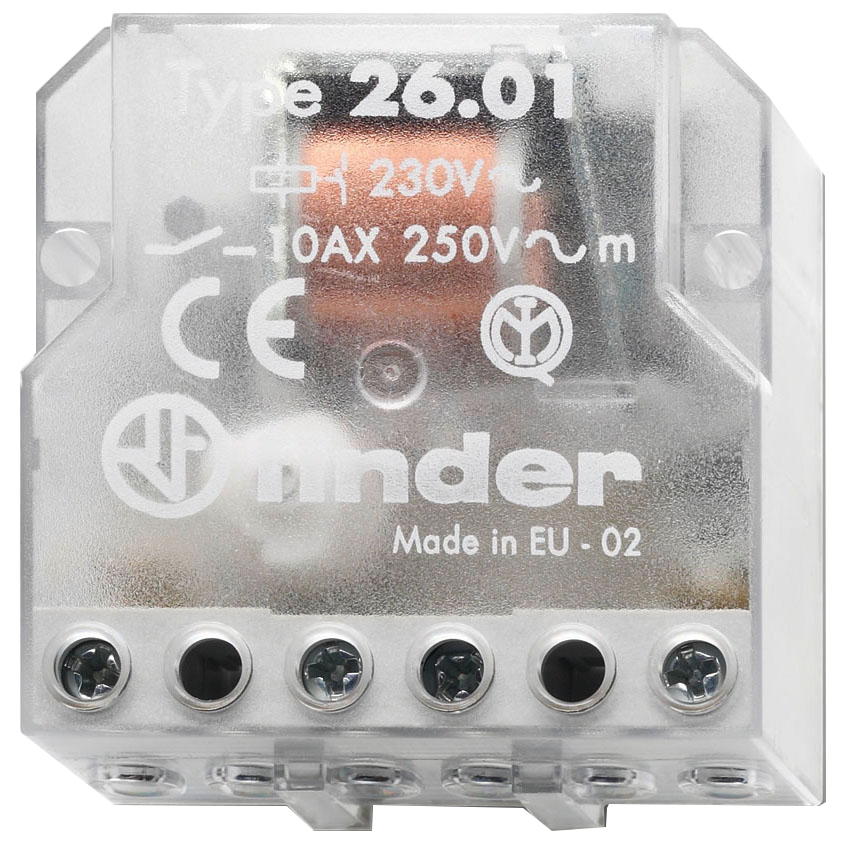

Stromstoßschalter für Montage in Unterputzdose oder auf Chassis, 1 Schließer für 10 A / 250 V AC, max. Schaltleistungen bei 230 V AC: AC1 2500 VA, AC15 500 VA, Glüh- und Halogenlampen 800 W, Leuchtstofflampen kompensiert 360 W, Leuchtstofflampen unkompensiert 400 W, Energiesparlampen 200 W, LED (230 V AC) 200 W, NV-Halogenlampen oder LED mit EVG 200 W, NV-Halogenlampen oder LED mit KVG 400 W, Schaltfolge: aus/an, Kontaktmaterial AgNi, Spulendaten 24 V AC, 4,5 VA, 70 Ohm, Relaisschutzart: IP 20

Im Design System M. Mit integriertem Busankoppler. Taster mit 4 Bedientasten, Betriebs-, Statusanzeige und Schriftfeld. Die Betriebsanzeige kann auch als Orientierungslicht verwendet werden. Das Gerät wird über eine Busanschlussklemme mit der Busleitung verbunden. Softwarefunktionen KNX Schalten, Umschalten, Dimmen (ein-/zweiflächig), Jalousie (ein-/zweiflächig). Flanken löst 1,- 2-, 4- oder 8-Bit-Telegramme aus (Unterscheidung kurze/lange Betätigung). Flanken mit 2-Byte-Telegrammen (Unterscheidung kurze/lange Betätigung), 8-Bit-Schieberegler, Szenenabruf, Szenenspeicherung, Sperrfunktionen. Zubehör Beschriftungsbogen für Taster 6183xx Lieferumfang Mit Putzschutzhaube. Mit Busanschlussklemme. Material Thermoplast brillant, antibakteriell. Glatte und selbstdesinfizierende Oberfläche mit antibakterieller Wirkung. Farbe ähnlich RAL 9016. Farbe aktivweiß glänzend.

Im Design System M. Mit integriertem Busankoppler. Taster mit 2 Bedientasten, Betriebs-, Statusanzeige und Schriftfeld. Die Betriebsanzeige kann auch als Orientierungslicht verwendet werden. Das Gerät wird über eine Busanschlussklemme mit der Busleitung verbunden. Softwarefunktionen KNX Schalten, Umschalten, Dimmen (ein-/zweiflächig), Jalousie (ein-/zweiflächig). Flanken löst 1,- 2-, 4- oder 8-Bit-Telegramme aus (Unterscheidung kurze/lange Betätigung). Flanken mit 2-Byte-Telegrammen (Unterscheidung kurze/lange Betätigung), 8-Bit-Schieberegler, Szenenabruf, Szenenspeicherung, Sperrfunktionen. Zubehör Beschriftungsbogen für Taster 6183xx Lieferumfang Mit Putzschutzhaube. Mit Busanschlussklemme. Material Thermoplast brillant, antibakteriell. Glatte und selbstdesinfizierende Oberfläche mit antibakterieller Wirkung. Farbe ähnlich RAL 9016. Farbe aktivweiß glänzend.

Im Design System M. Mit integriertem Busankoppler. Taster mit 4 Bedientasten, Betriebs-, Statusanzeige und Schriftfeld. Die Betriebsanzeige kann auch als Orientierungslicht verwendet werden. Das Gerät wird über eine Busanschlussklemme mit der Busleitung verbunden. Softwarefunktionen KNX Schalten, Umschalten, Dimmen (ein-/zweiflächig), Jalousie (ein-/zweiflächig). Flanken löst 1,- 2-, 4- oder 8-Bit-Telegramme aus (Unterscheidung kurze/lange Betätigung). Flanken mit 2-Byte-Telegrammen (Unterscheidung kurze/lange Betätigung), 8-Bit-Schieberegler, Szenenabruf, Szenenspeicherung, Sperrfunktionen. Zubehör Beschriftungsbogen für Taster 6183xx Lieferumfang Mit Putzschutzhaube. Mit Busanschlussklemme. Material Thermoplast brillant. Farbe polarweiß glänzend.

Binäreingang 8fach 12 48 V AC/DC potenzialfrei für KNX - Der Binäreingang hat acht voneinander unabhängige Eingänge an die elektrische Signale im Spannungsbereich von 12 bis 48 V angeschlossen werden. - Auswertung von Gleichspannungssignale (DC) oder Wechselspannungssignale (AC). - Der Binäreingang stellt eine separate DC 24 V Hilfsspannung (SELV) für den Anschluss potenzialfreier Kontakte zur Verfügung. - Statusmeldung bei Fehler mit der Hilfsspannung auf den Bus absetzbar. - Anschluss von Zählern mit S0-Schnittstelle möglich (z. B. Energie-, Gas-, Wasserzähler). Anschluss- und Abzweigklemme für KNX im Lieferumfang enthalten.Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt

Im Design System M. Mit integriertem Busankoppler. Taster mit 8 Bedientasten, Betriebs-, Statusanzeige und Schriftfeld. Die Betriebsanzeige kann auch als Orientierungslicht verwendet werden. Das Gerät wird über eine Busanschlussklemme mit der Busleitung verbunden. Softwarefunktionen KNX Schalten, Umschalten, Dimmen (ein-/zweiflächig), Jalousie (ein-/zweiflächig). Flanken löst 1,- 2-, 4- oder 8-Bit-Telegramme aus (Unterscheidung kurze/lange Betätigung). Flanken mit 2-Byte-Telegrammen (Unterscheidung kurze/lange Betätigung), 8-Bit-Schieberegler, Szenenabruf, Szenenspeicherung, Sperrfunktionen. Zubehör Beschriftungsbogen für Taster 6183xx Lieferumfang Mit Putzschutzhaube. Mit Busanschlussklemme. Material Thermoplast brillant, antibakteriell. Glatte und selbstdesinfizierende Oberfläche mit antibakterieller Wirkung. Farbe ähnlich RAL 9016. Farbe aktivweiß glänzend.

Bestimmungsgemäßer GebrauchSchalten von BeleuchtungBedienung mit geeigneten eNet-FunksendernMontage in Gerätedose mit Abmessungen nach DIN 49073 in Kombination mit einer geeigneten AbdeckungMontage in Aufputzgehäuse oder Einbauadapter Mini-Gehäuse (Art.-Nr. FM-EBG) für Zwischendecken ProdukteigenschaftenBetriebsartenschalter zur Schalt-/Tastaktor-Umschaltung oder Parametrierung über eNet-ServerStatusrückmeldung an FunksenderSzenenbetrieb möglichAusgang mit Taste Prog schaltbarStatusanzeige mit LEDSchaltbetrieb:Einschalttelegramm: Gerät schaltet einAusschalttelegramm: Gerät schaltet aus Tastbetrieb:Der Relaiskontakt bleibt so lange geschlossen wie Ein- oder Ausschalttelegramme empfangen werdenDie maximale Einschaltdauer beträgt 60 Sekunden Mit eNet-Server einstellbar:BlinkfunktionNachlaufzeitEin-/ AusschaltverzögerungSchließer- oder ÖffnerbetriebAbschaltwarnungMinimale SchaltwiederholzeitBediensperrenDauer-Ein, Dauer-AusZusatzfunktionen mit eNet-Server:Vollverschlüsselte Funkübertragung (AES-CCM) ab eNet Server Softwareversion 2.0Update der GerätesoftwareRepeaterfunktionFehlerspeicher auslesenNennspannung: AC 230 V ~Netzfrequenz: 50/60 HzUmgebungstemperatur: -25 ... +70 °CSchaltstrom bei 35 °C Ohmsch: 16 A (AC1) Bei Schaltstrom > 10 A Anschlussleitung 2,5 mm2 Leuchtstofflampen: 4 AXKontaktart: µStandby-Leistung: 0,5 WAnschlussleistung bei 35 °C Glühlampen: 2300 W HV-Halogenlampen: 2000 W Elektronische Trafos: 1500 W Induktive Trafos: 1000 VA HV-LED-Lampen: typ. 500 W Kompaktleuchtstofflampen: typ. 500 W Leuchtstofflampen unkompensiert: 920 VA Kapazitive Last: 690 VA (560 µF)Anschlussart: Schraubklemmen eindrähtig: 1 x 0,75 ... 4 mm2 feindrähtig mit Aderendhülse: 1 x 0,75 ... 2,5 mm2Maße (Ø x H): 53 x 28 mmFunkfrequenz: 868,0 ... 868,6 MHzSendeleistung: max. 20 mWSendereichweite im Freifeld: typ. 100 mEmpfängerkategorie: 2
