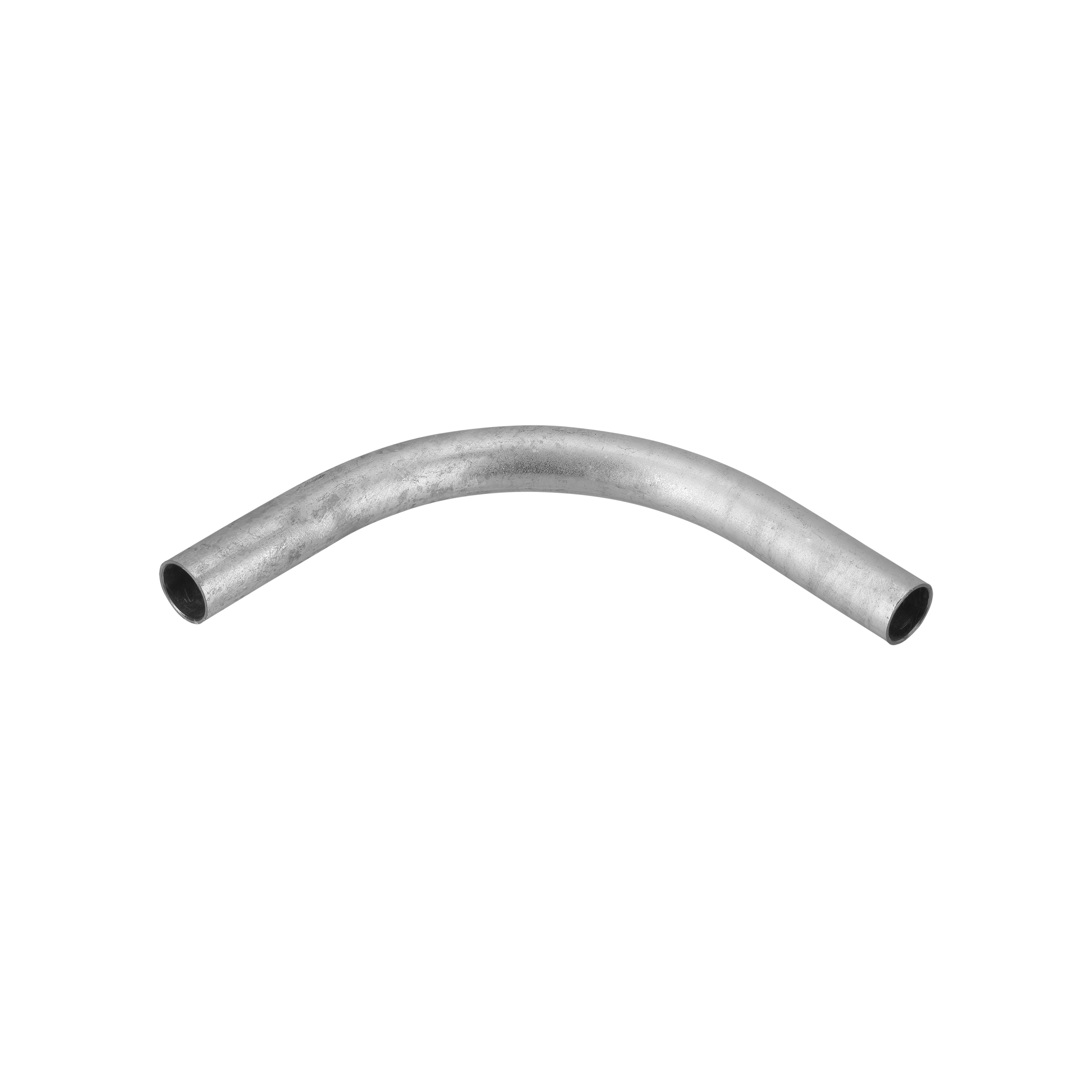

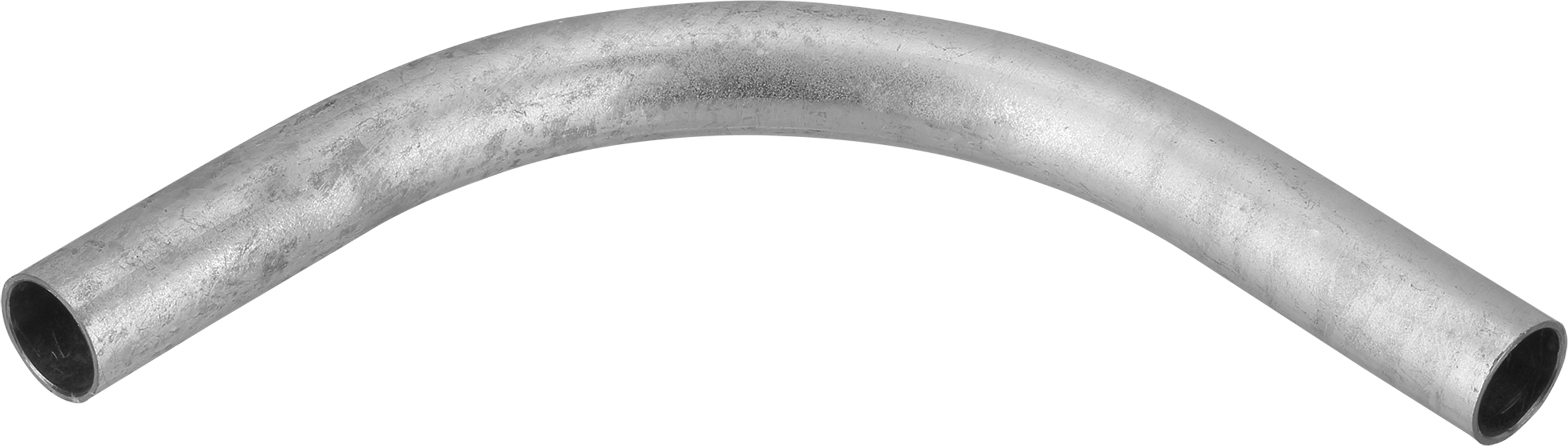

Fränkische Stahlrohr-Steckbogen f.StaroSteck-ESV SBS-E-V 20 feuervz.

Staro Steck-ES-V ist ein schweres verzinktes Stahlrohr aus gewalztem Flussstahl mit Zinküberzug nach EN ISO 1461, in Stangen zu 3m. Verwendet wird dieses Stahlrohr bei erhöhten mechanischen Anforderungen und bei Installationen im Freien. Die Vorteile liegen in der hohen Druckfestigkeit, Temperaturbeständigkeit und im Korrosionsschutz. Dieses Produkt ist für die Verlegung von Leitungen mit Funktionserhalt (E30/ E60/ E90) geeignet und im System geprüft. VDE 0605 DIN EN 61386-21 Klassifizierung: 44571 Mindestdruckfestigkeit: 1250N/5cmUnter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung 1Produktdatenblatt 2Produktbild Detailansicht 3Montageanleitung 4

Zur Erweiterung von UP-Anschlussdosen zu AP-Anschlussdosen, Abmessungen (L x B x H): 85,0 x 85,0 x 35,0 mm, zusätzliche Befestigungsmöglichkeit auf UP-Becher im Lochabstand von 60,0 mm, Oberfläche glänzend, Farben verkehrsweiß (RAL 9016), reinweiß (RAL 9010) oder perlweiß (RAL 1013), Varianten: verkehrsweiß, reinweiß, perlweiß

Kabelverschraubung Kabelverschraubung M 40 Klemmbereich (min./max.): 16 - 28 mm Schlüsselweite 1: 46 lichtgrau IP 68 - 5 bar (30 min), IP 69, IP 66

Abdeckung für TAE und USB Reinweiß seidenmatt ohne BeschriftungsfeldUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt

Nach VDE 0250. Halogenfreie Mantelleitung mit verbessertem Verhalten im Brandfall nach DIN 0472 Teil 813. Geringe Brandfortleitung nach DIN VDE 0472 Teil 804/Prüfart C. Minimale Rauchentwicklung nach DIN VDE 0472 Teil 816. Sie werden dort eingesetzt, wo durch hohe Sachwertkonzentration im Brandfall Schaden an Mensch und Material verhindert werden muss, z.B. in Industrieanlagen, kommunalen Einrichtungen, Hotels, Flughäfen, U-Bahnen, Bahnhöfen, Krankenhäusern, Warenhäusern, Banken, Schulen, Theatern, Kinos, Hochhäusern, Leitzentralen usw. Geeignet zur Installation in trockenen, feuchten oder nassen Räumen, zur Verlegung über, auf, im und unter Putz sowie im Mauerwerk und im Beton, jedoch nicht für direkte Einbettung in Schüttel-, Rüttel- oder Stampfbeton. Sie sind auch für die Verwendung im Freien geeignet sofern vor direkter Sonneneinstrahlung geschützt. Aderfarbcode nach VDE 0293. Max. Betriebstemperatur 70 °C.

Zum Anschließen von elektrischen Verbrauchern. Für senkrechte Montage.Vorverdrahtet.Ersatzbedarf Beschriftungsträger 1763-53.Anstelle der Schutzkontakt® Steckdosen können auch Schalter, Taster, Lichtsignale oder Schutzkontakt® Steckdosen mit Schloss eingesetzt werden.Designlinie: ocean®Abmessungen Beschriftungsfeld: 57.8 x 9.8 mm

Kleinverteiler, mit Schutzart IP65, 1-reihig, 14 verfügbare Teilungseinheiten, mit integrierten Belüftungselementen zur Verminderung der Kondenswasserbildung, Bemessungsbetriebsspannung: 400V AC, Bemessungsisolationsspannung: 1000V AC, 1500V DC, zertifiziert durch VDE (DIN EN 60670-1/-24 (VDE 0606-1/-24)), UL-EU (EN 62208), UL-EU (EN 61439-1/-2), UL-EU (EN 61439-1/-3), UL-EU (EN 61439-1 & EN IEC 61439-7), DLG (Ammoniakbeständigkeit), oben und unten metrische Vorprägungen für universelle Leitungseinführungen mit Kabelverschraubungen und / oder Doppelmembranstutzen, oben mit elastischen Einführungen DMS M20 vorbestückt, für die Installation im industriellen Umfeld und im geschützten Außenbereich, mit zusätzlichem Anschlussraum inkl. 35mm Normschiene, ohne PE/N-KlemmschieneAbmessungen: 315 x 450 x 155mmBeigefügtes Zubehör: Doppelmembranstutzen: 1x M16, 5x M20, 2x M25, 1x M32, 1x M40, Verschlussstopfen, Abdeck- und BeschriftungsstreifenUnter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung
