Fränkische Stahlrohr-Gewindemuffe f.StaroGew.ES SM-E 16 brüniert

Staro Gewinde-ES ist ein sehr schweres schwarz lackiertes Stahlrohr aus gewalztem Flussstahl mit Einbrennlackierung, in Stangen zu 3 m, mit einer Farbgebung ähnlich RAL9005 (tiefschwarz), beidseitig mit Gewinde, und einseitig aufgeschraubter Muffe (SM-E). Verwendet wird dieses Stahlrohr bei extremen mechanischen Anforderungen und festen Verbindungen. Die Vorteile liegen in der sehr hohen Druckfestigkeit, Temperaturbeständigkeit und im Korrosionsschutz. Dieses Produkt ist für die Verlegung von Leitungen mit Funktionserhalt (E30/ E60/ E90) geeignet und im System geprüft. VDE 0605 DIN EN 61386-21 Klassifizierung: 55561 Mindestdruckfestigkeit: 4000N/5cmUnter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung 1Produktdatenblatt 2Produktbild Detailansicht 3Montageanleitung 4

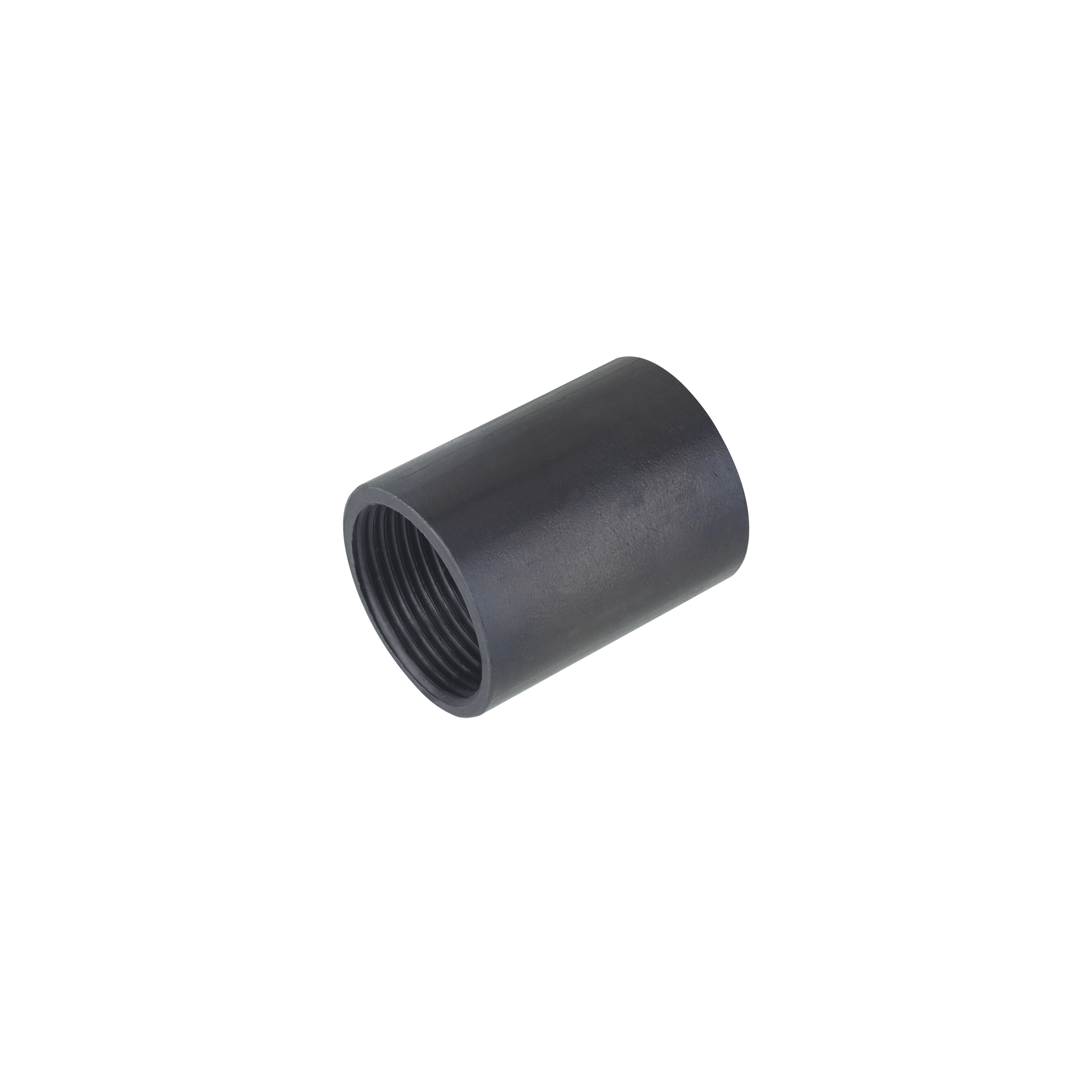

SM-E ist eine Stahlrohr-Gewindemuffe aus gewalztem Flussstahl, brüniert, in Farbe schwarz. Verwendet wird diese Gewindemuffe zur Verbindung des lackierten Stahlrohres Staro Gewinde-ES. Dieses Produkt ist für die Verlegung von Leitungen mit Funktionserhalt (E30/ E60/ E90) geeignet und im System geprüft. VDE 0605 DIN EN 61386-21Unter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung 1Produktdatenblatt 2Produktbild Detailansicht 3Montageanleitung 4

SM-E ist eine Stahlrohr-Gewindemuffe aus gewalztem Flussstahl, brüniert, in Farbe schwarz. Verwendet wird diese Gewindemuffe zur Verbindung des lackierten Stahlrohres Staro Gewinde-ES. Dieses Produkt ist für die Verlegung von Leitungen mit Funktionserhalt (E30/ E60/ E90) geeignet und im System geprüft. VDE 0605 DIN EN 61386-21Unter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung 1Produktdatenblatt 2Produktbild Detailansicht 3Montageanleitung 4

Hängestiel- und Wandausleger, standard, zur Wand- und Hängestielmontage, einschließlich galvanisch verzinkten anteilmäßigem Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund bzw. bei vorschriftsmäßigen Montagen an Hängestielen. VDE zertifiziert! Abmessungen (ca. Maße) Auflagehöhe H : 55 mm Auflagelänge L : 260 mm Tragfähigkeit F bei L/2 : 2,5 kN im System geprüft Werkstoff Ausleger : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461Unter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

Zählerschrank, univers Z, 1100x800x205 mm, Schutzklasse II, 252 Platzeinheiten.Schrankgehäuse nach DIN VDE 0603-1, Maßnorm DIN 43870 zur Aufputz, Unterputz oder teilversenkter Montage. Zum Aufbau einer Zählerverteileranlage bis 355 A, Bemessungsspannung 230/400 V 50 Hz. Schutzart IP31 (IP44/IP54 nach DIN VDE 0470-1), Schutzklasse II schutzisoliert, Schutzart IP3X hinter der Tür. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, stabil profiliertem 1 mm dickem Stahlblech. Innenauskleidung komplett aus Kunststoff. Leitungseinführungen oben und unten durch eingebaute Kunststoffflanschplatten, rückseitige Vorprägung im Kunststoffteil und seitlich eingebaute Kunststoff-Flanschplatten im Bereich des NAR (geeignet als Sammelschienendurchführung), des RfZ (nur bei Bauhöhe 1100 mm) und des AAR.Tür frontbündig mit innenliegenden, justierbaren Scharnieren, wahlweise rechts oder links anschlagbar mit 110° Öffnungswinkel. Türverschluss mit Vorreiber, ab Breite 800 mm und bei allen Schränken ab einer Höhe von 1250 mm mit Stangenverschluss mit Dreipunktschließung. Türverschluss durch andere Schließungen austauschbar. Schrank nebeneinander und übereinander anflanschbar. Schrankgröße 1- bis 5-feldrig mit 72 bis 540 Platzeinheiten (PLE).Hinweis: Bei einer Schrank-Schrank-Verbindung immer einen Verbindungssatz verwenden (Zubehör). Im AAR-Bereich kann die Kunststoff-Flanschplatten entfernt werden und optional eine Schutzkontaktsteckdose (Typ F) oder eine CEE-Steckdose eingebaut werden.Unter nachfolgenden Links finden Sie weitere Informationen:Produktbild
