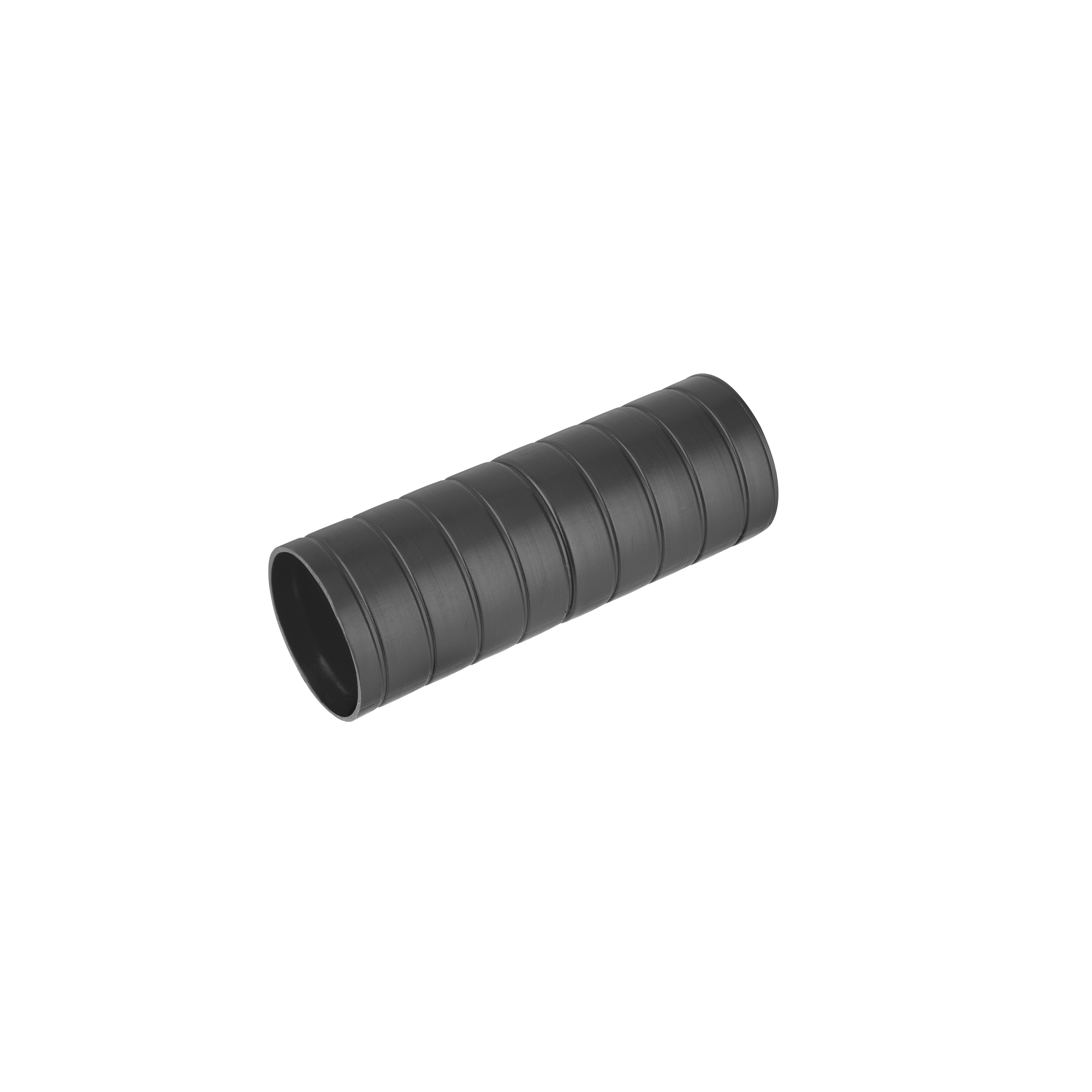

Fränkische Kunststoff-Steckmuffe f. FBY-EL,FFKuS-EM RMKu-E-H0 20

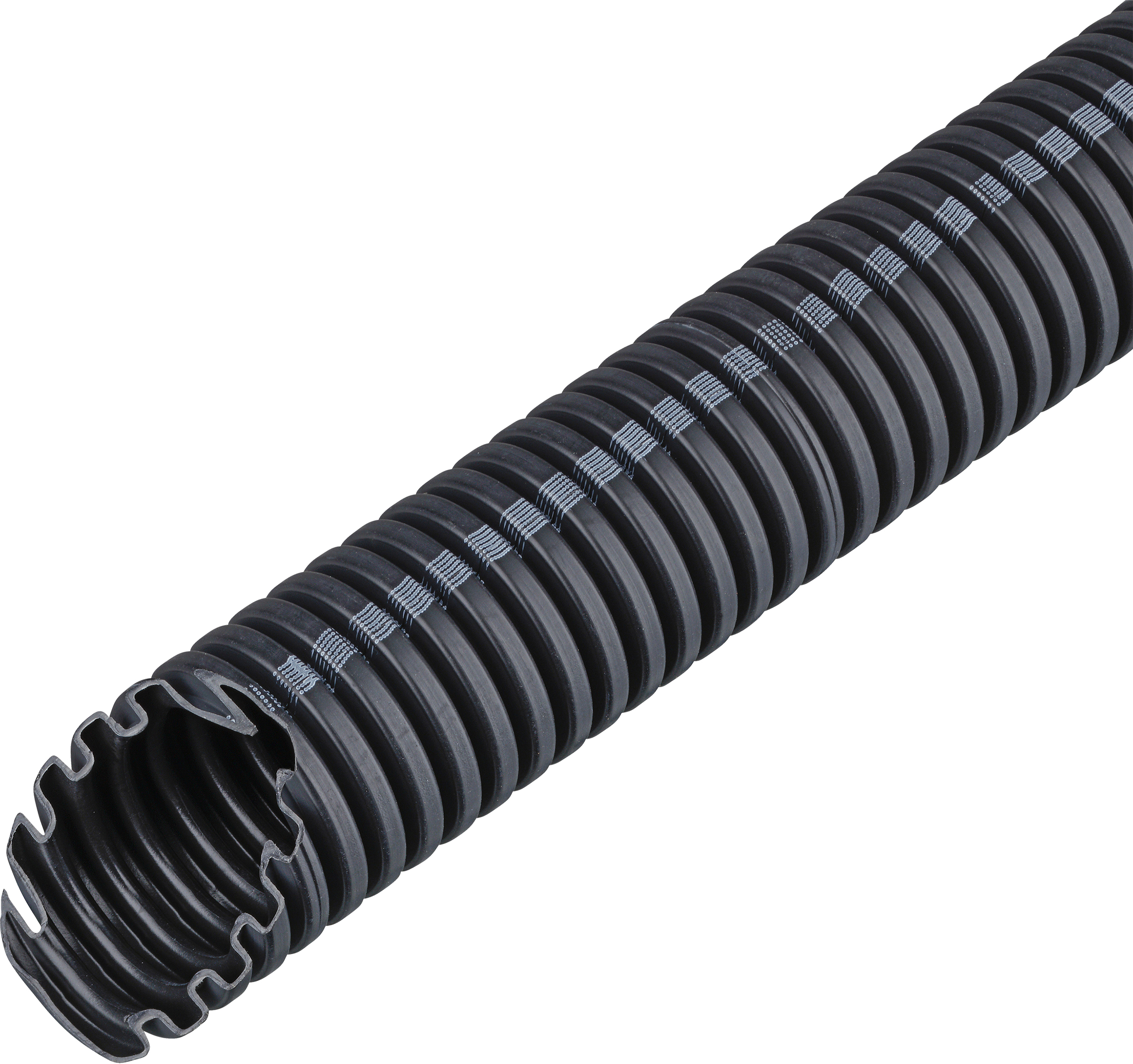

FFKu-EL-F-LS0H Low Smoke ist ein leichtes Kunststoff-Wellrohr aus Spezialkunststoff, in Farbe schwarz (RAL 9005), nicht flammenausbreitend, halogenfrei. Verwendet wird dieses Kunststoff-Wellrohr in der Unterputz- und Hohlwandinstallation. Die Vorteile liegen in der äußerst geringen Rauchentwicklung. Diese macht Fluchtwege leichter erkennbar und es entstehen aufgrund der Halogenfreiheit keine gefährlichen toxischen und korrosiven Gase. Halogenfreie Wellrohre sind mit einem durchgehenden weißen Längsstreifen gekennzeichnet. VDE 0605 DIN EN 61386-22 100% halogenfrei nach DIN VDE V 0604-2-100 Rauchgasdichte nach DIN EN 61034-2 Mindestdruckfestigkeit: 320N/5cmUnter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung 1Produktdatenblatt 2Montageanleitung 3

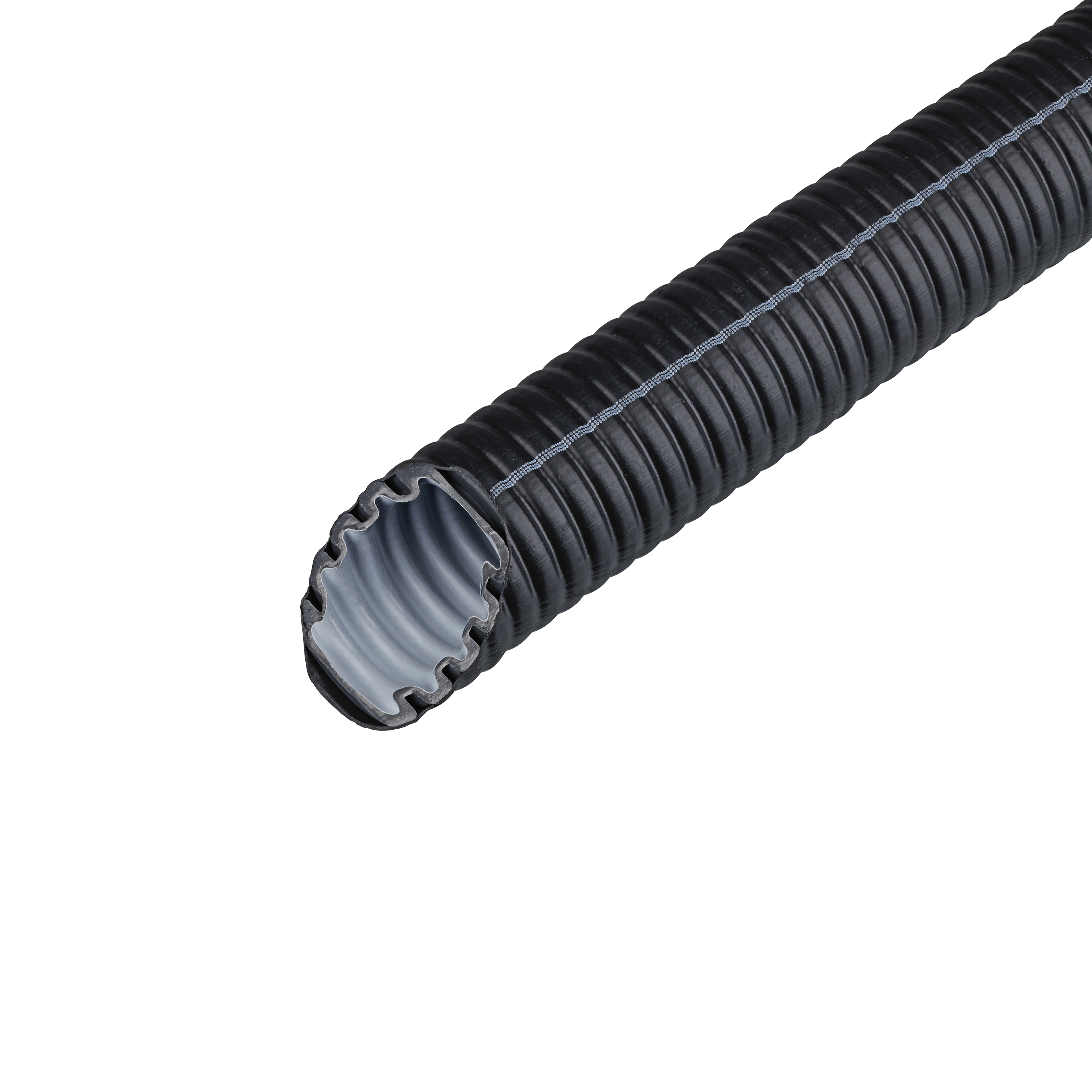

FFKuS-EM-F-LS0H Low Smoke ist ein mittleres Kunststoff-Wellrohr aus Spezialkunststoff, mit hochgleitfähiger Innenschicht, Kunststoffmantel, in Farbe schwarz (RAL 9005), nicht flammenausbreitend, halogenfrei. Verwendet wird dieses Kunststoff-Wellrohr besonders bei der Installation im Beton. Der Vorteil liegt in der äußerst geringen Rauchentwicklung. Diese macht Fluchtwege leichter erkennbar und es entstehen aufgrund der Halogenfreiheit keine gefährlichen toxischen und korrosiven Gase. Halogenfreie Kunststoff-Wellrohre sind mit einem durchgehenden weißen Längsstreifen gekennzeichnet. VDE 0605 DIN EN 61386-22 100% halogenfrei nach DIN VDE V 0604-2-100 Rauchgasdichte nach DIN EN 61034-2 Mindestdruckfestigkeit: 750N/5cmUnter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung 1Produktdatenblatt 2Montageanleitung 3

SBSKu-EM ist ein Kunststoff-Steckbogen aus PVC-U, mit einseitig angeformter Muffe, in Farbe grau (RAL 7035), nicht flammenausbreitend. Verwendet wird dieser Steckbogen für die Kunststoff-Stangenrohre FPKu-EM-F und isofix-EL-F. Der Vorteil liegt in der mittleren Druckfestigkeit. VDE 0605 DIN EN 61386-21 Klassifizierung: 33411 Mindestdruckfestigkeit: 750N/5cmUnter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung 1Produktdatenblatt 2Montageanleitung 3

Ausführung mit Feuchtesteuerung und Grundlastschaltung: Barrierefreies Produkt, da automatisches Ein-/Ausschalten über Feuchtesteuerung möglich ist. Vollautomatische intelligente Feuchtesteuerung. Keine Einstellung der Einschaltfeuchte notwendig. Ventilator überwacht die Raumluftfeuchte eigenständig und entlüftet automatisch. Nicht drehzahlsteuerbar. Nicht für Zweitraumlüftung geeignet. Manuelle Bedienung über einen Schalter möglich, z. B. Einschalten der Volllast per Lichtschalter. Standardschaltung: Ventilator läuft im Grundlastbetrieb, Feuchtesteuerung ist aktiv, bei Überschreitung des Einschaltpunkts Volllastbetrieb, bei Unterschreitung des Ausschaltpunkts Grundlastbetrieb. Weitere Schaltungsvarianten: Ventilatorbetrieb mit oder ohne Grundlastbetrieb, manuelle Zuschaltung der Volllast, Ein- bzw. Ausschalten des Ventilators durch einen Schalter. Einschalten der Volllast durch den Lichtschalter und damit verbunden eine Nachlaufsteuerung (Nachlaufzeit 15 min) des Ventilators. Der Ventilator läuft so lange bis die Luftfeuchtigkeit im Raum unter die Ausschaltfeuchte gefallen ist. Nach spätestens 60 min wird die Nachlaufzeit aktiviert und der Ventilator danach ausgeschaltet. Ventilator mit Abdeckung und ISO Coarse 30 % (G2) Filter zum Einbau in Unterputzgehäuse ER-UP/G, ER-UPD und ER-UPB.... Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H). Problemloser Filterwechsel ohne Werkzeug. Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich. Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung. Farbe verkehrsweiß ähnlich RAL 9016. Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. Schutzklasse II. Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren. Robuster energiesparender Kondensatormotor. Motor mit thermischem Überlastungsschutz. Wartungsfrei, mit beidseitig geschlossenen Kugellagern. Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h. Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel. Mit VDE-Zeichen.Artikel: ER 60 H, Ausführung: Feuchtesteuerung, Fördervolumen: 35 m3/h / 62 m3/h, Drehzahl: 850 1/min / 1250 1/min, Luftrichtung: Entlüftung, Drehzahlsteuerbar: nein, SEC average: -20,12 kWh/(m2*a), Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Leistungsaufnahme: 10 W / 21 W, IMax: 0,12 A / 0,16 A, Schutzart: IP X5, Netzzuleitung: 3/5 x 1,5 mm2, Einbauort: Wand / Decke, Einbauart: Unterputz, Systemart: dezentral, Material: Kunststoff, Farbe: verkehrsweiß, ähnlich RAL 9016, Gewicht: 1,52 kg, Gewicht mit Verpackung: 1,8 kg, Filterklasse: ISO Coarse 30 % (G2), Ausblasrichtung: seitlich, Breite: 250 mm, Höhe: 250 mm, Tiefe: 150 mm, Breite mit Verpackung: 280 mm, Höhe mit Verpackung: 280 mm, Tiefe mit Verpackung: 155 mm, Fördermitteltemperatur bei IMax: 40 °C, Nachlaufzeit: 6 min / Nachlaufzeit bei Verwendung eines optionalen Schalters (z.B. Lichtschalter) verfügbar, Schalldruckpegel: 25 dB(A) / 36 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2, Nennweite: 75 mm / 80 mmUnter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Produktdatenblatt 2Schaltbild 3

Rahmen 2fach R.1 Glas, polarweiß. Abdeckrahmen für senkrechte und waagerechte Montage, (B x H) 81,2 x 152,2 mm. Für Verwendung von polarweißen Zentralstücken. Unterputz-Installation, Flächen-/Designprogramm, 2-fach. Material: thermisch gehärtetes Glas und Kunststoff, Thermoplast, bruchsicher, halogenfrei.
