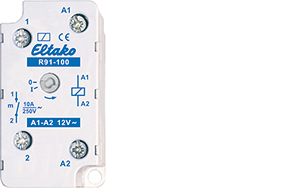

Eltako Schaltrelais f.EB/AP 1S 10A R91-100-8V

1 Schließer 10A/250V AC. Für Einbau und AP-Montage mit Handbetätigung und Schaltstellungsanzeige. 50mm lang, 26mm breit, 32mm tief. Einschaltdauer 100%. Steuerleistungsbedarf 2,5W. Kontaktabstand 2mm. Prüfspannung Kontakt/Kontakt 2000V und Prüfspannung Steueranschlüsse/Kontakt 4000V. Es kann auch das elektronische Schaltrelais ER61-UC verwendet werden. Die Universal-Steuerspannung UC deckt den Spannungsbereich 8-253V AC 50-60Hz und 10-230V DC ab.

1 Schließer 10A/250V AC. Für Einbau und AP-Montage mit Handbetätigung und Schaltstellungsanzeige. 50mm lang, 26mm breit, 32mm tief. Einschaltdauer 100%. Steuerleistungsbedarf 2,5W. Kontaktabstand 2mm. Prüfspannung Kontakt/Kontakt 2000V und Prüfspannung Steueranschlüsse/Kontakt 4000V. Es kann auch das elektronische Schaltrelais ER61-UC verwendet werden. Die Universal-Steuerspannung UC deckt den Spannungsbereich 8-253V AC 50-60Hz und 10-230V DC ab.

Abzweigdose, mit Schutzart IP55, Nennquerschnitt 2,5mm², Ui=400V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), selbstdichtende Einführungsmembranen, Dichtbereich 8,2-12,5mm, (3 rückseitig, 16 seitlich), innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich, grau, ohne KlemmenAbmessungen: 130 x 85 x 37mmUnter nachfolgenden Links finden Sie weitere Informationen:MontageanleitungMontageanleitungMaßzeichnung

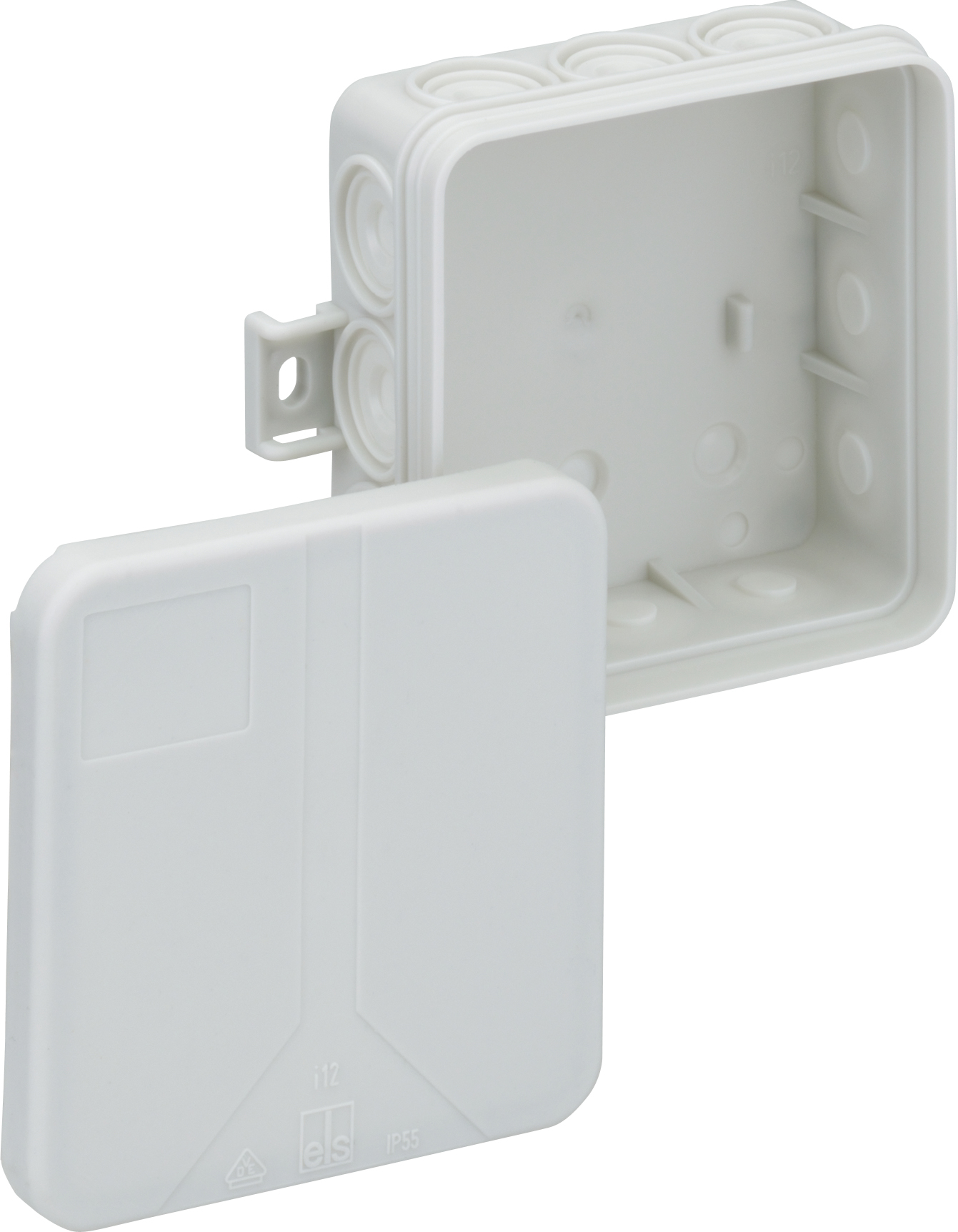

Abzweigdose, mit Schutzart IP55, Nennquerschnitt 2,5mm², Ui=400V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), selbstdichtende Einführungsmembranen, Dichtbereich 8,2-12,5mm, (3 rückseitig, 12 seitlich), innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich, grau, ohne KlemmenAbmessungen: 85 x 85 x 37mmUnter nachfolgenden Links finden Sie weitere Informationen:MontageanleitungMontageanleitungMaßzeichnung

Warmschrumpf-Manschette zur Reparatur von Mantelschäden aller kunststoff- und gummiisolierten Kabel und Leitungen. Anwendungsgebiete: Abdichten, Reparatur von Mantelschäden. Eigenschaften: Mittelwandig, mit thermoplastischem Kleber, beständig gegen chemische Einflüsse, stabilisiert gegen UV-Strahlen, frei von lackbenetzungsstörenden Substanzen, halogenfrei, nicht korrosiv, unschmelzbar, innendruckdicht bis 1.5 bar, sehr gute elektrische Eigenschaften, hohe Zugfestigkeit, kaltflussbeständig (wärmeformstabil). Lieferumfang: Verschlussschiene, Warmschrumpf-Manschette, Montageanleitung.Unter nachfolgenden Links finden Sie weitere Informationen:SicherheitsdatenblattProduktdatenblattProduktdatenblatt

2 Wechsler potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 2000W. Kein Stand-by-Verlust. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Universal-Steuerspannung 12..230V UC. Geringes Schaltgeräusch. Ansteuerungsanzeige mit Leuchtdiode. Integrierte Freilauf-/Löschdiode (A1 =+, A2 =-). Durch die Verwendung bistabiler Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung. Dieses Relais ist nicht zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet. Hierzu nur die Relais ESR12DDX-UC, ESR12NP-230V+UC oder ESR61NP-230V+UC verwenden. Die Elektronik hat keine eigene Stromversorgung und daher keinen Stand-by-Verlust. Erst beim Schließen des Steuerkontaktes wird der Mikrocontroller aktiviert, welcher das bistabile Relais in die richtige Richtung schaltet. Beim Öffnen des Steuerkontaktes oder abfallender Steuerspannung wird zurückgeschaltet.

Rahmen mit Klappdeckel, Integro Flow, grau glänzend. Klappdeckel für Modul-Steckdoseneinsatz.

Verdrahtungskanal aus PVC BA7 60x120mm steingrau. Verdrahtungskanal bestehend aus Unterteil mit Seitenstanzung. Stege werkzeuglos bis zum Boden ausbrechbar ab Höhe 40 mm und Breite 40 mm. Eine Drahthalteklammer für alle Abmessungen inkl. Oberteil. Bodenlochung nach EN 50085

Dichtung, weiß, an den Verbindungsstellen für Tragschiene VLT dadurch IP 54

Rohrkabelschuh Cu, Normalausführung. Technische Daten - Werkstoff: Cu-ETP nach DIN EN 13600 - Oberfläche: galvanisch verzinnt, andere Oberflächen auf Anfrage - auch geeignet für feindrähtige Leiter nach IEC 228 Rohrkabelschuhe Cu, Normalausführung. Ausgeglüht auf Kupferhärte F20. Querschnitt: 16 mm² Bolzen-Ø: 6 W: 12 Øi: 5,5 Øe: 8,5 C1: 6,8 C2: 6,5 a: 13 L: 31,5 Gewicht per 100St. ~kg: 0,83 7 mm: 1 Pressung 5 mm: 2 VE/Stck.: 100.Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt
