Eltako Schaltrelais f.EB/AP 1S 10A R91-100-230V

Abzweigdose, mit Schutzart IP55, Nennquerschnitt 2,5mm², Ui=400V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), selbstdichtende Einführungsmembranen, Dichtbereich 8,2-12,5mm, (3 rückseitig, 16 seitlich), innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich, grau, ohne KlemmenAbmessungen: 130 x 85 x 37mmUnter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung

2-polige Schütze ESB20..N mit 18 mm Baubreite steuern 1-phasige Lasten bis 20 A und stehen in unterschiedlichen Kontaktbelegungen und Spulenspannungen zur Verfügung. Sie schalten elektrische Heizgeräte, Warmwasserbereiter, Motoren für Pumpen, Lüftung und sonstige Antriebe ebenso wie Beleuchtungen. Durch eine integrierte Spulenbeschaltung arbeiten sie sowohl mit AC- als auch mit DC-Steuerspannungen. Die Geräte sind deshalb absolut brummfrei und leise beim Schalten. Sie können ohne Abstand nebeneinander angereiht werden.Ein als Zubehör linksseitig anbaubarer Hilfsschalter ergänzt das Sortiment.ESB20..N haben Installationsdesign und erfüllen u.a. die Haushaltsnorm EN61095. Sie sind daher besonders geeignet für den Verteilereinbau.

1 Wechsler potenzialfrei 10A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 2000W*. Stand-by-Verlust nur 0,05-0,5 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Mit der patentierten ELTAKO-Duplex-Technologie (DX) können die normalerweise potenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an 15(L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verlust von nur 0,1 Watt. Universal-Steuerspannung 12..230V UC. Versorgungsspannung wie die Steuerspannung. Sowohl die Funktion als auch die Zeiten werden mit Tastendruck eingegeben und digital auf einem LC-Display angezeigt. Hierzu sind nur zwei Tasten zu bedienen. Bei der Zeiteinstellung lassen sich innerhalb der vorgewählten Zeitrahmen (0,1-9,9 oder 1-99 Sekunden, Minuten oder Stunden) alle Werte eingeben. Die längste Zeit ist 99 Stunden. 600 Zeiteinstellungen sind möglich. Die eingegebene(n) Zeit(en) wird (werden) ständig digital angezeigt. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die auto­matische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Funktionen: RV = Rückfallverzögerung. AV = Ansprechverzögerung. AV+ = Additive Ansprechverzögerung. TI = Taktgeber mit Impuls beginnend. TP = Taktgeber mit Pause beginnend. IA = Impulsgesteuerte Ansprechverzögerung (z.B. automatischer Türöffner). IF = Impulsformer. EW = Einschaltwischer. AW = Ausschaltwischer. EAW = Einschalt- und Ausschaltwischer. Bei den Funktionen TI, TP, IA, EAW, ARV und ARV+ kann eine abweichende zweite Zeit eingegeben werden, auch mit anderem Zeitrahmen. Einstellung der Zeiten und Funktionen: Durch Drücken der Taste MODE wird das LCD-Element gewählt, welches geändert werden soll. Das jeweils im Zugriff befindliche Element blinkt. Durch Drücken der Taste SET wird das im Zugriff befindliche Element geändert. Dies kann die Funktion, der Zeitrahmen, die Zeit T1 oder die Zeit T2 (nur bei TI, TP, IA, EAW, ARV und ARV+) sein. Jede Eingabe wird mit der Taste MODE beendet. Nach der Zeiteinstellung mit MODE blinkt kein Element mehr das Zeitrelais ist betriebsbereit. Mit dem nächsten Drücken der MODE-Taste beginnt der Eingabezyklus von vorne, alle eingestellten Parameter bleiben erhalten, wenn sie nicht mit SET geändert werden. 25 Sekunden nach der letzten Betätigung und bei immer noch blinkendem Element wird der Eingabezyklus automatisch beendet und verfallen die vorherigen Änderungen. Anzeigefunktionen des LC-Displays: Wurden die Funktionen ON oder OFF gewählt, so wird keine Zeit, sondern werden nur ON oder OFF und das Kontaktsymbol in der richtigen Stellung gezeigt. Bei allen anderen Funktionen werden die eingestellte(n) Zeit(en), das Funktionskürzel und das Kontakt­symbol in der richtigen Stellung offen oder geschlossen gezeigt. Während des Zeitablaufes blinkt die ablaufende Zeit und wird die Restzeit angezeigt. Sicherheit bei Stromausfall: Die eingestellten Parameter werden in einem EEPROM gespeichert und stehen daher nach einem Stromausfall sofort wieder zur Verfügung. * Die maximale Last kann ab einer Verzögerungs- oder Taktzeit von 5 Minuten genutzt werden. Bei kürzeren Zeiten reduziert sich die maximale Last wie folgt: Bis 2 Sekunden auf 15%, bis 2 Minuten auf 30%, bis 5 Minuten auf 60%.Unter nachfolgenden Links finden Sie weitere Informationen:Produktbild

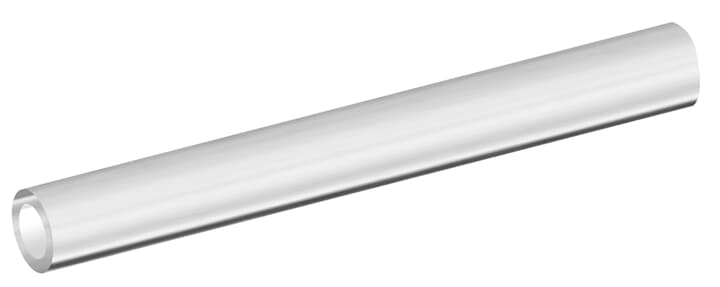

Isolierschlauch für Kommunikationsleitung, transparent, Länge 1500 mm, Innendurchmesser 10 mm

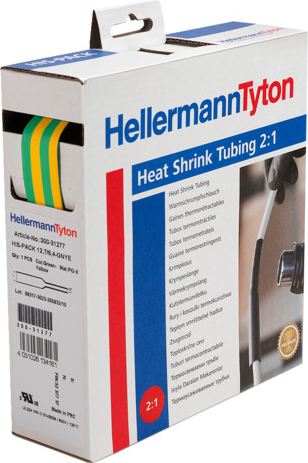

Dünnwandig: flexibel, leicht, platzsparend. Sehr gute Brandschutzeigenschaften. Spenderbox ermöglicht eine einfache Handhabung, sowie eine staubfreie und ordentliche Lagerung. 10 Größen erhältlich - von 1,2 mm bis 25,4 mm Innendurchmesser. Blau, Rot, Schwarz, Transparent und Grün-Gelb. Passend für die HIS-Service Station. HIS-Pack ist ein dünnwandiger, flexibler Schrumpfschlauch mit einer Schrumpfrate von 2:1. Die Kleinstrollen eignen sich ideal für kleinere Bedarfe in der Elektrotechnik. HIS-Pack ist in 10 Größen von 1,2 mm bis 25,4 mm in den Farben Blau, Rot, Schwarz, Transparent und Grün-Gelb in einer Spenderbox lieferbar.Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Produktdatenblatt 2
