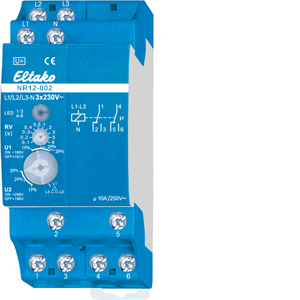

Eltako Netzüberwachungsrelais 2W pot.frei 10A/250V NR12-002-3x230V
44,93 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2000752181
Hersteller:
Eltako
Hersteller-Nr.:
22002330
EAN:
4010312202548
Versandart:
Paket
Hersteller Typ
NR12-002-3x230V
Produktinformationen "Eltako Netzüberwachungsrelais 2W pot.frei 10A/250V NR12-002-3x230V"
2 Wechsler potenzialfrei 10A/250V AC. 230V-LED-Lampen bis 200W, Glühlampen2000W. Stand-by-Verlust nur 0,8 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 2 Teilungseinheiten = 36mm breit, 58mm tief. Zur Überwachung von 230V AC Spannung zwischen 1 bis 3 Außenleitern und dem Neutralleiter und zur Überwachung des Drehfeldes (rechtsdrehend) in den Drehschalter-Stellungen 2 Ph und 3 Ph. In der Stellung L1/L2/L3 wird nur das Drehfeld überwacht, unabhängig von der Netzspannung. Versorgungsspannung L1-N 180-250V/50Hz. Bei Ausfall von L1 fällt das Relais ohne Rückfallverzögerung sofort ab. Mit dem unteren Drehschalter auf der Frontseite können zwei Anzugs- bzw. Rückfallspannungen eingestellt werden und muss die Anzahl überwachter Außenleiter angegeben werden. U1: 161V Rückfallspannung und 185V Anzugsspannung
U2: 196V Rückfallspannung und 206V Anzugsspannung gem. VDE 0100, Teil 718 (früher: VDE 0108, Teil 1). LED-Anzeige für korrekt anliegende Spannung. Bei falscher Polung oder einem fehlenden Außenleiter blinkt die LED schnell. Rückfallverzögerung RV mit dem oberen Drehschalter einstellbar von 0,1 bis 8 Sekunden. Während die RV-Zeit läuft, blinkt die LED langsam. Anzugsverzögerung 0,5s. Maximale Geräteabsicherung 16A.
U2: 196V Rückfallspannung und 206V Anzugsspannung gem. VDE 0100, Teil 718 (früher: VDE 0108, Teil 1). LED-Anzeige für korrekt anliegende Spannung. Bei falscher Polung oder einem fehlenden Außenleiter blinkt die LED schnell. Rückfallverzögerung RV mit dem oberen Drehschalter einstellbar von 0,1 bis 8 Sekunden. Während die RV-Zeit läuft, blinkt die LED langsam. Anzugsverzögerung 0,5s. Maximale Geräteabsicherung 16A.
Eigenschaften "Eltako Netzüberwachungsrelais 2W pot.frei 10A/250V NR12-002-3x230V"
Anzahl der Kontakte als Wechsler: | 2 |
---|---|
Ausführung des elektrischen Anschlusses: | Schraubanschluss |
Breite: | 36 mm |
EAN: | 4010312202548 |
Funktion Asymmetrieerkennung: | nein |
Funktion Phasenausfallerkennung: | ja |
Funktion Phasenfolgeüberwachung: | ja |
Funktion Unterspannungserkennung: | ja |
Funktion Überspannungserkennung: | ja |
Herstellerartikelnummer: | 22002330 |
Höhe: | 58 mm |
Markenname: | Eltako |
Max. zulässige Rückfallverzögerungszeit: | 8 s |
Min. einstellbare Rückfallverzögerungszeit: | 0,1 s |
Mit abnehmbaren Klemmen: | nein |
Spannungsart zur Betätigung: | AC |
Spannungsmessbereich: | 230 V |
Tiefe: | 58 mm |
Typ: | NR12-002-3x230V |
Ursprungsland: | CN |
Zolltarifnummer: | 85364900 |
