Eberle Controls Lastabwurfrelais LAR 465 36

Potentialausgleichsschiene für den Potentialausgleich nach DIN VDE 0100-410/-540 sowie Blitzschutzpotentialausgleich nach DIN VDE 0185-305 Fußplatte und Abdeckhaube aus Polystyrol, grau Abdeckhaube plombierbar / beschriftbar Kontaktleiste aus Messing, vernickelt Schrauben und Überleger aus Stahl, galvanisch verzinkt blitzstromtragfähig 100 kA (10/350)Anschlussmöglichkeiten: 7 ein- oder mehrdrähtige Leitungen bis 25 mm² oder feindrähtige Leitungen mit Aderendhülse bis 16 mm² 1 Rundleiter Rd 8-10 1 Flachband bis FL 30 oder Rundleiter Rd 8-10Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Produktdatenblatt 2

Zur Reduzierung des erforderlichen Leitungsquerschnittes für Grossverbraucher durch gegenseitigen Verriegelung von Verbrauchern. Geeignet für elektronisch geregelte Durchlauferhitzer. Das Relais ist plombierbar. Für Montage auf Tragschiene

4-polige Schütze ESB25..N mit 36 mm Baubreite steuern 3-phasige Lasten bis 25 A und stehen in unterschiedlichen Kontaktbelegungen und Spulenspannungen zur Verfügung. Sie schalten elektrische Heizgeräte, Warmwasserbereiter, Motoren für Pumpen, Lüftung und sonstige Antriebe ebenso wie Beleuchtungen. Durch eine integrierte Spulenbeschaltung arbeiten sie sowohl mit AC- als auch mit DC-Steuerspannungen. Die Geräte sind deshalb absolut brummfrei und leise beim Schalten. Ein als Zubehör linksseitig anbaubarer Hilfsschalter sowie Plombierkappen und ein Distanzstück ergänzen das Sortiment.ESB25..N haben Installationsdesign und erfüllen u.a. die Haushaltsnorm EN61095, sie sind daher besonders geeignet für den Verteilereinbau.

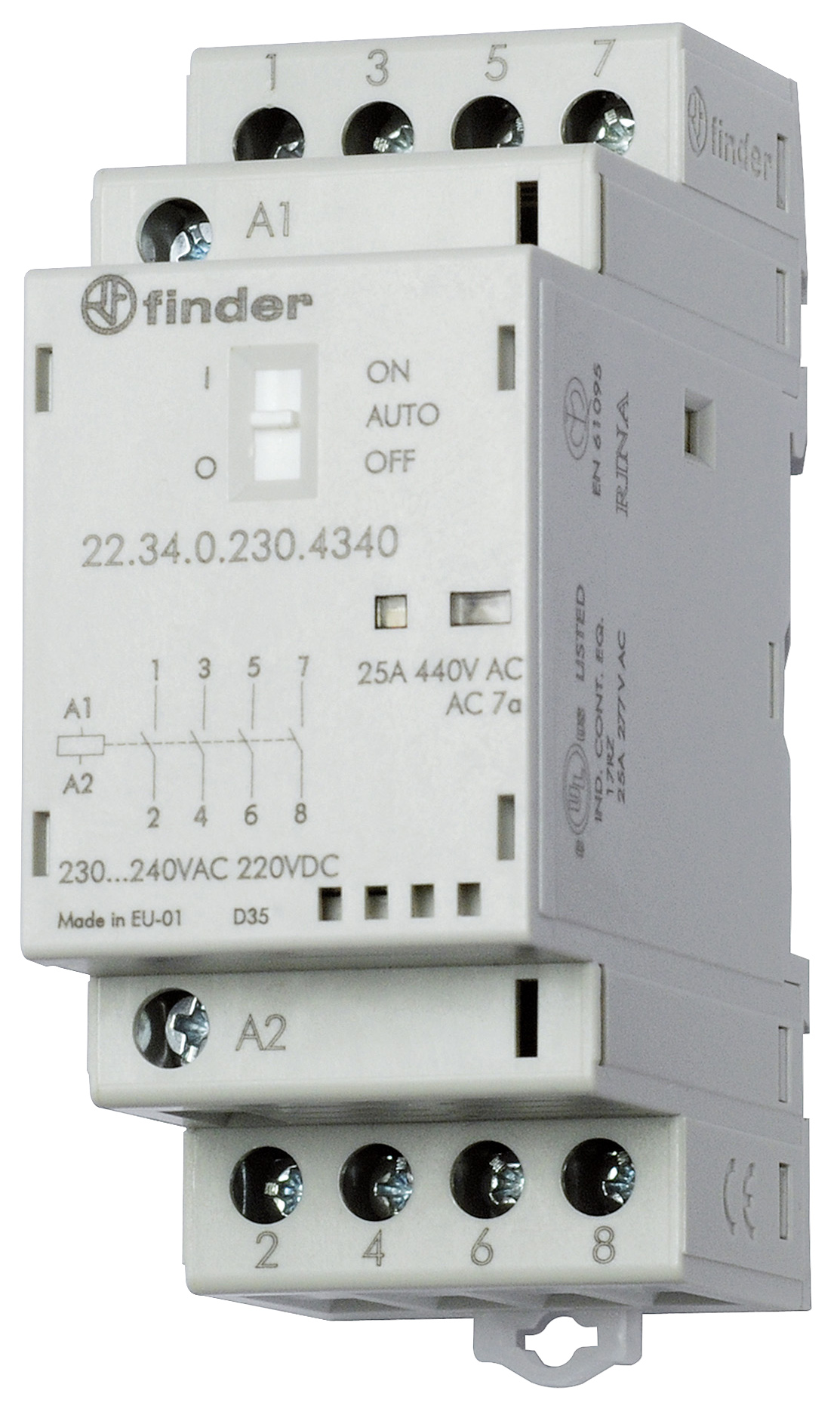

Installationsschütz für 35 mm-Schiene, 4 Schließer für 25 A / 250 V AC, Kontaktmaterial AgSnO2, max. Schaltleistungen bei 230 V AC: AC1 6250 VA, AC15 1800 VA, 3-Phasen-Motorlast, AC3 (400-440 V AC) 4 kW, Bemessungsstrom AC AC-7c 10 A, Glüh- und Halogenlampen 2000 W, Kompaktleuchtstofflampe (Energiesparlampe) 200 W, Leuchtstofflampe mit EVG 800 W, Leuchtstofflampe mit KVG 500 W, LED (230 V AC) 200 W, NV-Halogenlampen oder LED mit EVG 200 W, NV-Halogenlampen oder LED mit KVG 800 W. Spule: 230 V AC/DC, Breite 35 mm, mit Auto-On-Off-Schalter, LED und mechanischer Schaltstellungsanzeige, Relaisschutzart: IP 20

2-polig 25A/250V AC. Reiheneinbaugeräte für Montage auf Tragschiene DIN-EN 60715 TH35 mit Handbetätigung und ­Schaltstellungsanzeige. 1 Teilungseinheit = 18mm breit, 55mm tief. Einschaltdauer 100%. Steuerleistungsbedarf 1,9W. Kontakte 1 Schließer und 1 Öffner. Kontaktabstand 3mm. Prüfspannung Kontakt/Kontakt 2000V und Prüfspannung Steueranschlüsse/Kontakt 4000V.Unter nachfolgenden Links finden Sie weitere Informationen:Produktbild

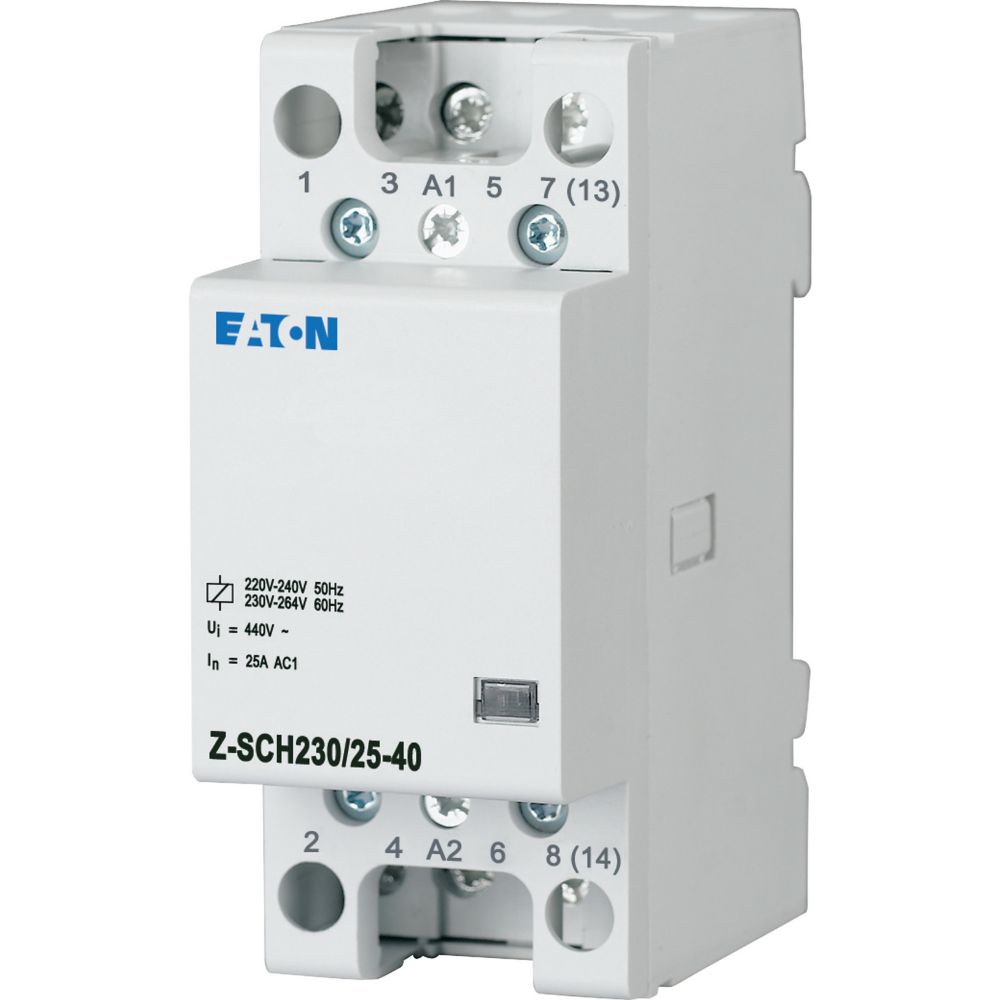

Installationsschütz, Steuerspannung 230 V AC, Bemessungsbetriebsstrom bei AC1 25 A, Funktion: 4 S, Details nach IEC 61095, EN 61095, VDE 0660, IEC 60947-4-1_x, EN 60947-4-1, VDE, Kappenmaß 45 mm, Montagebreite 2 SU (35 mm), Hutschienenmontage

Stiftsammelschiene berührungssicher, 16mm2 1-phasig+HS, 1016mm lang schneidbar, ohne Endkappen Stiftsammelschiene SENTRON 5ST3 als Zusatzkomponente für Fehlerstrom-Schutzeinrichtungen und Leitungsschutzschalter. Diese Zusatzkomponenten sind universell anbaubar. Sie lassen sich einfach und komfortabel montieren und anschließen. Dank des standardmäßigen Berührungsschutzes ist die Sicherheit bei der Installation zuverlässig gewährleistet. Optimale Technik für Ihre Sicherheit - nur von Siemens.

Leitungsschutzschalter Acti 9 iC60N, 6kA (IEC/EN 60898-1), 10kA (IEC/EN 60947-2). 3-polig, Nennstrom 10A, B-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Klemmen IP20, mitfahrende Isolationsabdeckung. Doppel-Anschlussklemme von oben oder unten. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60N Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.

Steckbrücke, Rastermaß: 5,2 mm, Polzahl: 10, Farbe: blau

Leitungsschutzschalter 400V 6kA, 3-polig, B, 32A Leitungsschutzschalter SENTRON 5SL für den sicheren Kurzschluss- und Überlastschutz für Standardanwendungen im Wohn- und Zweckbau. Werkzeuglose Montage und Demontage des Geräts. Einfache Verdrahtung der Einspeisung durch die hinten liegende Sammelschiene. Die Leitungsschutzschalter 5SL sind erhältlich in 1-, 2-, 3-, 4- sowie in 1+N- und 3+N-poliger Ausführung sowie in weiteren Sondertypen. Das umfangreiche Zubehör, wie z.B. Hilfsschalter, ermöglicht die vielfältige Erweiterung der Funktionen. Einfach sicher mit den Schutzgeräten von SENTRON.

Abschlussdeckel, Tiefe: 39,7 mm, Breite: 2,2 mm, Höhe: 83,5 mm, Farbe: grau

Die Sicherungsautomaten der Baureihe S 200 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
