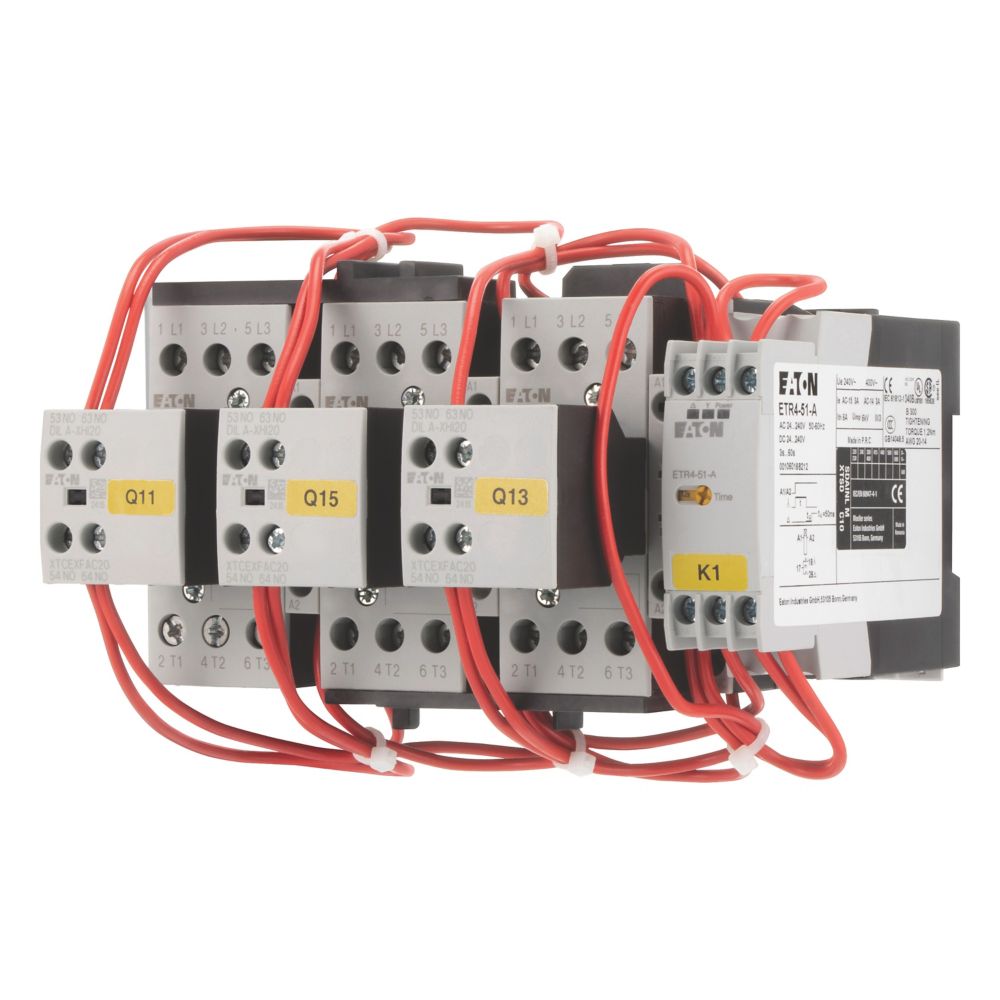

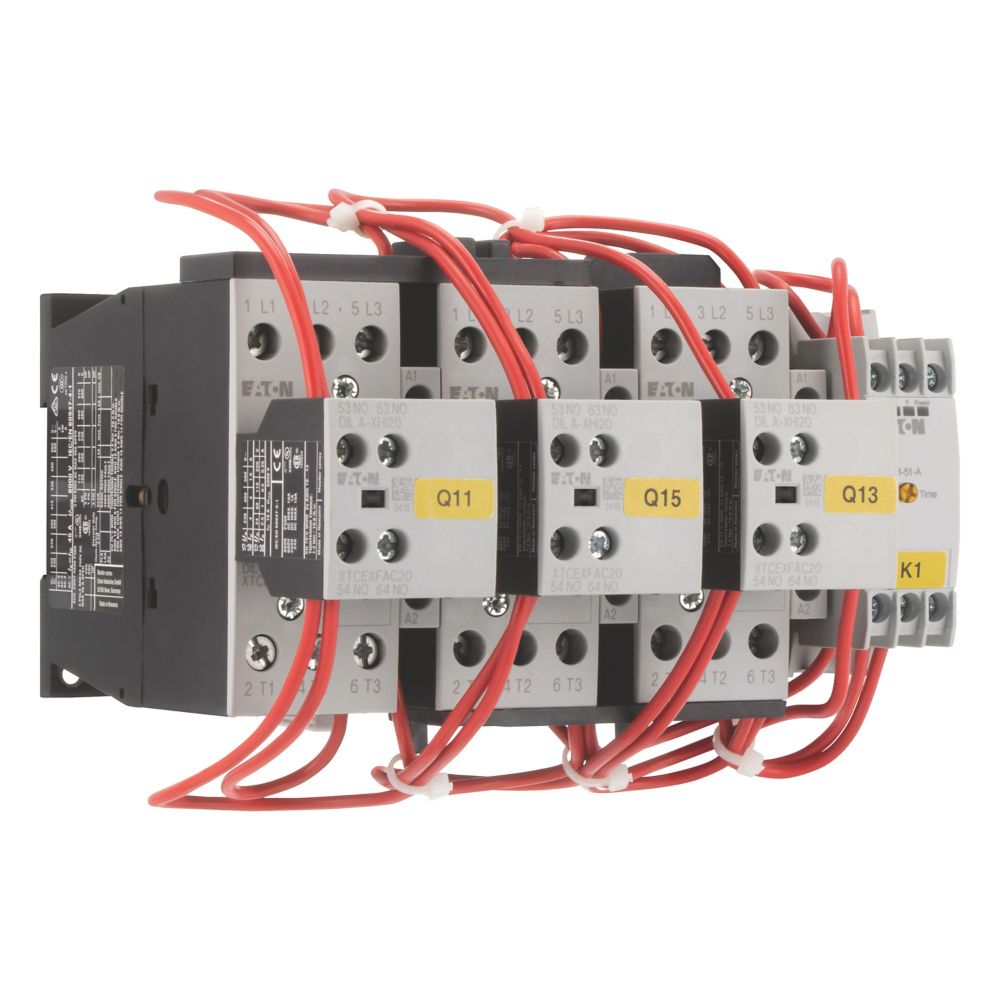

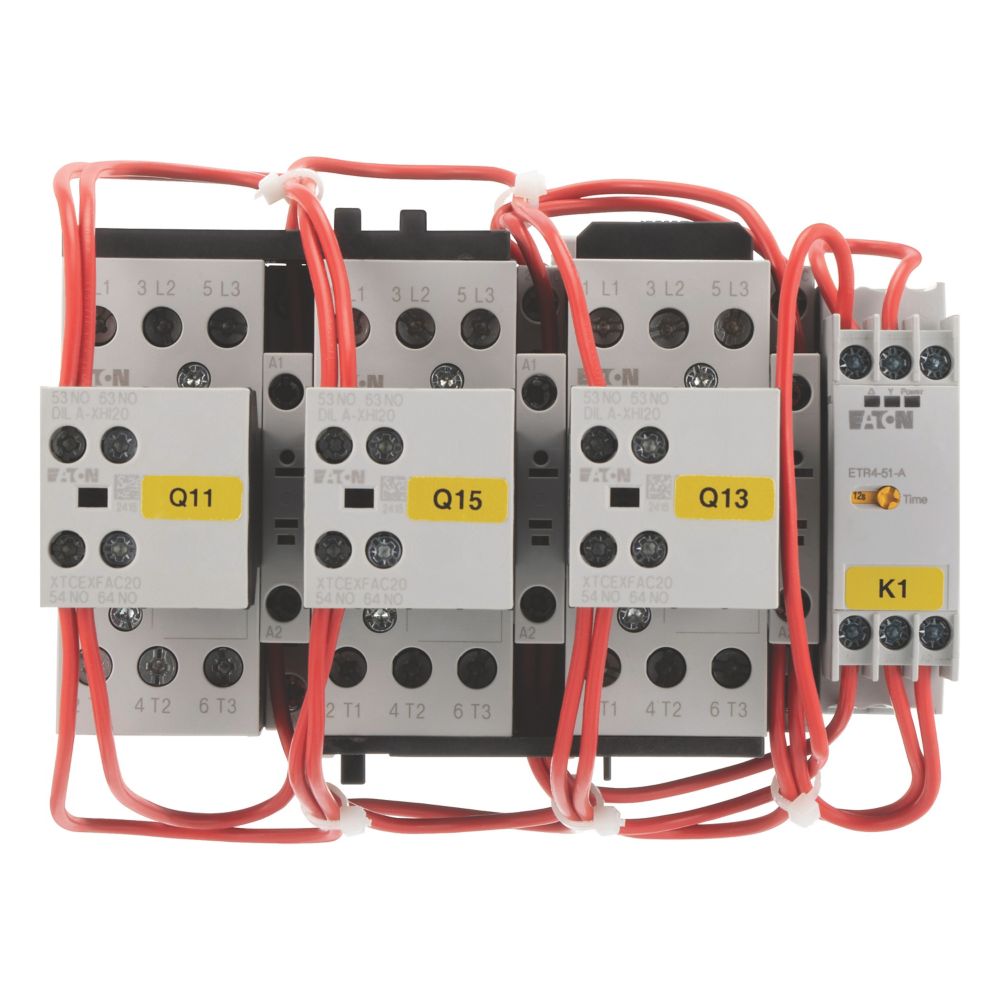

Eaton (Moeller) Sterndreieckschütz 22kW 400V,AC SDAINLM45(230V50HZ)

Eaton

458,73 €*

Inhalt: 1 STK

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit 1-3 Werktage

Produktnummer: 2000857050

Hersteller: Eaton

Hersteller-Nr.: 278386

EAN: 4015082783860

Hersteller Programm: Moeller series;xStart

Versandart: Paket

Hersteller Typ SDAINLM45(230V50HZ)

Produktinformationen "Eaton (Moeller) Sterndreieckschütz 22kW 400V,AC SDAINLM45(230V50HZ)"

Stern-Dreieck-Schützkombination, Applikation: Schützkombinationen für den Motorstart im Stern-Dreieck, Schalthäufigkeit: max. 30 Anläufe/Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 45 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 11 kW, 380 V 400 V: P= 22 kW, 500 V: P= 30 kW, 660 V 690 V: P= 22 kW, max. Umschaltzeit: 20 s, Betätigungsspannung: 230 V 50 Hz, 240 V 60 Hz, Stromart AC/DC: Wechselstrombetätigung, Einzelkomponenten der Kombination Netzschütz Q11: DILM25-10, + DILA-XHI20, Dreieckschütz Q15: DILM25-01, + DILA-XHI20 Typ, Sternschütz Q13: DILM17-01, + DILA-XHI20 Typ, Zeitrelais K1: ETR4-51 Typ, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3

Eigenschaften "Eaton (Moeller) Sterndreieckschütz 22kW 400V,AC SDAINLM45(230V50HZ)"

Anschlussart Hauptstromkreis:	Schraubanschluss
Anzahl der Hilfskontakte als Schließer:	3
Anzahl der Schließer als Hauptkontakte:	9
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis:	Schraubanschluss
Bemessungsbetriebsleistung NEMA:	0 kW
Bemessungsbetriebsleistung bei AC-3, 400 V:	22 kW
Bemessungsbetriebsstrom Ie bei AC-1, 400 V:	45 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:	45 A
Bemessungssteuerspeisespannung Us bei AC 50 Hz:	230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz:	240 V
Bemessungssteuerspeisespannung Us bei DC:	0 V
Betriebsspannung bei AC 50 Hz:	24..690 V
Betriebsspannung bei AC 60 Hz:	24..690 V
Betriebsspannung bei DC:	0 V
Breite:	158 mm
EAN:	4015082783860
Funktion:	Stern-Dreieck-Schütz
Herstellerartikelnummer:	278386
Herstellerprogramm:	Moeller series;xStart, xStart
Höhe:	95 mm
Markenname:	Eaton
Schutzart (IP):	IP00
Schutzart (NEMA):	sonstige
Spannungsart der Betriebsspannung:	AC
Spannungsart zur Betätigung:	AC
Tiefe:	138 mm
Tragschienenmontage möglich:	nein
Typ:	SDAINLM45(230V50HZ)
Ursprungsland:	RO
Zolltarifnummer:	85364900

Hersteller "Eaton"

Eaton Electric GmbH
Industrietechnik
Hein-Moeller-Str. 7-11
53115 Bonn DE
Email: bestellungen-handel-bonn@eaton.com

Weiterführende Links des Herstellers

Hersteller-Webseite
