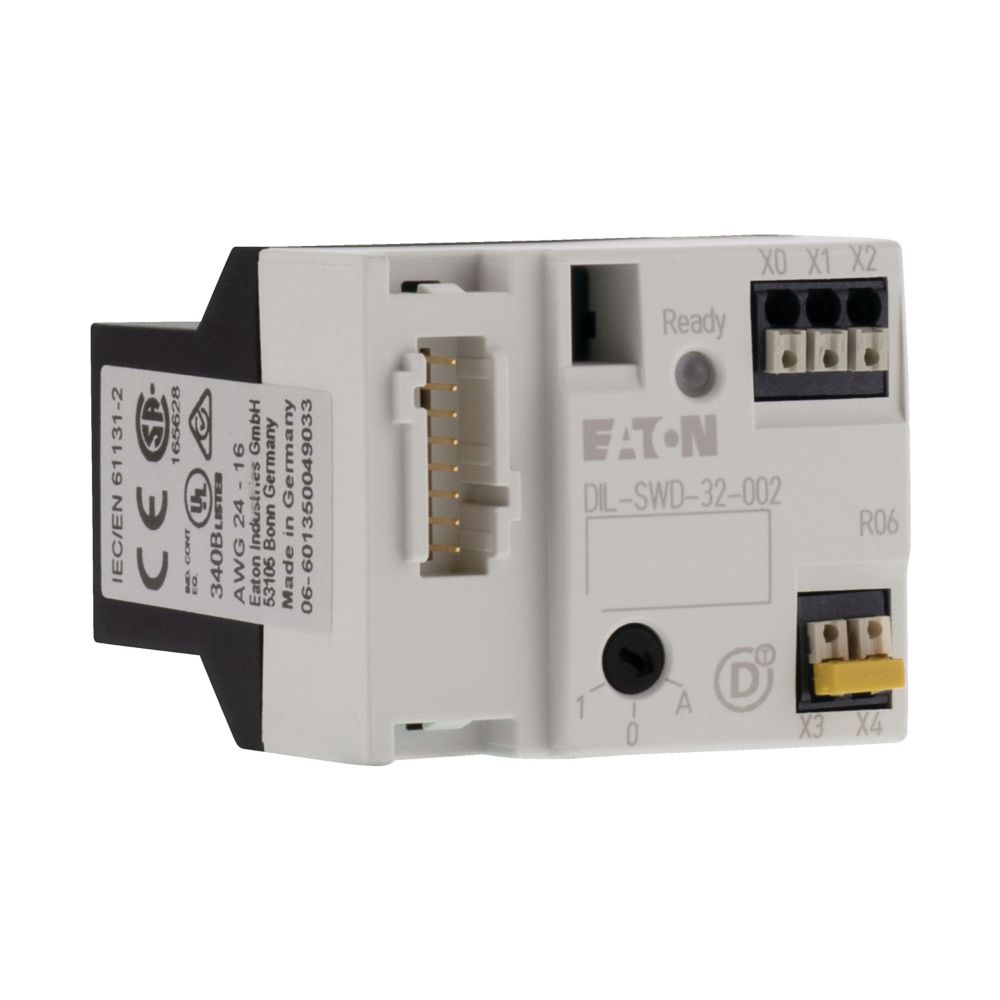

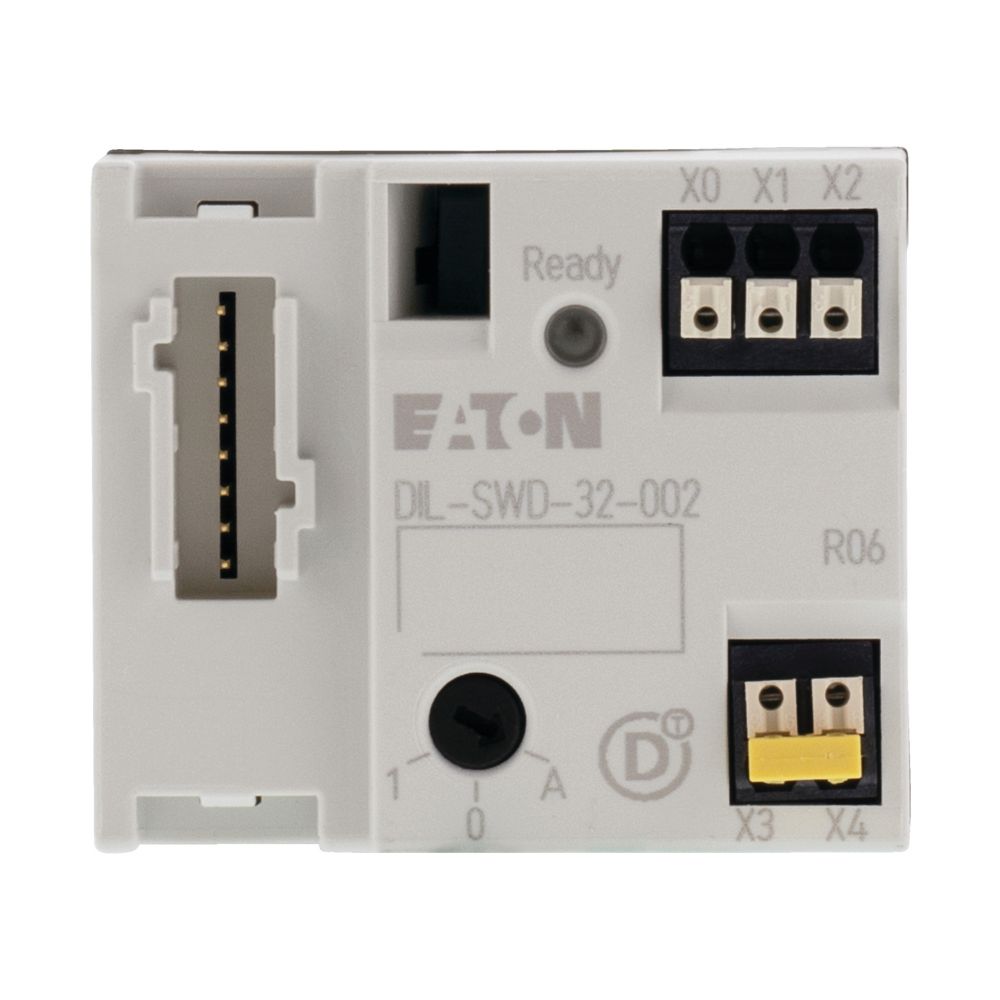

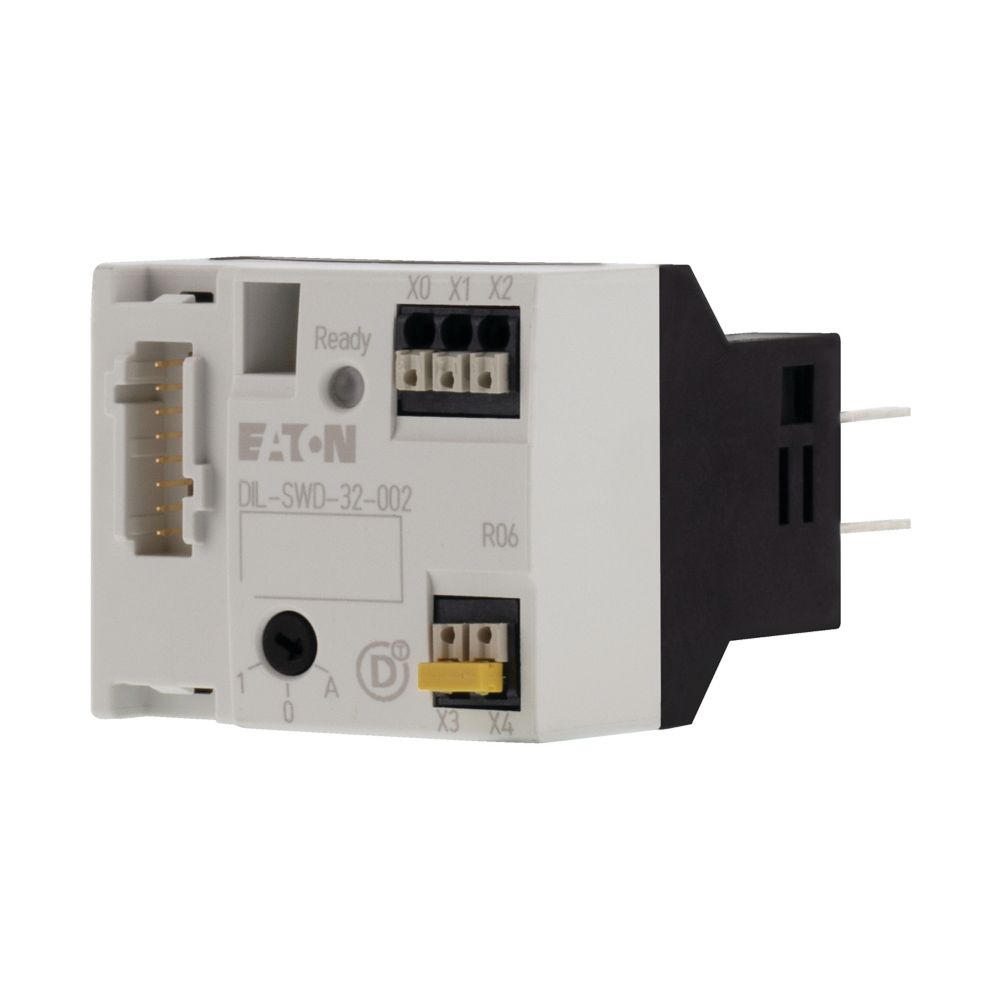

Eaton (Moeller) Schützmodul DIL/MSC, Hand/Auto DIL-SWD-32-002
ggf. Abbildung ähnlich
34,94 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2000880596
Hersteller:
Eaton
Hersteller-Nr.:
118561
EAN:
4015081168316
Hersteller Programm:
Moeller series;SmartWireDarwin
Versandart:
Paket
Hersteller Typ
DIL-SWD-32-002
Produktinformationen "Eaton (Moeller) Schützmodul DIL/MSC, Hand/Auto DIL-SWD-32-002"
Funktionselement, Anbindung an SmartWire-DT: ja, verwendbar für: DILM(C)7 - DILM(C)32 , DILM38 , DILA , DILMP20 , DILMP32 , DILMP45 , MSC-D(E)-...(24VDC)
Eigenschaften "Eaton (Moeller) Schützmodul DIL/MSC, Hand/Auto DIL-SWD-32-002"
| Anzahl der HW-Schnittstellen sonstige: | 1 |
|---|---|
| Anzahl der digitalen Ausgänge: | 1 |
| Anzahl der digitalen Eingänge: | 2 |
| Art der Ausgangsspannung: | DC |
| Art der Eingangsspannung: | DC |
| Art des Digitalausgangs: | ohne |
| Ausführung des elektrischen Anschlusses: | Federzuganschluss |
| Ausgangsstrom: | 0,5 A |
| Breite: | 45 mm |
| Digitale Ausgänge konfigurierbar: | nein |
| Digitale Eingänge konfigurierbar: | nein |
| EAN: | 4015081168316 |
| Eingangsstrom bei Signal 1: | 3 mA |
| Explosionsschutz-Kategorie für Gas: | ohne |
| Explosionsschutz-Kategorie für Staub: | ohne |
| Feldbusanschluss über seperaten Buskoppler möglich: | ja |
| Fronteinbau möglich: | nein |
| Funkstandard Bluetooth: | nein |
| Funkstandard GPRS: | nein |
| Funkstandard GSM: | nein |
| Funkstandard UMTS: | nein |
| Funkstandard WLAN 802.11: | nein |
| Geeignet für Sicherheitsfunktionen: | nein |
| Herstellerartikelnummer: | 118561 |
| Herstellerprogramm: | Moeller series;SmartWireDarwin, SmartWireDarwin |
| Höhe: | 38 mm |
| IO-Link Master: | nein |
| Kurzschlussschutz, Ausgänge vorhanden: | nein |
| Markenname: | Eaton |
| Mit optischer Schnittstelle: | nein |
| Performance Level nach EN ISO 13849-1: | ohne |
| Rack-Montage möglich: | nein |
| SIL nach IEC 61508: | ohne |
| Schutzart (IP): | IP20 |
| Spannungsart der Versorgungsspannung: | DC |
| Systemkomponente: | ja |
| Tiefe: | 72 mm |
| Tragschienenmontage möglich: | nein |
| Typ: | DIL-SWD-32-002 |
| Unterstützt Protokoll für AS-Interface Safety at Work: | nein |
| Unterstützt Protokoll für ASI: | nein |
| Unterstützt Protokoll für CAN: | nein |
| Unterstützt Protokoll für Data-Highway: | nein |
| Unterstützt Protokoll für DeviceNet: | nein |
| Unterstützt Protokoll für DeviceNet Safety: | nein |
| Unterstützt Protokoll für EtherCAT: | nein |
| Unterstützt Protokoll für EtherNet/IP: | nein |
| Unterstützt Protokoll für Foundation Fieldbus: | nein |
| Unterstützt Protokoll für INTERBUS: | nein |
| Unterstützt Protokoll für INTERBUS-Safety: | nein |
| Unterstützt Protokoll für KNX: | nein |
| Unterstützt Protokoll für LON: | nein |
| Unterstützt Protokoll für MODBUS: | nein |
| Unterstützt Protokoll für PROFIBUS: | nein |
| Unterstützt Protokoll für PROFINET CBA: | nein |
| Unterstützt Protokoll für PROFINET IO: | nein |
| Unterstützt Protokoll für PROFIsafe: | nein |
| Unterstützt Protokoll für SERCOS: | nein |
| Unterstützt Protokoll für SUCONET: | nein |
| Unterstützt Protokoll für SafetyBUS p: | nein |
| Unterstützt Protokoll für TCP/IP: | nein |
| Unterstützt Protokoll für sonstige Bussysteme: | ja |
| Ursprungsland: | DE |
| Versorgungsspannung bei AC 50 Hz: | 0 V |
| Versorgungsspannung bei AC 60 Hz: | 0 V |
| Versorgungsspannung bei DC: | 15 V |
| Verzögerungszeit bei Signalwechsel: | 10..84 ms |
| Wand-/Direktmontage möglich: | nein |
| Zertifiziert für UL-Gefahrenbereich Division 1: | nein |
| Zertifiziert für UL-Gefahrenbereich Division 2: | nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen): | nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff): | nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen): | nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan): | nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube): | nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube): | nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube): | nein |
| Zertifiziert für UL-Gefahrenbereich Klasse I: | nein |
| Zertifiziert für UL-Gefahrenbereich Klasse II: | nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III: | nein |
| Zolltarifnummer: | 85389099 |
| Zugehöriges Betriebsmittel (Ex ia): | nein |
| Zugehöriges Betriebsmittel (Ex ib): | nein |
| Zulässige Spannung am Ausgang: | 20,4..28,8 V |
| Zulässige Spannung am Eingang: | 15 V |
Hersteller "Eaton"
Eaton Electric GmbH
Industrietechnik
Hein-Moeller-Str. 7-11
53115 Bonn DE
Email: bestellungen-handel-bonn@eaton.com
Industrietechnik
Hein-Moeller-Str. 7-11
53115 Bonn DE
Email: bestellungen-handel-bonn@eaton.com
Weiterführende Links des Herstellers
Zubehör
Nur 3 auf Lager!

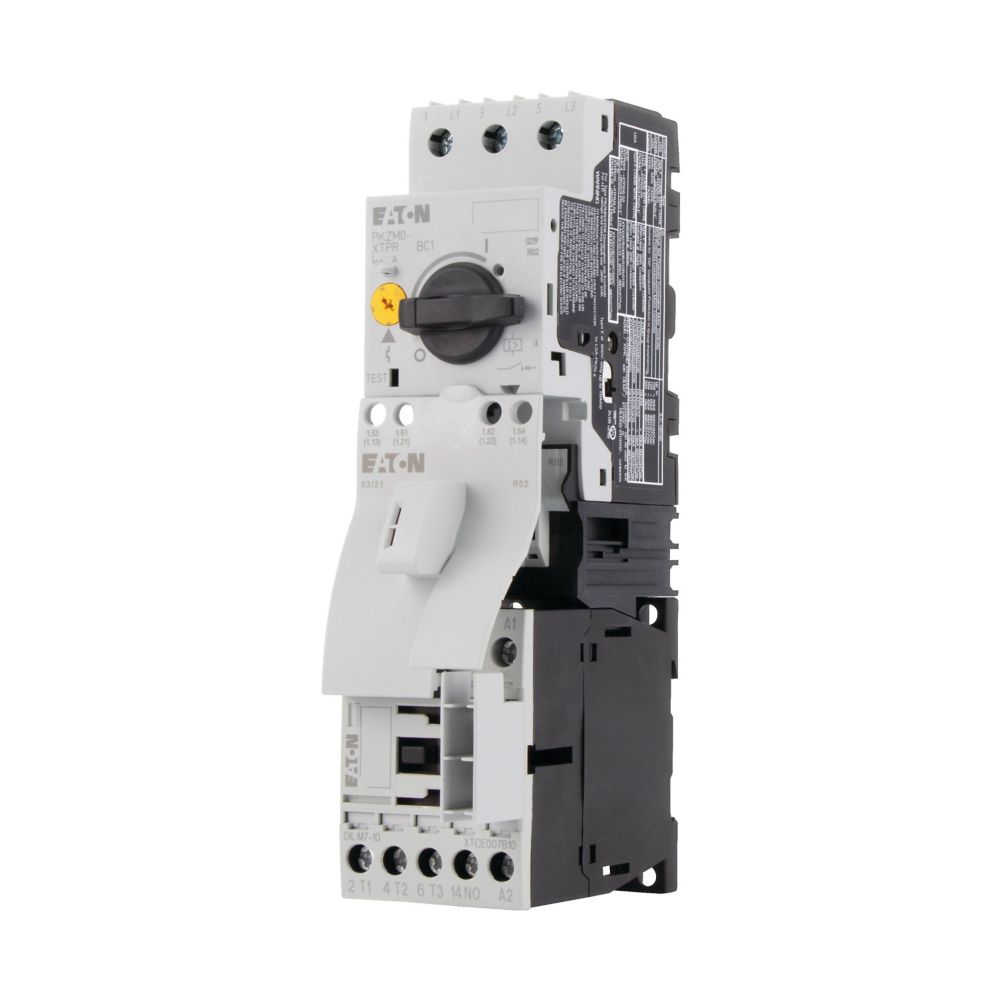

Eaton (Moeller) Direktstarter MSC-D-4-M7(24VDC)
126,52 €*
Direktstarter, Grundgerät: MSC, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Motordaten Bemessungsbetriebsleistung AC-3 380 V 400 V 415 V: P= 1.1, 1.5 kW, Einstellbereich Überlastauslöser: Ir= 2.5 - 4 A, Zuordnungsart: Zuordnungsart 1 , Zuordnungsart 2 , Betätigungsspannung: 24 V DC, Gleichspannung, Normen und Bestimmungen: IEC/EN 60947-4-1, VDE 0660
Varianten ab 126,67 €*
Nur 2 auf Lager!
Eaton (Moeller) Motorstarterkombination MSC-D-1,6-M7(24VDC)
124,97 €*
Direktstarter, Grundgerät: MSC, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Motordaten Bemessungsbetriebsleistung AC-3 380 V 400 V 415 V: P= 0.37, 0.55 kW, Einstellbereich Überlastauslöser: Ir= 1 - 1.6 A, Zuordnungsart: Zuordnungsart 1 , Zuordnungsart 2 , Betätigungsspannung: 24 V DC, Gleichspannung, Normen und Bestimmungen: IEC/EN 60947-4-1, VDE 0660
Varianten ab 125,10 €*
Eaton (Moeller) Motorstarterkombination MSC-D-2,5-M7(24VDC)
126,52 €*
Direktstarter, Grundgerät: MSC, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Motordaten Bemessungsbetriebsleistung AC-3 380 V 400 V 415 V: P= 0.75 kW, Einstellbereich Überlastauslöser: Ir= 1.6 - 2.5 A, Zuordnungsart: Zuordnungsart 1 , Zuordnungsart 2 , Betätigungsspannung: 24 V DC, Gleichspannung, Normen und Bestimmungen: IEC/EN 60947-4-1, VDE 0660
Varianten ab 126,67 €*
Nur 2 auf Lager!
Eaton (Moeller) Motorstarterkombination MSC-D-6,3-M7(24VDC)
127,53 €*
Direktstarter, Grundgerät: MSC, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Motordaten Bemessungsbetriebsleistung AC-3 380 V 400 V 415 V: P= 2.2 kW, Einstellbereich Überlastauslöser: Ir= 4 - 6.3 A, Zuordnungsart: Zuordnungsart 1 , Zuordnungsart 2 , Betätigungsspannung: 24 V DC, Gleichspannung, Normen und Bestimmungen: IEC/EN 60947-4-1, VDE 0660
Varianten ab 127,71 €*
Nur 8 auf Lager!
Eaton (Moeller) Hilfsschütz DILA-22(24VDC#199218
42,55 €*
Hilfsschütze DILA, Grundgeräte mit zwangsgeführten Kontakten, Push-in-Klemmen, Bemessungsbetriebsstrom Ie/AC-15: 220 V 230 V 240 V = 4 A, 380 V 400 V 415 V = 4 A, S = Schließer: 2 S, Ö = Öffner: 2 Ö, Kennzahl: 22E, kombinierbar mit Hilfsschalterbaustein DILA-XHI(V) -PI, Betätigungsspannung: 24 V DC, Stromart AC/DC: Gleichstrombetätigung, Schaltglieder nach EN 50011., Anschlussbezeichnung der Spule nach EN 50005., Integrierte Schutzbeschaltung., Integrierte Varistor-Schutzbeschaltung. Schutzart: IP20, Normen und Bestimmungen: IEC/EN 60947, EN 60947-5-1, VDE 0660
Varianten ab 42,68 €*
Nur 3 auf Lager!
Eaton (Moeller) Leistungsschütz DILM15-10(24V#199253
87,03 €*
Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Push-in-Klemmen, Nicht geeignet für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 15.5 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 45 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 4 kW, 380 V 400 V: P= 7.5 kW, 660 V 690 V: P= 7 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 4.4 kW, kombinierbar mit Hilfsschalter: DILM12-XHI -PI, DILM32-XHI -PI, DILA-XHI(V) -PI, Kontaktbestückung S = Schließer: 1 S, Schaltglieder nach EN 50012., Stromart AC/DC: Gleichstrombetätigung
Varianten ab 87,15 €*
Nur 1 auf Lager!
Eaton (Moeller) Leistungsschütz DILM9-01(24VD#199238
42,82 €*
Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3/AC-3e: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Push-in-Klemmen, Geeignet auch für Motoren der Effizienzklasse IE3, Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 9 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 45 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 2.5 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4.5 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 2.5 kW, 660 V 690 V: P= 3.6 kW, kombinierbar mit Hilfsschalter: DILM12-XHI -PI, DILM32-XHI -PI, DILA-XHI(V) -PI, Kontaktbestückung Ö = Öffner: 1 Ö, Schaltglieder nach EN 50012., Mit Spiegelkontakt., Stromart AC/DC: Gleichstrombetätigung
Varianten ab 42,93 €*
Nur 3 auf Lager!

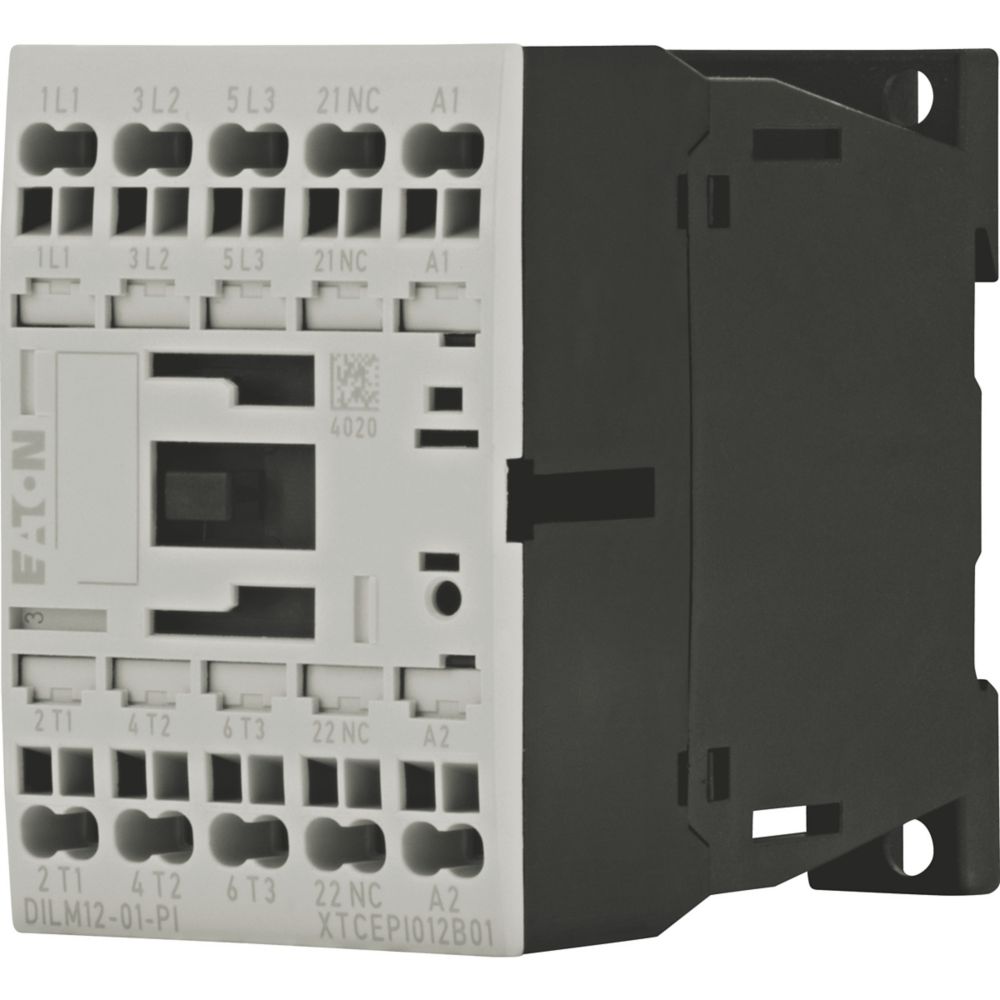

Eaton (Moeller) Leistungsschütz DILM12-01(24V#199248
51,67 €*
Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3/AC-3e: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Push-in-Klemmen, Geeignet auch für Motoren der Effizienzklasse IE3, Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 12 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 45 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 5.5 kW, 660 V 690 V: P= 6.5 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 4.4 kW, kombinierbar mit Hilfsschalter: DILM12-XHI -PI, DILM32-XHI -PI, DILA-XHI(V) -PI, Kontaktbestückung Ö = Öffner: 1 Ö, Schaltglieder nach EN 50012., Mit Spiegelkontakt., Stromart AC/DC: Gleichstrombetätigung
Varianten ab 51,79 €*
Nur 6 auf Lager!

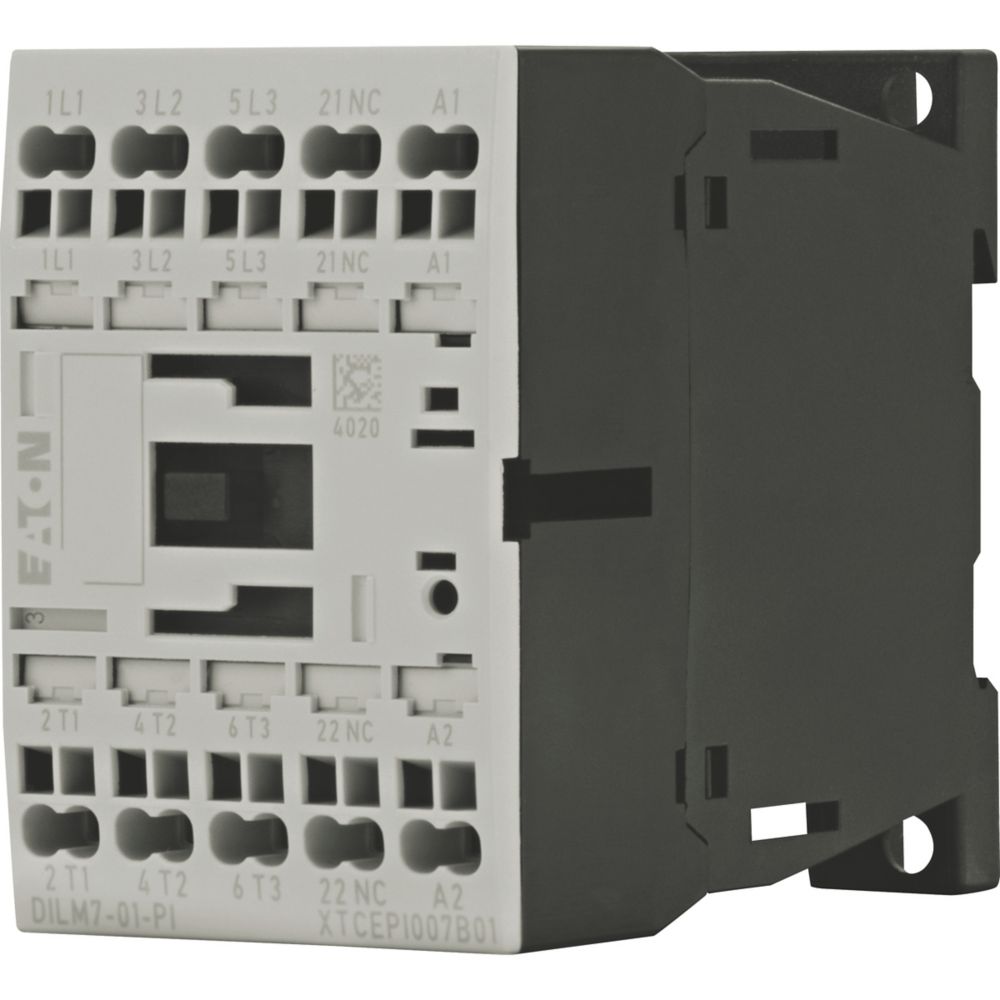

Eaton (Moeller) Leistungsschütz DILM7-01(24VD#199228
40,20 €*
Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3/AC-3e: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Push-in-Klemmen, Geeignet auch für Motoren der Effizienzklasse IE3, Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 7 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 45 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3.5 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1 kW, 380 V 400 V: P= 2.2 kW, 660 V 690 V: P= 2.9 kW, kombinierbar mit Hilfsschalter: DILM12-XHI -PI, DILM32-XHI -PI, DILA-XHI(V) -PI, Kontaktbestückung Ö = Öffner: 1 Ö, Schaltglieder nach EN 50012., Mit Spiegelkontakt., Stromart AC/DC: Gleichstrombetätigung
Varianten ab 40,32 €*
Eaton (Moeller) Leistungsschütz DILM9-10(24VD#199233
42,82 €*
Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3/AC-3e: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Push-in-Klemmen, Geeignet auch für Motoren der Effizienzklasse IE3, Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 9 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 45 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 2.5 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4.5 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 2.5 kW, 660 V 690 V: P= 3.6 kW, kombinierbar mit Hilfsschalter: DILM12-XHI -PI, DILM32-XHI -PI, DILA-XHI(V) -PI, Kontaktbestückung S = Schließer: 1 S, Schaltglieder nach EN 50012., Stromart AC/DC: Gleichstrombetätigung
Varianten ab 42,93 €*
Nur 9 auf Lager!

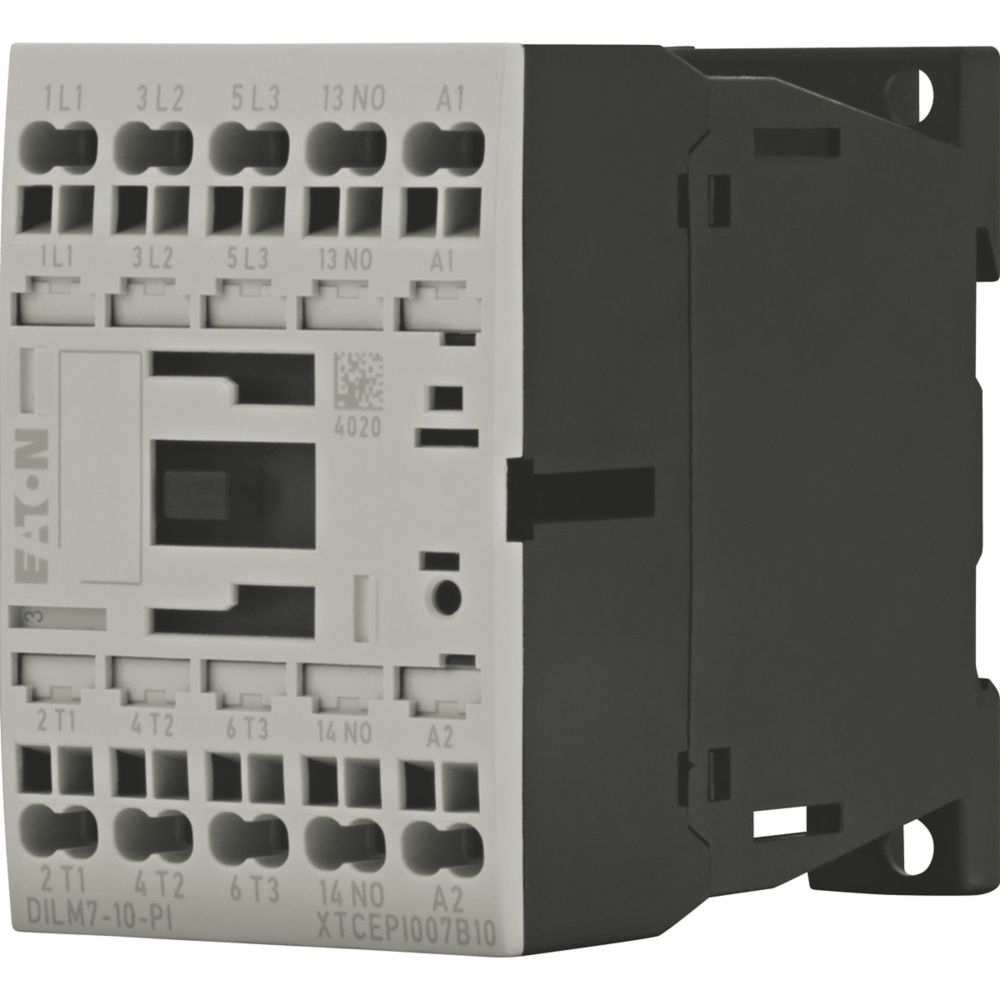

Eaton (Moeller) Leistungsschütz DILM7-10(24VD#199223
40,20 €*
Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3/AC-3e: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Push-in-Klemmen, Geeignet auch für Motoren der Effizienzklasse IE3, Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 7 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 45 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3.5 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1 kW, 380 V 400 V: P= 2.2 kW, 660 V 690 V: P= 2.9 kW, kombinierbar mit Hilfsschalter: DILM12-XHI -PI, DILM32-XHI -PI, DILA-XHI(V) -PI, Kontaktbestückung S = Schließer: 1 S, Schaltglieder nach EN 50012., Stromart AC/DC: Gleichstrombetätigung
Varianten ab 40,32 €*
Nur 5 auf Lager!

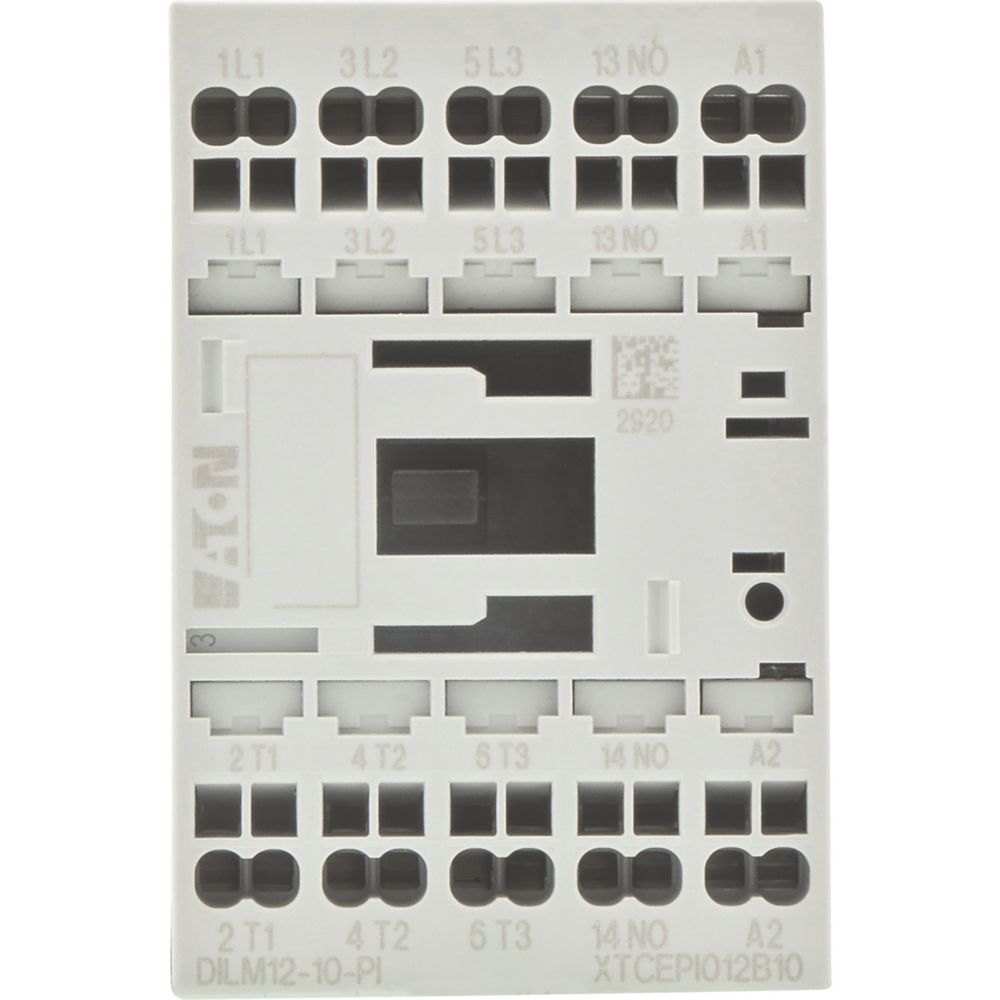

Eaton (Moeller) Leistungsschütz DILM12-10(24V#199243
