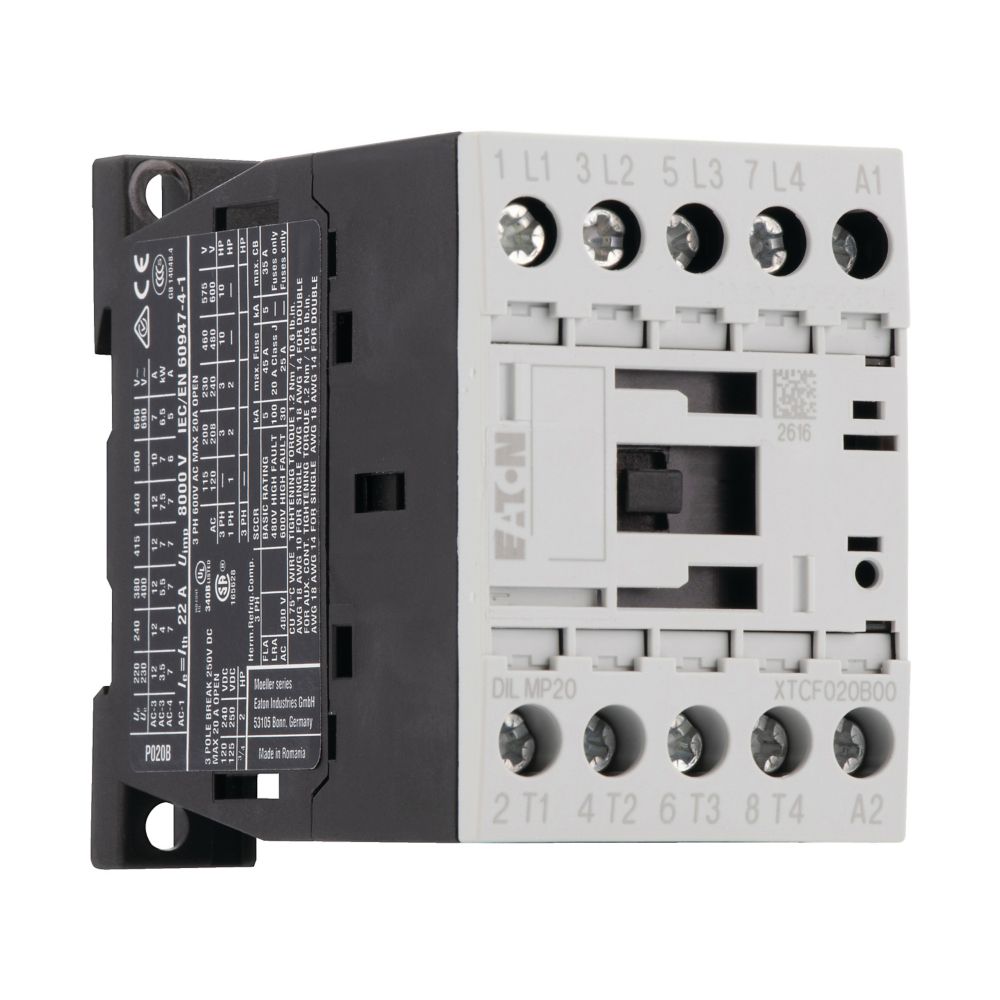

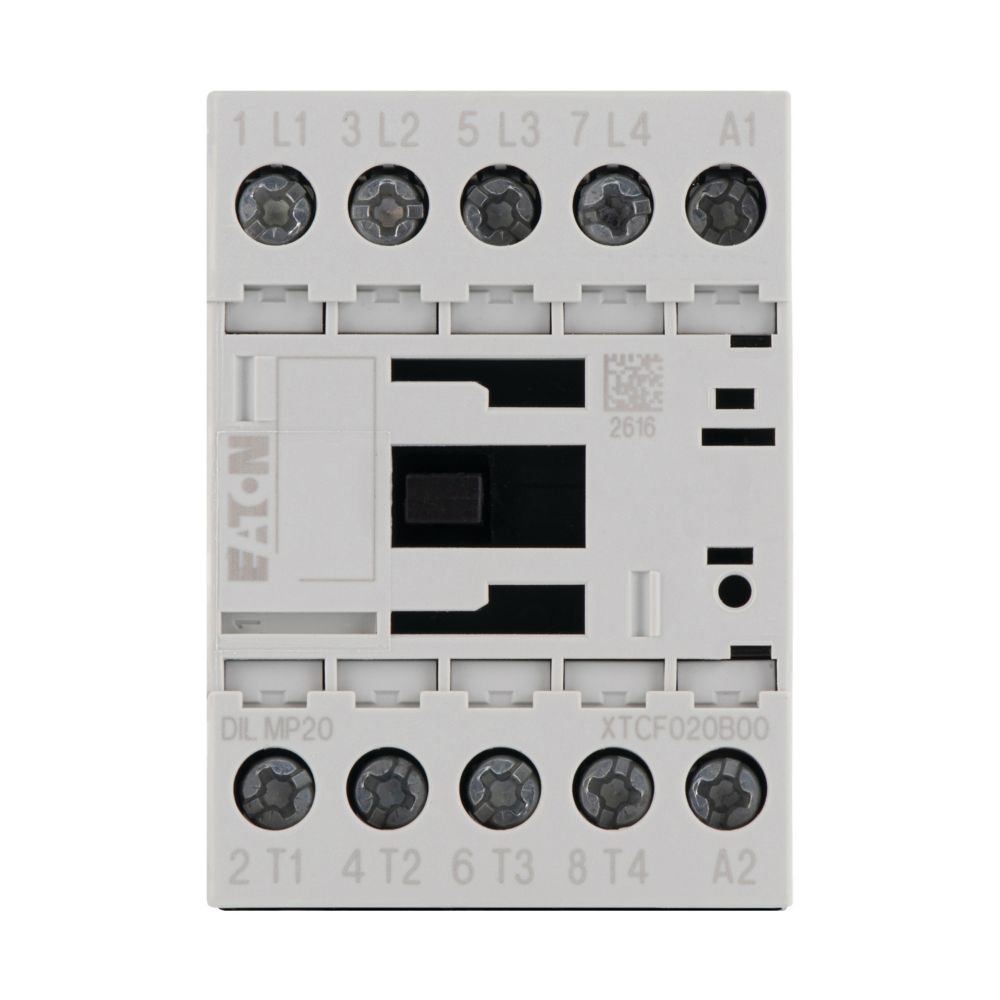

Eaton (Moeller) Schütz 4p. 20A/AC-1,AC DILMP20(230V50HZ)

Eaton

ggf. Abbildung ähnlich

44,77 €*

Inhalt: 1 STK

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit 1-3 Werktage

Produktnummer: 2000900537

Hersteller: Eaton

Hersteller-Nr.: 276970

EAN: 4015082769703

Hersteller Programm: DILM;Moeller series

Versandart: Paket

Hersteller Typ DILMP20(230V50HZ)

Produktinformationen "Eaton (Moeller) Schütz 4p. 20A/AC-1,AC DILMP20(230V50HZ)"

Leistungsschütz, Anwendung: Leistungsschütze für 4-polige Stromverbraucher, Schütze bis 200 A, 4-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, Anschlusstechnik: Schraubklemmen, Anzahl der Pole: 4 Pole, 380 V 400 V: Ie= 12 A, konventioneller thermischer Strom, 3-polig, 50 60 Hz offen bei 40 °C: Ith =Ie= 22 A, gekapselt: Ith= 18 A, konventioneller thermischer Strom, 1-polig offen: Ith= 60 A, gekapselt: Ith= 54 A, 220 V 230 V: P= 3,5 kW, 380 V 400 V: P= 5,5 kW, 660 V 690 V: P= 6,5 kW

Eigenschaften "Eaton (Moeller) Schütz 4p. 20A/AC-1,AC DILMP20(230V50HZ)"

Anschlussart Hauptstromkreis:	Schraubanschluss
Anzahl der Schließer als Hauptkontakte:	4
Bemessungsbetriebsleistung NEMA:	0 kW
Bemessungsbetriebsleistung bei AC-3, 400 V:	5,5 kW
Bemessungsbetriebsleistung bei AC-4, 400 V:	4,5 kW
Bemessungsbetriebsstrom Ie bei AC-1, 400 V:	22 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:	12 A
Bemessungsbetriebsstrom Ie bei AC-4, 400 V:	10 A
Bemessungssteuerspeisespannung Us bei AC 50 Hz:	230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz:	240 V
Bemessungssteuerspeisespannung Us bei DC:	0 V
Betriebsspannung bei AC 50 Hz:	24..690 V
Betriebsspannung bei AC 60 Hz:	24..690 V
Breite:	45 mm
EAN:	4015082769703
Geeignet für Reiheneinbau:	nein
Herstellerartikelnummer:	276970
Herstellerprogramm:	DILM, DILM;Moeller series
Höhe:	68 mm
Markenname:	Eaton
Spannungsart zur Betätigung:	AC
Tiefe:	75 mm
Typ:	DILMP20(230V50HZ)
Ursprungsland:	DE, RO
Zolltarifnummer:	85364900

Hersteller "Eaton"

Weiterführende Links des Herstellers

Hersteller-Webseite

Zubehör

Nur 9 auf Lager!

Eaton (Moeller) Hilfsschalterbaustein 2p. 2Ö DILM32-XHI02

Hilfsschalterbaustein, mit zwangsgeführten Kontakten, Funktion: für Standardanwendungen, 2-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 4 A, Kontakte Ö = Öffner: 2 Ö, Montagetyp: Frontbefestigung, verwendbar für: DILM(C)7-10 , DILM(C)9-10 , DILM(C)12-10 , DILM(C)15-10 , DILM(C)17-10 , DILM(C)25-10 , DILM(C)32-10 , DILM38-10 , DILMP20 , DILMP32-10 , DILMP45-10 , DILL , DILMF8-10 , DILMF11-10 , DILMF14-10 , DILMF17-10 , DILMF25-10 , DILMF32-10 , Typ: Frontale Hilfsschalterbestückung

Varianten ab 8,59 €*

8,89 €*

Eaton (Moeller) Hilfsschalterbaustein 2p. 1S1Ö DILM32-XHI11

Hilfsschalterbaustein, mit zwangsgeführten Kontakten, Funktion: für Standardanwendungen, 2-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 4 A, Kontakte S = Schließer: 1 S, Kontakte Ö = Öffner: 1 Ö, Montagetyp: Frontbefestigung, verwendbar für: DILM(C)7-10 , DILM(C)9-10 , DILM(C)12-10 , DILM(C)15-10 , DILM(C)17-10 , DILM(C)25-10 , DILM(C)32-10, DILM38-10 , DILMP20 , DILMP32-10 , DILMP45-10 , DILL , DILMF8-10 , DILMF11-10 , DILMF14-10 , DILMF17-10 , DILMF25-10 , DILMF32-10

Varianten ab 8,55 €*

8,85 €*

Eaton (Moeller) Hilfsschalterbaustein 4p. 2S2Ö DILM32-XHI22

Hilfsschalterbaustein, mit zwangsgeführten Kontakten, Funktion: für Standardanwendungen, 4-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 4 A, Kontakte S = Schließer: 2 S, Kontakte Ö = Öffner: 2 Ö, Montagetyp: Frontbefestigung, verwendbar für: DILM(C)7-10 , DILM(C)9-10 , DILM(C)12-10 , DILM(C)15-10 , DILM(C)17-10 , DILM(C)25-10 , DILM(C)32-10, DILM38-10 , DILMP20 , DILMP32-10 , DILMP45-10 , DILL , DILMF8-10 , DILMF11-10 , DILMF14-10 , DILMF17-10 , DILMF25-10 , DILMF32-10

Varianten ab 13,96 €*

14,51 €*

Nur 8 auf Lager!

Eaton (Moeller) Hilfsschalterbaustein 2p. 0S2Ö DILA-XHI02

Hilfsschalterbaustein, mit zwangsgeführten Kontakten, Schaltglieder nach EN 50005, Kombinationen der Ausführung E entsprechen EN 50011 und sind zu bevorzugen. Gleichstrombetätigte Schütze DILA(C)-22 dürfen nur mit 2-poligen Hilfsschaltern kombiniert werden. Funktion: für Standardanwendungen, 2-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 4 A, Kontakte Ö = Öffner: 2 Ö, Montagetyp: Frontbefestigung, verwendbar für: DILA(C) , DILM(C)7 , DILM(C)9 , DILM(C)12 , DILM(C)15 , DILM(C)17 , DILM(C)25 , DILM(C)32

Varianten ab 8,53 €*

8,83 €*

Eaton (Moeller) Hilfsschalterbaustein 2p. 1S1Ö DILA-XHI11

Hilfsschalterbaustein, mit zwangsgeführten Kontakten, Schaltglieder nach EN 50005, Kombinationen der Ausführung E entsprechen EN 50011 und sind zu bevorzugen. Gleichstrombetätigte Schütze DILA(C)-22 dürfen nur mit 2-poligen Hilfsschaltern kombiniert werden. Funktion: für Standardanwendungen, 2-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 4 A, Kontakte S = Schließer: 1 S, Kontakte Ö = Öffner: 1 Ö, Montagetyp: Frontbefestigung, verwendbar für: DILA(C) , DILM(C)7 , DILM(C)9 , DILM(C)12 , DILM(C)15

Varianten ab 8,48 €*

8,78 €*

Eaton (Moeller) Hilfsschalterbaustein 2p. 2S0Ö DILA-XHI20

Hilfsschalterbaustein, mit zwangsgeführten Kontakten, Schaltglieder nach EN 50005, Kombinationen der Ausführung E entsprechen EN 50011 und sind zu bevorzugen. Gleichstrombetätigte Schütze DILA(C)-22 dürfen nur mit 2-poligen Hilfsschaltern kombiniert werden. Funktion: für Standardanwendungen, 2-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 4 A, Kontakte S = Schließer: 2 S, Montagetyp: Frontbefestigung, verwendbar für: DILA(C) , DILM(C)7 , DILM(C)9 , DILM(C)12 , DILM(C)15 , DILM(C)17 , DILM(C)25 , DILM(C)32

Varianten ab 8,53 €*

8,83 €*

Eaton (Moeller) Hilfsschalterbaustein 4p. 0S4Ö DILA-XHI04

Hilfsschalterbaustein, mit zwangsgeführten Kontakten, Schaltglieder nach EN 50005, Kombinationen der Ausführung E entsprechen EN 50011 und sind zu bevorzugen. Gleichstrombetätigte Schütze DILA(C)-22 dürfen nur mit 2-poligen Hilfsschaltern kombiniert werden. Funktion: für Standardanwendungen, 4-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 4 A, Kontakte Ö = Öffner: 4 Ö, Montagetyp: Frontbefestigung, verwendbar für: DILA(C) , DILM(C)7 , DILM(C)9 , DILM(C)12 , DILM(C)15 , DILM(C)17 , DILM(C)25 , DILM(C)32

Varianten ab 14,09 €*

14,63 €*

Eaton (Moeller) Hilfsschalterbaustein 4p. 1S3Ö DILA-XHI13

Hilfsschalterbaustein, mit zwangsgeführten Kontakten, Schaltglieder nach EN 50005, Kombinationen der Ausführung E entsprechen EN 50011 und sind zu bevorzugen. Gleichstrombetätigte Schütze DILA(C)-22 dürfen nur mit 2-poligen Hilfsschaltern kombiniert werden. Funktion: für Standardanwendungen, 4-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 4 A, Kontakte S = Schließer: 1 S, Kontakte Ö = Öffner: 3 Ö, Montagetyp: Frontbefestigung, verwendbar für: DILA(C) , DILM(C)7 , DILM(C)9 , DILM(C)12 , DILM(C)15

Varianten ab 14,09 €*

14,63 €*

Eaton (Moeller) Hilfsschalterbaustein 4p. 2S2Ö DILA-XHI22

Hilfsschalterbaustein, mit zwangsgeführten Kontakten, Schaltglieder nach EN 50005, Kombinationen der Ausführung E entsprechen EN 50011 und sind zu bevorzugen. Gleichstrombetätigte Schütze DILA(C)-22 dürfen nur mit 2-poligen Hilfsschaltern kombiniert werden. Funktion: für Standardanwendungen, 4-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 4 A, Kontakte S = Schließer: 2 S, Kontakte Ö = Öffner: 2 Ö, Montagetyp: Frontbefestigung, verwendbar für: DILA(C) , DILM(C)7 , DILM(C)9 , DILM(C)12 , DILM(C)15

Varianten ab 13,97 €*

14,52 €*

Eaton (Moeller) Hilfsschalterbaustein 4p. 4S0Ö DILA-XHI40

Hilfsschalterbaustein, mit zwangsgeführten Kontakten, Schaltglieder nach EN 50005, Kombinationen der Ausführung E entsprechen EN 50011 und sind zu bevorzugen. Gleichstrombetätigte Schütze DILA(C)-22 dürfen nur mit 2-poligen Hilfsschaltern kombiniert werden. Funktion: für Standardanwendungen, 4-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 4 A, Kontakte S = Schließer: 4 S, Montagetyp: Frontbefestigung, verwendbar für: DILA(C) , DILM(C)7 , DILM(C)9 , DILM(C)12 , DILM(C)15 , DILM(C)17 , DILM(C)25 , DILM(C)32

Varianten ab 14,09 €*

14,63 €*

Nur 2 auf Lager!

Eaton (Moeller) Varistor-Löschglied 130-240VAC DILM12-XSPV240

Varistorschutzbeschaltung, Zubehör: Schutzbeschaltung, Spannung: Us 130 - 240 AC V, verwendbar für: DILM7 - DILM15, DILMP20, DILA

Varianten ab 7,98 €*

8,18 €*

Eaton (Moeller) Varistor-Löschglied 240VAC DILM12-XSPVL240

Varistorschutzbeschaltung, Zubehör: Schutzbeschaltung, Spannung: Us 130 - 240 AC V, verwendbar für: DILM7 - DILM12, DILMP20, DILA

Varianten ab 10,60 €*

10,87 €*

Eaton (Moeller) RC-Schutzbeschaltung 24-48VAC DILM12-XSPR48

RC-Schutzbeschaltung, Zubehör: Schutzbeschaltung, Spannung: Us 24 - 48 AC V, verwendbar für: DILM7 - DILM15, DILMP20, DILA

Varianten ab 8,05 €*

8,25 €*

Eaton (Moeller) RC-Schutzbeschaltung 130-240VAC DILM12-XSPR240

RC-Schutzbeschaltung, Zubehör: Schutzbeschaltung, Spannung: Us 110 - 240 AC V, verwendbar für: DILM7 - DILM15, DILMP20, DILA

Varianten ab 8,05 €*

8,25 €*

Nur 5 auf Lager!

Eaton (Moeller) Mechan.Verriegelung für DILM7..12 DILM12-XMV

Verriegelung, Sortiment: Zubehör, Mechanische Verriegelung, verwendbar für: DILM7 - DILM15, DILMP20, DILA

Varianten ab 7,85 €*

8,05 €*

Eaton (Moeller) Etikettenbogen XGKE-GE

Dauerhafte einfache Gerätekennzeichnung mit Klebeschildern

Varianten ab 2,90 €*

2,97 €*

Nur 4 auf Lager!

Eaton (Moeller) Hilfsschalterbaustein 4p. DILM32-XHI31

Hilfsschalterbaustein, mit zwangsgeführten Kontakten, Funktion: für Standardanwendungen, 4-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 4 A, Kontakte S = Schließer: 3 S, Kontakte Ö = Öffner: 1 Ö, Montagetyp: Frontbefestigung, verwendbar für: DILM(C)7-10 , DILM(C)9-10 , DILM(C)12-10 , DILM(C)15-10 , DILM(C)17-10 , DILM(C)25-10 , DILM(C)32-10, DILM38-10 , DILMP20 , DILMP32-10 , DILMP45-10 , DILL , DILMF8-10 , DILMF11-10 , DILMF14-10 , DILMF17-10 , DILMF25-10 , DILMF32-10

Varianten ab 14,98 €*

15,55 €*

Eaton (Moeller) Dioden-Schutzbeschalt f.DILA/M7-15 DILM12-XSPD

Dioden-Schutzbeschaltung, Zubehör: Schutzbeschaltung, Spannung: Us 12 - 250 DC V, verwendbar für: DILM7 - DILM15, DILMP20, DILA

Varianten ab 8,79 €*

8,99 €*

Eaton (Moeller) Sternpunktbrücke f.DILM 7 bis 12 DILM12-XS1

Sternpunktbrücke, Sortiment: Zubehör, Verdrahtungszubehör, verwendbar für: DILM7 - DILM15

Varianten ab 2,94 €*

3,01 €*

Eaton (Moeller) Hilfsschalterbaustein 3S1Ö DILA-XHI31

Hilfsschalterbaustein, mit zwangsgeführten Kontakten, Schaltglieder nach EN 50005, Kombinationen der Ausführung E entsprechen EN 50011 und sind zu bevorzugen. Gleichstrombetätigte Schütze DILA(C)-22 dürfen nur mit 2-poligen Hilfsschaltern kombiniert werden. Funktion: für Standardanwendungen, 4-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 4 A, Kontakte S = Schließer: 3 S, Kontakte Ö = Öffner: 1 Ö, Montagetyp: Frontbefestigung, verwendbar für: DILA(C) , DILM(C)7 , DILM(C)9 , DILM(C)12 , DILM(C)15

Varianten ab 14,09 €*

14,63 €*

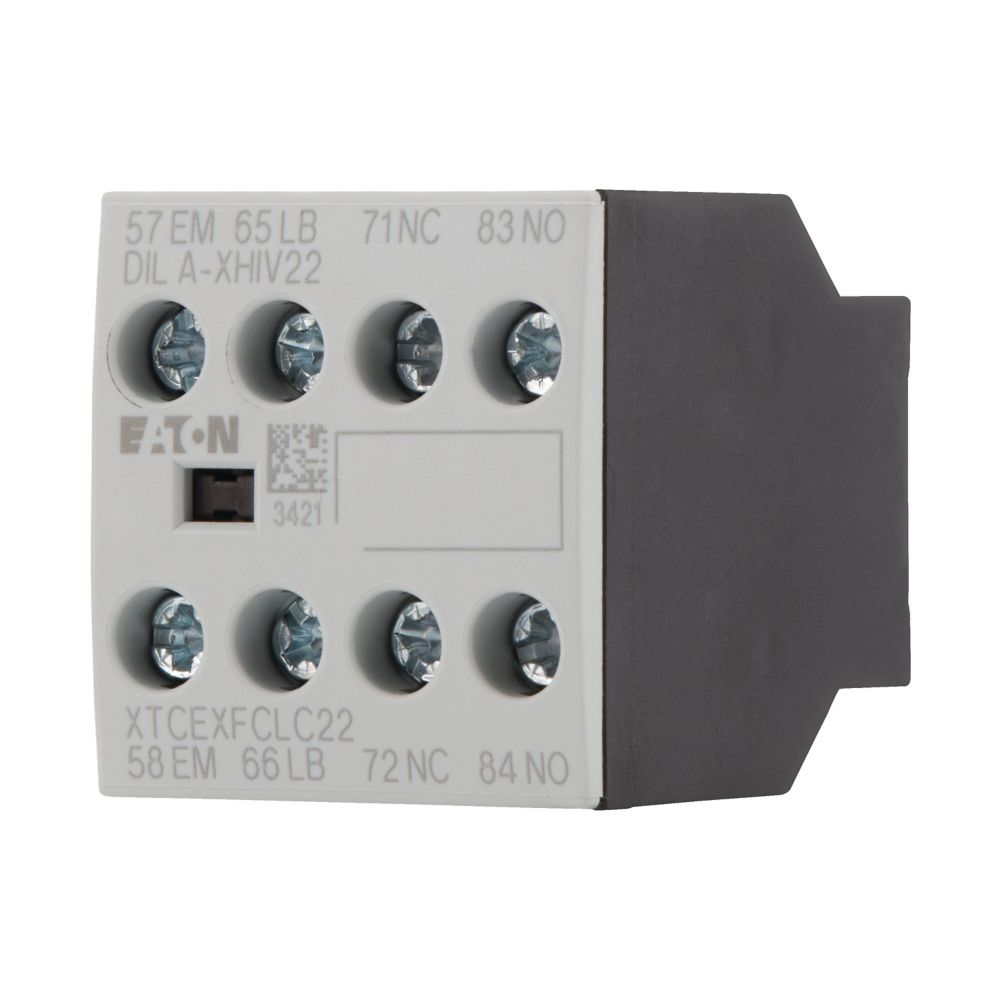

Eaton (Moeller) Hilfsschalterbaustein 2S2Ö DILA-XHIV22
