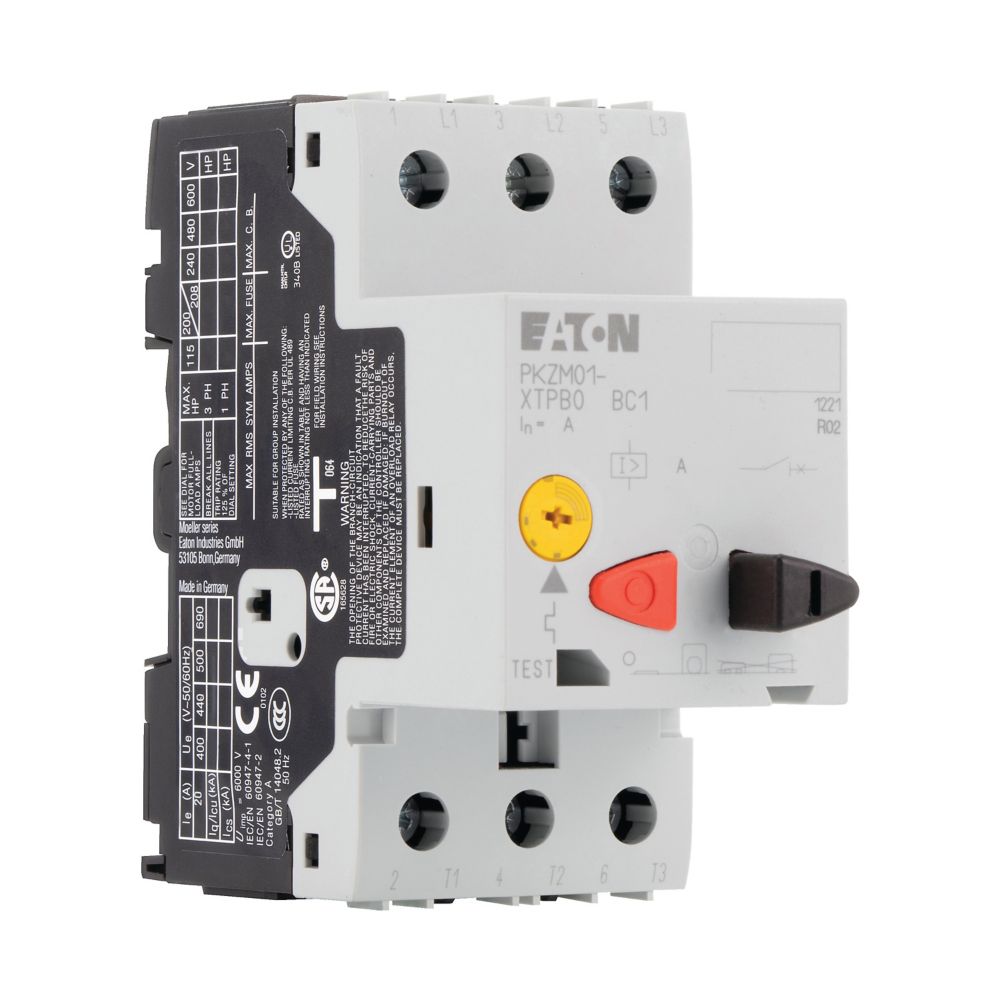

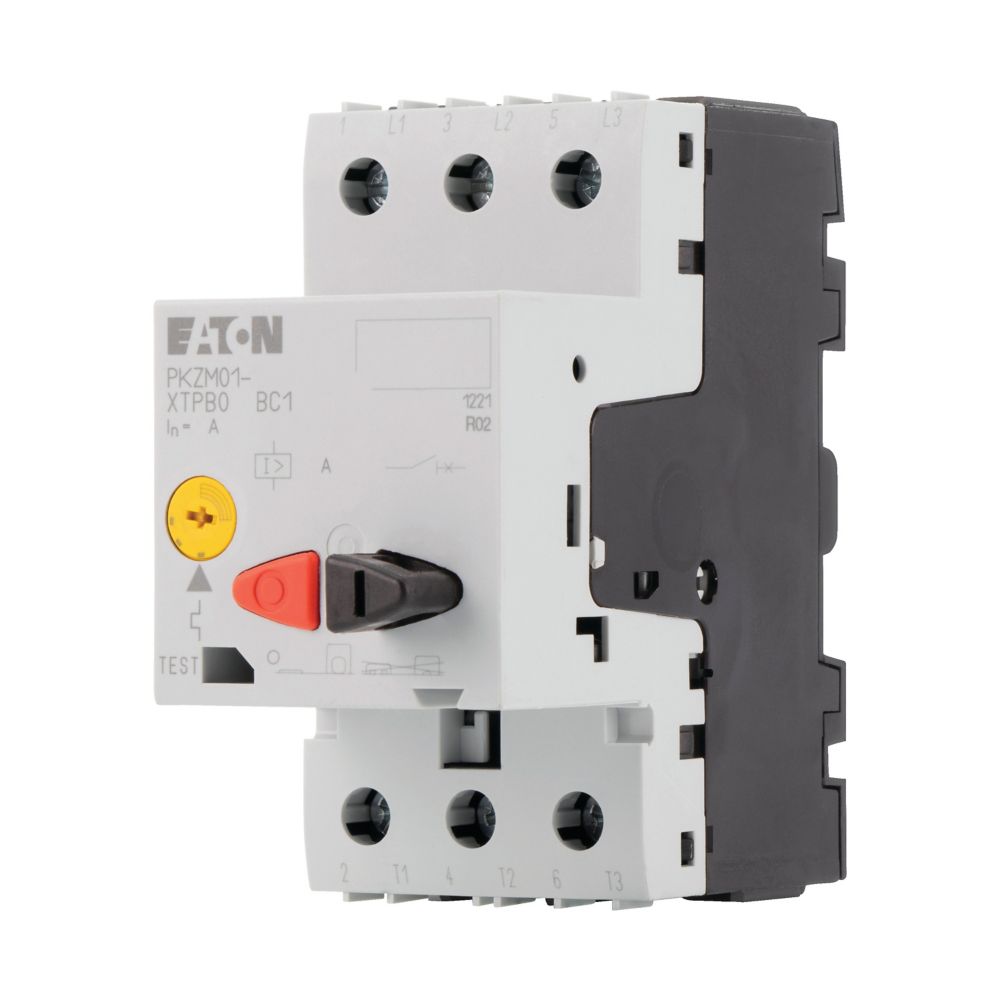

Eaton (Moeller) Motorschutzschalter 16A PKZM01-16

Eaton

77,58 €*

Inhalt: 1 STK

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit 1-3 Werktage

Produktnummer: 2000850782

Hersteller: Eaton

Hersteller-Nr.: 283390

EAN: 4015082833909

Hersteller Programm: Moeller series;PKZM0

Versandart: Paket

Hersteller Typ PKZM01-16

Produktinformationen "Eaton (Moeller) Motorschutzschalter 16A PKZM01-16"

Motorschutzschalter nach IEC/EN60947, 3-polig Größe PKZM01, mit einstellbaren Überlast- und unverzögertem Kurzschlußauslöser, phasenausfallempfindlich, Schraub und Schnappmontage, Kappeneinbaumaß 45 mm, Bemessungsbetriebsspannung Ue 690 V, Schutzart IP20, fingersicher nach VDE 0106 T. 100, Zubehör: Hilfsschalter, Spannungsauslöser

Eigenschaften "Eaton (Moeller) Motorschutzschalter 16A PKZM01-16"

Anschlussart Hauptstromkreis:	Schraubanschluss
Ausführung des Betätigungselements:	Drucktaster
Auslösetechnik:	thermomagnetisch
Bemessungsbetriebsleistung bei AC-3, 230 V:	4 kW
Bemessungsbetriebsleistung bei AC-3, 400 V:	7,5 kW
Bemessungsbetriebsspannung:	440 V, 690 V
Bemessungsdauerstrom Iu:	16 A
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC:	50 kA
Breite:	45 mm
EAN:	4015082833909, 4015082833909
Einstellbereich des unverzögerten Kurzschlussauslösers:	248 A
Gerätebauart:	Einbaugerät Festeinbautechnik
Herstellerartikelnummer:	283390
Herstellerartikelnummer:	283390
Herstellerprogramm:	Moeller series;PKZM0, PKZM0
Höhe:	90 mm
Markenname:	Eaton
Markenname:	Eaton
Mit integriertem Hilfsschalter:	nein
Mit integriertem Unterspannungsauslöser:	nein
Mit thermischem Schutz:	nein
Phasenausfallempfindlich:	ja
Polzahl:	3
Schutzart (IP):	IP20
Tiefe:	93 mm
Typ:	PKZM01-16
Typ:	PKZM01-16
Ursprungsland:	DE
Ursprungsland:	DE
Verlustleistung:	6,43 W
Zolltarifnummer:	85362010
Zolltarifnummer:	85362010
Überlastauslöser Stromeinstellung:	10..16 A
