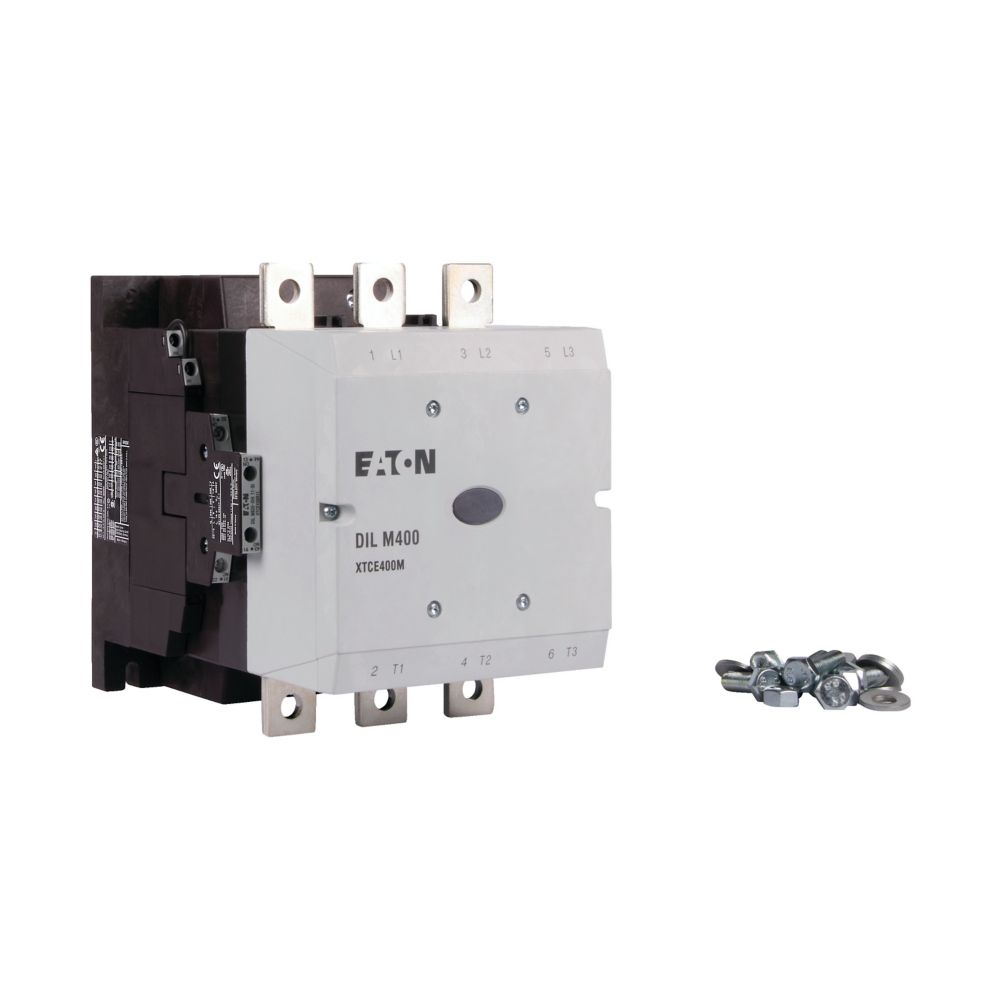

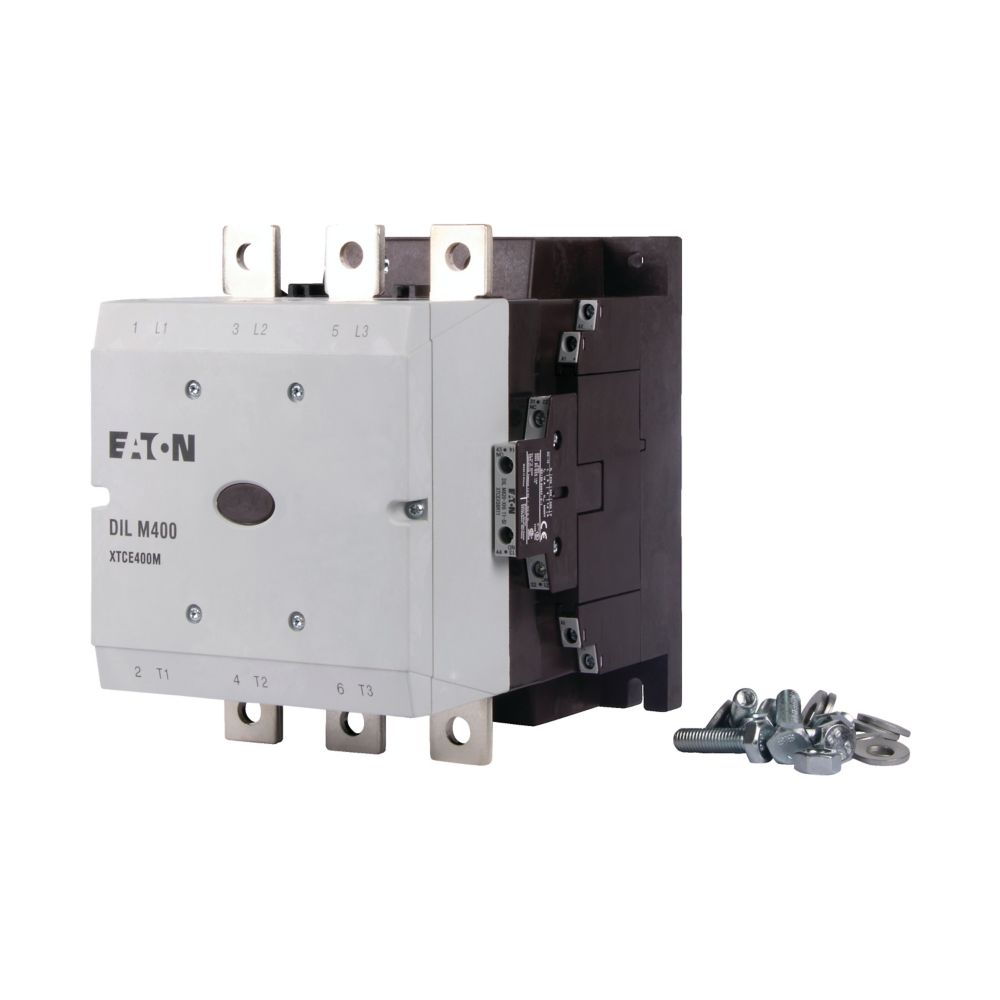

Eaton (Moeller) Leistungsschütz m.Br. 2S2Ö 200kW/400V/AC3 DILM400/22(RA250)
Nur 4 auf Lager!
ggf. Abbildung ähnlich
1.846,80 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2000825358
Hersteller:
Eaton
Hersteller-Nr.:
208209
EAN:
4015082082093
Hersteller Programm:
DILM;Moeller series
Versandart:
Paket
Hersteller Typ
DILM400/22(RA250)
Produktinformationen "Eaton (Moeller) Leistungsschütz m.Br. 2S2Ö 200kW/400V/AC3 DILM400/22(RA250)"
Leistungsschütz, Applikation: Leistungsschütz für Motoren, Komfortgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 400 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 612 A, gekapselt: Ith= 450 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 1250 A, gekapselt: Ith= 1125 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 125 kW, 380 V 400 V: P= 212 kW, 660 V 690 V: P= 300 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 92 kW, 380 V 400 V: P= 160 kW, 660 V 690 V: P= 240 kW, kombinierbar mit Hilfsschalter: DILM820-XHI , Kontaktbestückung S = Schließer: 2 S, Kontaktbestückung Ö = Öffner: 2 Ö, Hinweise: Integrierte Schutzbeschaltung in der Ansteuerelektronik., 660 V, 690 V bzw. 1000 V: nicht direkt reversieren., Stromart AC/DC: Wechsel- und Gleichstrombetätigung
Eigenschaften "Eaton (Moeller) Leistungsschütz m.Br. 2S2Ö 200kW/400V/AC3 DILM400/22(RA250)"
| Anschlussart Hauptstromkreis: | Schienenanschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer: | 2 |
| Anzahl der Hilfskontakte als Öffner: | 2 |
| Anzahl der Schließer als Hauptkontakte: | 3 |
| Bemessungsbetriebsleistung NEMA: | 223 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V: | 200 kW |
| Bemessungsbetriebsleistung bei AC-4, 400 V: | 160 kW |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V: | 612 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V: | 400 A |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V: | 296 A |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz: | 110..250 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz: | 110..250 V |
| Bemessungssteuerspeisespannung Us bei DC: | 110..250 V |
| Betriebsspannung bei AC 50 Hz: | 110..250 V |
| Betriebsspannung bei AC 60 Hz: | 110..250 V |
| Breite: | 160 mm |
| EAN: | 4015082082093 |
| Geeignet für Reiheneinbau: | nein |
| Herstellerartikelnummer: | 208209 |
| Herstellerprogramm: | DILM, DILM;Moeller series |
| Höhe: | 209 mm |
| Markenname: | Eaton |
| Spannungsart zur Betätigung: | AC/DC |
| Tiefe: | 216 mm |
| Typ: | DILM400/22(RA250) |
| Ursprungsland: | RO |
| Zolltarifnummer: | 85364900 |
Hersteller "Eaton"
Eaton Electric GmbH
Industrietechnik
Hein-Moeller-Str. 7-11
53115 Bonn DE
Email: bestellungen-handel-bonn@eaton.com
Industrietechnik
Hein-Moeller-Str. 7-11
53115 Bonn DE
Email: bestellungen-handel-bonn@eaton.com
Weiterführende Links des Herstellers
Zubehör
Nur 6 auf Lager!

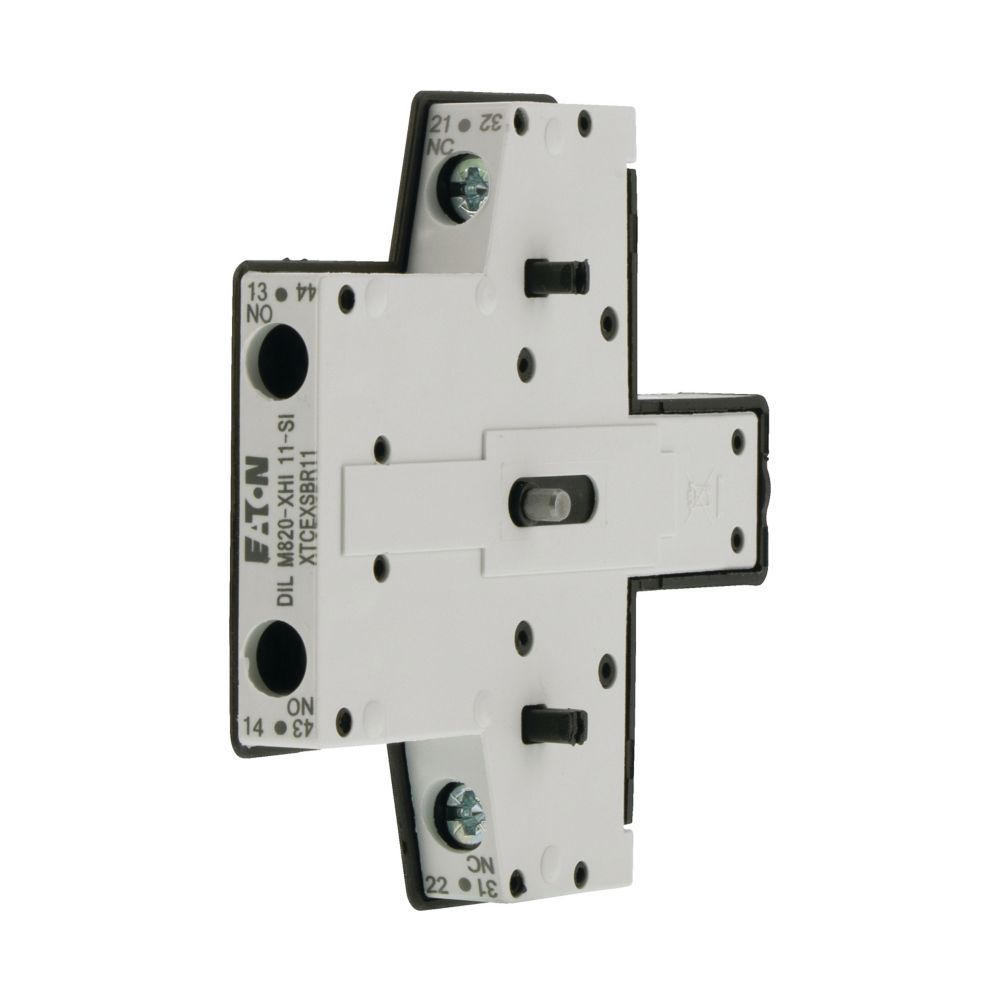

Eaton (Moeller) Hilfsschalterbaustein 1S1Ö links Innenanb. DILM820-XHI11-SI
19,01 €*
Hilfsschalterbaustein, mit zwangsgeführten Kontakten, Funktion: für Standardanwendungen, 2-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 4 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 500 V: Ie= 4 A, Kontaktbestückung S = Schließer: 1 S, Kontaktbestückung Ö = Öffner: 1 Ö, Montageart: Seitenanbau, verwendbar für: DILM250 - DILH2600, DILDC300 - DILDC600, Ausführung: seitliche Hilfsschalter, Hinweise: Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner)

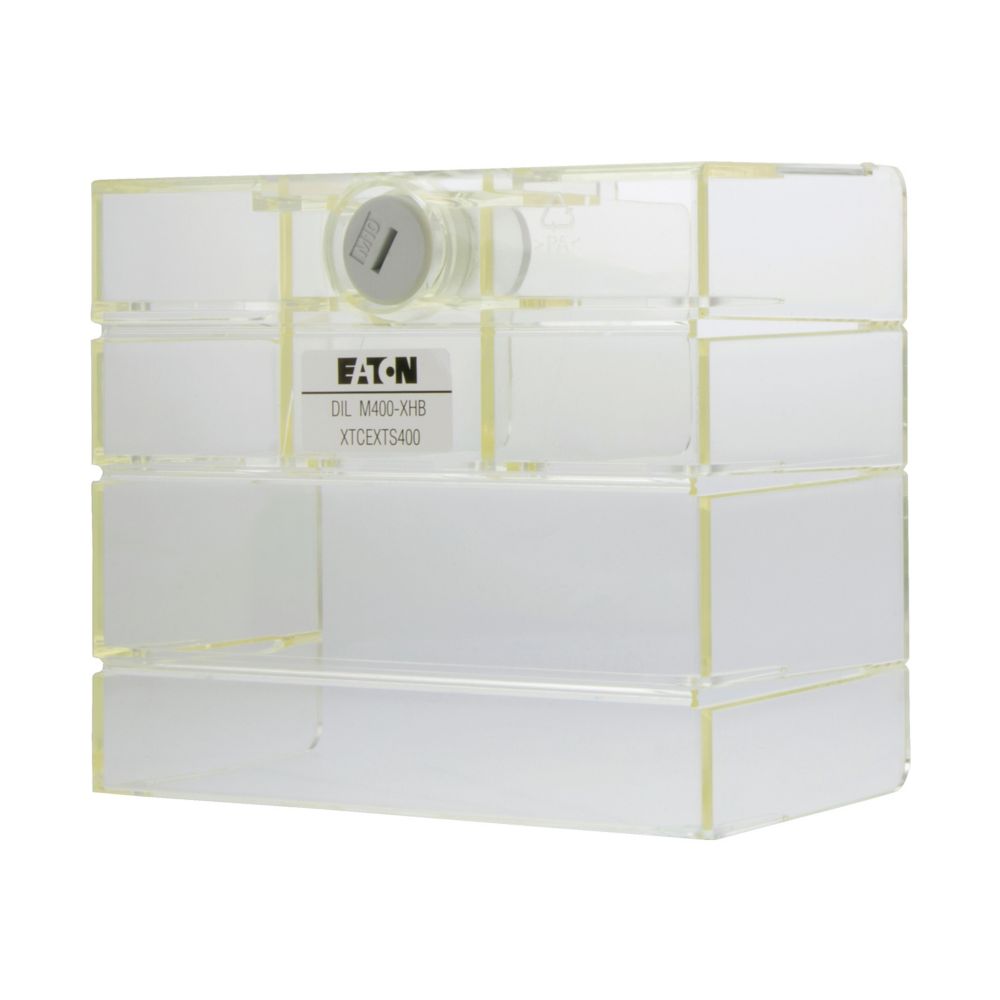

Eaton (Moeller) Klemmenabdeckung f. DILM185-400 DILM400-XHB
