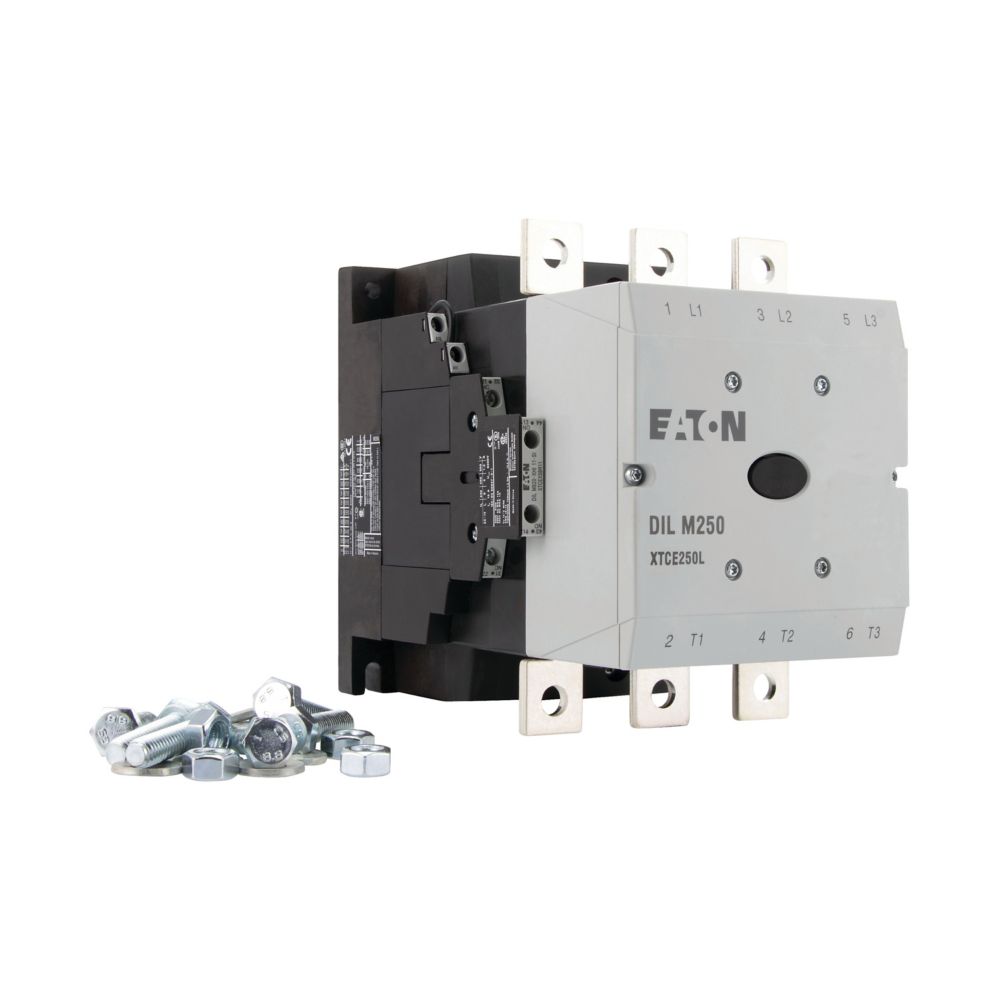

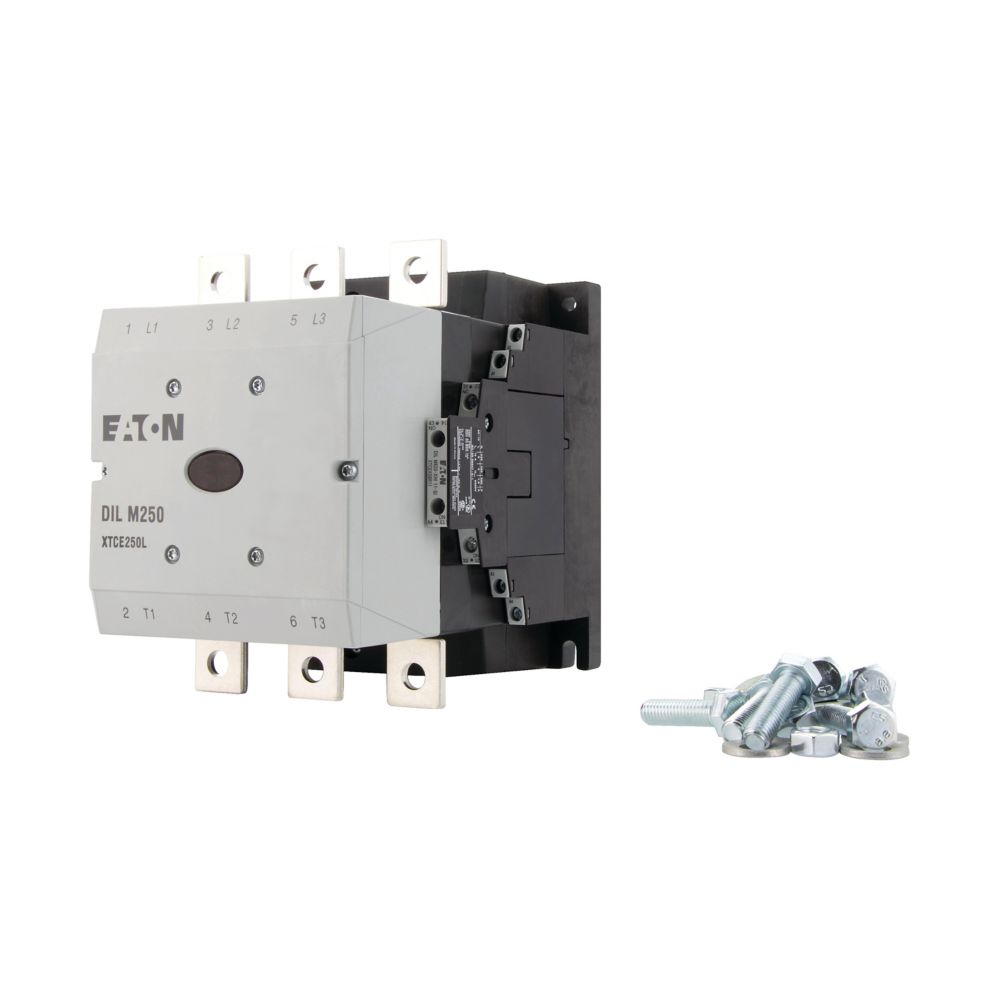

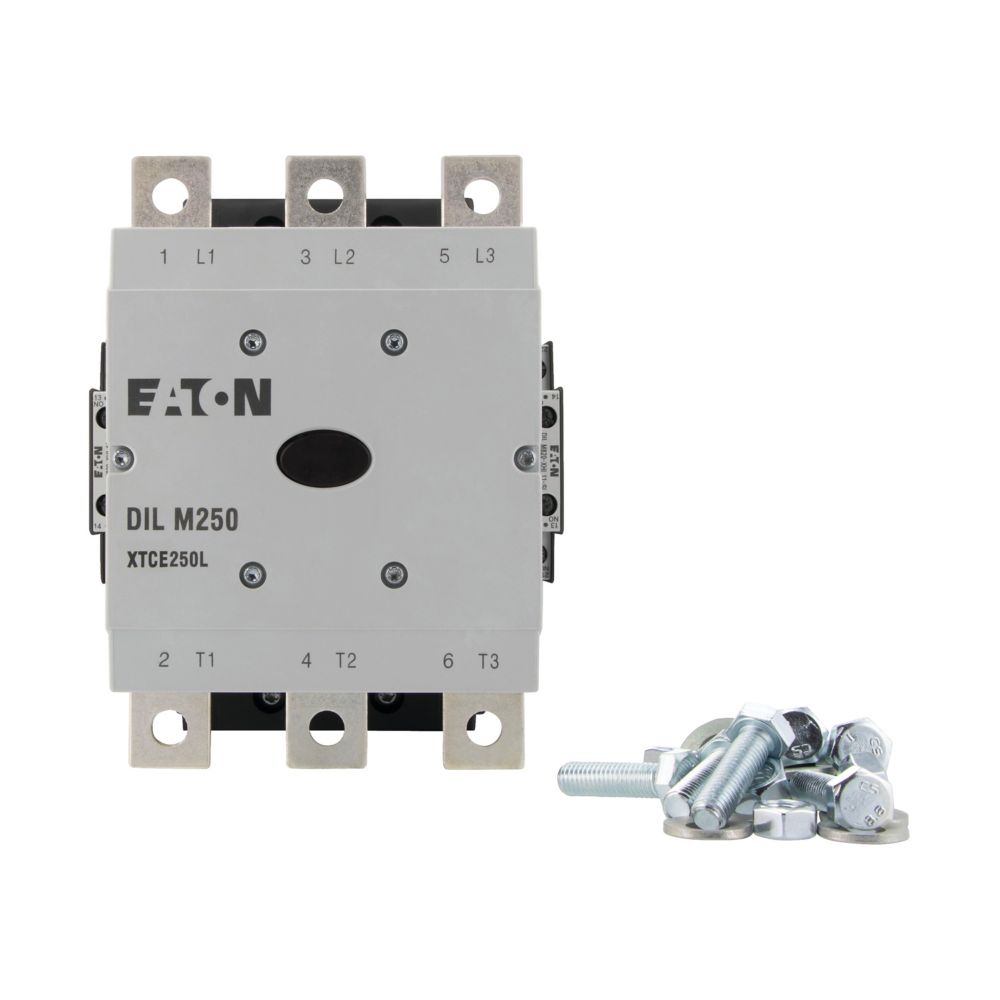

Eaton (Moeller) Leistungsschütz m.Br. 2S2Ö 132kW/400V/AC3 DILM250/22(RA250)
Nur 3 auf Lager!
ggf. Abbildung ähnlich
1.193,52 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2000825345
Hersteller:
Eaton
Hersteller-Nr.:
208201
EAN:
4015082082017
Hersteller Programm:
DILM;Moeller series
Versandart:
Paket
Hersteller Typ
DILM250/22(RA250)
Produktinformationen "Eaton (Moeller) Leistungsschütz m.Br. 2S2Ö 132kW/400V/AC3 DILM250/22(RA250)"
Leistungsschütz, Applikation: Leistungsschütz für Motoren, Komfortgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 250 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 430 A, gekapselt: Ith= 300 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 825 A, gekapselt: Ith= 742 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 75 kW, 380 V 400 V: P= 132 kW, 660 V 690 V: P= 170 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 62 kW, 380 V 400 V: P= 110 kW, 660 V 690 V: P= 137 kW, kombinierbar mit Hilfsschalter: DILM820-XHI , Kontaktbestückung S = Schließer: 2 S, Kontaktbestückung Ö = Öffner: 2 Ö, Hinweise: Integrierte Schutzbeschaltung in der Ansteuerelektronik., 660 V, 690 V bzw. 1000 V: nicht direkt reversieren., Stromart AC/DC: Wechsel- und Gleichstrombetätigung
Eigenschaften "Eaton (Moeller) Leistungsschütz m.Br. 2S2Ö 132kW/400V/AC3 DILM250/22(RA250)"
| Anschlussart Hauptstromkreis: | Schienenanschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer: | 2 |
| Anzahl der Hilfskontakte als Öffner: | 2 |
| Anzahl der Schließer als Hauptkontakte: | 3 |
| Bemessungsbetriebsleistung NEMA: | 149 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V: | 132 kW |
| Bemessungsbetriebsleistung bei AC-4, 400 V: | 110 kW |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V: | 429 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V: | 250 A |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V: | 200 A |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz: | 110..250 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz: | 110..250 V |
| Bemessungssteuerspeisespannung Us bei DC: | 110..250 V |
| Betriebsspannung bei AC 50 Hz: | 110..250 V |
| Betriebsspannung bei AC 60 Hz: | 110..250 V |
| Breite: | 140 mm |
| EAN: | 4015082082017 |
| Geeignet für Reiheneinbau: | nein |
| Herstellerartikelnummer: | 208201 |
| Herstellerprogramm: | DILM, DILM;Moeller series |
| Höhe: | 189 mm |
| Markenname: | Eaton |
| Spannungsart zur Betätigung: | AC/DC |
| Tiefe: | 208 mm |
| Typ: | DILM250/22(RA250) |
| Ursprungsland: | RO |
| Zolltarifnummer: | 85364900 |
Hersteller "Eaton"
Eaton Electric GmbH
Industrietechnik
Hein-Moeller-Str. 7-11
53115 Bonn DE
Email: bestellungen-handel-bonn@eaton.com
Industrietechnik
Hein-Moeller-Str. 7-11
53115 Bonn DE
Email: bestellungen-handel-bonn@eaton.com
Weiterführende Links des Herstellers
Zubehör
Nur 9 auf Lager!

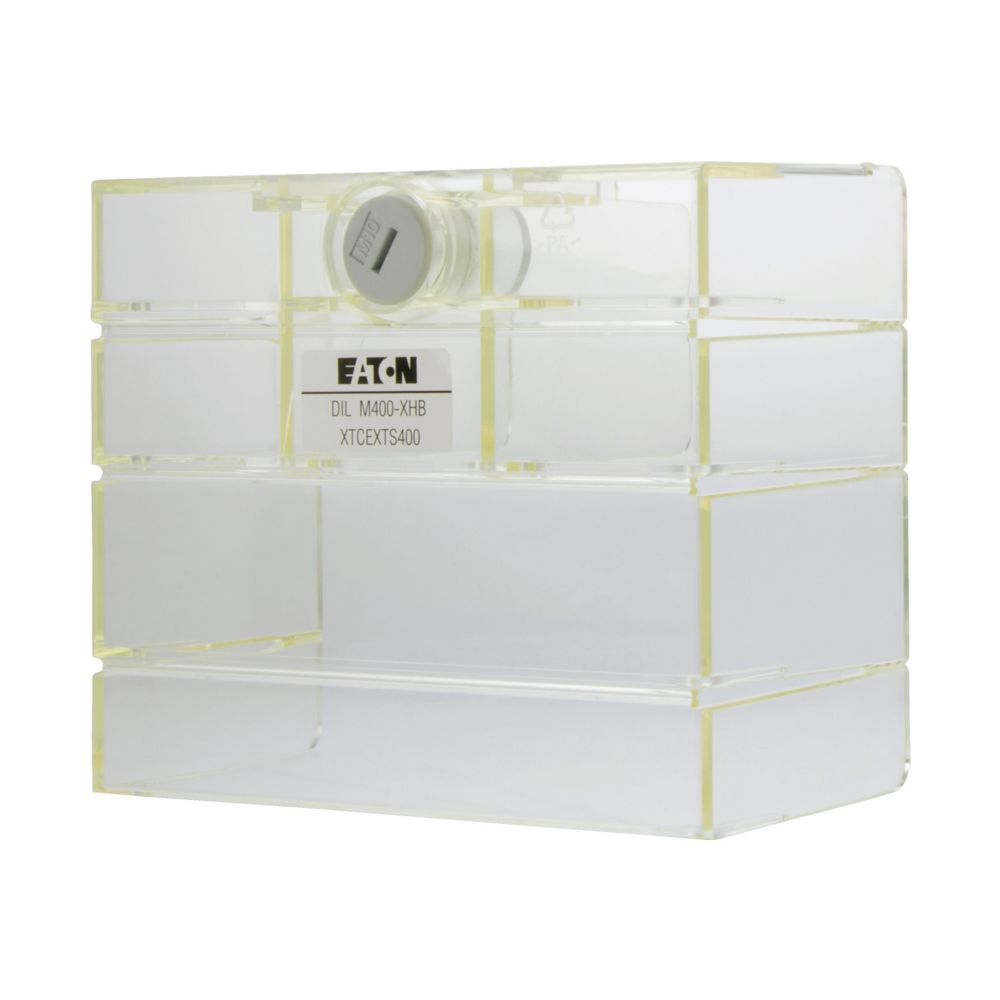

Eaton (Moeller) Klemmenabdeckung f. DILM185-400 DILM400-XHB
22,54 €*
Klemmenabdeckung, verwendbar für: DILM250, DILM300A, DILM400
Nur 8 auf Lager!

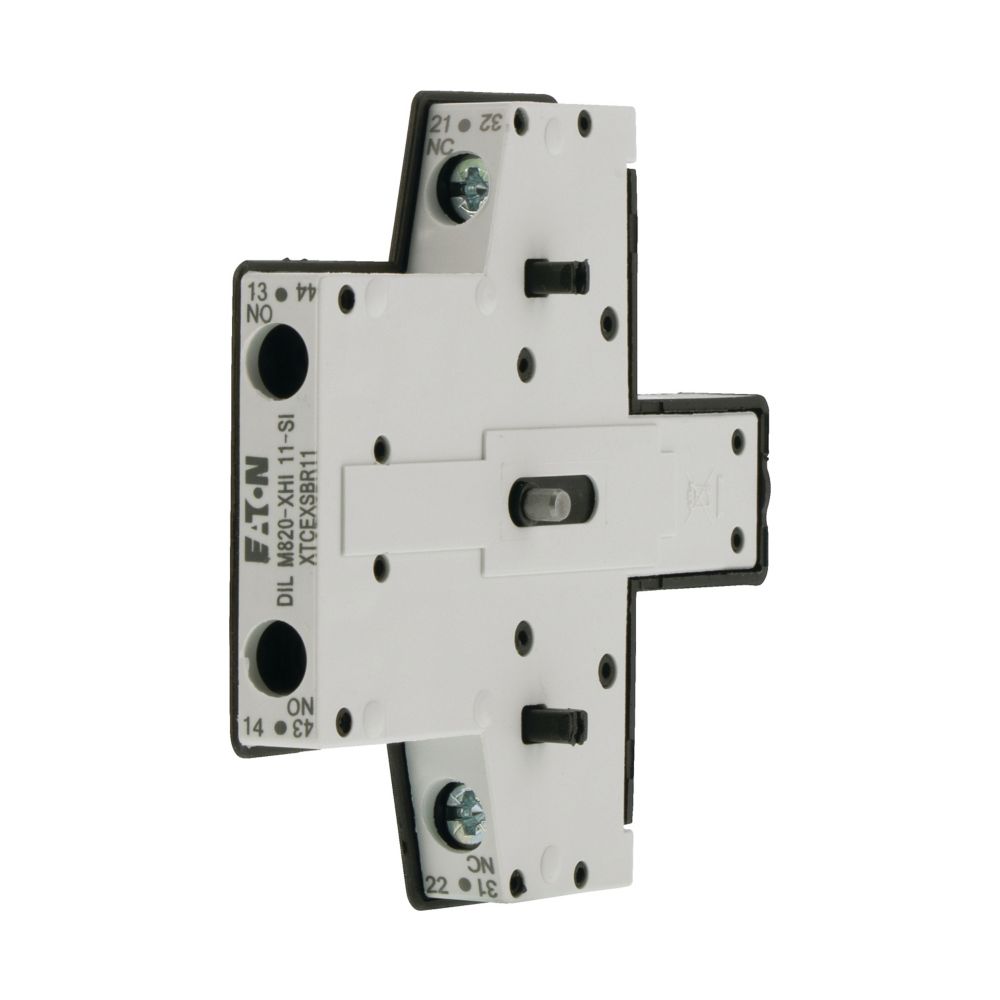

Eaton (Moeller) Hilfsschalterbaustein 1S1Ö links Innenanb. DILM820-XHI11-SI
