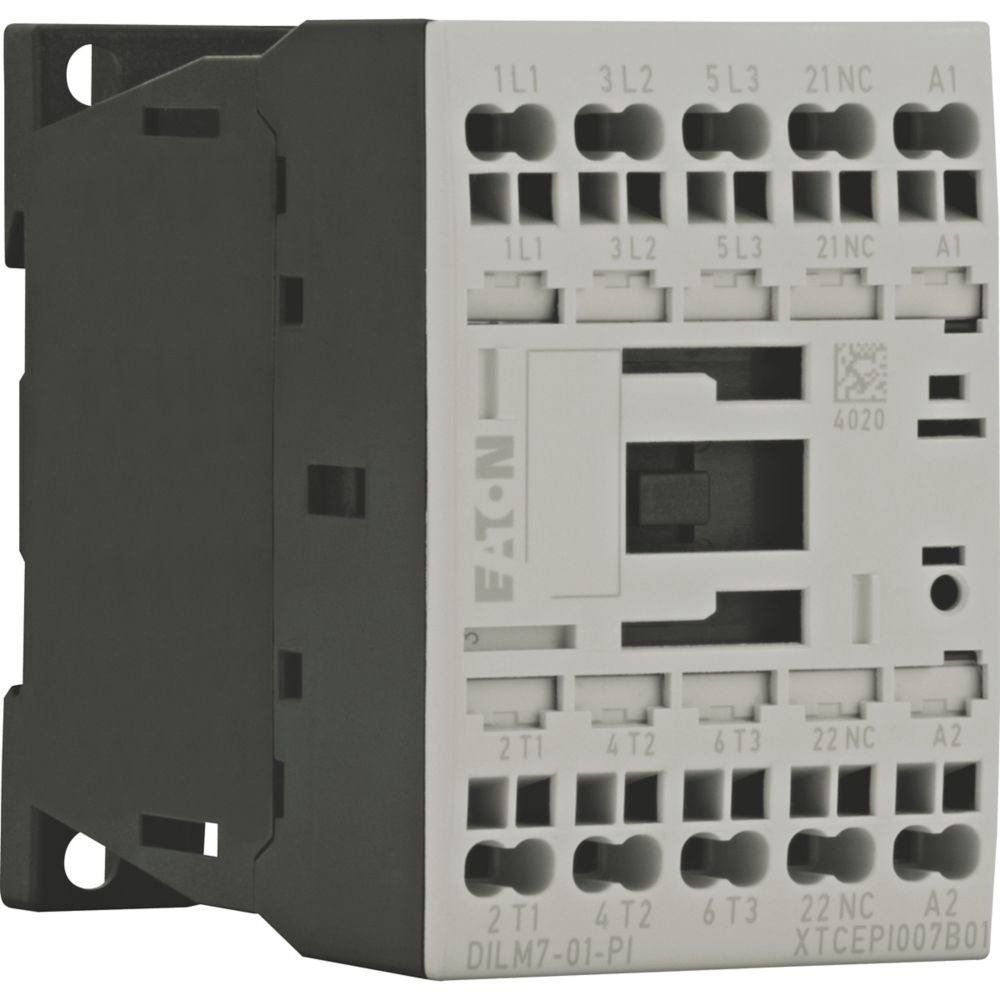

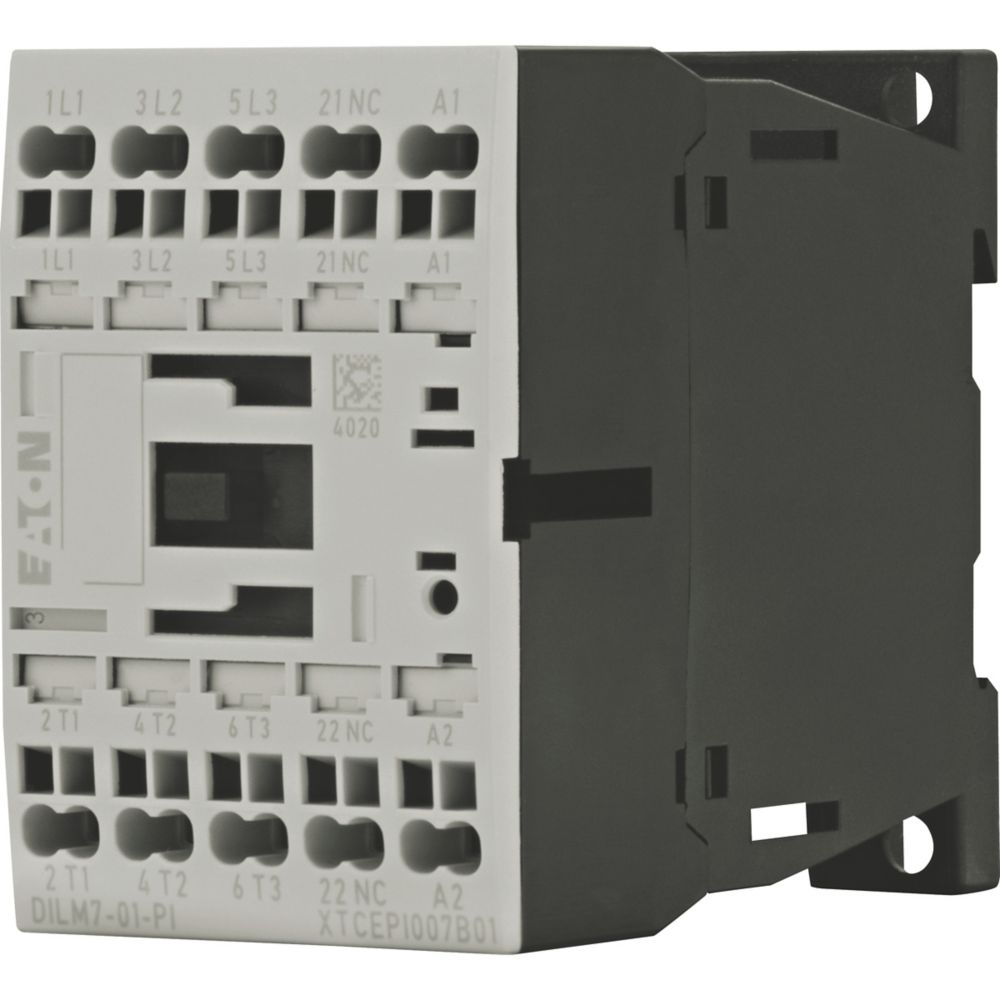

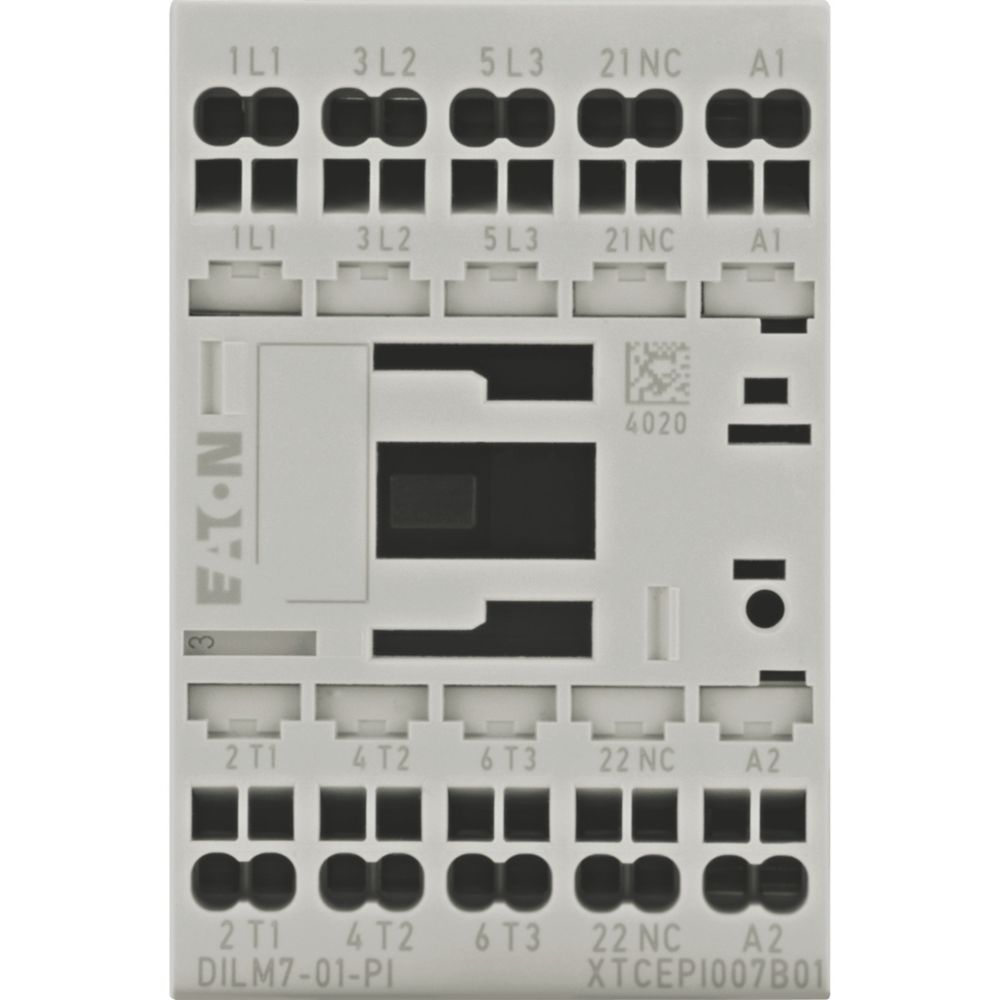

Eaton (Moeller) Leistungsschütz DILM7-01(230V#199224

33,51 €*

Inhalt: 1 STK

Sofort verfügbar, Lieferzeit 1-3 Werktage

Produktnummer: 2002213851
Hersteller: Eaton
Hersteller-Nr.: 199224
EAN: 4015081973088
Hersteller Programm: Moeller series
Versandart: Paket
Hersteller Typ DILM7-01(230V#199224
Produktinformationen "Eaton (Moeller) Leistungsschütz DILM7-01(230V#199224"
Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3/AC-3e: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Push-in-Klemmen, Geeignet auch für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 7 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 45 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3.5 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1 kW, 380 V 400 V: P= 2.2 kW, 660 V 690 V: P= 2.9 kW, kombinierbar mit Hilfsschalter: DILM12-XHI -PI, DILM32-XHI -PI, DILA-XHI(V) -PI, Kontaktbestückung Ö = Öffner: 1 Ö, Schaltglieder nach EN 50012., Mit Spiegelkontakt., Stromart AC/DC: Wechselstrombetätigung
Eigenschaften "Eaton (Moeller) Leistungsschütz DILM7-01(230V#199224"
Anschlussart Hauptstromkreis: Federzuganschluss
Anzahl der Hilfskontakte als Öffner: 1
Anzahl der Schließer als Hauptkontakte: 3
Bemessungsbetriebsleistung NEMA: 0 kW
Bemessungsbetriebsleistung bei AC-3, 400 V: 3 kW
Bemessungsbetriebsleistung bei AC-4, 400 V: 2,2 kW
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 7 A
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 5 A
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: 240 V
Bemessungssteuerspeisespannung Us bei DC: 0 V
Betriebsspannung bei AC 50 Hz: 24..690 V
Betriebsspannung bei AC 60 Hz: 24..690 V
Breite: 45 mm
EAN: 4015081973088
Geeignet für Reiheneinbau: nein
Herstellerartikelnummer: 199224
Herstellerprogramm: Moeller series
Höhe: 68 mm
Markenname: Eaton
Spannungsart zur Betätigung: AC
Tiefe: 75 mm
Typ: DILM7-01(230V#199224
Ursprungsland: RO
Zolltarifnummer: 85364900
Hersteller "Eaton"
Eaton Electric GmbH
Industrietechnik
Hein-Moeller-Str. 7-11
53115 Bonn DE
Email: bestellungen-handel-bonn@eaton.com
Weiterführende Links des Herstellers

Zubehör

Nur 9 auf Lager!
Eaton (Moeller) Varistor-Löschglied 130-240VAC DILM12-XSPV240
Varistorschutzbeschaltung, Zubehör: Schutzbeschaltung, Spannung: Us 130 - 240 AC V, verwendbar für: DILM7 - DILM15, DILMP20, DILA

7,98 €*
Eaton (Moeller) Varistor-Löschglied 240VAC DILM12-XSPVL240
Varistorschutzbeschaltung, Zubehör: Schutzbeschaltung, Spannung: Us 130 - 240 AC V, verwendbar für: DILM7 - DILM12, DILMP20, DILA

10,60 €*
Eaton (Moeller) RC-Schutzbeschaltung 130-240VAC DILM12-XSPR240
RC-Schutzbeschaltung, Zubehör: Schutzbeschaltung, Spannung: Us 110 - 240 AC V, verwendbar für: DILM7 - DILM15, DILMP20, DILA

8,05 €*
Nur 4 auf Lager!
Eaton (Moeller) Mechan.Verriegelung für DILM7..12 DILM12-XMV
Verriegelung, Sortiment: Zusatzausrüstung, Mechanische Verriegelung, verwendbar für: DILM7 - DILM15, DILMP20, DILA

7,85 €*
Eaton (Moeller) Wendeverdrahtungssatz f.DILM 7 bis 12 DILM12-XRL
Verdrahtungszubehör, Wendeverdrahtungssatz, Hauptstromverdrahtung für Wendekombination, verwendbar für DILM7, DILM9, DILM12

11,88 €*
Nur 6 auf Lager!
Eaton (Moeller) S-D-Verdrahtungssatz f.DILM 7 bis 12 DILM12-XSL
Steckbare Hauptstromverdrahtungsbrücke für einfache und schnelle Montage

12,34 €*
Eaton (Moeller) Sternpunktbrücke f.DILM 7 bis 12 DILM12-XS1
Sternpunktbrücke, Sortiment: Zusatzausrüstung, Verdrahtungszubehör, verwendbar für: DILM7 - DILM15

2,94 €*
Nur 9 auf Lager!

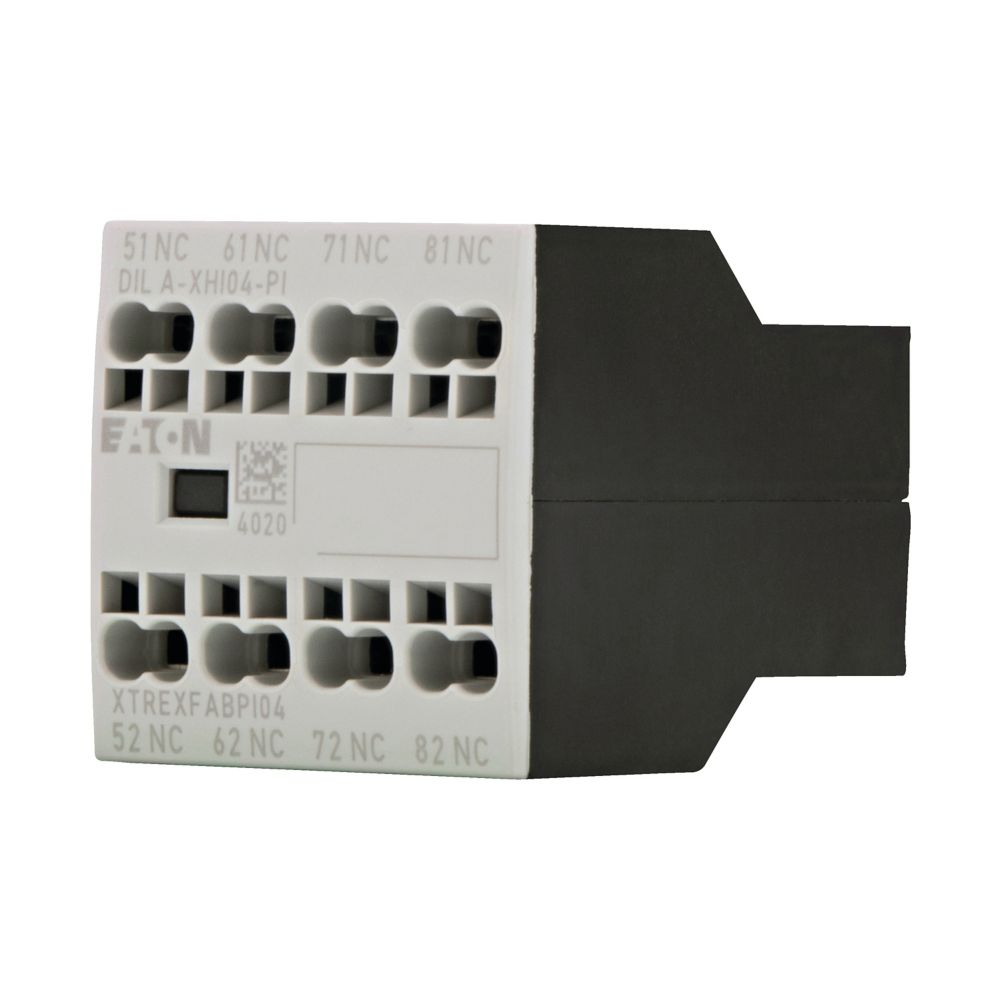

Eaton (Moeller) Hilfsschalterbaustein DILA-XHI04-PI#199321
Hilfsschalterbaustein, mit zwangsgeführten Kontakten, für Standardanwendungen, Aufbauhilfsschalter, Frontbefestigung, 4 -polig, Push-in-Klemmen, konventioneller thermischer Strom 1-polig, offen, bei 60 °C: Ith = 16 A, Bemessungsbetriebsstrom AC-15, 220 V 230 V 240 V: Ie = 4 A, 380 V 400 V 415 V: Ie = 4 A, S = Schließer:, Ö = Öffner: 4 Ö, verwendbar für: DILA -PI, DILM7 -PI, DILM9 -PI, DILM12 -PI, DILM15 -PI, DILM17 -PI, DILM25 -PI, DILM32 -PI, DILM38 -PI, DILMP20 -PI, DILMP32 -PI, DILMP45 -PI, DILM8 -PI, DILM11 -PI, DILM14 -PI, Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine sowie zu den integrierten Hilfsschaltern der DILM 7 - DILM32, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner)

Varianten ab 15,31 €*
15,26 €*
Nur 4 auf Lager!
Eaton (Moeller) Hilfsschalterbaustein DILA-XHI11-PI#199314
Hilfsschalterbaustein, mit zwangsgeführten Kontakten, für Standardanwendungen, Aufbauhilfsschalter, Frontbefestigung, 2-polig, Push-in-Klemmen, konventioneller thermischer Strom 1-polig, offen, bei 60 °C: Ith = 16 A, Bemessungsbetriebsstrom AC-15, 220 V 230 V 240 V: Ie = 4 A, 380 V 400 V 415 V: Ie = 4 A, S = Schließer: 1 S, Ö = Öffner: 1 Ö, verwendbar für: DILA -PI, DILM7 -PI, DILM9 -PI, DILM12 -PI, DILM15 -PI, DILM17 -PI, DILM25 -PI, DILM32 -PI, DILM38 -PI, DILMP20 -PI, DILMP32 -PI, DILMP45 -PI, DILM8 -PI, DILM11 -PI, DILM14 -PI, Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine sowie zu den integrierten Hilfsschaltern der DILM 7 - DILM32, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner)

Varianten ab 9,33 €*
9,30 €*
Nur 4 auf Lager!
Eaton (Moeller) Hilfsschalterbaustein DILA-XHI13-PI#199320
Hilfsschalterbaustein, mit zwangsgeführten Kontakten, für Standardanwendungen, Aufbauhilfsschalter, Frontbefestigung, 4 -polig, Push-in-Klemmen, konventioneller thermischer Strom 1-polig, offen, bei 60 °C: Ith = 16 A, Bemessungsbetriebsstrom AC-15, 220 V 230 V 240 V: Ie = 4 A, 380 V 400 V 415 V: Ie = 4 A, S = Schließer: 1 S, Ö = Öffner: 3 Ö, verwendbar für: DILA -PI, DILM7 -PI, DILM9 -PI, DILM12 -PI, DILM15 -PI, DILM17 -PI, DILM25 -PI, DILM32 -PI, DILM38 -PI, DILMP20 -PI, DILMP32 -PI, DILMP45 -PI, DILM8 -PI, DILM11 -PI, DILM14 -PI, Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine sowie zu den integrierten Hilfsschaltern der DILM 7 - DILM32, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner)

Varianten ab 15,31 €*
15,26 €*
Nur 5 auf Lager!

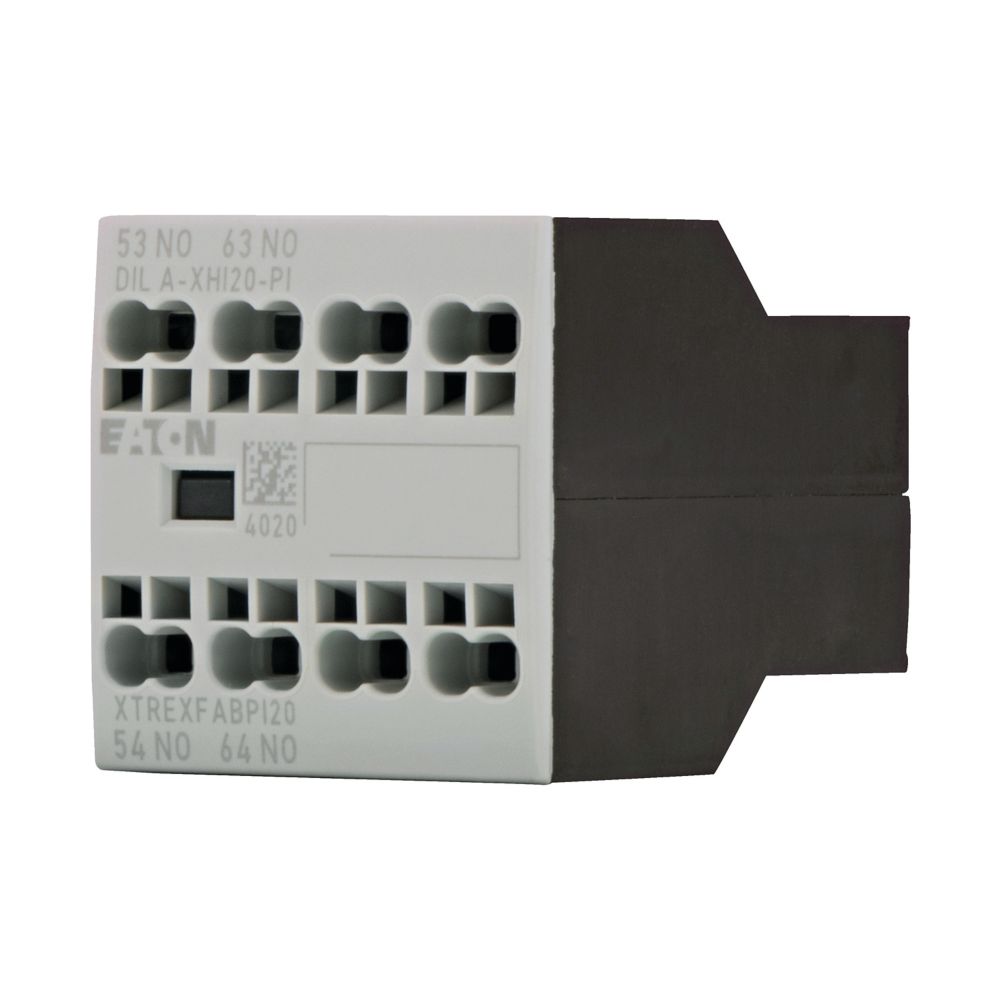

Eaton (Moeller) Hilfsschalterbaustein DILA-XHI20-PI#199313
Hilfsschalterbaustein, mit zwangsgeführten Kontakten, für Standardanwendungen, Aufbauhilfsschalter, Frontbefestigung, 2-polig, Push-in-Klemmen, konventioneller thermischer Strom 1-polig, offen, bei 60 °C: Ith = 16 A, Bemessungsbetriebsstrom AC-15, 220 V 230 V 240 V: Ie = 4 A, 380 V 400 V 415 V: Ie = 4 A, S = Schließer: 2 S, Ö = Öffner:, verwendbar für: DILA -PI, DILM7 -PI, DILM9 -PI, DILM12 -PI, DILM15 -PI, DILM17 -PI, DILM25 -PI, DILM32 -PI, DILM38 -PI, DILMP20 -PI, DILMP32 -PI, DILMP45 -PI, DILM8 -PI, DILM11 -PI, DILM14 -PI, Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine sowie zu den integrierten Hilfsschaltern der DILM 7 - DILM32, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner)

Varianten ab 9,33 €*
9,30 €*
Nur 6 auf Lager!
Eaton (Moeller) Hilfsschalterbaustein DILA-XHI22-PI#199319
Hilfsschalterbaustein, mit zwangsgeführten Kontakten, für Standardanwendungen, Aufbauhilfsschalter, Frontbefestigung, 4 -polig, Push-in-Klemmen, konventioneller thermischer Strom 1-polig, offen, bei 60 °C: Ith = 16 A, Bemessungsbetriebsstrom AC-15, 220 V 230 V 240 V: Ie = 4 A, 380 V 400 V 415 V: Ie = 4 A, S = Schließer: 2 S, Ö = Öffner: 2 Ö, verwendbar für: DILA -PI, DILM7 -PI, DILM9 -PI, DILM12 -PI, DILM15 -PI, DILM17 -PI, DILM25 -PI, DILM32 -PI, DILM38 -PI, DILMP20 -PI, DILMP32 -PI, DILMP45 -PI, DILM8 -PI, DILM11 -PI, DILM14 -PI, Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine sowie zu den integrierten Hilfsschaltern der DILM 7 - DILM32, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner)

Varianten ab 15,31 €*
15,26 €*
Nur 2 auf Lager!
Eaton (Moeller) Hilfsschalterbaustein DILA-XHI31-PI#199318
Hilfsschalterbaustein, mit zwangsgeführten Kontakten, für Standardanwendungen, Aufbauhilfsschalter, Frontbefestigung, 4 -polig, Push-in-Klemmen, konventioneller thermischer Strom 1-polig, offen, bei 60 °C: Ith = 16 A, Bemessungsbetriebsstrom AC-15, 220 V 230 V 240 V: Ie = 4 A, 380 V 400 V 415 V: Ie = 4 A, S = Schließer: 3 S, Ö = Öffner: 1 Ö, verwendbar für: DILA -PI, DILM7 -PI, DILM9 -PI, DILM12 -PI, DILM15 -PI, DILM17 -PI, DILM25 -PI, DILM32 -PI, DILM38 -PI, DILMP20 -PI, DILMP32 -PI, DILMP45 -PI, DILM8 -PI, DILM11 -PI, DILM14 -PI, Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine sowie zu den integrierten Hilfsschaltern der DILM 7 - DILM32, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner)

Varianten ab 15,31 €*
15,26 €*
Nur 2 auf Lager!

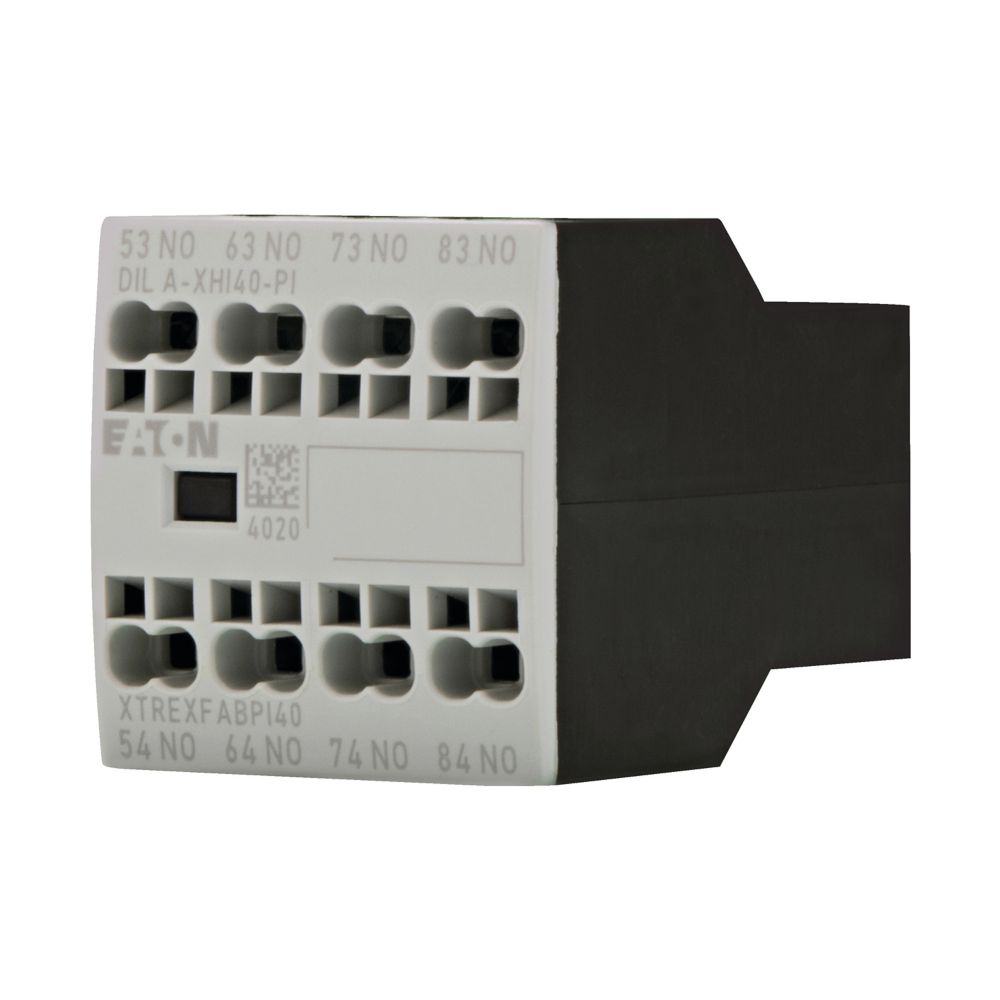

Eaton (Moeller) Hilfsschalterbaustein DILA-XHI40-PI#199317
Hilfsschalterbaustein, mit zwangsgeführten Kontakten, für Standardanwendungen, Aufbauhilfsschalter, Frontbefestigung, 4 -polig, Push-in-Klemmen, konventioneller thermischer Strom 1-polig, offen, bei 60 °C: Ith = 16 A, Bemessungsbetriebsstrom AC-15, 220 V 230 V 240 V: Ie = 4 A, 380 V 400 V 415 V: Ie = 4 A, S = Schließer: 4 S, Ö = Öffner:, verwendbar für: DILA -PI, DILM7 -PI, DILM9 -PI, DILM12 -PI, DILM15 -PI, DILM17 -PI, DILM25 -PI, DILM32 -PI, DILM38 -PI, DILMP20 -PI, DILMP32 -PI, DILMP45 -PI, DILM8 -PI, DILM11 -PI, DILM14 -PI, Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine sowie zu den integrierten Hilfsschaltern der DILM 7 - DILM32, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner)

Varianten ab 15,31 €*
15,26 €*
Nur 5 auf Lager!

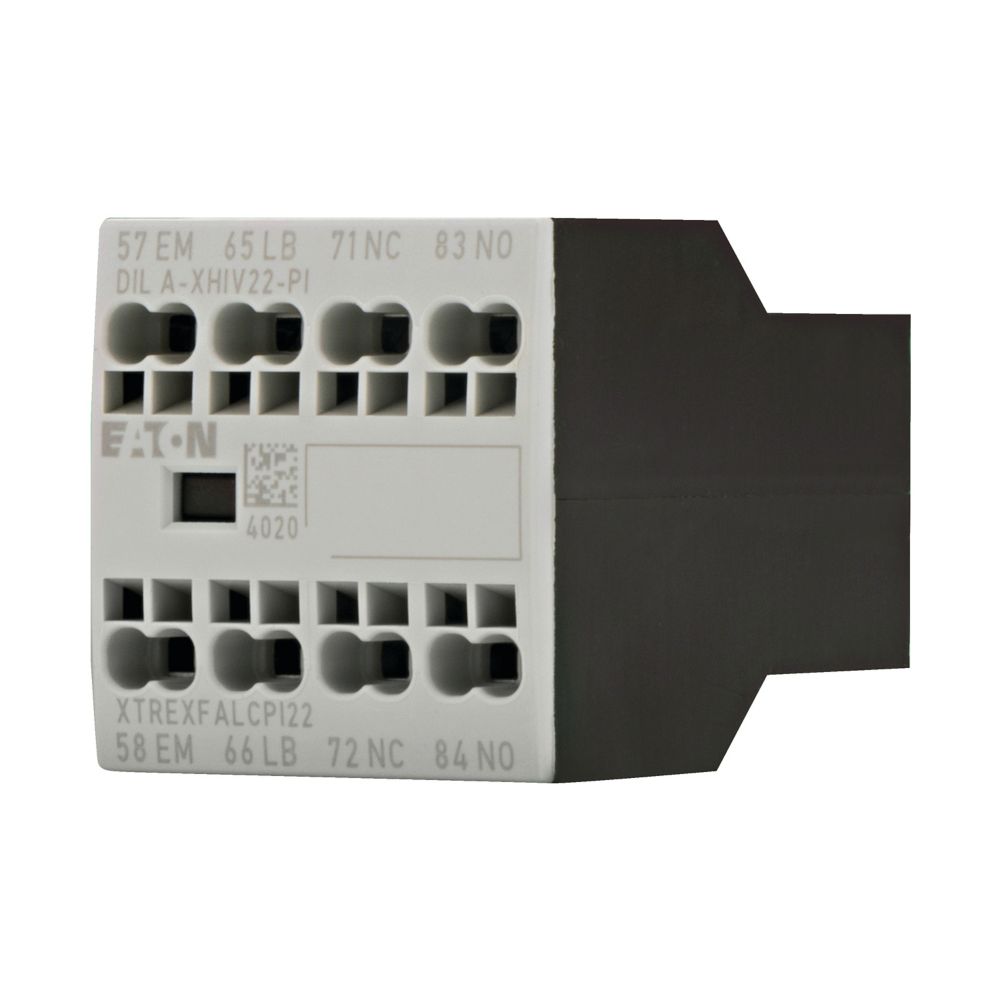

Eaton (Moeller) Hilfsschalterbaustein DILA-XHIV22-P#199322
Hilfsschalterbaustein, für Standardanwendungen, Aufbauhilfsschalter, Frontbefestigung, 4 -polig, Push-in-Klemmen, konventioneller thermischer Strom 1-polig, offen, bei 60 °C: Ith = 16 A, Bemessungsbetriebsstrom AC-15, 220 V 230 V 240 V: Ie = 4 A, 380 V 400 V 415 V: Ie = 4 A, SF = Frühschließer: 1 SF, ÖS = Spätöffner: 1 ÖS, verwendbar für: DILA -PI, DILM7 -PI, DILM9 -PI, DILM12 -PI, DILM15 -PI, DILM17 -PI, DILM25 -PI, DILM32 -PI, DILM38 -PI, DILMP20 -PI, DILMP32 -PI, DILMP45 -PI, DILM8 -PI, DILM11 -PI, DILM14 -PI, Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine sowie zu den integrierten Hilfsschaltern der DILM 7 - DILM32, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner)

Varianten ab 26,45 €*
26,40 €*
Nur 2 auf Lager!

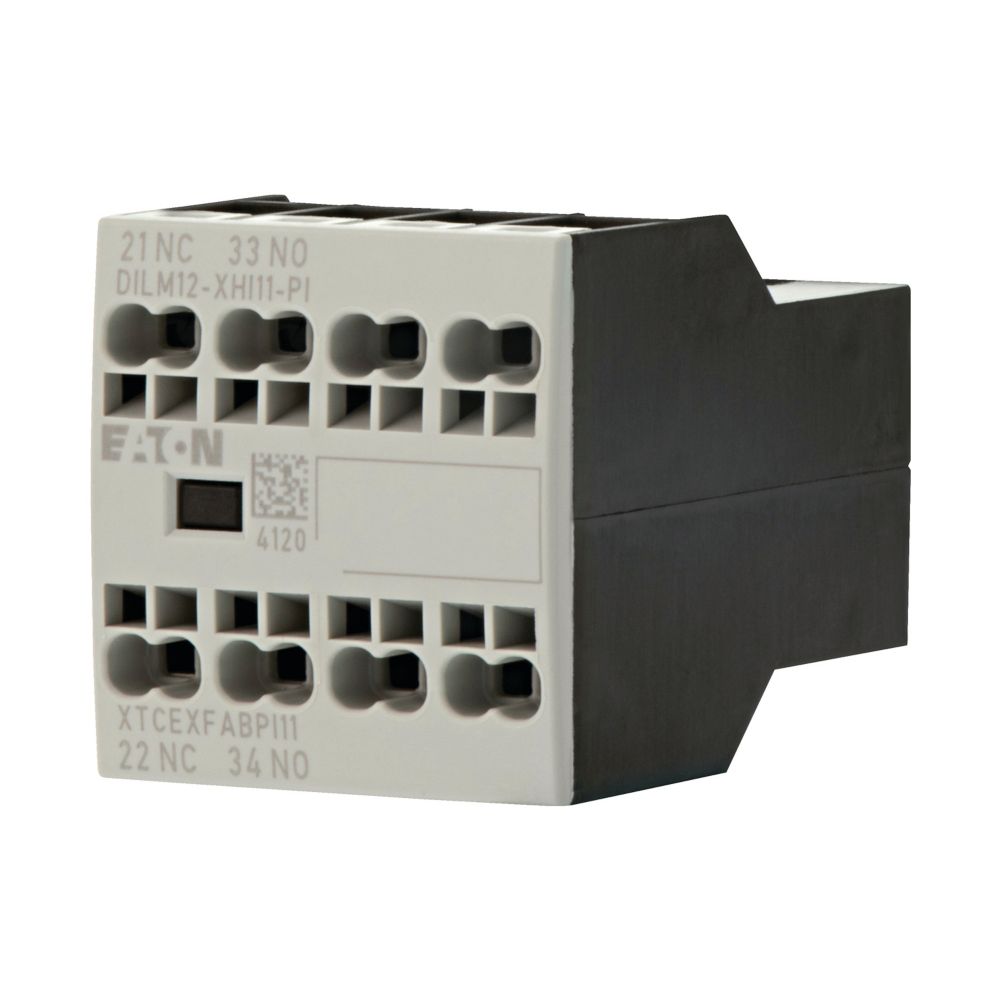

Eaton (Moeller) Hilfsschalterbaustein DILM12-XHI11-#199456
Hilfsschalterbaustein, mit zwangsgeführten Kontakten, für Standardanwendungen, Aufbauhilfsschalter, Frontbefestigung, 2-polig, Push-in-Klemmen, konventioneller thermischer Strom 1-polig, offen, bei 60 °C: Ith = 16 A, Bemessungsbetriebsstrom AC-15, 220 V 230 V 240 V: Ie = 4 A, 380 V 400 V 415 V: Ie = 4 A, S = Schließer: 1 S, Ö = Öffner: 1 Ö, verwendbar für: DILM7 -PI, DILM9 -PI, DILM12 -PI, DILM15 -PI, DILMP20 -PI, Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine sowie zu den integrierten Hilfsschaltern der DILM 7 - DILM32, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner)

Varianten ab 9,33 €*
9,30 €*

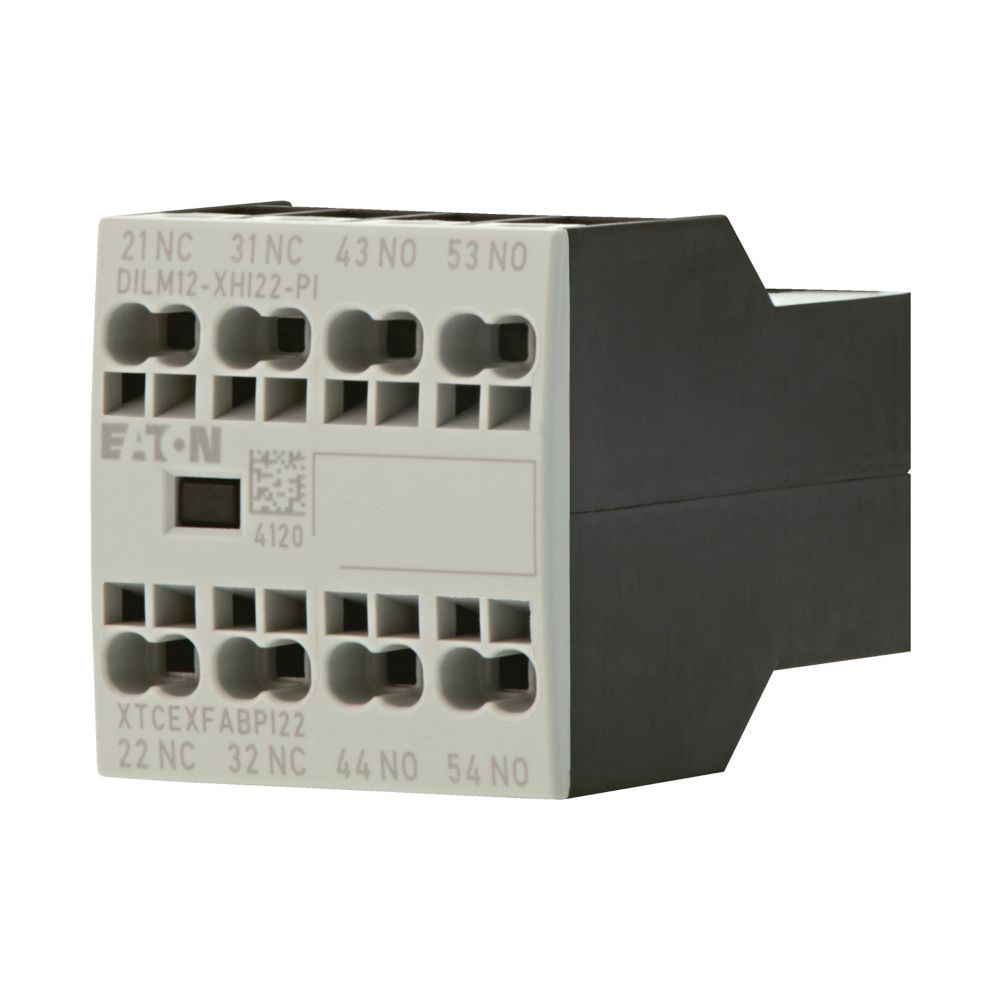

Eaton (Moeller) Hilfsschalterbaustein DILM12-XHI22-#199458
Hilfsschalterbaustein, mit zwangsgeführten Kontakten, für Standardanwendungen, Aufbauhilfsschalter, Frontbefestigung, 4 -polig, Push-in-Klemmen, konventioneller thermischer Strom 1-polig, offen, bei 60 °C: Ith = 16 A, Bemessungsbetriebsstrom AC-15, 220 V 230 V 240 V: Ie = 4 A, 380 V 400 V 415 V: Ie = 4 A, S = Schließer: 2 S, Ö = Öffner: 2 Ö, verwendbar für: DILM7 -PI, DILM9 -PI, DILM12 -PI, DILM15 -PI, DILMP20 -PI, Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine sowie zu den integrierten Hilfsschaltern der DILM 7 - DILM32, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner)

Varianten ab 15,21 €*
15,16 €*
Nur 2 auf Lager!

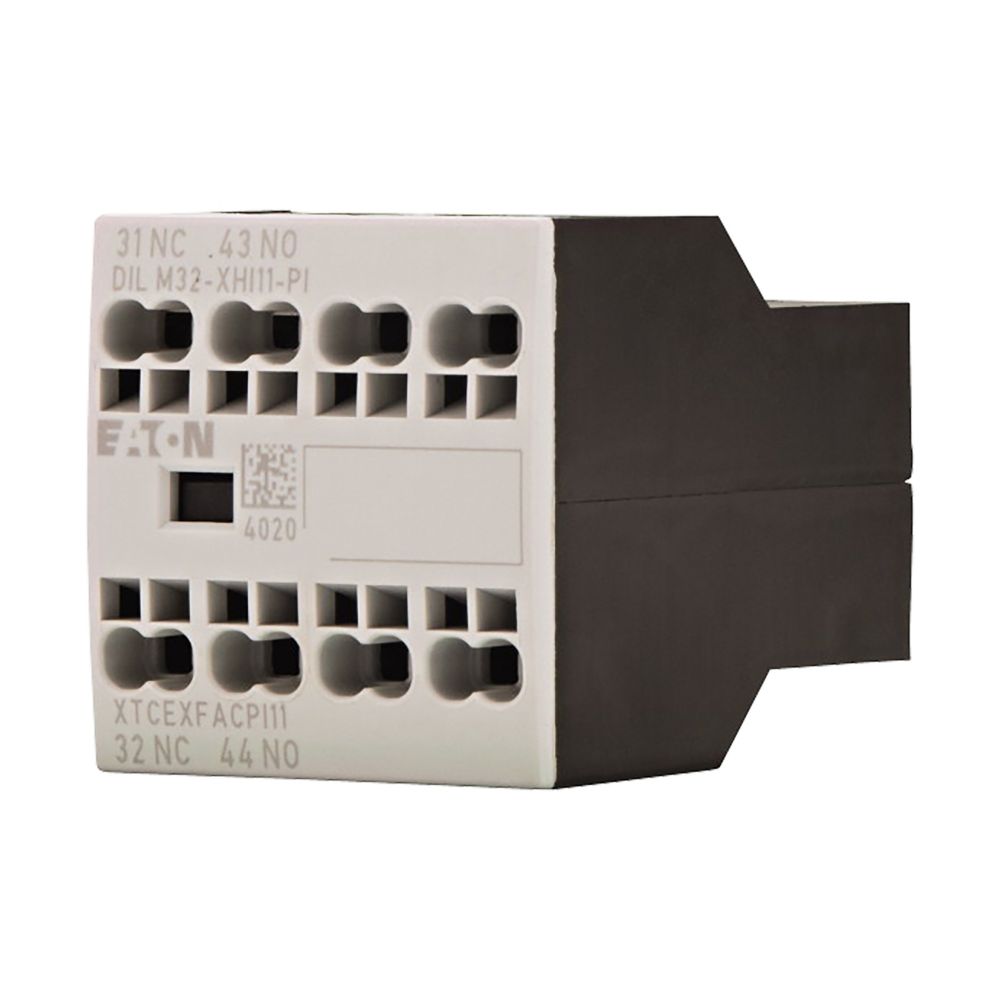

Eaton (Moeller) Hilfsschalterbaustein DILM32-XHI11-#199309
Hilfsschalterbaustein, mit zwangsgeführten Kontakten, für Standardanwendungen, Aufbauhilfsschalter, Frontbefestigung, 2-polig, Push-in-Klemmen, konventioneller thermischer Strom 1-polig, offen, bei 60 °C: Ith = 16 A, Bemessungsbetriebsstrom AC-15, 220 V 230 V 240 V: Ie = 4 A, 380 V 400 V 415 V: Ie = 4 A, S = Schließer: 1 S, Ö = Öffner: 1 Ö, verwendbar für: DILA -PI, DILM7 -PI, DILM9 -PI, DILM12 -PI, DILM15 -PI, DILM17 -PI, DILM25 -PI, DILM32 -PI, DILM38 -PI, DILMP20 -PI, DILMP32 -PI, DILMP45 -PI, DILM8 -PI, DILM11 -PI, DILM14 -PI, Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine sowie zu den integrierten Hilfsschaltern der DILM 7 - DILM32, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner)

Varianten ab 9,27 €*
9,24 €*
Eaton (Moeller) Hilfsschalterbaustein DILM32-XHI22-#199311
Hilfsschalterbaustein, mit zwangsgeführten Kontakten, für Standardanwendungen, Aufbauhilfsschalter, Frontbefestigung, 4 -polig, Push-in-Klemmen, konventioneller thermischer Strom 1-polig, offen, bei 60 °C: Ith = 16 A, Bemessungsbetriebsstrom AC-15, 220 V 230 V 240 V: Ie = 4 A, 380 V 400 V 415 V: Ie = 4 A, S = Schließer: 2 S, Ö = Öffner: 2 Ö, verwendbar für: DILA -PI, DILM7 -PI, DILM9 -PI, DILM12 -PI, DILM15 -PI, DILM17 -PI, DILM25 -PI, DILM32 -PI, DILM38 -PI, DILMP20 -PI, DILMP32 -PI, DILMP45 -PI, DILM8 -PI, DILM11 -PI, DILM14 -PI, Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine sowie zu den integrierten Hilfsschaltern der DILM 7 - DILM32, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner)

Varianten ab 15,31 €*
15,26 €*
Nur 2 auf Lager!

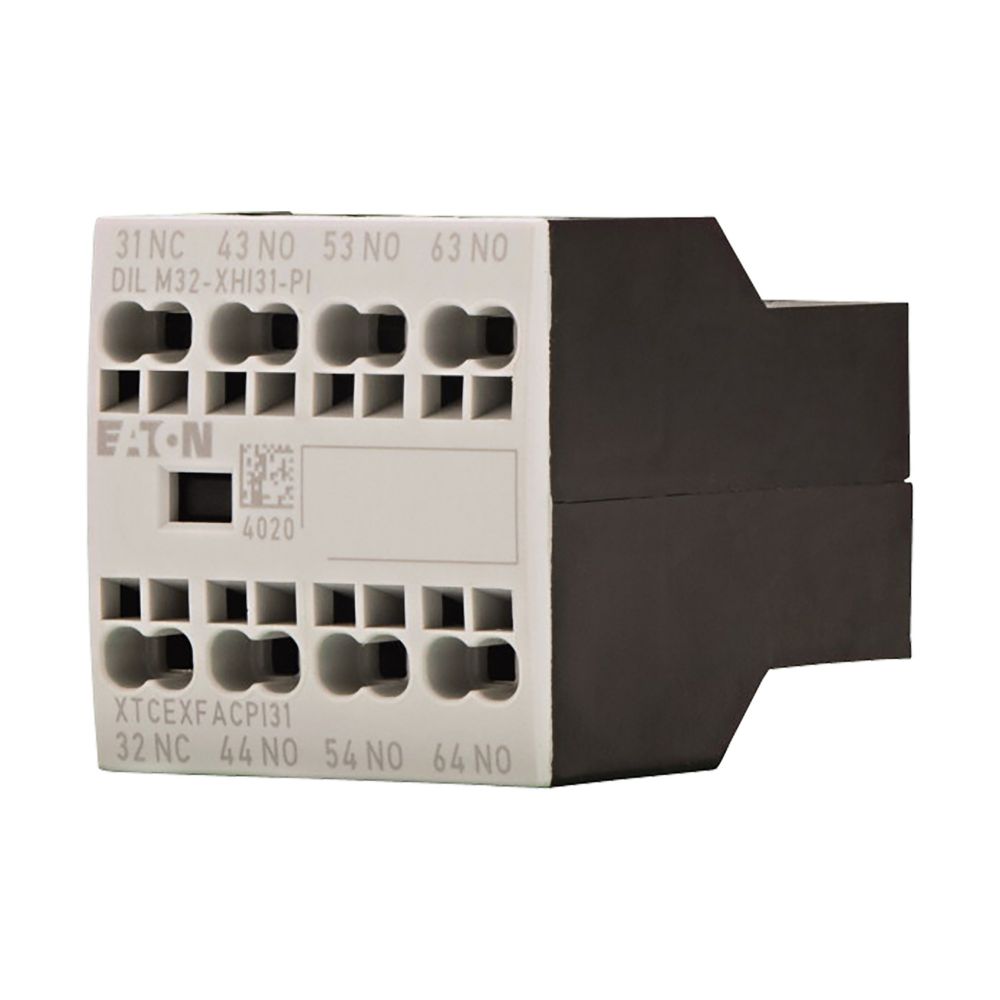

Eaton (Moeller) Hilfsschalterbaustein DILM32-XHI31-#199312
Hilfsschalterbaustein, mit zwangsgeführten Kontakten, für Standardanwendungen, Aufbauhilfsschalter, Frontbefestigung, 4 -polig, Push-in-Klemmen, konventioneller thermischer Strom 1-polig, offen, bei 60 °C: Ith = 16 A, Bemessungsbetriebsstrom AC-15, 220 V 230 V 240 V: Ie = 4 A, 380 V 400 V 415 V: Ie = 4 A, S = Schließer: 3 S, Ö = Öffner: 1 Ö, verwendbar für: DILA -PI, DILM7 -PI, DILM9 -PI, DILM12 -PI, DILM15 -PI, DILM17 -PI, DILM25 -PI, DILM32 -PI, DILM38 -PI, DILMP20 -PI, DILMP32 -PI, DILMP45 -PI, DILM8 -PI, DILM11 -PI, DILM14 -PI, Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine sowie zu den integrierten Hilfsschaltern der DILM 7 - DILM32, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner)

Varianten ab 15,31 €*
15,26 €*
