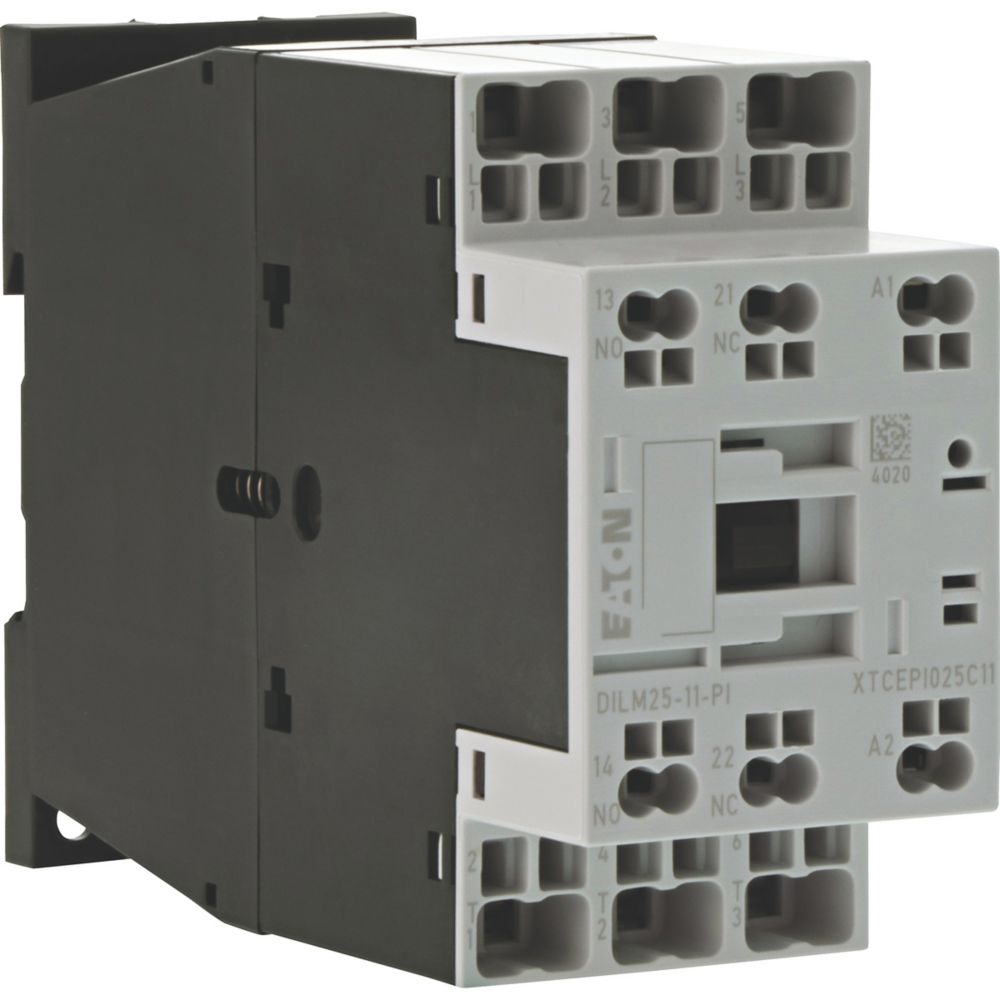

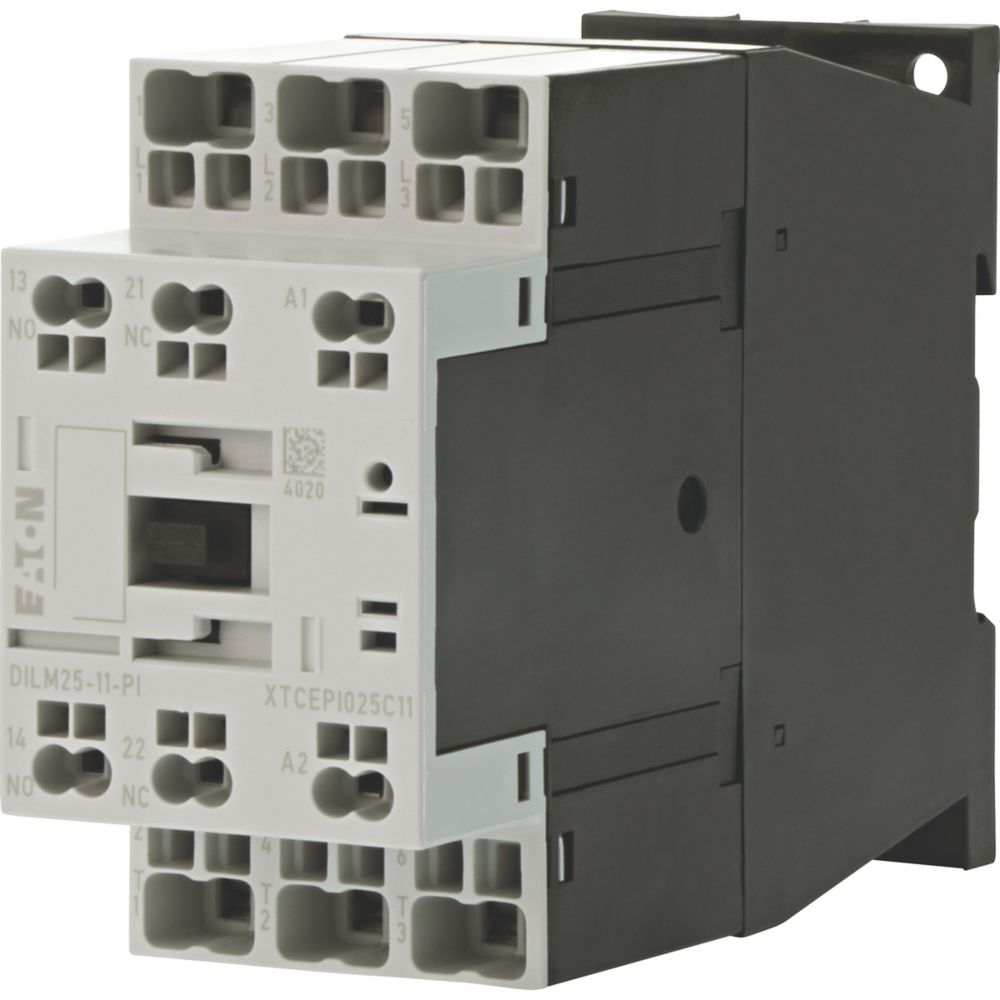

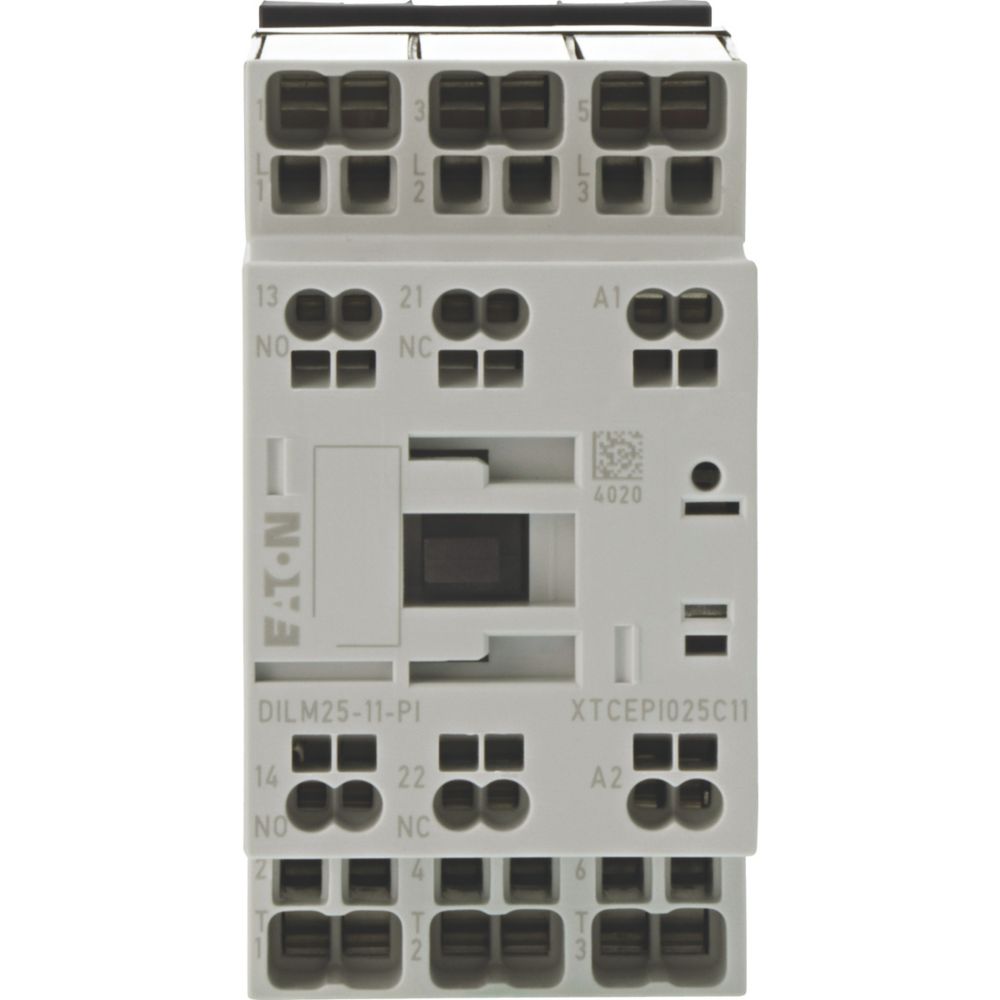

Eaton Leistungsschütz DILM25-11(230#199284
Nur 5 auf Lager!
ggf. Abbildung ähnlich
84,41 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2002213824
Hersteller:
Eaton
Hersteller-Nr.:
199284
EAN:
4015081973682
Hersteller Programm:
Moeller series
Versandart:
Paket
Hersteller Typ
DILM25-11(230#199284
Produktinformationen "Eaton Leistungsschütz DILM25-11(230#199284"
Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3/AC-3e: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Push-in-Klemmen, Geeignet auch für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 25 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 45 A, gekapselt: Ith= 36 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 100 A, gekapselt: Ith= 90 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 7.5 kW, 380 V 400 V: P= 11 kW, 660 V 690 V: P= 14 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 6 kW, 660 V 690 V: P= 8.5 kW, kombinierbar mit Hilfsschalter: DILM32-XHI -PI, DILA-XHI(V) -PI, Kontaktbestückung S = Schließer: 1 S, Kontaktbestückung Ö = Öffner: 1 Ö, Schaltglieder nach EN 50012., Mit Spiegelkontakt., Stromart AC/DC: Wechselstrombetätigung
Eigenschaften "Eaton Leistungsschütz DILM25-11(230#199284"
| Anschlussart Hauptstromkreis: | Federzuganschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer: | 1 |
| Anzahl der Hilfskontakte als Öffner: | 1 |
| Anzahl der Schließer als Hauptkontakte: | 3 |
| Bemessungsbetriebsleistung NEMA: | 0 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V: | 11 kW |
| Bemessungsbetriebsleistung bei AC-4, 400 V: | 6 kW |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V: | 45 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V: | 25 A |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V: | 13 A |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz: | 230 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz: | 240 V |
| Bemessungssteuerspeisespannung Us bei DC: | 0 V |
| Betriebsspannung bei AC 50 Hz: | 24..690 V |
| Betriebsspannung bei AC 60 Hz: | 24..690 V |
| Breite: | 45 mm |
| EAN: | 4015081973682 |
| Geeignet für Reiheneinbau: | nein |
| Herstellerartikelnummer: | 199284 |
| Herstellerprogramm: | Moeller series |
| Höhe: | 85 mm |
| Markenname: | Eaton |
| Spannungsart zur Betätigung: | AC |
| Tiefe: | 115 mm |
| Typ: | DILM25-11(230#199284 |
| Ursprungsland: | RO |
| Zolltarifnummer: | 85364900 |
