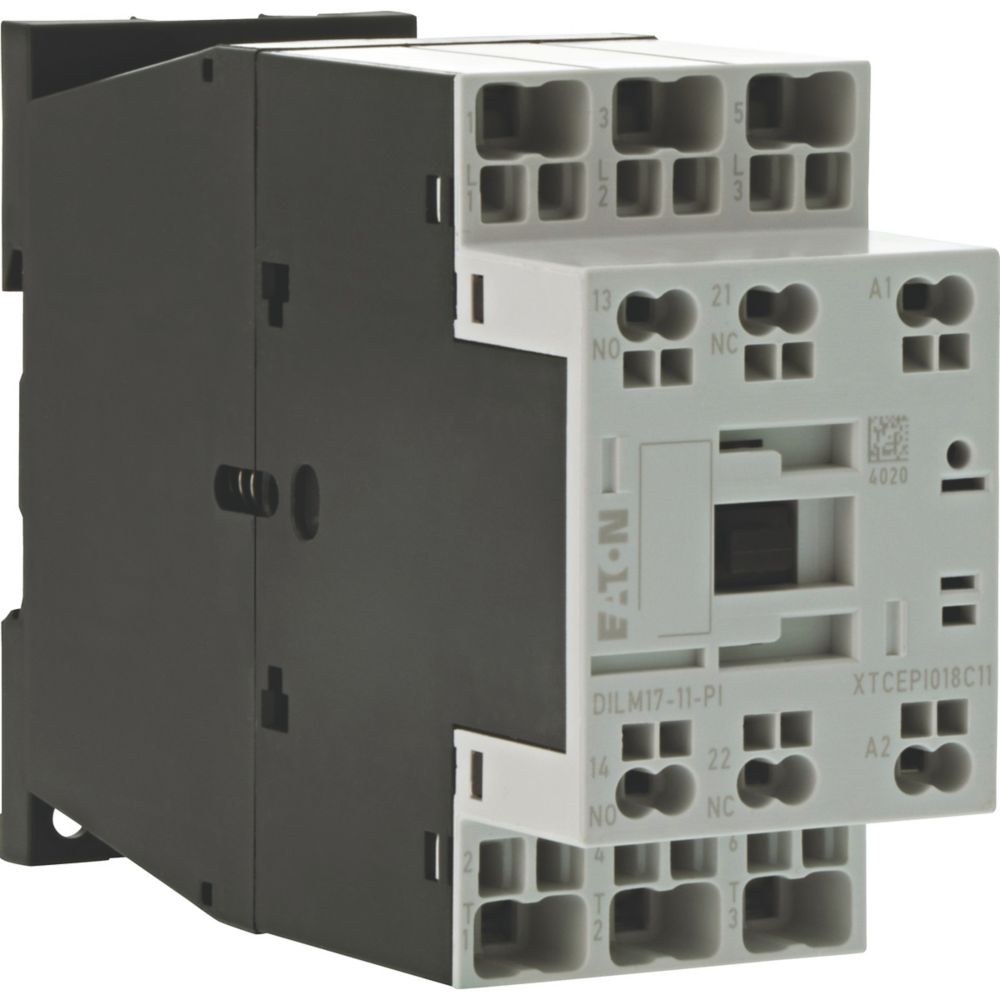

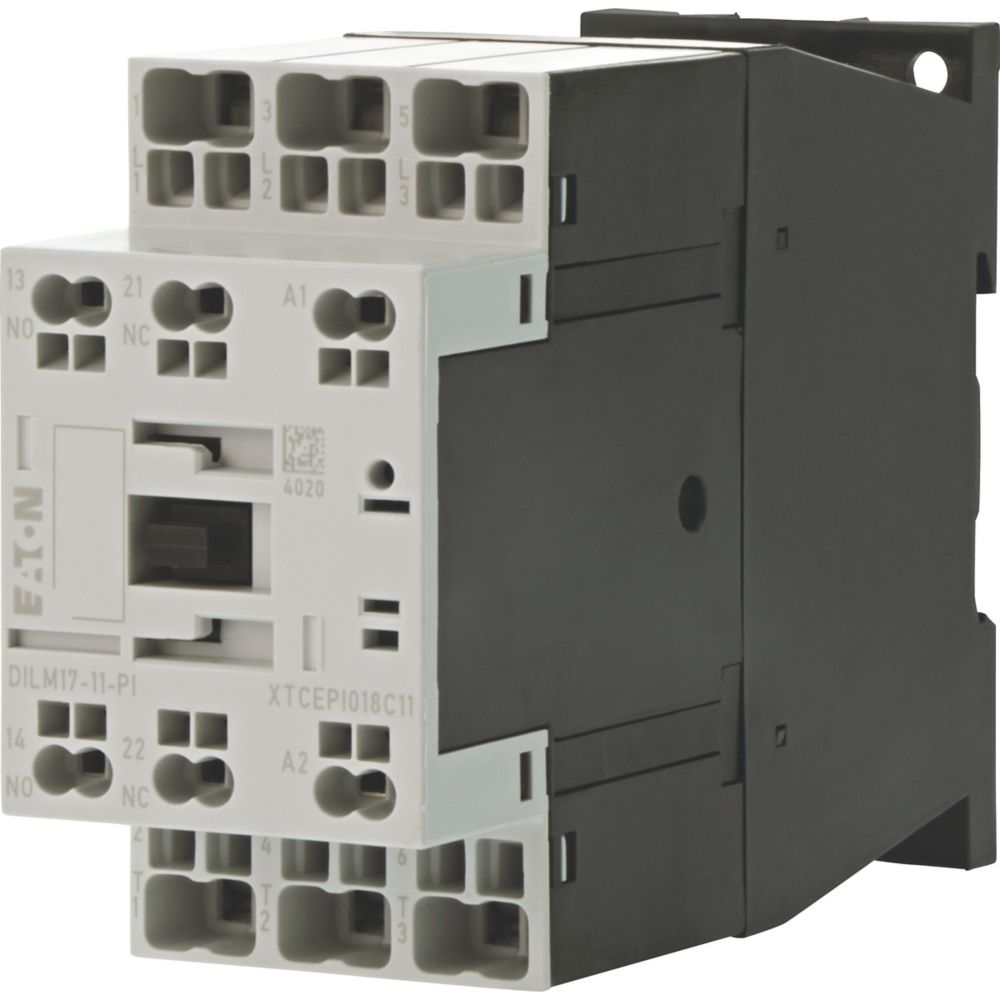

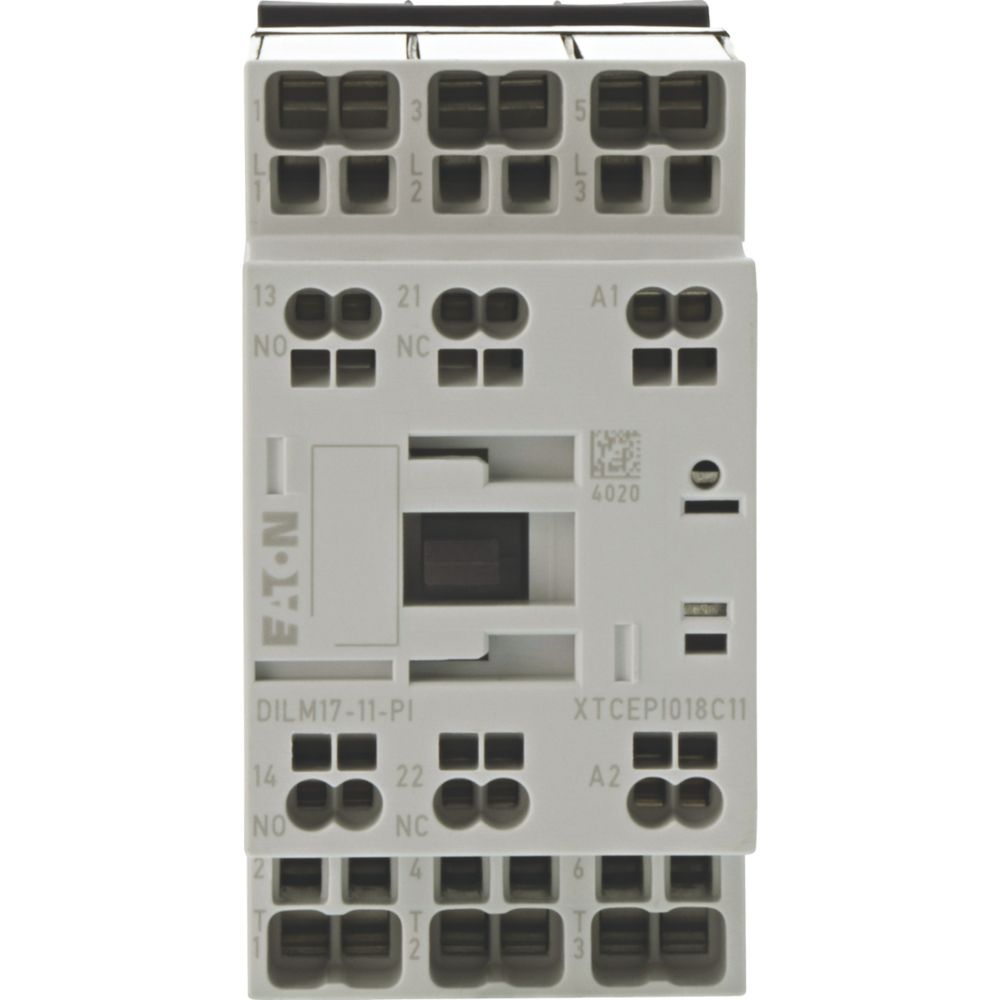

Eaton (Moeller) Leistungsschütz DILM17-11(230#199279
Nur 5 auf Lager!
ggf. Abbildung ähnlich
64,48 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2002213817
Hersteller:
Eaton
Hersteller-Nr.:
199279
EAN:
4015081973637
Hersteller Programm:
Moeller series
Versandart:
Paket
Hersteller Typ
DILM17-11(230#199279
Produktinformationen "Eaton (Moeller) Leistungsschütz DILM17-11(230#199279"
Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3/AC-3e: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Push-in-Klemmen, Geeignet auch für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 17 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 40 A, gekapselt: Ith= 32 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 88 A, gekapselt: Ith= 80 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 4.7 kW, 380 V 400 V: P= 7.5 kW, 660 V 690 V: P= 10.5 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 2.5 kW, 380 V 400 V: P= 4.5 kW, 660 V 690 V: P= 6.5 kW, kombinierbar mit Hilfsschalter: DILM32-XHI -PI, DILA-XHI(V) -PI, Kontaktbestückung S = Schließer: 1 S, Kontaktbestückung Ö = Öffner: 1 Ö, Schaltglieder nach EN 50012., Mit Spiegelkontakt., Stromart AC/DC: Wechselstrombetätigung
Eigenschaften "Eaton (Moeller) Leistungsschütz DILM17-11(230#199279"
| Anschlussart Hauptstromkreis: | Federzuganschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer: | 1 |
| Anzahl der Hilfskontakte als Öffner: | 1 |
| Anzahl der Schließer als Hauptkontakte: | 3 |
| Bemessungsbetriebsleistung NEMA: | 0 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V: | 7,5 kW |
| Bemessungsbetriebsleistung bei AC-4, 400 V: | 4,5 kW |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V: | 45 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V: | 17 A, 18 A |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V: | 10 A |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz: | 230 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz: | 240 V |
| Bemessungssteuerspeisespannung Us bei DC: | 0 V |
| Betriebsspannung bei AC 50 Hz: | 24..690 V |
| Betriebsspannung bei AC 60 Hz: | 24..690 V |
| Breite: | 45 mm |
| EAN: | 4015081973637 |
| Geeignet für Reiheneinbau: | nein |
| Herstellerartikelnummer: | 199279 |
| Herstellerprogramm: | Moeller series |
| Höhe: | 85 mm |
| Markenname: | Eaton |
| Spannungsart zur Betätigung: | AC |
| Tiefe: | 115 mm |
| Typ: | DILM17-11(230#199279 |
| Ursprungsland: | RO |
| Zolltarifnummer: | 85364900 |
Hersteller "Eaton"
Eaton Electric GmbH
Industrietechnik
Hein-Moeller-Str. 7-11
53115 Bonn DE
Email: bestellungen-handel-bonn@eaton.com
Industrietechnik
Hein-Moeller-Str. 7-11
53115 Bonn DE
Email: bestellungen-handel-bonn@eaton.com
Weiterführende Links des Herstellers
Zubehör
Nur 9 auf Lager!
Eaton (Moeller) Varistor-Beschaltung 240VAC f.DILM17..32 DILM32-XSPV240
10,53 €*
Varistorschutzbeschaltung, Zubehör: Schutzbeschaltung, Spannung: Us 130 - 240 AC V, verwendbar für: DILM17 - DILM32, DILK12 - DILK25, DILL , DILMP32 - DILMP45
Nur 10 auf Lager!
Eaton (Moeller) Varistor-Beschaltung+LED 240VAC f.DILM17..32 DILM32-XSPVL240
12,88 €*
Varistorschutzbeschaltung, Zubehör: Schutzbeschaltung, Spannung: Us 130 - 240 AC V, verwendbar für: DILM17 - DILM32, DILK12 - DILK25, DILL , DILMP32 - DILMP45
Eaton (Moeller) RC-Schutzbeschaltung 240VAC f.DILM17..32 DILM32-XSPR240
12,21 €*
RC-Schutzbeschaltung, Zubehör: Schutzbeschaltung, Spannung: Us 110 - 240 AC V, verwendbar für: DILM17 - DILM32, DILK12 - DILK25, DILL , DILMP32 - DILMP45
Nur 1 auf Lager!
Eaton (Moeller) Mechan.Verriegelung für DILM17..32 DILM32-XMV
7,78 €*
Verriegelung, Sortiment: Zusatzausrüstung, Mechanische Verriegelung, verwendbar für: DILM17 - DILM38, DILMP32 - DILMP45, DILMF8 - DILMF32
Nur 9 auf Lager!

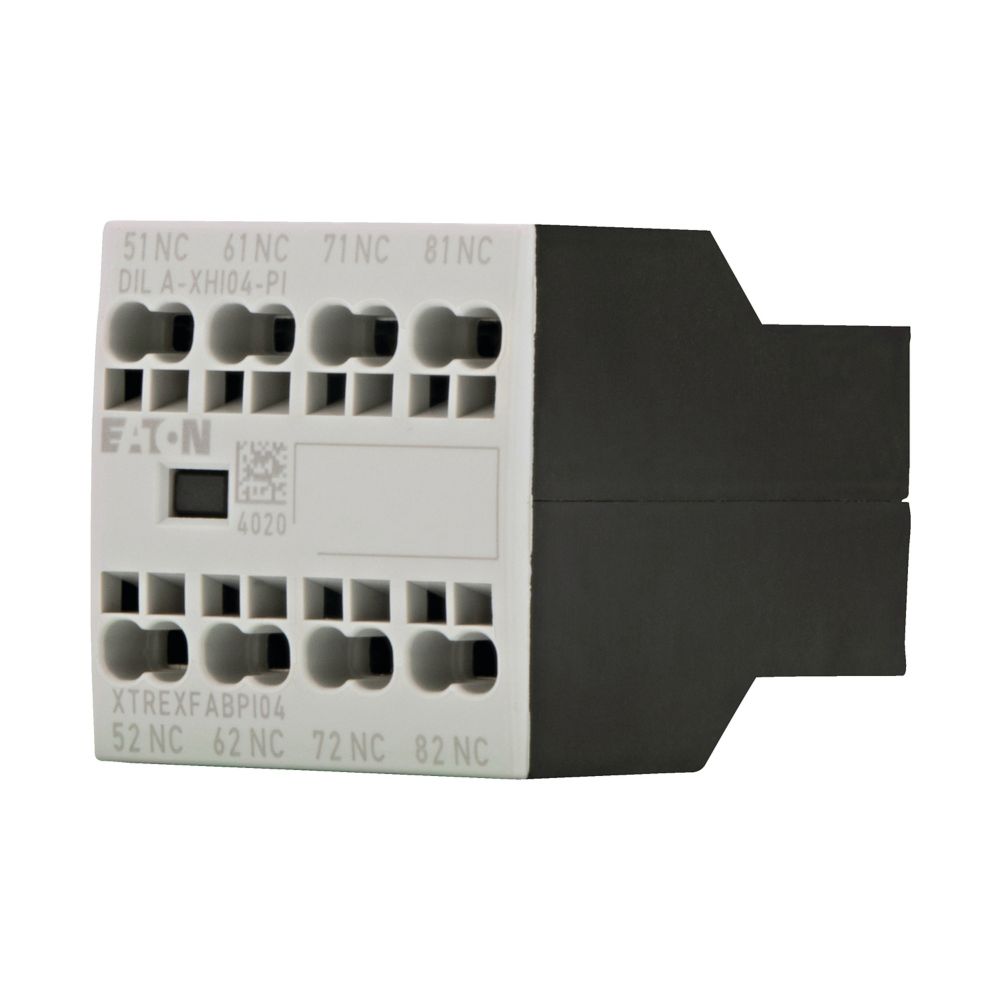

Eaton (Moeller) Hilfsschalterbaustein DILA-XHI04-PI#199321
15,26 €*
Hilfsschalterbaustein, mit zwangsgeführten Kontakten, für Standardanwendungen, Aufbauhilfsschalter, Frontbefestigung, 4 -polig, Push-in-Klemmen, konventioneller thermischer Strom 1-polig, offen, bei 60 °C: Ith = 16 A, Bemessungsbetriebsstrom AC-15, 220 V 230 V 240 V: Ie = 4 A, 380 V 400 V 415 V: Ie = 4 A, S = Schließer:, Ö = Öffner: 4 Ö, verwendbar für: DILA -PI, DILM7 -PI, DILM9 -PI, DILM12 -PI, DILM15 -PI, DILM17 -PI, DILM25 -PI, DILM32 -PI, DILM38 -PI, DILMP20 -PI, DILMP32 -PI, DILMP45 -PI, DILM8 -PI, DILM11 -PI, DILM14 -PI, Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine sowie zu den integrierten Hilfsschaltern der DILM 7 - DILM32, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner)
Varianten ab 15,31 €*
Nur 4 auf Lager!

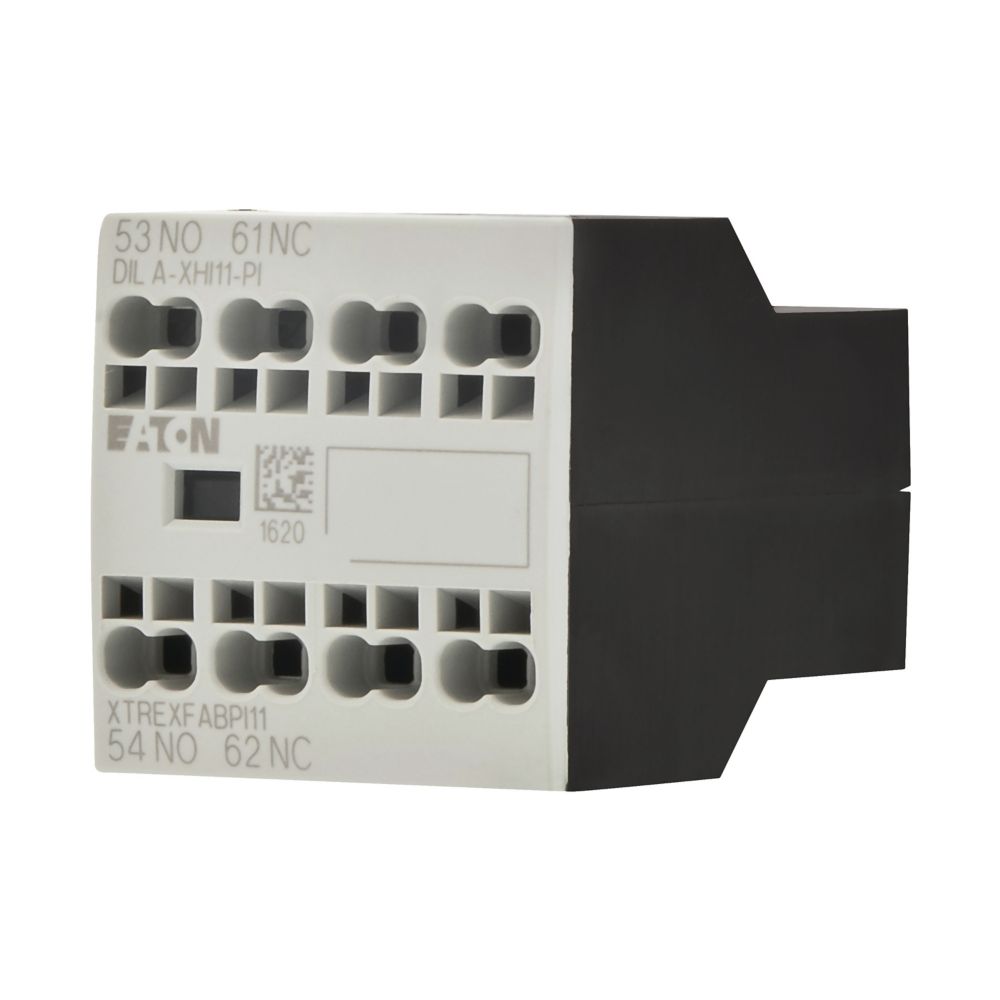

Eaton (Moeller) Hilfsschalterbaustein DILA-XHI11-PI#199314
9,30 €*
Hilfsschalterbaustein, mit zwangsgeführten Kontakten, für Standardanwendungen, Aufbauhilfsschalter, Frontbefestigung, 2-polig, Push-in-Klemmen, konventioneller thermischer Strom 1-polig, offen, bei 60 °C: Ith = 16 A, Bemessungsbetriebsstrom AC-15, 220 V 230 V 240 V: Ie = 4 A, 380 V 400 V 415 V: Ie = 4 A, S = Schließer: 1 S, Ö = Öffner: 1 Ö, verwendbar für: DILA -PI, DILM7 -PI, DILM9 -PI, DILM12 -PI, DILM15 -PI, DILM17 -PI, DILM25 -PI, DILM32 -PI, DILM38 -PI, DILMP20 -PI, DILMP32 -PI, DILMP45 -PI, DILM8 -PI, DILM11 -PI, DILM14 -PI, Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine sowie zu den integrierten Hilfsschaltern der DILM 7 - DILM32, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner)
Varianten ab 9,33 €*
Nur 2 auf Lager!

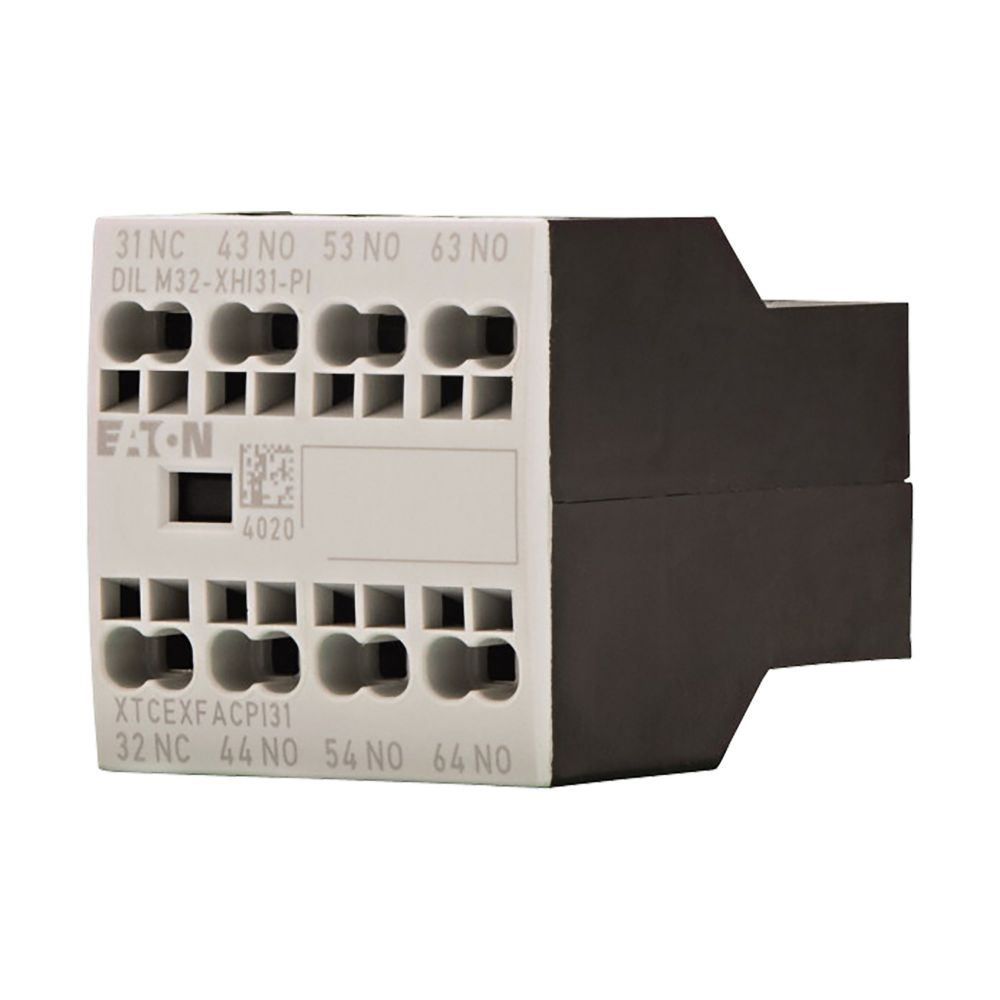

Eaton (Moeller) Hilfsschalterbaustein DILM32-XHI31-#199312
15,26 €*
Hilfsschalterbaustein, mit zwangsgeführten Kontakten, für Standardanwendungen, Aufbauhilfsschalter, Frontbefestigung, 4 -polig, Push-in-Klemmen, konventioneller thermischer Strom 1-polig, offen, bei 60 °C: Ith = 16 A, Bemessungsbetriebsstrom AC-15, 220 V 230 V 240 V: Ie = 4 A, 380 V 400 V 415 V: Ie = 4 A, S = Schließer: 3 S, Ö = Öffner: 1 Ö, verwendbar für: DILA -PI, DILM7 -PI, DILM9 -PI, DILM12 -PI, DILM15 -PI, DILM17 -PI, DILM25 -PI, DILM32 -PI, DILM38 -PI, DILMP20 -PI, DILMP32 -PI, DILMP45 -PI, DILM8 -PI, DILM11 -PI, DILM14 -PI, Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine sowie zu den integrierten Hilfsschaltern der DILM 7 - DILM32, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner)
Varianten ab 15,31 €*
Nur 2 auf Lager!

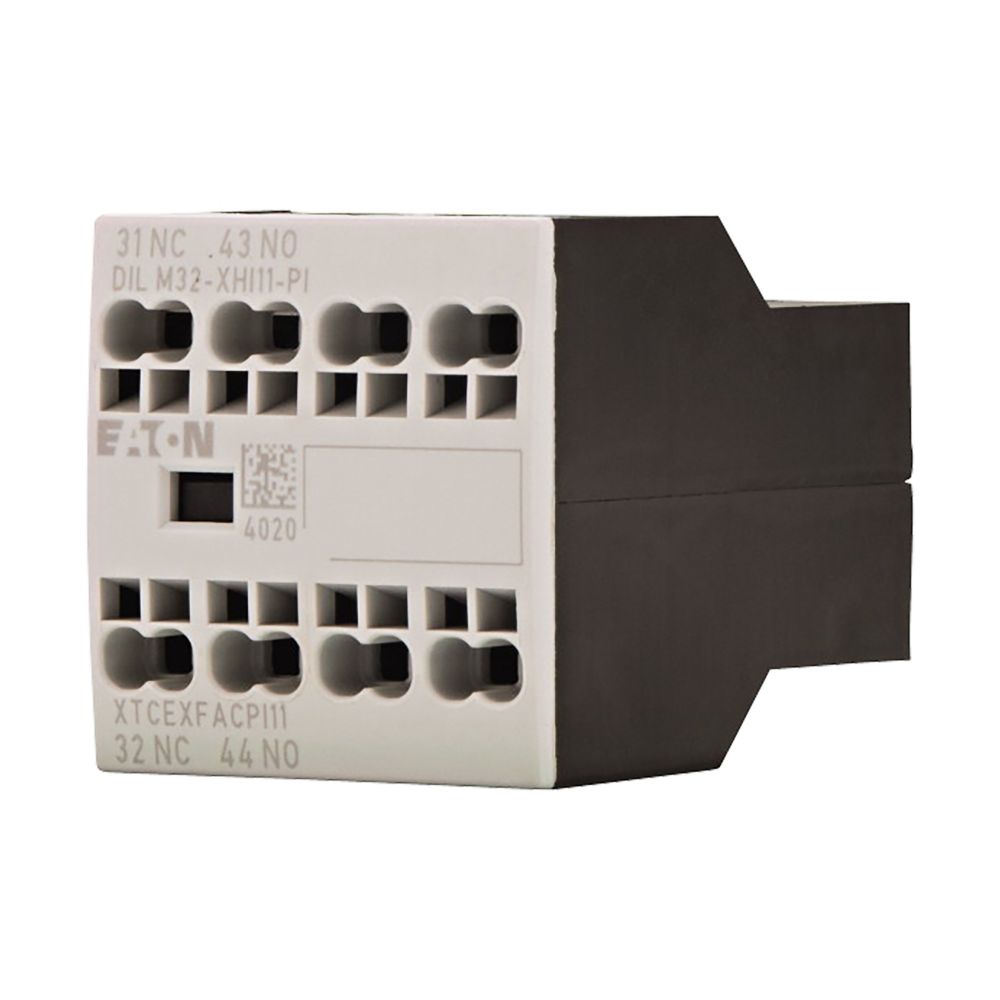

Eaton (Moeller) Hilfsschalterbaustein DILM32-XHI11-#199309
9,24 €*
Hilfsschalterbaustein, mit zwangsgeführten Kontakten, für Standardanwendungen, Aufbauhilfsschalter, Frontbefestigung, 2-polig, Push-in-Klemmen, konventioneller thermischer Strom 1-polig, offen, bei 60 °C: Ith = 16 A, Bemessungsbetriebsstrom AC-15, 220 V 230 V 240 V: Ie = 4 A, 380 V 400 V 415 V: Ie = 4 A, S = Schließer: 1 S, Ö = Öffner: 1 Ö, verwendbar für: DILA -PI, DILM7 -PI, DILM9 -PI, DILM12 -PI, DILM15 -PI, DILM17 -PI, DILM25 -PI, DILM32 -PI, DILM38 -PI, DILMP20 -PI, DILMP32 -PI, DILMP45 -PI, DILM8 -PI, DILM11 -PI, DILM14 -PI, Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine sowie zu den integrierten Hilfsschaltern der DILM 7 - DILM32, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner)
Varianten ab 9,27 €*

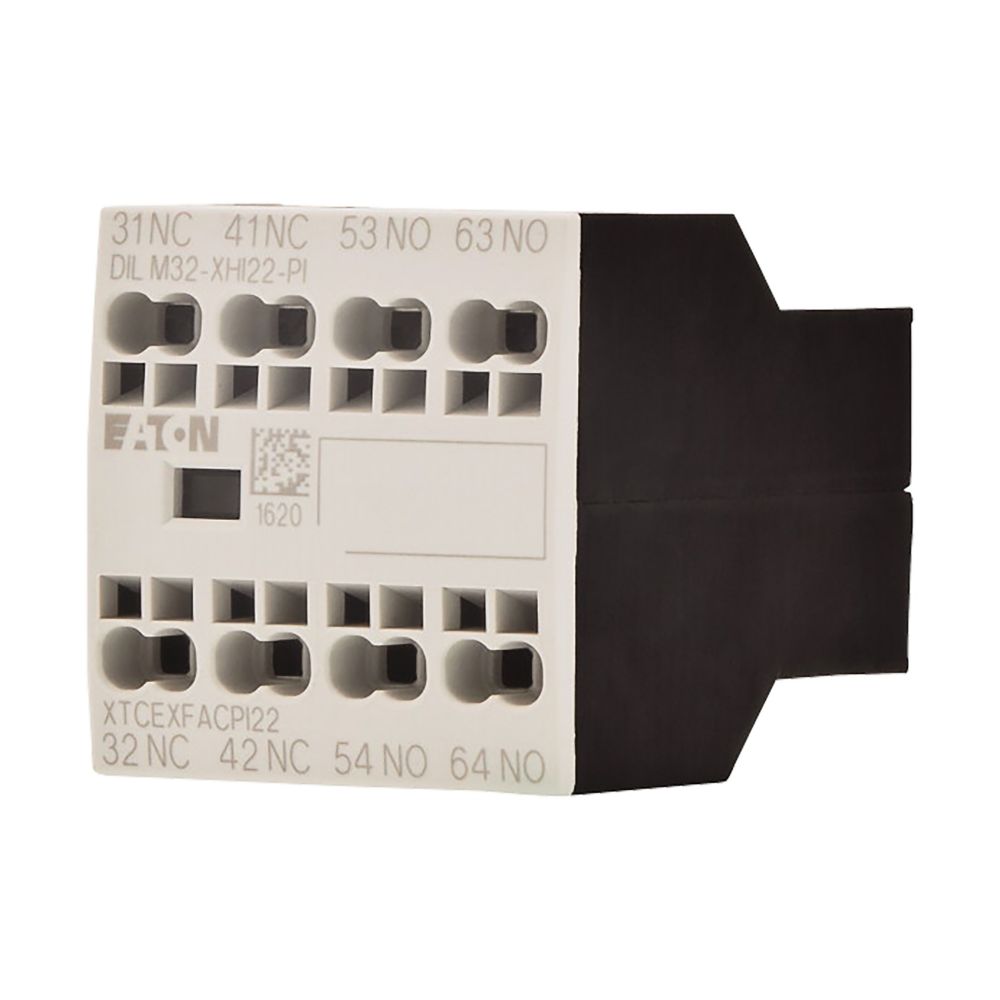

Eaton (Moeller) Hilfsschalterbaustein DILM32-XHI22-#199311
15,26 €*
Hilfsschalterbaustein, mit zwangsgeführten Kontakten, für Standardanwendungen, Aufbauhilfsschalter, Frontbefestigung, 4 -polig, Push-in-Klemmen, konventioneller thermischer Strom 1-polig, offen, bei 60 °C: Ith = 16 A, Bemessungsbetriebsstrom AC-15, 220 V 230 V 240 V: Ie = 4 A, 380 V 400 V 415 V: Ie = 4 A, S = Schließer: 2 S, Ö = Öffner: 2 Ö, verwendbar für: DILA -PI, DILM7 -PI, DILM9 -PI, DILM12 -PI, DILM15 -PI, DILM17 -PI, DILM25 -PI, DILM32 -PI, DILM38 -PI, DILMP20 -PI, DILMP32 -PI, DILMP45 -PI, DILM8 -PI, DILM11 -PI, DILM14 -PI, Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine sowie zu den integrierten Hilfsschaltern der DILM 7 - DILM32, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner)
Varianten ab 15,31 €*
Nur 4 auf Lager!

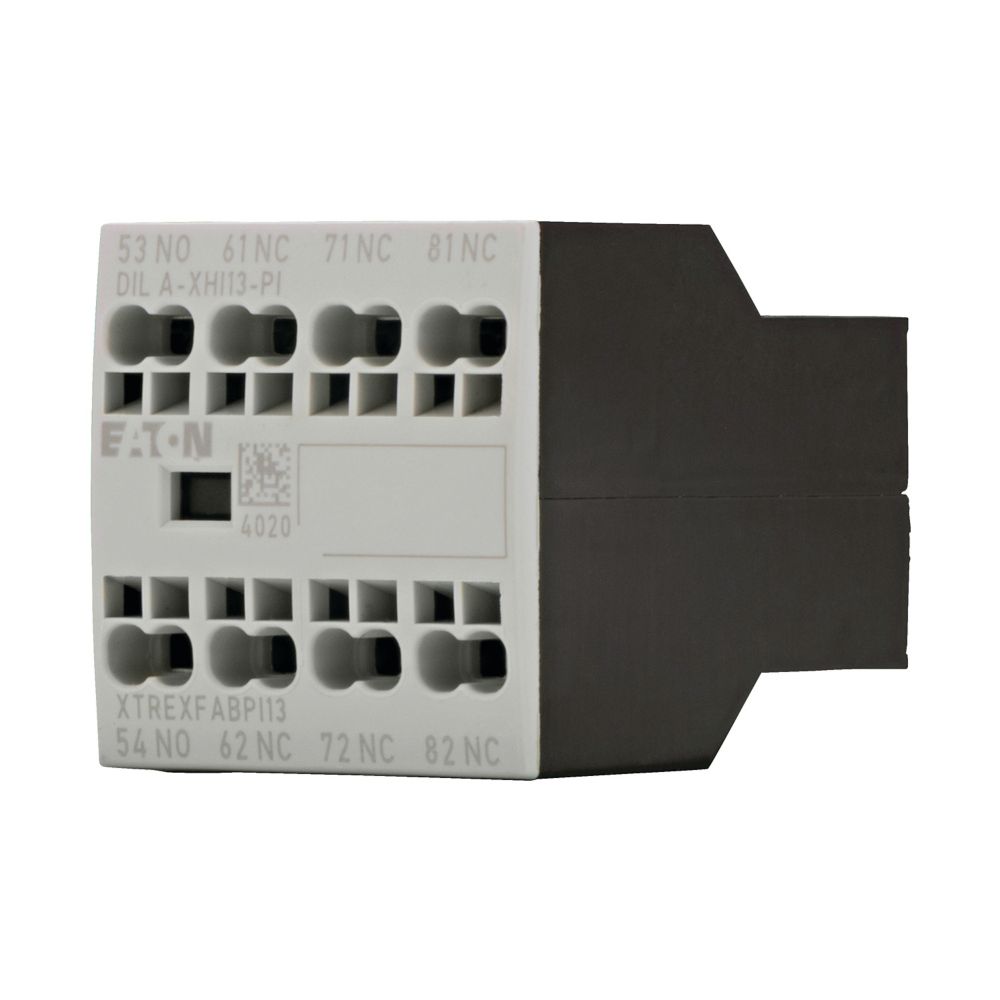

Eaton (Moeller) Hilfsschalterbaustein DILA-XHI13-PI#199320
15,26 €*
Hilfsschalterbaustein, mit zwangsgeführten Kontakten, für Standardanwendungen, Aufbauhilfsschalter, Frontbefestigung, 4 -polig, Push-in-Klemmen, konventioneller thermischer Strom 1-polig, offen, bei 60 °C: Ith = 16 A, Bemessungsbetriebsstrom AC-15, 220 V 230 V 240 V: Ie = 4 A, 380 V 400 V 415 V: Ie = 4 A, S = Schließer: 1 S, Ö = Öffner: 3 Ö, verwendbar für: DILA -PI, DILM7 -PI, DILM9 -PI, DILM12 -PI, DILM15 -PI, DILM17 -PI, DILM25 -PI, DILM32 -PI, DILM38 -PI, DILMP20 -PI, DILMP32 -PI, DILMP45 -PI, DILM8 -PI, DILM11 -PI, DILM14 -PI, Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine sowie zu den integrierten Hilfsschaltern der DILM 7 - DILM32, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner)
Varianten ab 15,31 €*
Nur 5 auf Lager!

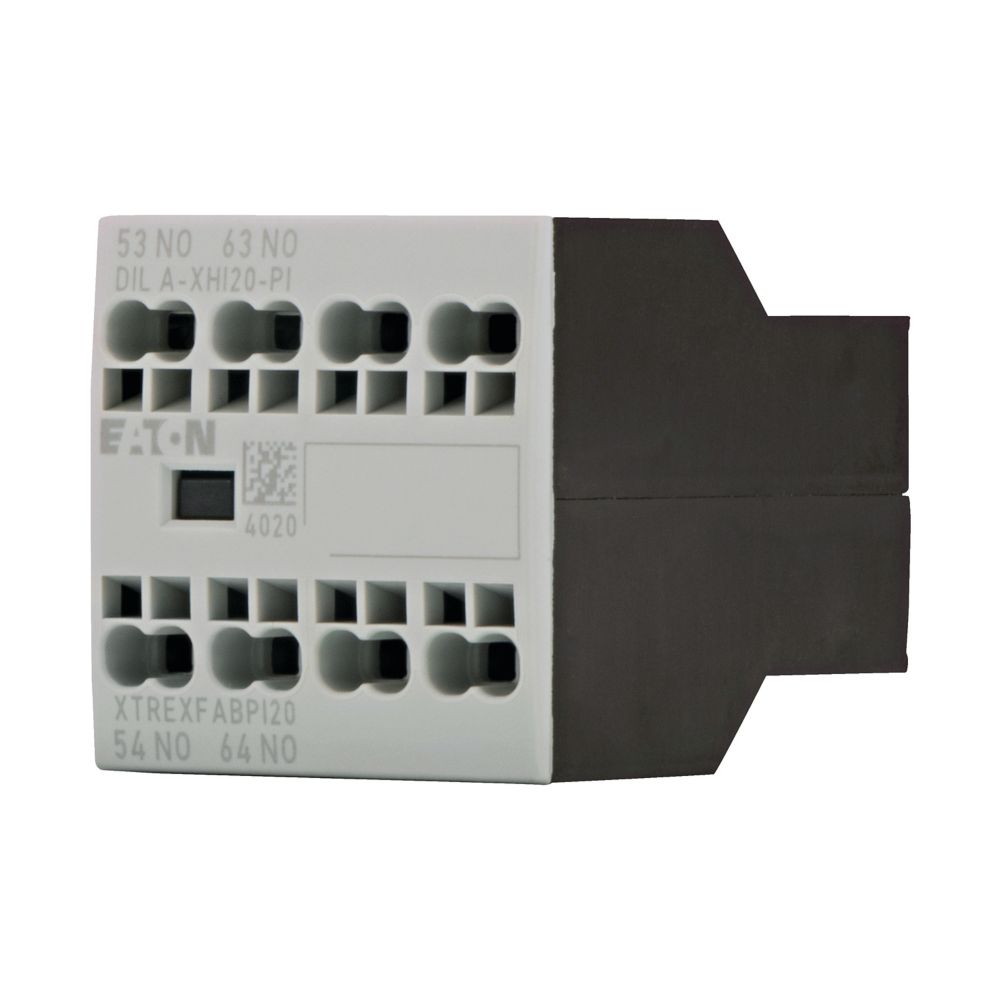

Eaton (Moeller) Hilfsschalterbaustein DILA-XHI20-PI#199313
9,30 €*
Hilfsschalterbaustein, mit zwangsgeführten Kontakten, für Standardanwendungen, Aufbauhilfsschalter, Frontbefestigung, 2-polig, Push-in-Klemmen, konventioneller thermischer Strom 1-polig, offen, bei 60 °C: Ith = 16 A, Bemessungsbetriebsstrom AC-15, 220 V 230 V 240 V: Ie = 4 A, 380 V 400 V 415 V: Ie = 4 A, S = Schließer: 2 S, Ö = Öffner:, verwendbar für: DILA -PI, DILM7 -PI, DILM9 -PI, DILM12 -PI, DILM15 -PI, DILM17 -PI, DILM25 -PI, DILM32 -PI, DILM38 -PI, DILMP20 -PI, DILMP32 -PI, DILMP45 -PI, DILM8 -PI, DILM11 -PI, DILM14 -PI, Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine sowie zu den integrierten Hilfsschaltern der DILM 7 - DILM32, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner)
Varianten ab 9,33 €*
Nur 6 auf Lager!

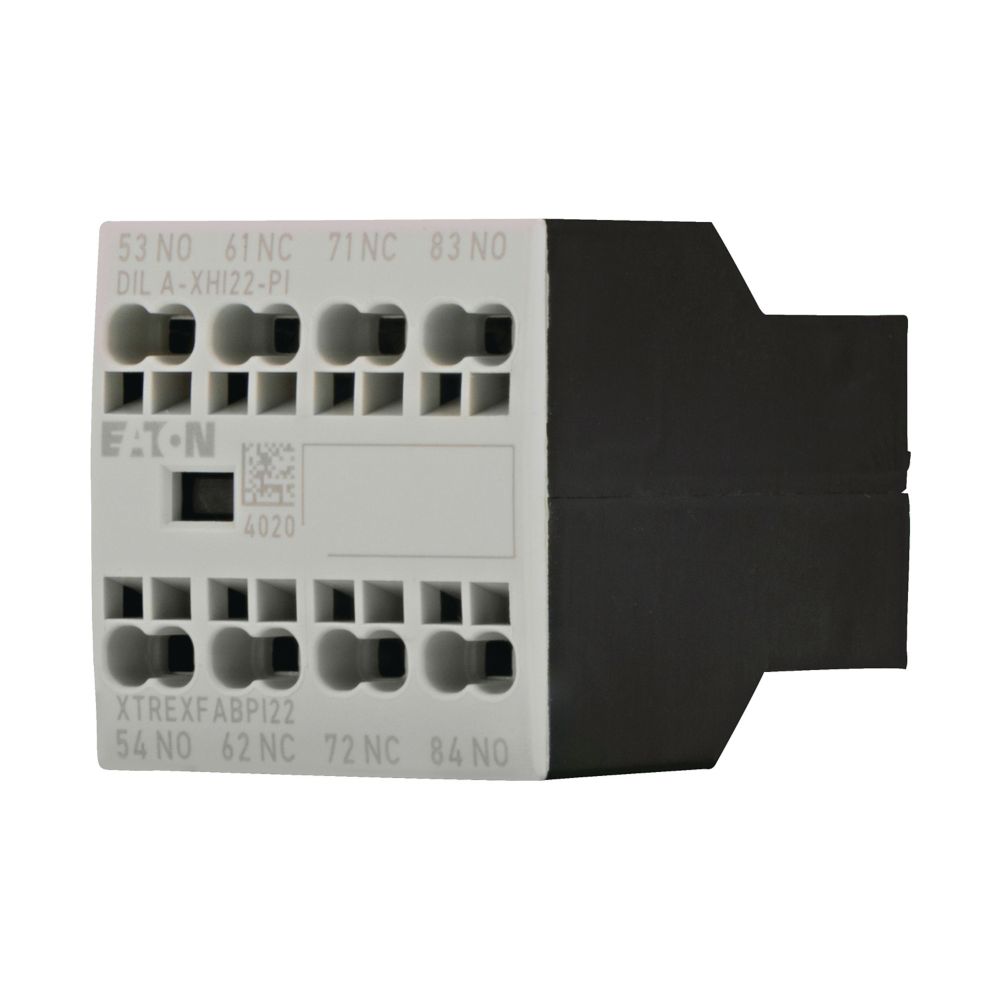

Eaton (Moeller) Hilfsschalterbaustein DILA-XHI22-PI#199319
15,26 €*
Hilfsschalterbaustein, mit zwangsgeführten Kontakten, für Standardanwendungen, Aufbauhilfsschalter, Frontbefestigung, 4 -polig, Push-in-Klemmen, konventioneller thermischer Strom 1-polig, offen, bei 60 °C: Ith = 16 A, Bemessungsbetriebsstrom AC-15, 220 V 230 V 240 V: Ie = 4 A, 380 V 400 V 415 V: Ie = 4 A, S = Schließer: 2 S, Ö = Öffner: 2 Ö, verwendbar für: DILA -PI, DILM7 -PI, DILM9 -PI, DILM12 -PI, DILM15 -PI, DILM17 -PI, DILM25 -PI, DILM32 -PI, DILM38 -PI, DILMP20 -PI, DILMP32 -PI, DILMP45 -PI, DILM8 -PI, DILM11 -PI, DILM14 -PI, Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine sowie zu den integrierten Hilfsschaltern der DILM 7 - DILM32, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner)
Varianten ab 15,31 €*
Nur 2 auf Lager!
Eaton (Moeller) Hilfsschalterbaustein DILA-XHI31-PI#199318
15,26 €*
Hilfsschalterbaustein, mit zwangsgeführten Kontakten, für Standardanwendungen, Aufbauhilfsschalter, Frontbefestigung, 4 -polig, Push-in-Klemmen, konventioneller thermischer Strom 1-polig, offen, bei 60 °C: Ith = 16 A, Bemessungsbetriebsstrom AC-15, 220 V 230 V 240 V: Ie = 4 A, 380 V 400 V 415 V: Ie = 4 A, S = Schließer: 3 S, Ö = Öffner: 1 Ö, verwendbar für: DILA -PI, DILM7 -PI, DILM9 -PI, DILM12 -PI, DILM15 -PI, DILM17 -PI, DILM25 -PI, DILM32 -PI, DILM38 -PI, DILMP20 -PI, DILMP32 -PI, DILMP45 -PI, DILM8 -PI, DILM11 -PI, DILM14 -PI, Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine sowie zu den integrierten Hilfsschaltern der DILM 7 - DILM32, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner)
Varianten ab 15,31 €*
Nur 2 auf Lager!

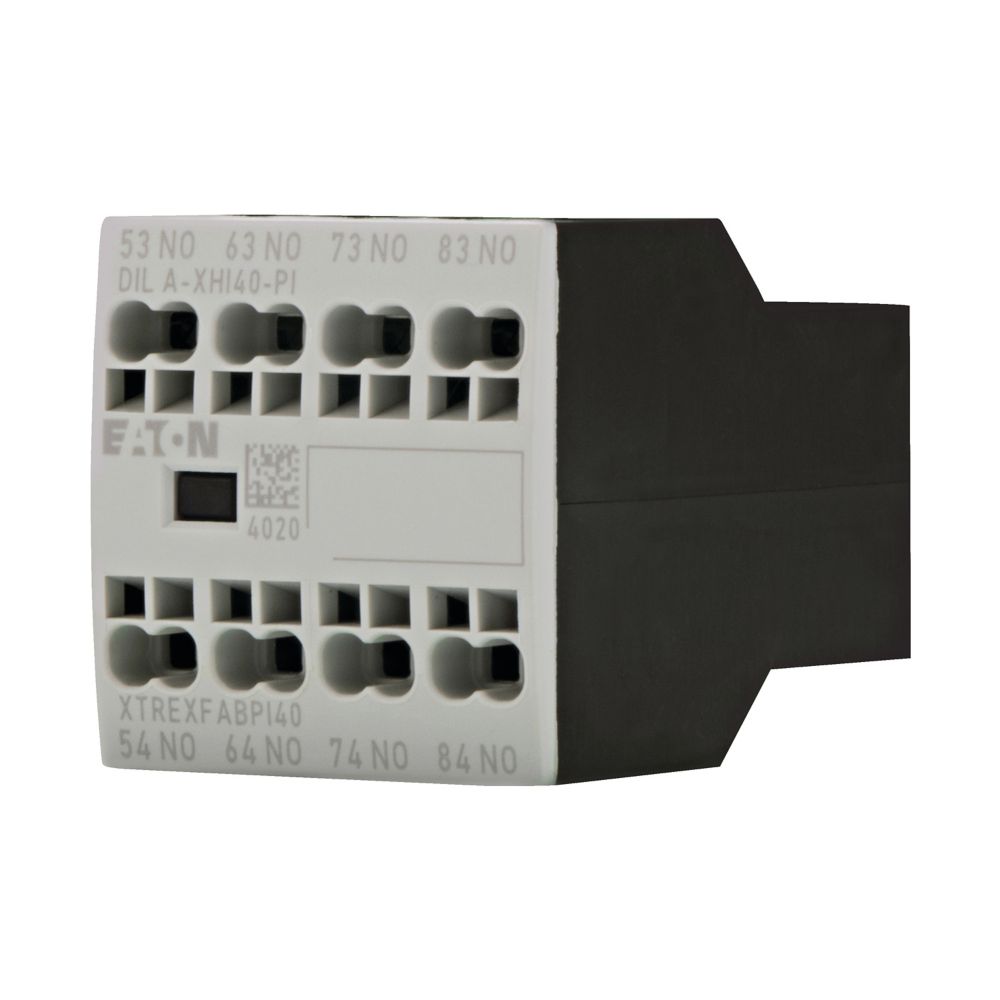

Eaton (Moeller) Hilfsschalterbaustein DILA-XHI40-PI#199317
15,26 €*
Hilfsschalterbaustein, mit zwangsgeführten Kontakten, für Standardanwendungen, Aufbauhilfsschalter, Frontbefestigung, 4 -polig, Push-in-Klemmen, konventioneller thermischer Strom 1-polig, offen, bei 60 °C: Ith = 16 A, Bemessungsbetriebsstrom AC-15, 220 V 230 V 240 V: Ie = 4 A, 380 V 400 V 415 V: Ie = 4 A, S = Schließer: 4 S, Ö = Öffner:, verwendbar für: DILA -PI, DILM7 -PI, DILM9 -PI, DILM12 -PI, DILM15 -PI, DILM17 -PI, DILM25 -PI, DILM32 -PI, DILM38 -PI, DILMP20 -PI, DILMP32 -PI, DILMP45 -PI, DILM8 -PI, DILM11 -PI, DILM14 -PI, Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine sowie zu den integrierten Hilfsschaltern der DILM 7 - DILM32, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner)
Varianten ab 15,31 €*
Nur 5 auf Lager!

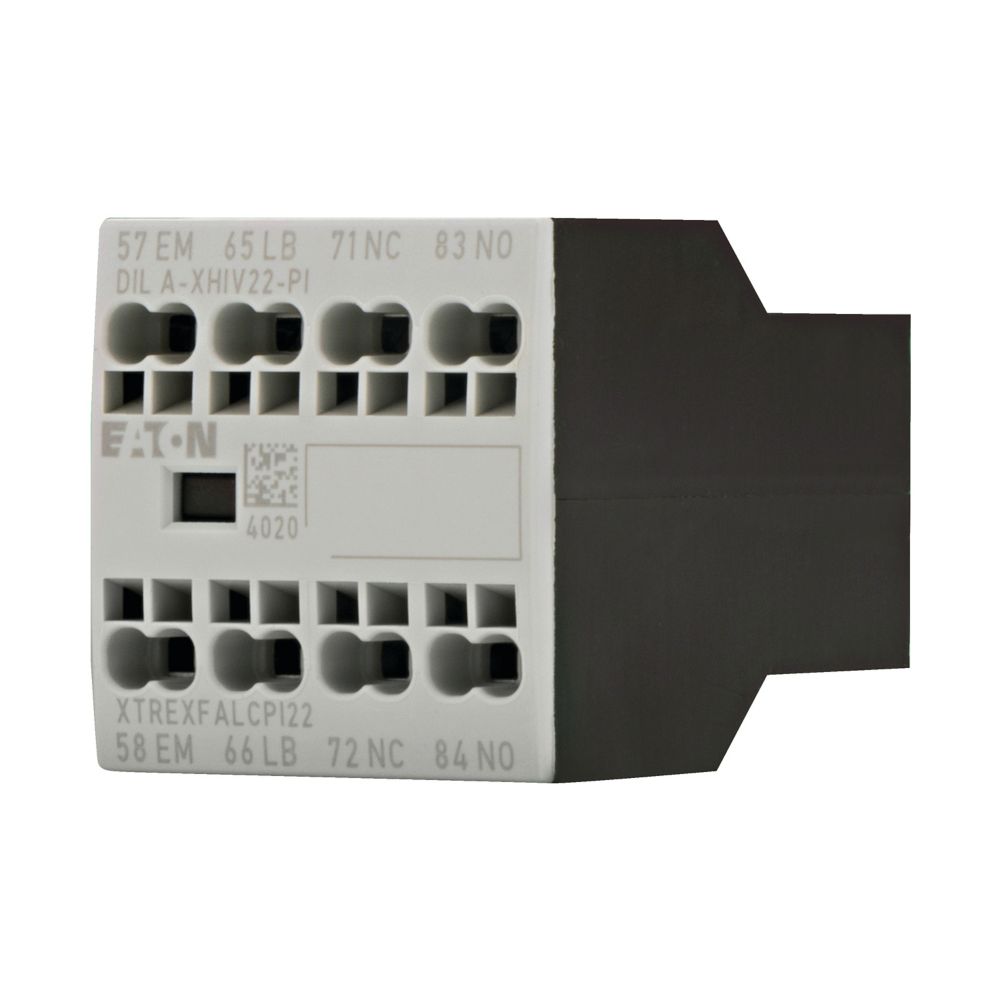

Eaton (Moeller) Hilfsschalterbaustein DILA-XHIV22-P#199322
