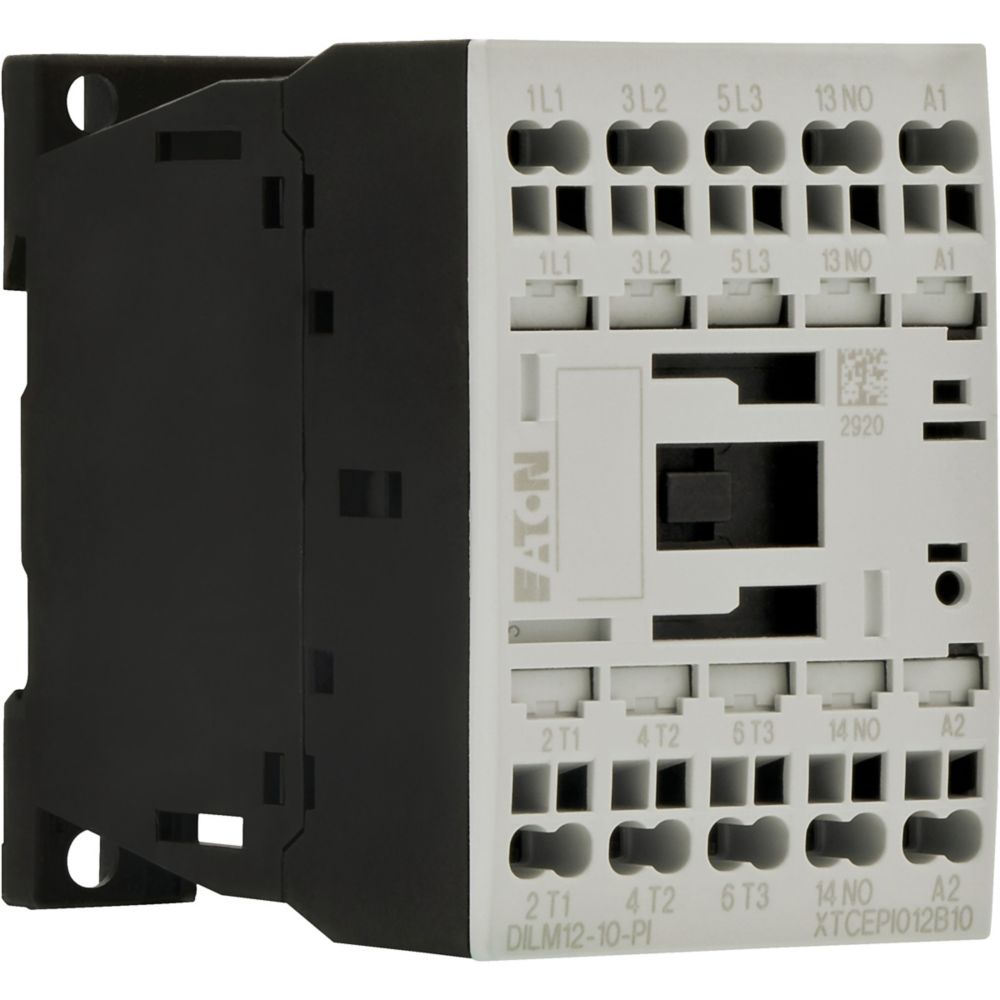

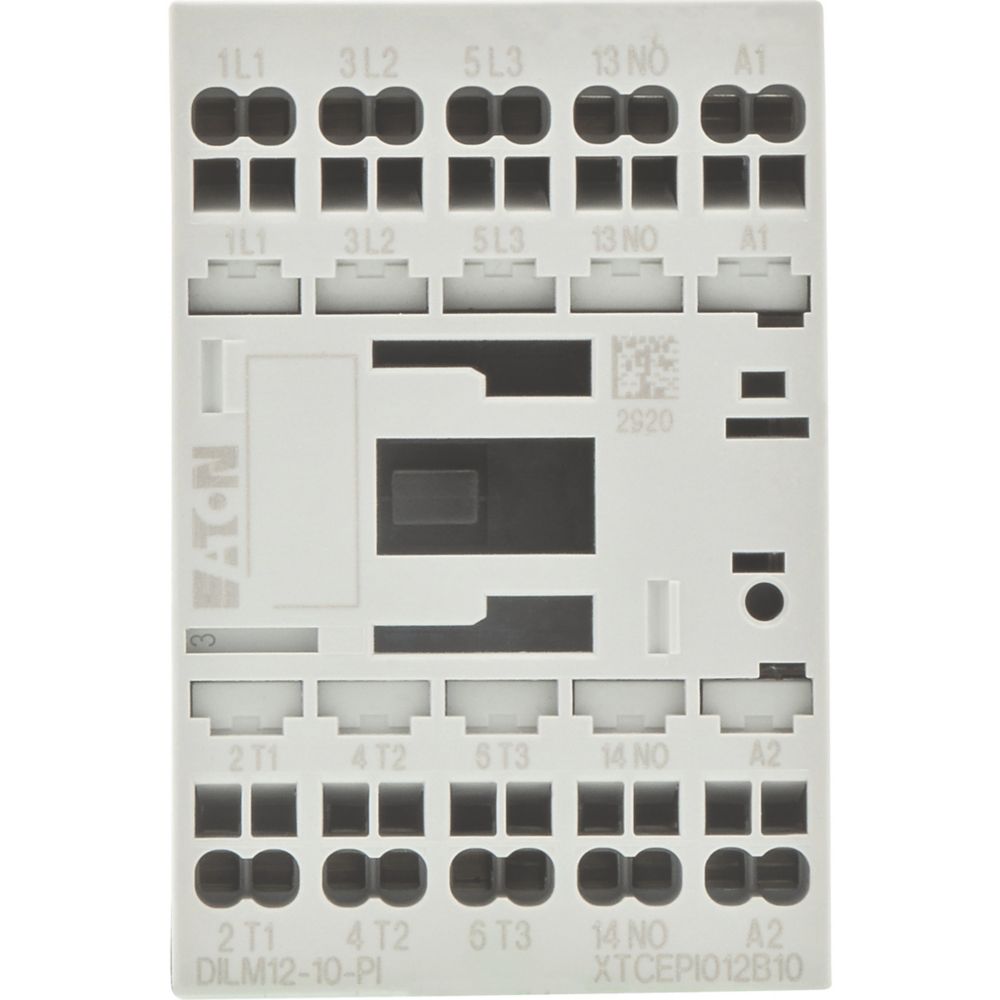

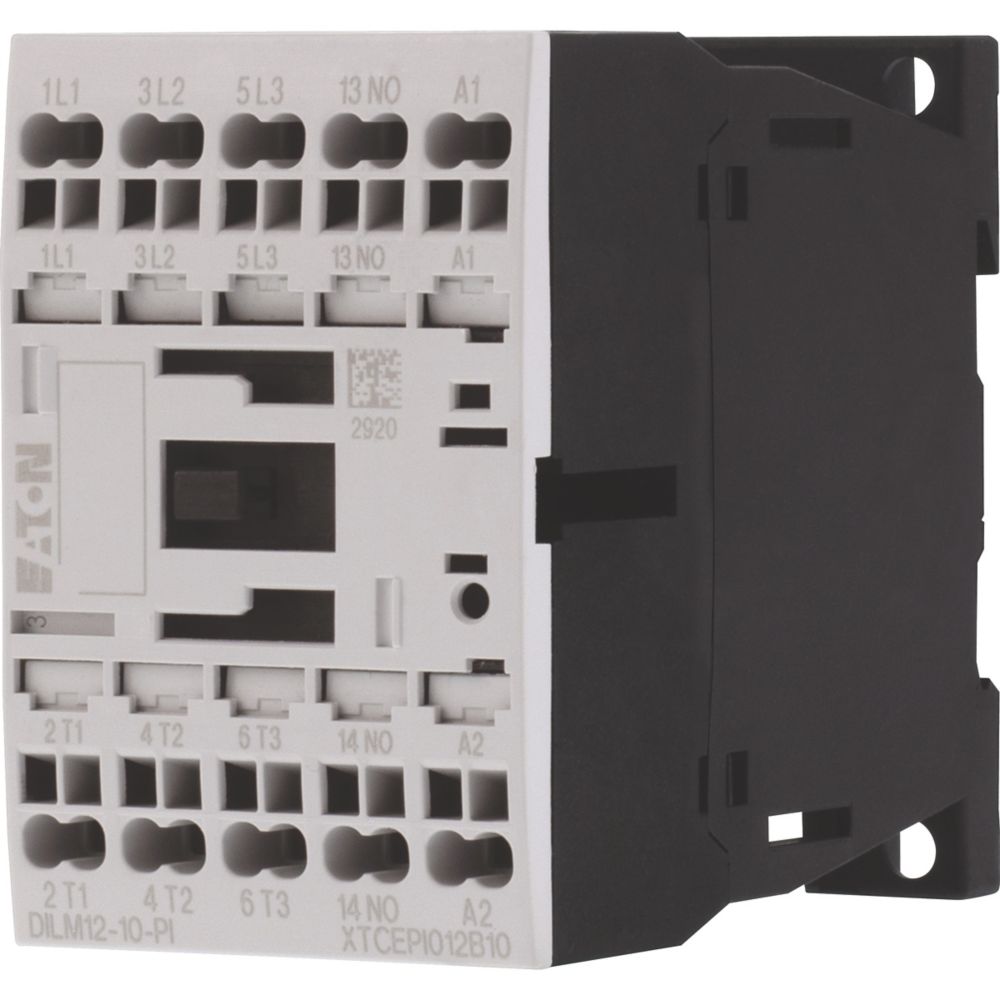

Eaton (Moeller) Leistungsschütz DILM12-10(24V#199243
Nur 5 auf Lager!
ggf. Abbildung ähnlich
51,67 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2002213788
Hersteller:
Eaton
Hersteller-Nr.:
199243
EAN:
4015081973279
Hersteller Programm:
Moeller series
Versandart:
Paket
Hersteller Typ
DILM12-10(24V#199243
Produktinformationen "Eaton (Moeller) Leistungsschütz DILM12-10(24V#199243"
Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3/AC-3e: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Push-in-Klemmen, Geeignet auch für Motoren der Effizienzklasse IE3, Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 12 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 45 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 5.5 kW, 660 V 690 V: P= 6.5 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 4.4 kW, kombinierbar mit Hilfsschalter: DILM12-XHI -PI, DILM32-XHI -PI, DILA-XHI(V) -PI, Kontaktbestückung S = Schließer: 1 S, Schaltglieder nach EN 50012., Stromart AC/DC: Gleichstrombetätigung
Eigenschaften "Eaton (Moeller) Leistungsschütz DILM12-10(24V#199243"
| Anschlussart Hauptstromkreis: | Federzuganschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer: | 1 |
| Anzahl der Schließer als Hauptkontakte: | 3 |
| Bemessungsbetriebsleistung NEMA: | 0 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V: | 5,5 kW |
| Bemessungsbetriebsleistung bei AC-4, 400 V: | 3 kW |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V: | 22 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V: | 12 A |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V: | 7 A |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz: | 0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz: | 0 V |
| Bemessungssteuerspeisespannung Us bei DC: | 24 V |
| Betriebsspannung bei AC 50 Hz: | 24..690 V |
| Betriebsspannung bei AC 60 Hz: | 24..690 V |
| Breite: | 45 mm |
| EAN: | 4015081973279 |
| Geeignet für Reiheneinbau: | nein |
| Herstellerartikelnummer: | 199243 |
| Herstellerprogramm: | Moeller series |
| Höhe: | 68 mm |
| Markenname: | Eaton |
| Spannungsart zur Betätigung: | DC |
| Tiefe: | 75 mm |
| Typ: | DILM12-10(24V#199243 |
| Ursprungsland: | RO |
| Zolltarifnummer: | 85364900 |
Hersteller "Eaton"
Eaton Electric GmbH
Industrietechnik
Hein-Moeller-Str. 7-11
53115 Bonn DE
Email: bestellungen-handel-bonn@eaton.com
Industrietechnik
Hein-Moeller-Str. 7-11
53115 Bonn DE
Email: bestellungen-handel-bonn@eaton.com
Weiterführende Links des Herstellers
Zubehör
Nur 4 auf Lager!
Eaton (Moeller) Mechan.Verriegelung für DILM7..12 DILM12-XMV
7,85 €*
Verriegelung, Sortiment: Zusatzausrüstung, Mechanische Verriegelung, verwendbar für: DILM7 - DILM15, DILMP20, DILA
Eaton (Moeller) Dioden-Schutzbeschalt f.DILA/M7-15 DILM12-XSPD
8,79 €*
Dioden-Schutzbeschaltung, Zubehör: Schutzbeschaltung, Spannung: Us 12 - 250 DC V, verwendbar für: DILM7 - DILM15, DILMP20, DILA
Eaton (Moeller) Wendeverdrahtungssatz f.DILM 7 bis 12 DILM12-XRL
11,88 €*
Verdrahtungszubehör, Wendeverdrahtungssatz, Hauptstromverdrahtung für Wendekombination, verwendbar für DILM7, DILM9, DILM12
Nur 2 auf Lager!
Eaton (Moeller) Hilfsschalterbaustein DILM32-XHI31-#199312
15,26 €*
Hilfsschalterbaustein, mit zwangsgeführten Kontakten, für Standardanwendungen, Aufbauhilfsschalter, Frontbefestigung, 4 -polig, Push-in-Klemmen, konventioneller thermischer Strom 1-polig, offen, bei 60 °C: Ith = 16 A, Bemessungsbetriebsstrom AC-15, 220 V 230 V 240 V: Ie = 4 A, 380 V 400 V 415 V: Ie = 4 A, S = Schließer: 3 S, Ö = Öffner: 1 Ö, verwendbar für: DILA -PI, DILM7 -PI, DILM9 -PI, DILM12 -PI, DILM15 -PI, DILM17 -PI, DILM25 -PI, DILM32 -PI, DILM38 -PI, DILMP20 -PI, DILMP32 -PI, DILMP45 -PI, DILM8 -PI, DILM11 -PI, DILM14 -PI, Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine sowie zu den integrierten Hilfsschaltern der DILM 7 - DILM32, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner)
Varianten ab 15,31 €*
Nur 6 auf Lager!
Eaton (Moeller) S-D-Verdrahtungssatz f.DILM 7 bis 12 DILM12-XSL
12,34 €*
Steckbare Hauptstromverdrahtungsbrücke für einfache und schnelle Montage
Nur 2 auf Lager!
Eaton (Moeller) Hilfsschalterbaustein DILM32-XHI11-#199309
9,24 €*
Hilfsschalterbaustein, mit zwangsgeführten Kontakten, für Standardanwendungen, Aufbauhilfsschalter, Frontbefestigung, 2-polig, Push-in-Klemmen, konventioneller thermischer Strom 1-polig, offen, bei 60 °C: Ith = 16 A, Bemessungsbetriebsstrom AC-15, 220 V 230 V 240 V: Ie = 4 A, 380 V 400 V 415 V: Ie = 4 A, S = Schließer: 1 S, Ö = Öffner: 1 Ö, verwendbar für: DILA -PI, DILM7 -PI, DILM9 -PI, DILM12 -PI, DILM15 -PI, DILM17 -PI, DILM25 -PI, DILM32 -PI, DILM38 -PI, DILMP20 -PI, DILMP32 -PI, DILMP45 -PI, DILM8 -PI, DILM11 -PI, DILM14 -PI, Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine sowie zu den integrierten Hilfsschaltern der DILM 7 - DILM32, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner)
Varianten ab 9,27 €*
Nur 2 auf Lager!

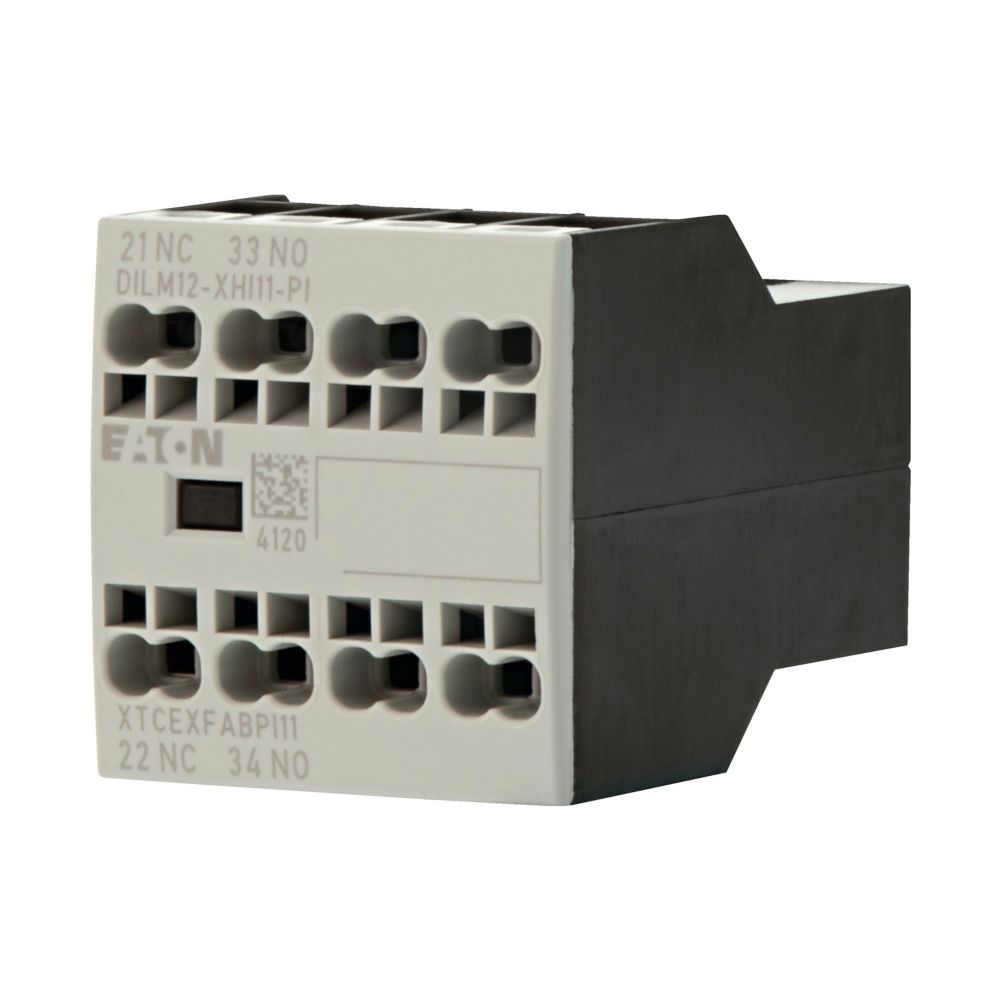

Eaton (Moeller) Hilfsschalterbaustein DILM12-XHI11-#199456
9,30 €*
Hilfsschalterbaustein, mit zwangsgeführten Kontakten, für Standardanwendungen, Aufbauhilfsschalter, Frontbefestigung, 2-polig, Push-in-Klemmen, konventioneller thermischer Strom 1-polig, offen, bei 60 °C: Ith = 16 A, Bemessungsbetriebsstrom AC-15, 220 V 230 V 240 V: Ie = 4 A, 380 V 400 V 415 V: Ie = 4 A, S = Schließer: 1 S, Ö = Öffner: 1 Ö, verwendbar für: DILM7 -PI, DILM9 -PI, DILM12 -PI, DILM15 -PI, DILMP20 -PI, Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine sowie zu den integrierten Hilfsschaltern der DILM 7 - DILM32, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner)
Varianten ab 9,33 €*
Eaton (Moeller) Hilfsschalterbaustein DILM32-XHI22-#199311
15,26 €*
Hilfsschalterbaustein, mit zwangsgeführten Kontakten, für Standardanwendungen, Aufbauhilfsschalter, Frontbefestigung, 4 -polig, Push-in-Klemmen, konventioneller thermischer Strom 1-polig, offen, bei 60 °C: Ith = 16 A, Bemessungsbetriebsstrom AC-15, 220 V 230 V 240 V: Ie = 4 A, 380 V 400 V 415 V: Ie = 4 A, S = Schließer: 2 S, Ö = Öffner: 2 Ö, verwendbar für: DILA -PI, DILM7 -PI, DILM9 -PI, DILM12 -PI, DILM15 -PI, DILM17 -PI, DILM25 -PI, DILM32 -PI, DILM38 -PI, DILMP20 -PI, DILMP32 -PI, DILMP45 -PI, DILM8 -PI, DILM11 -PI, DILM14 -PI, Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine sowie zu den integrierten Hilfsschaltern der DILM 7 - DILM32, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner)
Varianten ab 15,31 €*

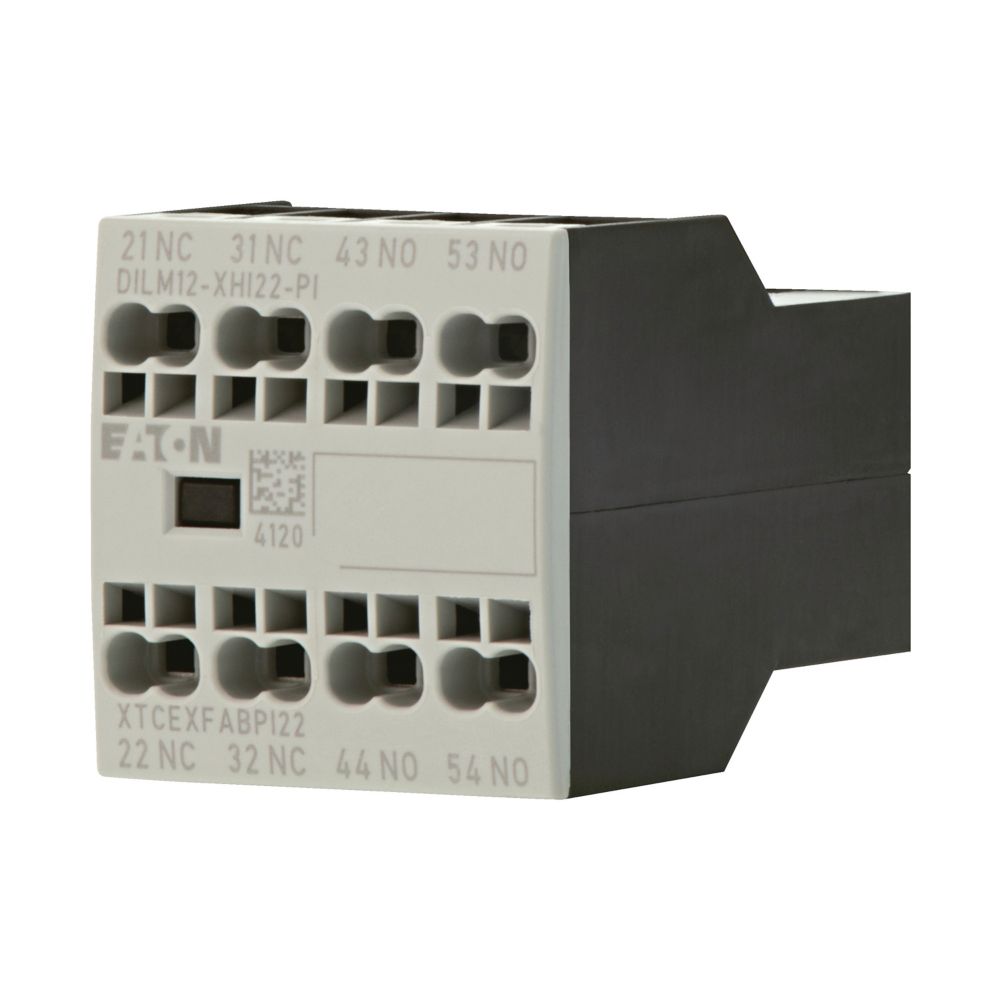

Eaton (Moeller) Hilfsschalterbaustein DILM12-XHI22-#199458
