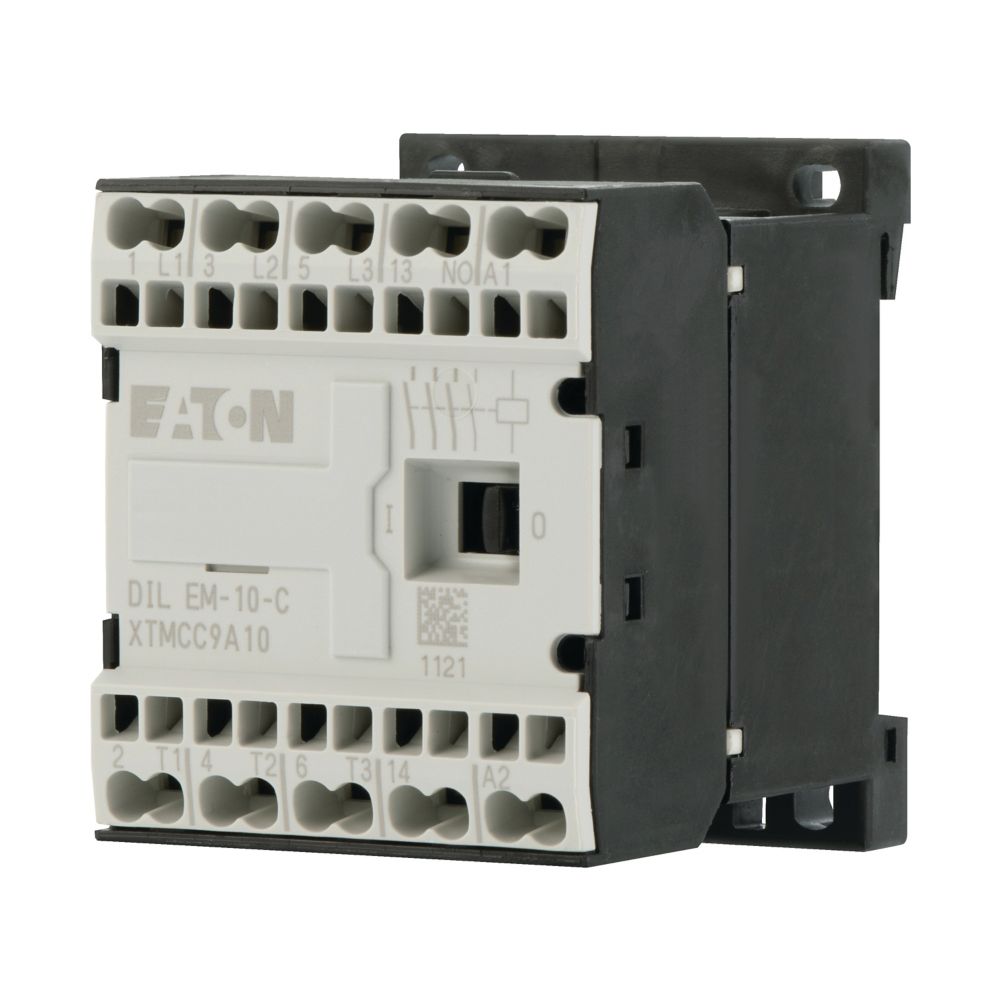

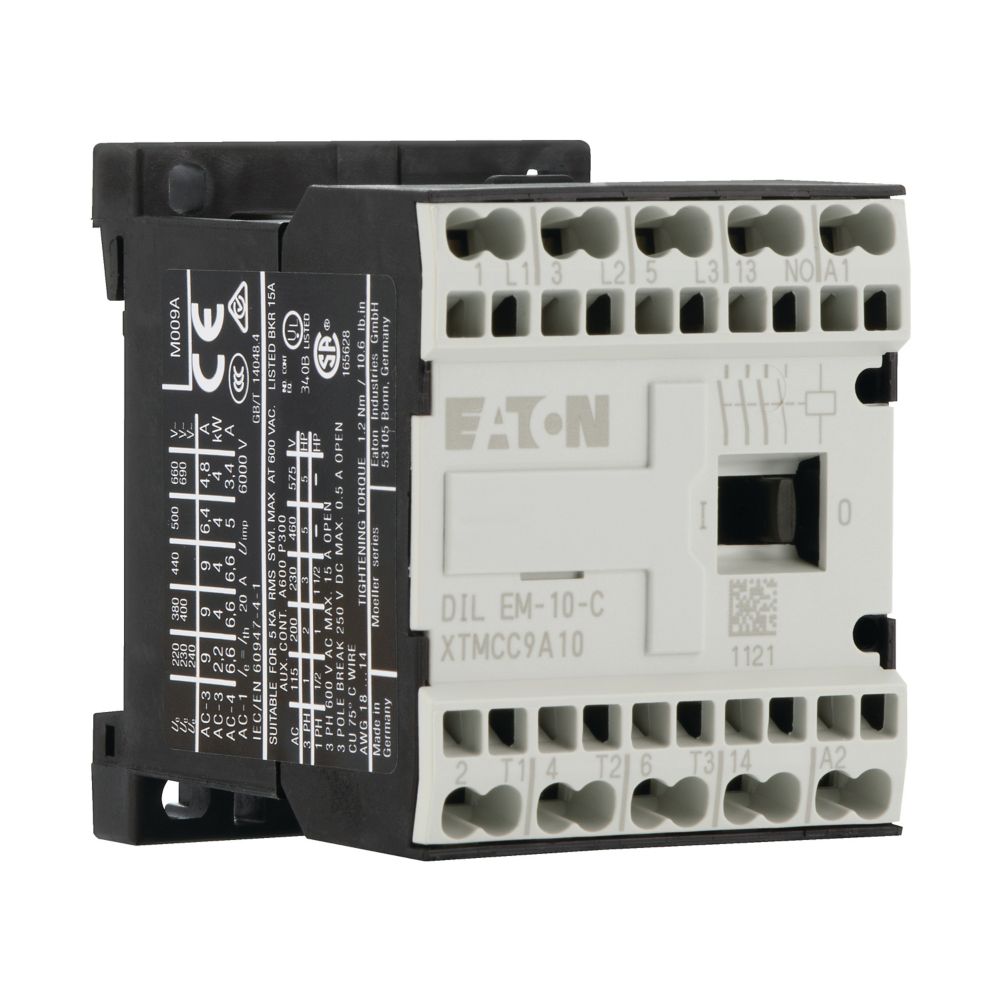

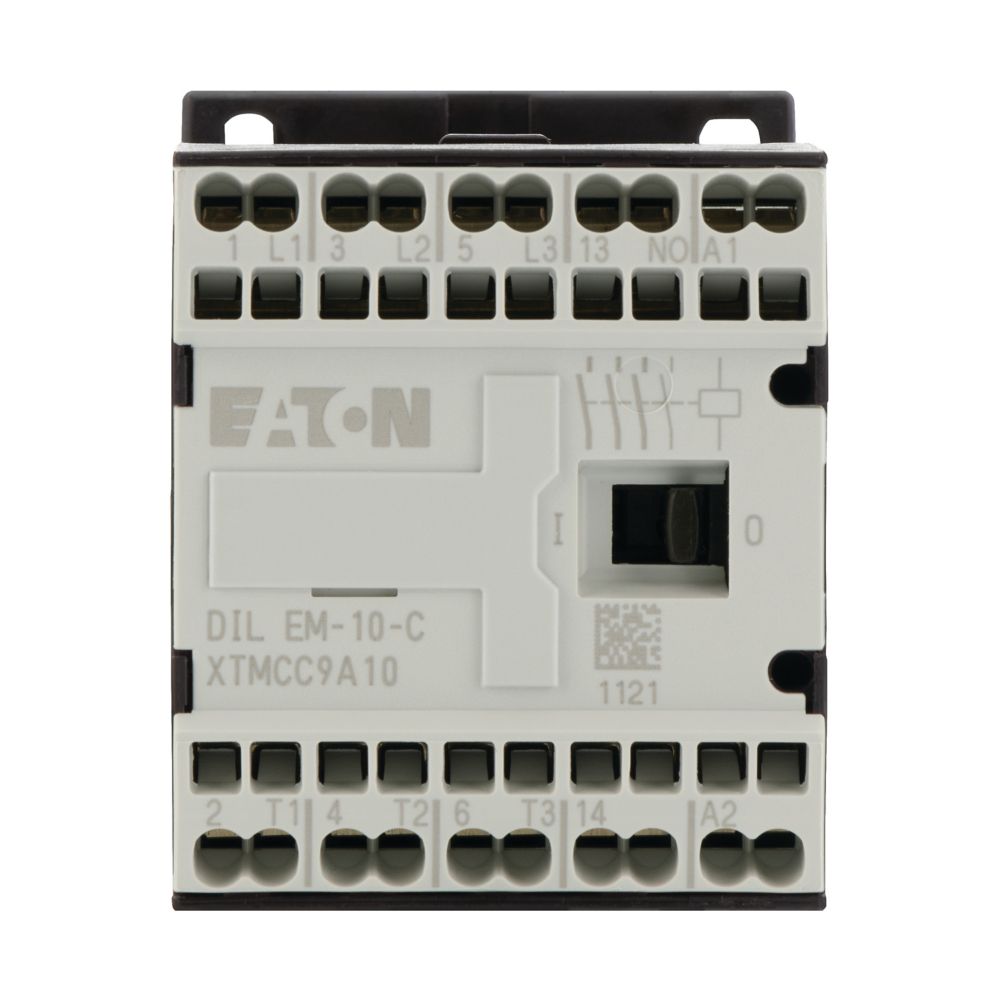

Eaton (Moeller) Leistungsschütz AC-3/400V:4kW,3p DC DILEM-10-G-C(24VDC)
slide 2 of 6
ggf. Abbildung ähnlich
slide 1 to 6 of 6
46,17 €*
Inhalt:
1 STK
Kein Lagerbestand! Lieferzeit 6-21 Werktage, ab Verfügbarkeit beim Hersteller
Produktnummer:
2000839590
Hersteller:
Eaton
Hersteller-Nr.:
230165
EAN:
4015082301651
Hersteller Programm:
DILEM;Moeller series
Versandart:
Paket
Hersteller Typ
DILEM-10-G-C(24VDC)
Produktinformationen "Eaton (Moeller) Leistungsschütz AC-3/400V:4kW,3p DC DILEM-10-G-C(24VDC)"
Leistungsschütz, Applikation: Kleinschütz für Motoren und ohmsche Lasten, Leistungsschütze DILEM, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Federzugklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Beschreibung: mit Hilfsschalter, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 9 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 16 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 40 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW, verwendbar für: DILEM-C, DILE-C, Kontaktbestückung S = Schließer: 1 S, Stromart AC/DC: Gleichstrombetätigung
Eigenschaften "Eaton (Moeller) Leistungsschütz AC-3/400V:4kW,3p DC DILEM-10-G-C(24VDC)"
| Anschlussart Hauptstromkreis: | Federzuganschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer: | 1 |
| Anzahl der Schließer als Hauptkontakte: | 3 |
| Bemessungsbetriebsleistung NEMA: | 3,7 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V: | 4 kW |
| Bemessungsbetriebsleistung bei AC-4, 400 V: | 3 kW |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V: | 22 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V: | 9 A |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V: | 6,59999999 A |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz: | 0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz: | 0 V |
| Bemessungssteuerspeisespannung Us bei DC: | 24 V |
| Betriebsspannung bei AC 50 Hz: | 24..690 V |
| Betriebsspannung bei AC 60 Hz: | 24..690 V |
| Breite: | 45 mm |
| EAN: | 4015082301651 |
| Geeignet für Reiheneinbau: | nein |
| Herstellerartikelnummer: | 230165 |
| Herstellerprogramm: | DILEM, DILEM;Moeller series |
| Höhe: | 58 mm |
| Markenname: | Eaton |
| Spannungsart zur Betätigung: | DC |
| Tiefe: | 54 mm |
| Typ: | DILEM-10-G-C(24VDC) |
| Ursprungsland: | DE |
| Zolltarifnummer: | 85364900 |
Hersteller "Eaton"
Eaton Electric GmbH
Industrietechnik
Hein-Moeller-Str. 7-11
53115 Bonn DE
Email: bestellungen-handel-bonn@eaton.com
Industrietechnik
Hein-Moeller-Str. 7-11
53115 Bonn DE
Email: bestellungen-handel-bonn@eaton.com
Weiterführende Links des Herstellers
Zubehör
slide 4 to 6 of 21
Nur 9 auf Lager!

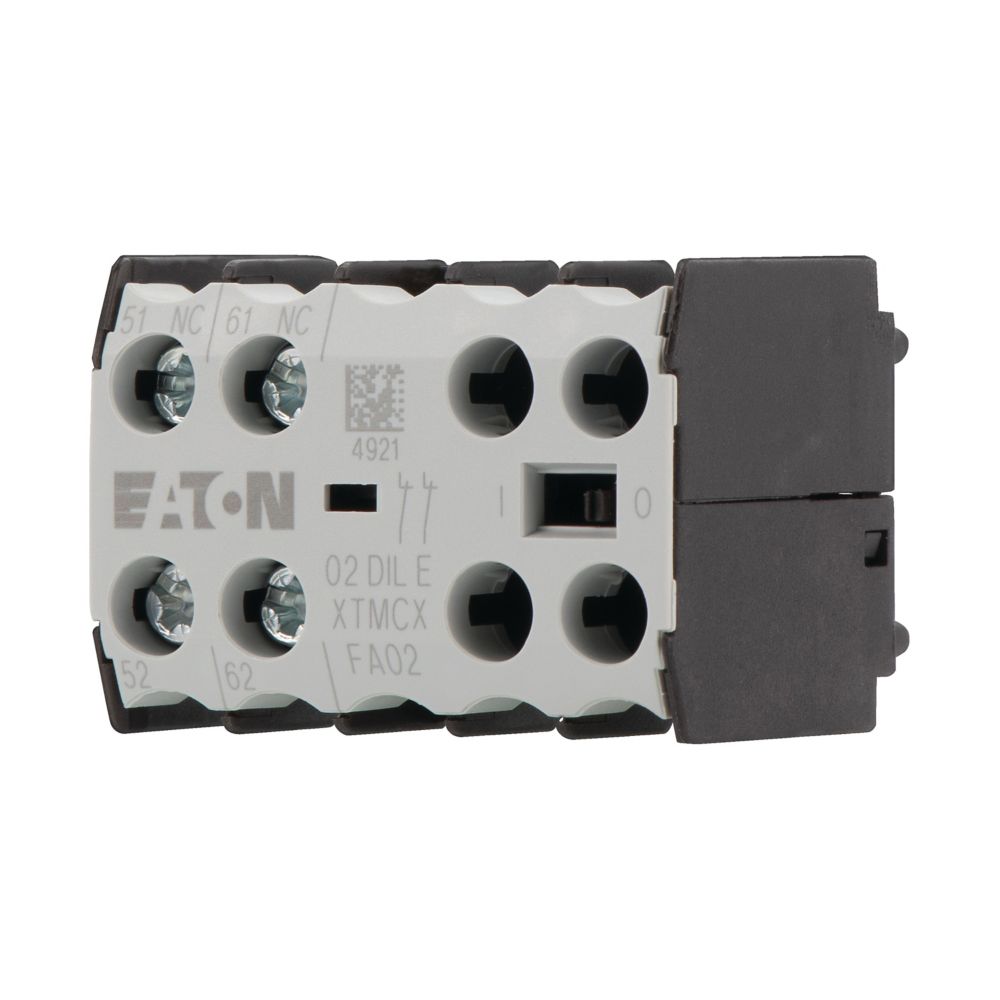

Eaton (Moeller) Hilfsschalterbaustein 2Ö,Zentral-Aufbau 02DILE
