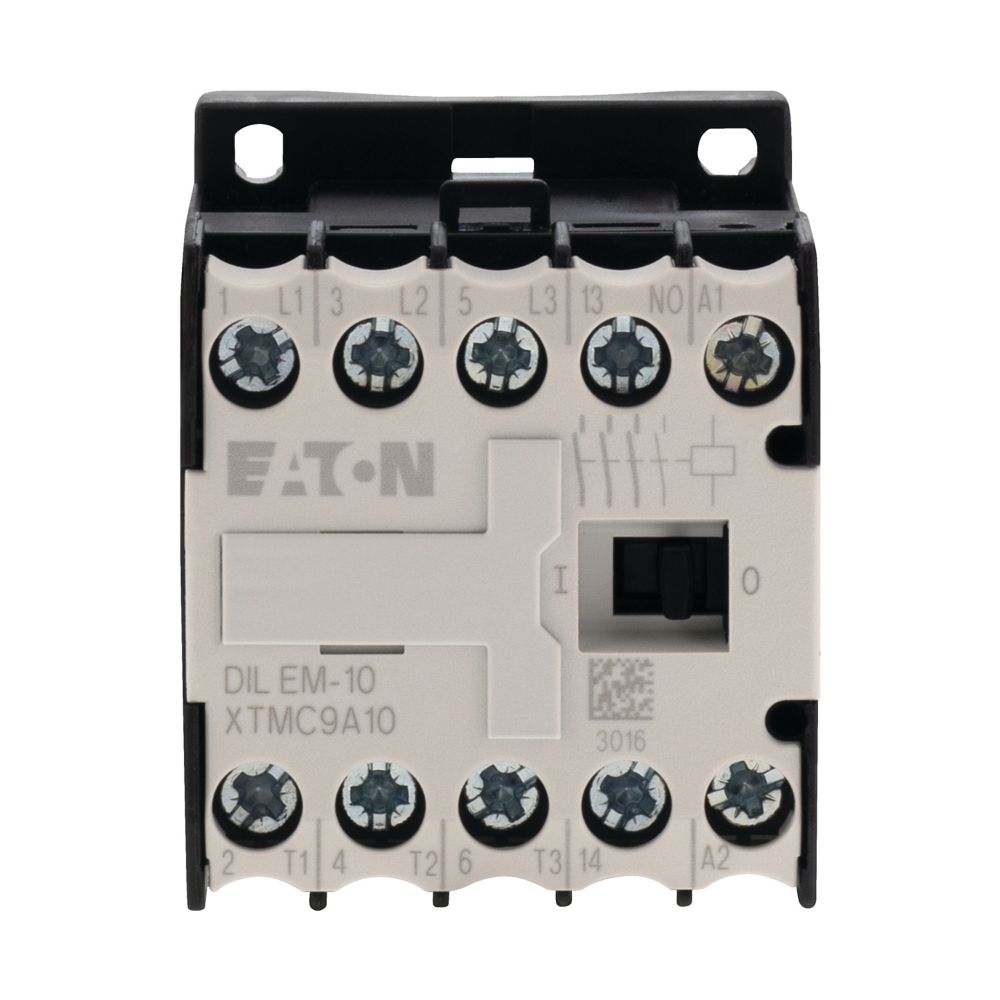

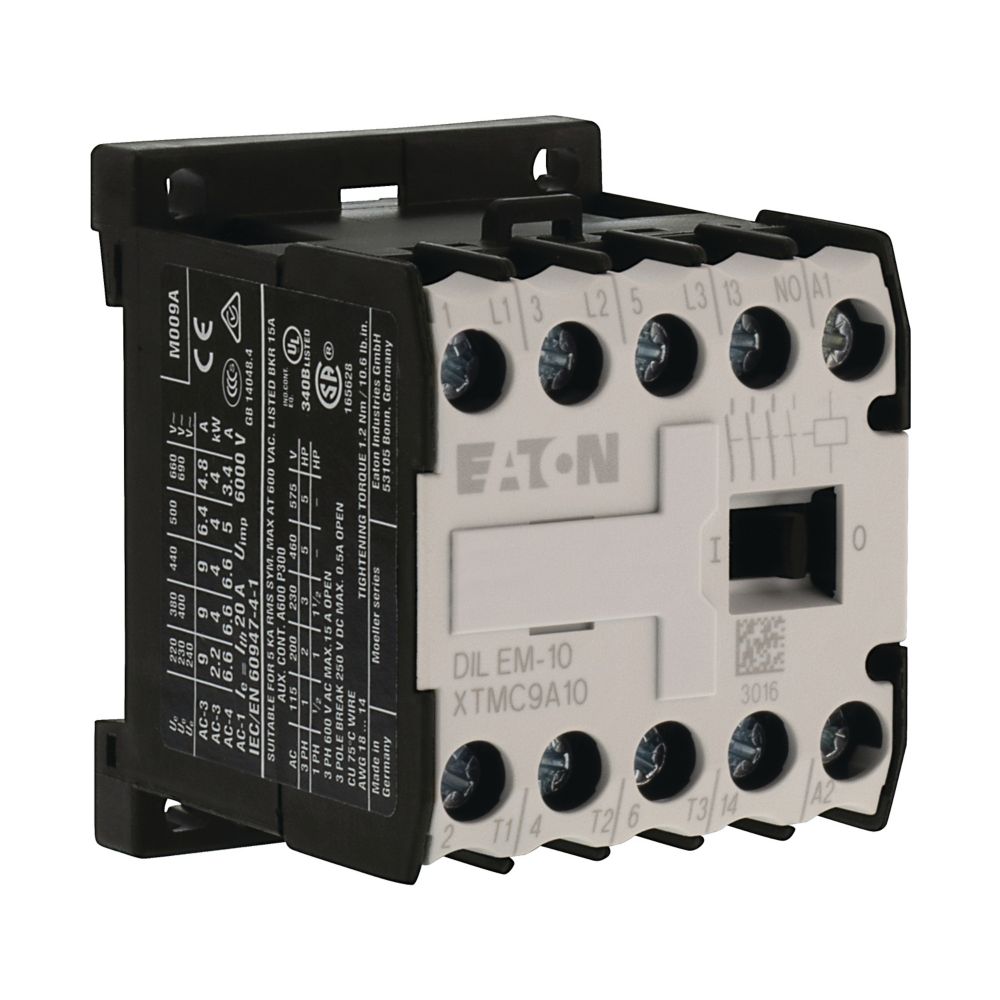

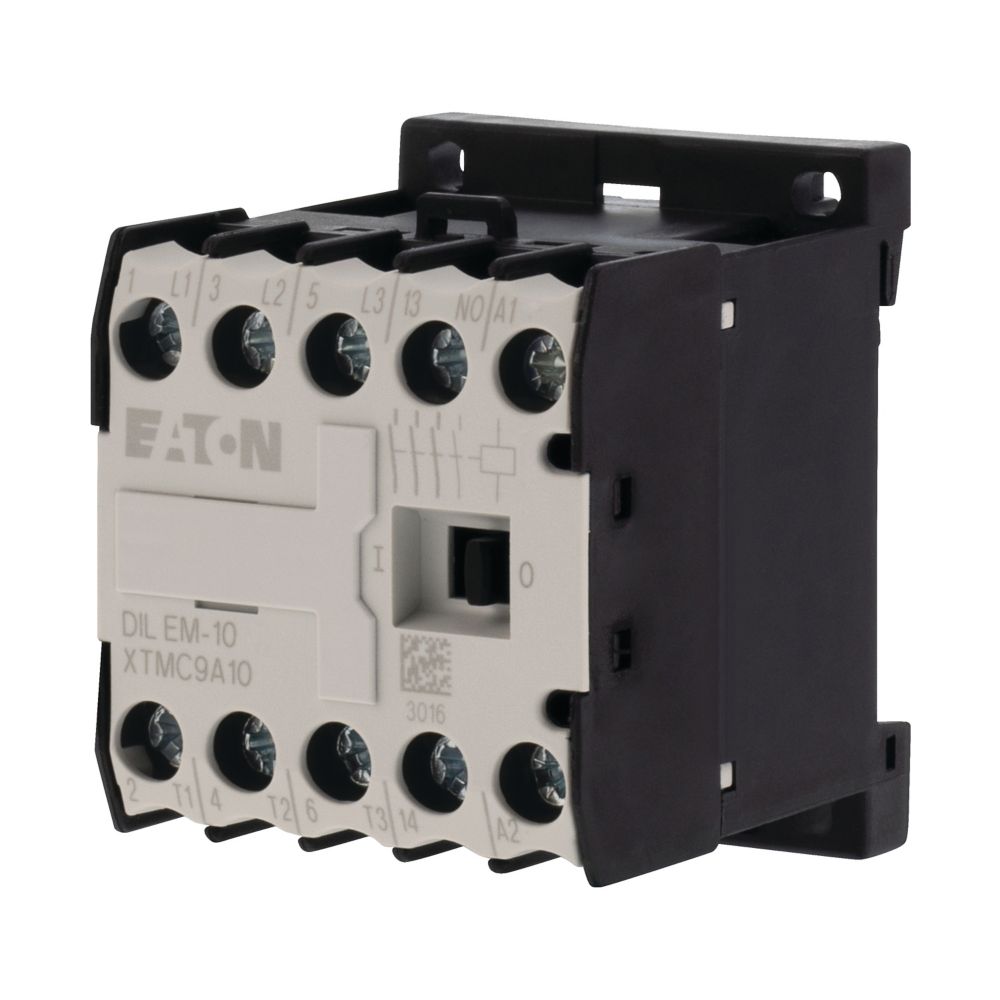

Eaton (Moeller) Leistungsschütz AC-3/400V:4kW 3p DC DILEM-10-G(12VDC)

Eaton

44,43 €*

Inhalt: 1 STK

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit 1-3 Werktage

Produktnummer: 2000812437

Hersteller: Eaton

Hersteller-Nr.: 079594

EAN: 4015080795940

Hersteller Programm: DILEM;Moeller series

Versandart: Paket

Hersteller Typ DILEM-10-G(12VDC)

Produktinformationen "Eaton (Moeller) Leistungsschütz AC-3/400V:4kW 3p DC DILEM-10-G(12VDC)"

Leistungsschütz, Applikation: Kleinschütz für Motoren und ohmsche Lasten, Leistungsschütze DILEM, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Beschreibung: mit Hilfsschalter, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 9 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 16 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 40 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW, verwendbar für: DILEM, DILE, Kontaktbestückung S = Schließer: 1 S, Stromart AC/DC: Gleichstrombetätigung

Eigenschaften "Eaton (Moeller) Leistungsschütz AC-3/400V:4kW 3p DC DILEM-10-G(12VDC)"

Anschlussart Hauptstromkreis:	Schraubanschluss
Anzahl der Hilfskontakte als Schließer:	1
Anzahl der Schließer als Hauptkontakte:	3
Bemessungsbetriebsleistung NEMA:	3,7 kW
Bemessungsbetriebsleistung bei AC-3, 400 V:	4 kW
Bemessungsbetriebsleistung bei AC-4, 400 V:	3 kW
Bemessungsbetriebsstrom Ie bei AC-1, 400 V:	22 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:	9 A
Bemessungsbetriebsstrom Ie bei AC-4, 400 V:	6,59999999 A
Bemessungssteuerspeisespannung Us bei AC 50 Hz:	0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz:	0 V
Bemessungssteuerspeisespannung Us bei DC:	12 V
Betriebsspannung bei AC 50 Hz:	24..690 V
Betriebsspannung bei AC 60 Hz:	24..690 V
Breite:	45 mm
EAN:	4015080795940
Geeignet für Reiheneinbau:	nein
Herstellerartikelnummer:	079594
Herstellerprogramm:	DILEM, DILEM;Moeller series
Höhe:	58 mm
Markenname:	Eaton
Spannungsart zur Betätigung:	DC
Tiefe:	54 mm
Typ:	DILEM-10-G(12VDC)
Ursprungsland:	DE
Zolltarifnummer:	85364900
