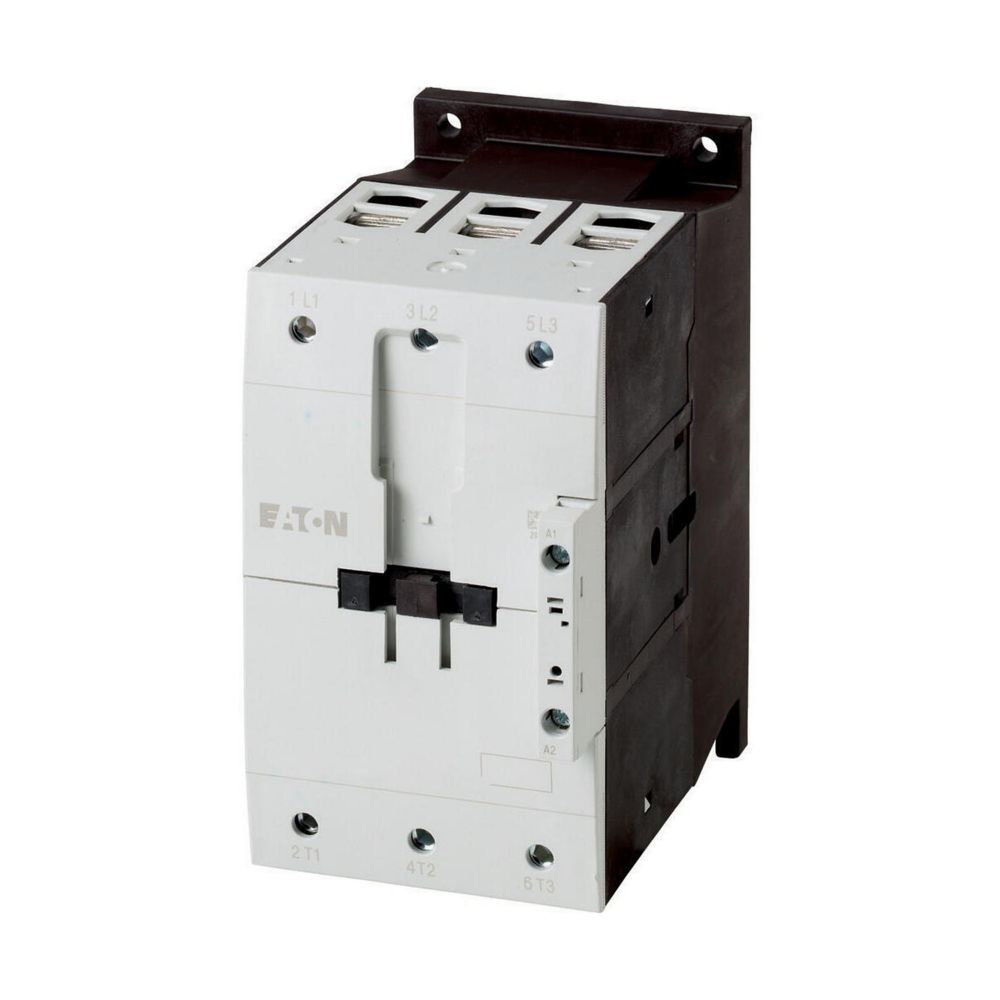

Eaton (Moeller) Leistungsschütz 90kW/400V,AC DILM170(RAC240)
Nur 6 auf Lager!
ggf. Abbildung ähnlich
716,99 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2000831581
Hersteller:
Eaton
Hersteller-Nr.:
107013
EAN:
4015081067817
Hersteller Programm:
DILM;Moeller series
Versandart:
Paket
Hersteller Typ
DILM170(RAC240)
Produktinformationen "Eaton (Moeller) Leistungsschütz 90kW/400V,AC DILM170(RAC240)"
Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Nicht geeignet für Motoren der Effizienzklasse IE3., Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 170 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 225 A, gekapselt: Ith= 166 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 460 A, gekapselt: Ith= 415 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 52 kW, 380 V 400 V: P= 90 kW, 660 V 690 V: P= 96 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 20 kW, 380 V 400 V: P= 33 kW, 660 V 690 V: P= 48 kW, kombinierbar mit Hilfsschalter: DILM150-XHI(V).., DILM1000-XHI(V).., Hinweise: Schaltglieder nach EN 50012., Integrierte Schutzbeschaltung in der Ansteuerelektronik., Elektrische Lebensdauer beachten., Stromart AC/DC: Wechselstrombetätigung
Eigenschaften "Eaton (Moeller) Leistungsschütz 90kW/400V,AC DILM170(RAC240)"
| Anschlussart Hauptstromkreis: | Schraubanschluss |
|---|---|
| Anzahl der Schließer als Hauptkontakte: | 3 |
| Bemessungsbetriebsleistung NEMA: | 93 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V: | 90 kW |
| Bemessungsbetriebsleistung bei AC-4, 400 V: | 33 kW |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V: | 225 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V: | 170 A |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V: | 65 A |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz: | 190..240 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz: | 190..240 V |
| Bemessungssteuerspeisespannung Us bei DC: | 0 V |
| Betriebsspannung bei AC 50 Hz: | 230..690 V |
| Betriebsspannung bei AC 60 Hz: | 230..690 V |
| Breite: | 90 mm |
| EAN: | 4015081067817 |
| Geeignet für Reiheneinbau: | nein |
| Herstellerartikelnummer: | 107013 |
| Herstellerprogramm: | DILM, DILM;Moeller series |
| Höhe: | 170 mm |
| Markenname: | Eaton |
| Spannungsart zur Betätigung: | AC |
| Tiefe: | 160 mm |
| Typ: | DILM170(RAC240) |
| Ursprungsland: | RO |
| Zolltarifnummer: | 85364900 |
