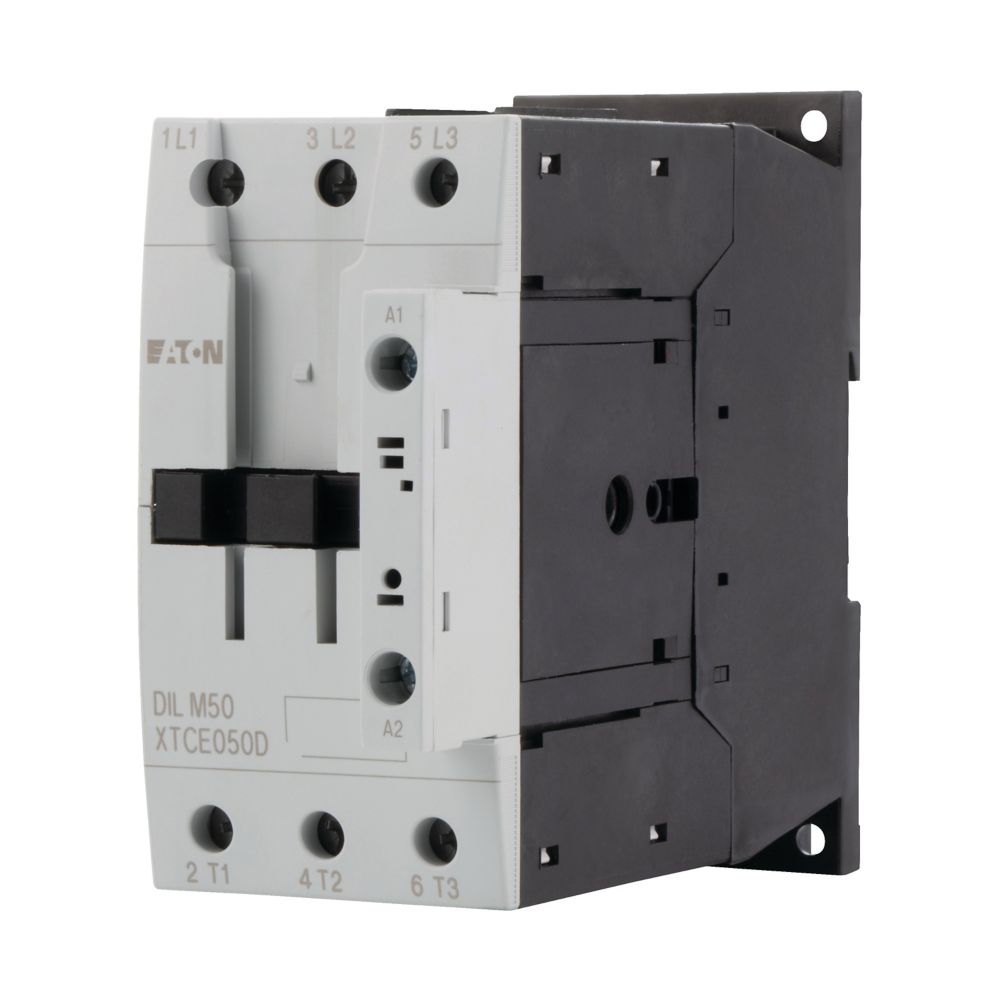

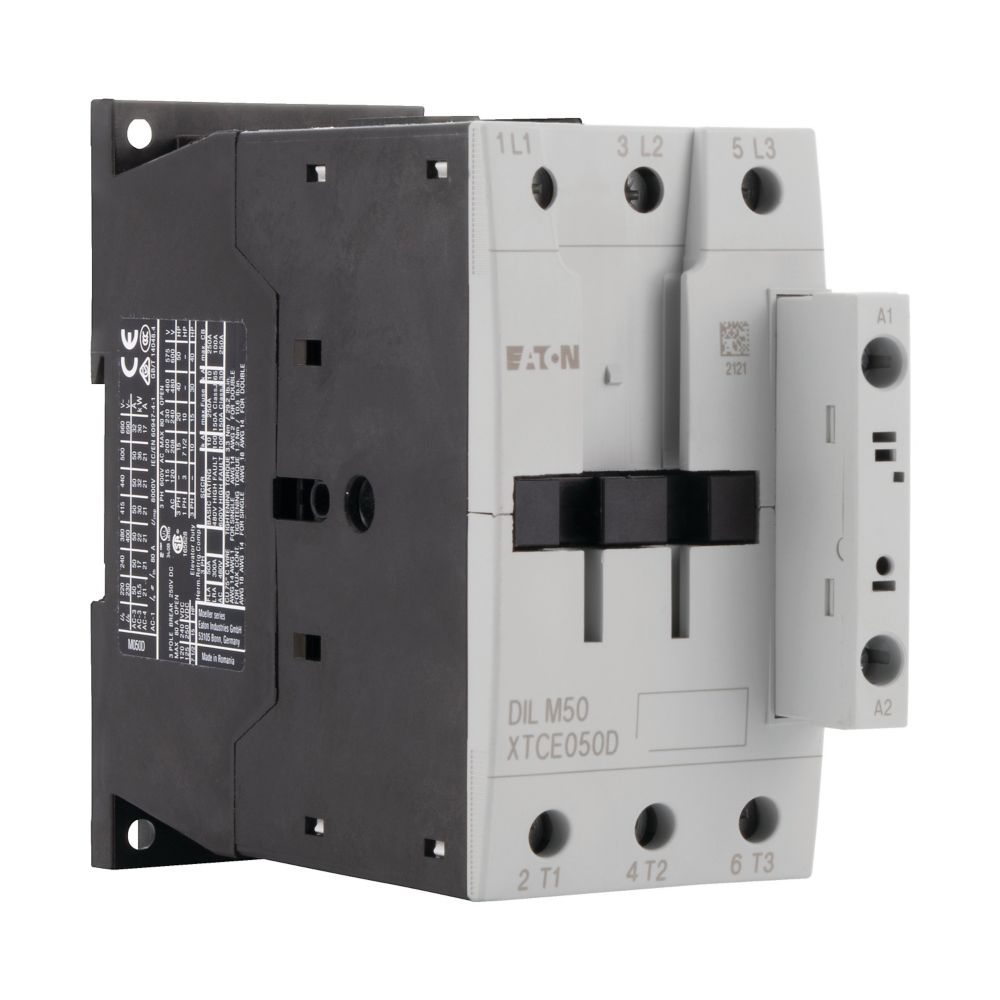

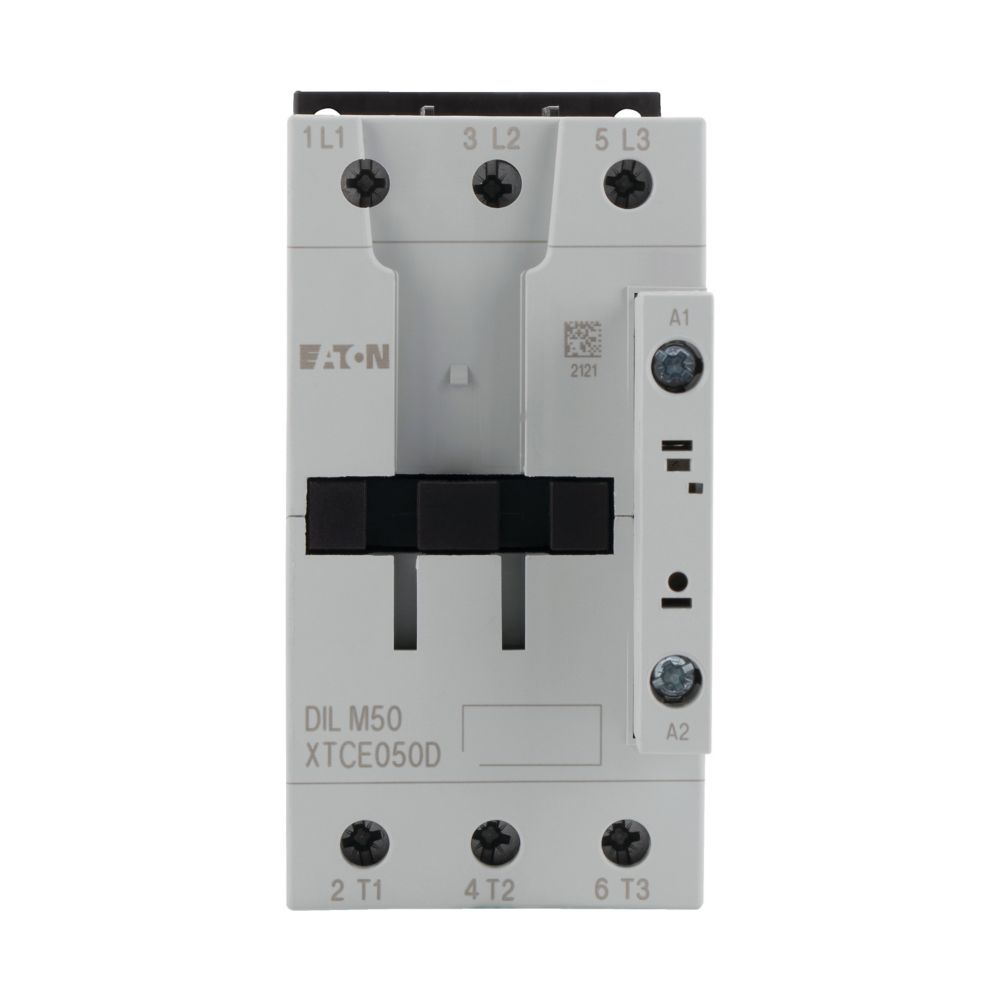

Eaton (Moeller) Leistungsschütz 22kW/400V,DC DILM50(RDC24)

Eaton

271,34 €*

Inhalt: 1 STK

Preise inkl. MwSt. zzgl. Versandkosten

Kein Lagerbestand! Lieferzeit 6-21 Werktage, ab Verfügbarkeit beim Hersteller

Produktnummer: 2000857041

Hersteller: Eaton

Hersteller-Nr.: 277844

EAN: 4015082778446

Hersteller Programm: DILM;Moeller series

Versandart: Paket

Hersteller Typ DILM50(RDC24)

Produktinformationen "Eaton (Moeller) Leistungsschütz 22kW/400V,DC DILM50(RDC24)"

Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 50 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 80 A, gekapselt: Ith= 58 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 162 A, gekapselt: Ith= 145 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 15.5 kW, 380 V 400 V: P= 22 kW, 660 V 690 V: P= 30 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 6 kW, 380 V 400 V: P= 10 kW, 660 V 690 V: P= 14 kW, kombinierbar mit Hilfsschalter: DILM150-XHI(V).., DILM1000-XHI(V).., Hinweise: Schaltglieder nach EN 50012., Integrierte Schutzbeschaltung in der Ansteuerelektronik., Stromart AC/DC: Gleichstrombetätigung

Eigenschaften "Eaton (Moeller) Leistungsschütz 22kW/400V,DC DILM50(RDC24)"

Anschlussart Hauptstromkreis:	Schraubanschluss
Anzahl der Schließer als Hauptkontakte:	3
Bemessungsbetriebsleistung NEMA:	29,8 kW

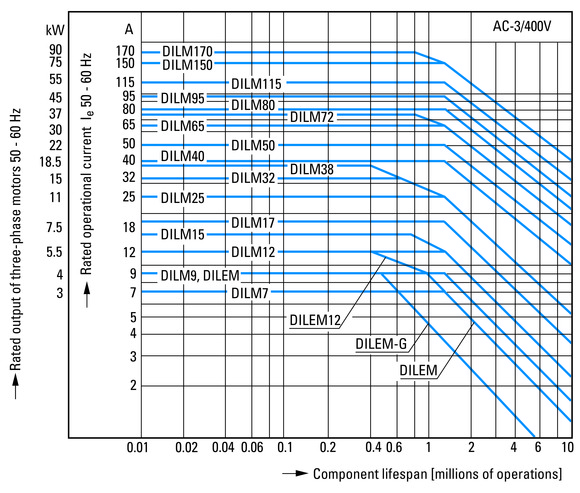

Bemessungsbetriebsleistung bei AC-3, 400 V:	22 kW

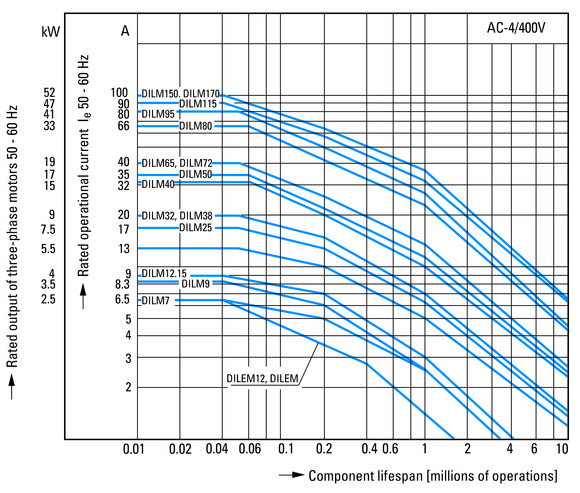

Bemessungsbetriebsleistung bei AC-4, 400 V:	10 kW

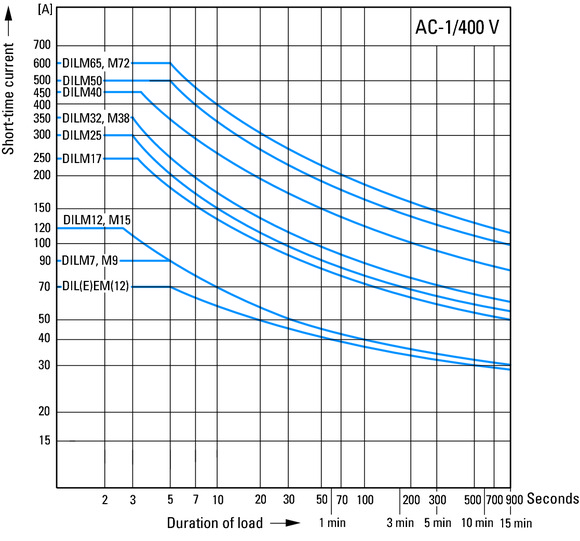

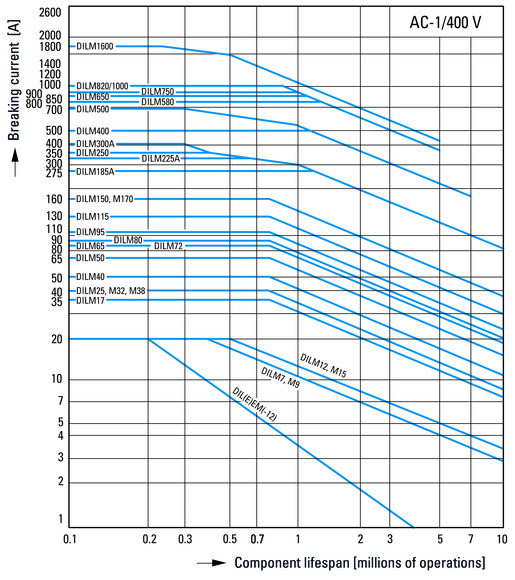

Bemessungsbetriebsstrom Ie bei AC-1, 400 V:	80 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:	50 A
Bemessungsbetriebsstrom Ie bei AC-4, 400 V:	21 A
Bemessungssteuerspeisespannung Us bei AC 50 Hz:	0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz:	0 V
Bemessungssteuerspeisespannung Us bei DC:	24..27 V
Betriebsspannung bei AC 50 Hz:	230..690 V
Betriebsspannung bei AC 60 Hz:	230..690 V
Breite:	55 mm
EAN:	4015082778446
Geeignet für Reiheneinbau:	nein
Herstellerartikelnummer:	277844
Herstellerprogramm:	DILM, DILM;Moeller series
Höhe:	115 mm
Markenname:	Eaton
Spannungsart zur Betätigung:	DC
Tiefe:	132,1 mm
Typ:	DILM50(RDC24)
Ursprungsland:	RO
Zolltarifnummer:	85364900

Hersteller "Eaton"

Eaton Electric GmbH
Industrietechnik
Hein-Moeller-Str. 7-11
53115 Bonn DE
Email: bestellungen-handel-bonn@eaton.com
