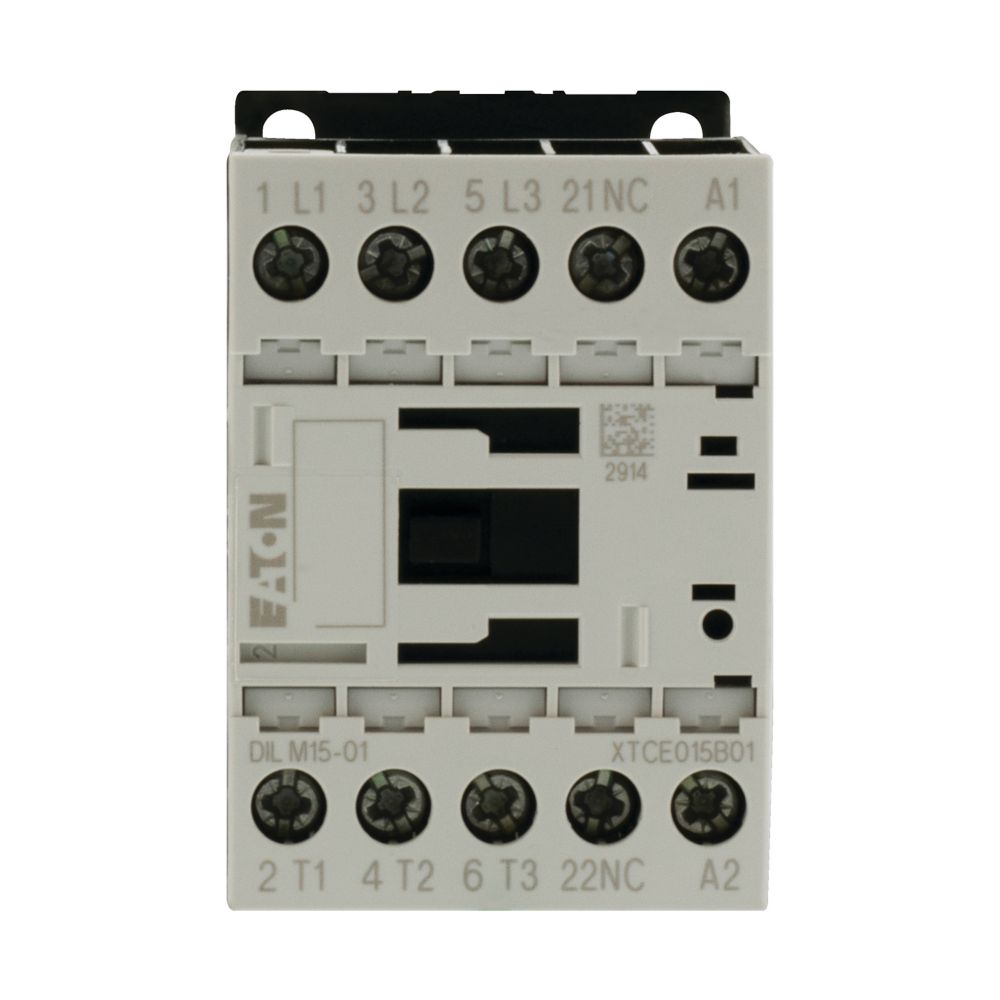

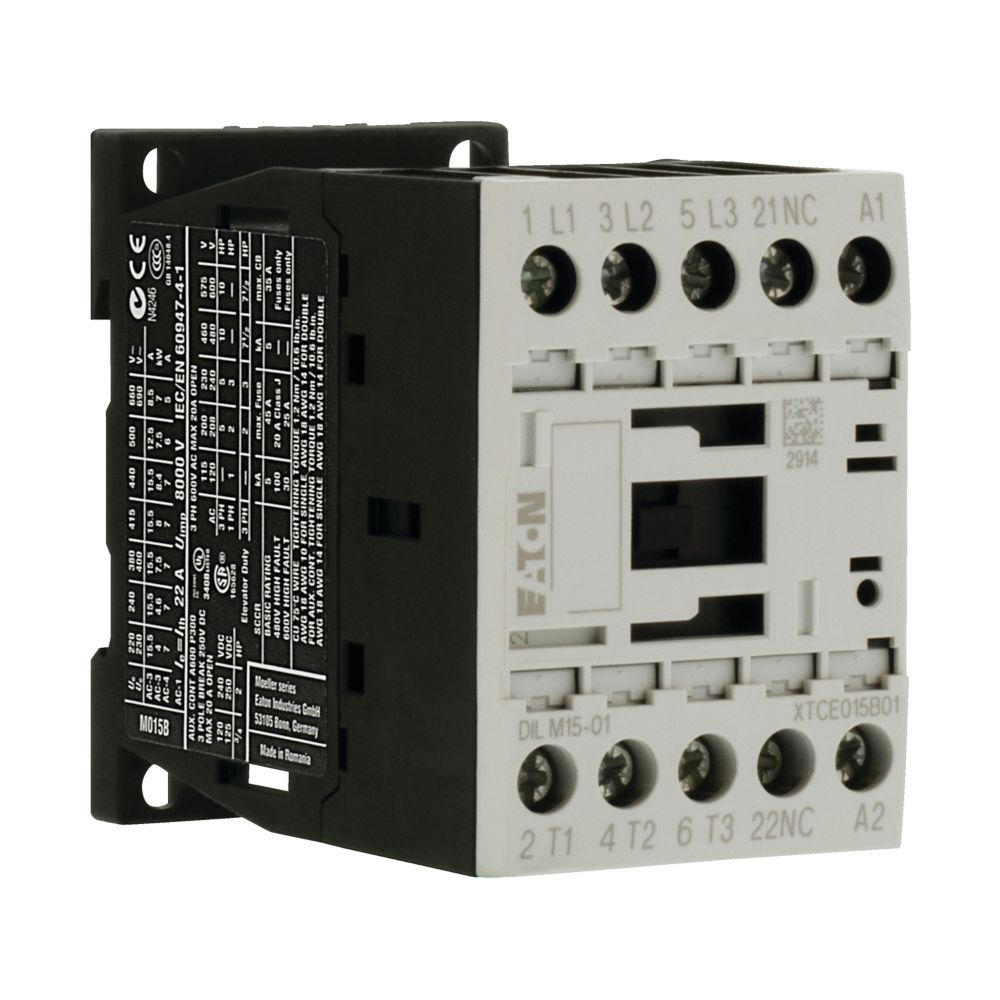

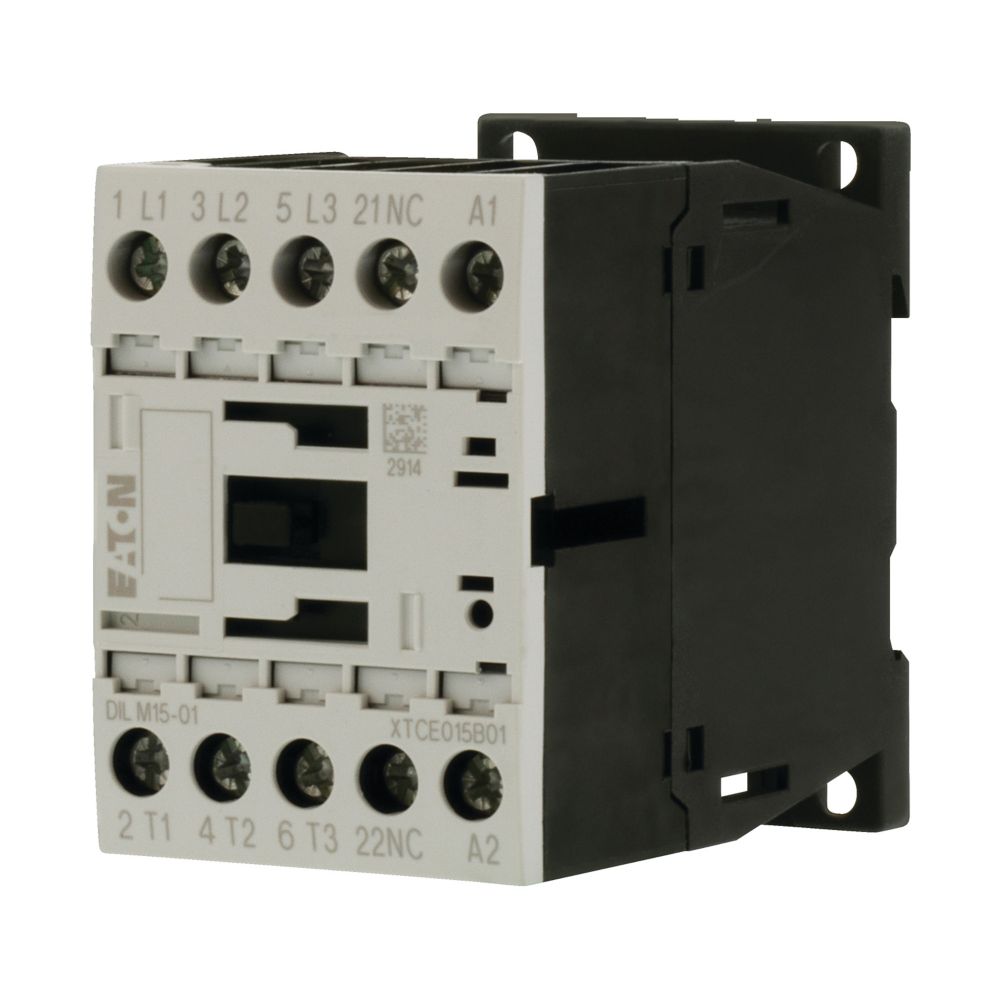

Eaton (Moeller) Leistungsschütz 1Ö 7,5kW/400V,DC DILM15-01(24VDC)
Nur 8 auf Lager!
slide 2 of 6
ggf. Abbildung ähnlich
slide 1 to 6 of 6
86,60 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2000900070
Hersteller:
Eaton
Hersteller-Nr.:
290108
EAN:
4015082901080
Hersteller Programm:
DILM;Moeller series
Versandart:
Paket
Hersteller Typ
DILM15-01(24VDC)
Produktinformationen "Eaton (Moeller) Leistungsschütz 1Ö 7,5kW/400V,DC DILM15-01(24VDC)"
Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Nicht geeignet für Motoren der Effizienzklasse IE3., Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 15.5 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 45 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 4 kW, 380 V 400 V: P= 7.5 kW, 660 V 690 V: P= 7 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 4.4 kW, kombinierbar mit Hilfsschalter: DILA-XHI(V).., Kontaktbestückung Ö = Öffner: 1 Ö, Hinweise: Schaltglieder nach EN 50012., Integrierte Varistor-Schutzbeschaltung., Mit Spiegelkontakt., Stromart AC/DC: Gleichstrombetätigung
Eigenschaften "Eaton (Moeller) Leistungsschütz 1Ö 7,5kW/400V,DC DILM15-01(24VDC)"
| Anschlussart Hauptstromkreis: | Schraubanschluss |
|---|---|
| Anzahl der Hilfskontakte als Öffner: | 1 |
| Anzahl der Schließer als Hauptkontakte: | 3 |
| Bemessungsbetriebsleistung NEMA: | 7,4 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V: | 7,5 kW |
| Bemessungsbetriebsleistung bei AC-4, 400 V: | 3 kW |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V: | 22 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V: | 15,5 A |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V: | 7 A |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz: | 0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz: | 0 V |
| Bemessungssteuerspeisespannung Us bei DC: | 24 V |
| Betriebsspannung bei AC 50 Hz: | 24..690 V |
| Betriebsspannung bei AC 60 Hz: | 24..690 V |
| Breite: | 45 mm |
| EAN: | 4015082901080 |
| Geeignet für Reiheneinbau: | nein |
| Herstellerartikelnummer: | 290108 |
| Herstellerprogramm: | DILM, DILM;Moeller series |
| Höhe: | 68 mm |
| Markenname: | Eaton |
| Spannungsart zur Betätigung: | DC |
| Tiefe: | 75 mm |
| Typ: | DILM15-01(24VDC) |
| Ursprungsland: | DE, RO |
| Zolltarifnummer: | 85364900 |
Hersteller "Eaton"
Eaton Electric GmbH
Industrietechnik
Hein-Moeller-Str. 7-11
53115 Bonn DE
Email: bestellungen-handel-bonn@eaton.com
Industrietechnik
Hein-Moeller-Str. 7-11
53115 Bonn DE
Email: bestellungen-handel-bonn@eaton.com
Weiterführende Links des Herstellers
Zubehör
slide 4 to 6 of 30
Nur 10 auf Lager!

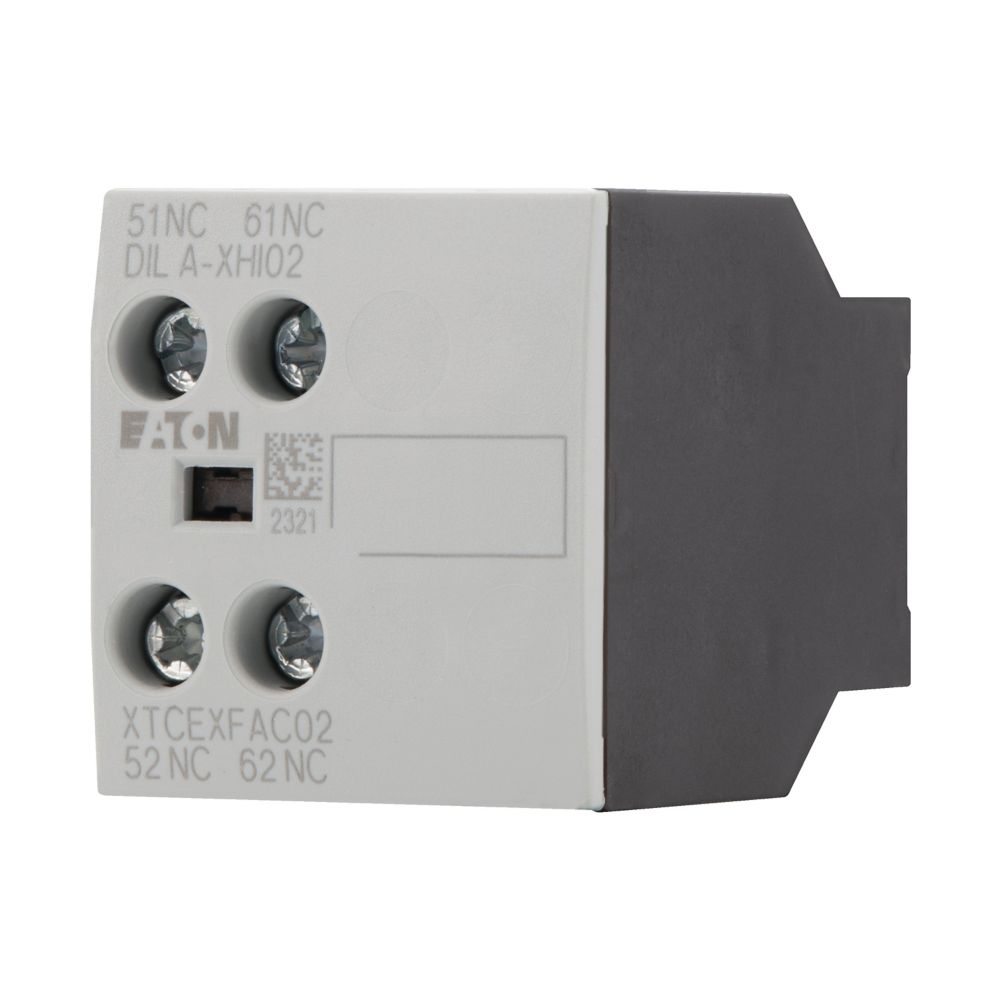

Eaton (Moeller) Hilfsschalterbaustein 2p. 0S2Ö DILA-XHI02
8,37 €*
Hilfsschalterbaustein, mit zwangsgeführten Kontakten, Schaltglieder nach EN 50005, Kombinationen der Ausführung E entsprechen EN 50011 und sind zu bevorzugen., Gleichstrombetätigte Schütze DILA(C)-22 dürfen nur mit 2-poligen Hilfsschaltern kombiniert werden., Funktion: für Standardanwendungen, 2-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 4 A, Kontaktbestückung Ö = Öffner: 2 Ö, Montageart: Frontbefestigung, verwendbar für: DILA(C) , DILM(C)7 , DILM(C)9 , DILM(C)12 , DILM(C)15 , DILM(C)17 , DILM(C)25 , DILM(C)32 , DILM38 , DILMP20 , DILMP32 , DILMP45 , DILL , DILMF8 , DILMF11 , DILMF14 , DILMF17 , DILMF25 , DILMF32 , Ausführung: Aufbauhilfsschalter, Hinweise: Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine sowie zu den integrierten Hilfsschaltern der DILM 7 - DILM32, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner), Kennzahl/Ausführung der Kombinationen Kennzahl: 42E, 33, 24

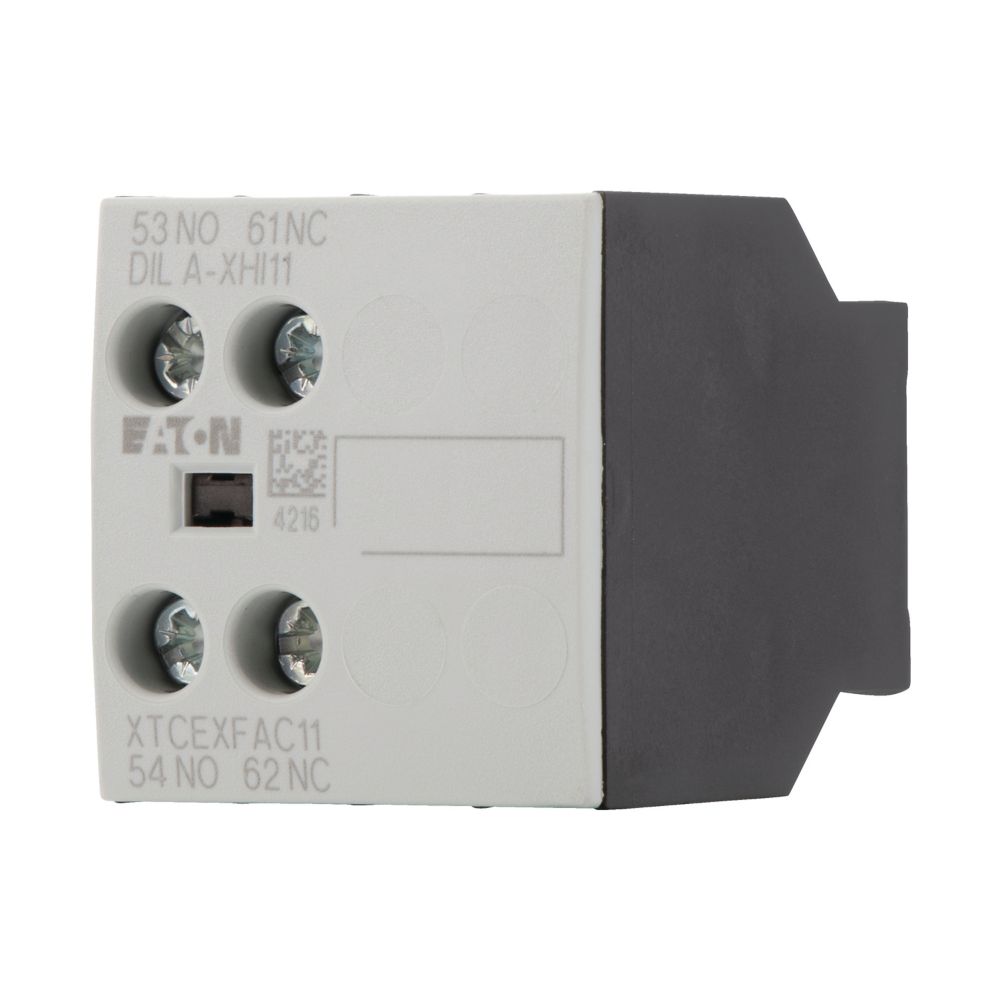

Eaton (Moeller) Hilfsschalterbaustein 2p. 1S1Ö DILA-XHI11
8,31 €*
Hilfsschalterbaustein, mit zwangsgeführten Kontakten, Schaltglieder nach EN 50005, Kombinationen der Ausführung E entsprechen EN 50011 und sind zu bevorzugen., Gleichstrombetätigte Schütze DILA(C)-22 dürfen nur mit 2-poligen Hilfsschaltern kombiniert werden., Funktion: für Standardanwendungen, 2-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 4 A, Kontaktbestückung S = Schließer: 1 S, Kontaktbestückung Ö = Öffner: 1 Ö, Montageart: Frontbefestigung, verwendbar für: DILA(C) , DILM(C)7 , DILM(C)9 , DILM(C)12 , DILM(C)15 , DILM(C)17 , DILM(C)25 , DILM(C)32 , DILM38 , DILMP20 , DILMP32 , DILMP45 , DILL , DILMF8 , DILMF11 , DILMF14 , DILMF17 , DILMF25 , DILMF32 , Ausführung: Aufbauhilfsschalter, Hinweise: Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine sowie zu den integrierten Hilfsschaltern der DILM 7 - DILM32, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner), Kennzahl/Ausführung der Kombinationen Kennzahl: 51E, 42, 33
Nur 5 auf Lager!

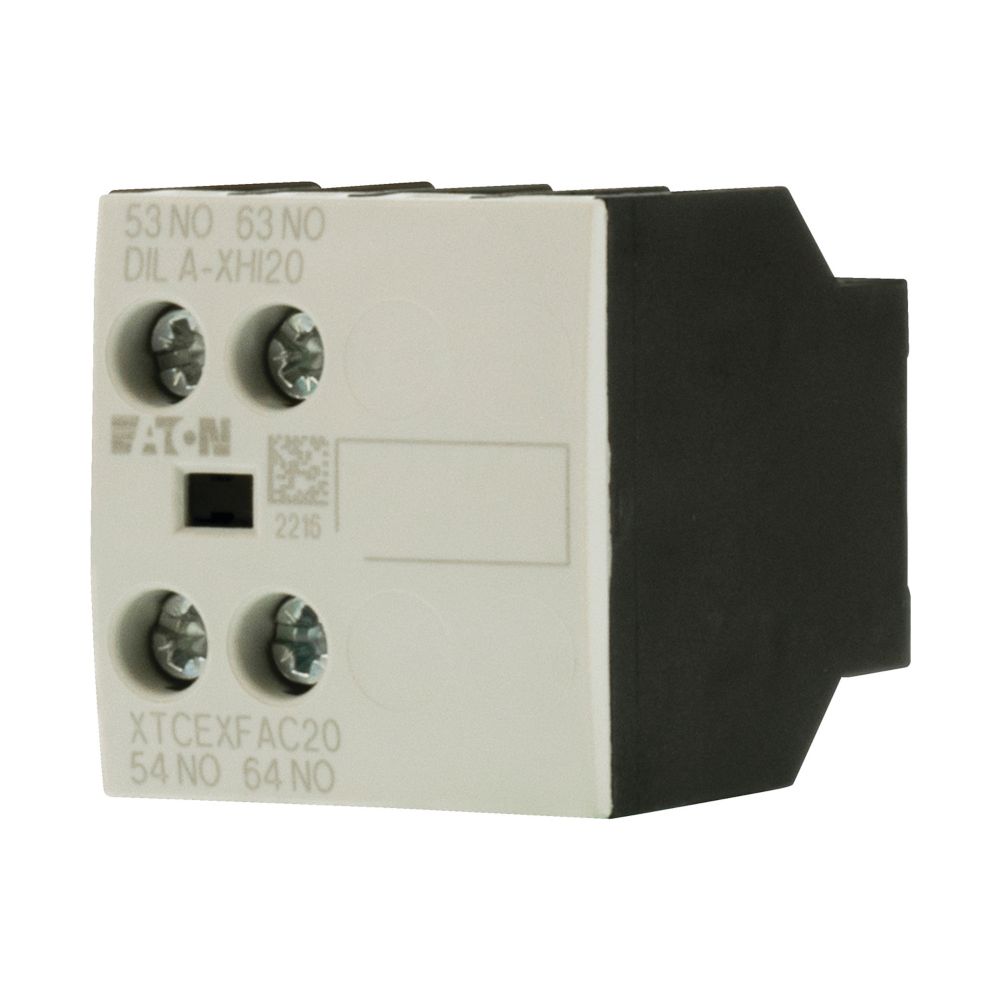

Eaton (Moeller) Hilfsschalterbaustein 2p. 2S0Ö DILA-XHI20
8,37 €*
Hilfsschalterbaustein, mit zwangsgeführten Kontakten, Schaltglieder nach EN 50005, Kombinationen der Ausführung E entsprechen EN 50011 und sind zu bevorzugen., Gleichstrombetätigte Schütze DILA(C)-22 dürfen nur mit 2-poligen Hilfsschaltern kombiniert werden., Funktion: für Standardanwendungen, 2-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 4 A, Kontaktbestückung S = Schließer: 2 S, Montageart: Frontbefestigung, verwendbar für: DILA(C) , DILM(C)7 , DILM(C)9 , DILM(C)12 , DILM(C)15 , DILM(C)17 , DILM(C)25 , DILM(C)32 , DILM38 , DILMP20 , DILMP32 , DILMP45 , DILL , DILMF8 , DILMF11 , DILMF14 , DILMF17 , DILMF25 , DILMF32 , Ausführung: Aufbauhilfsschalter, Hinweise: Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine sowie zu den integrierten Hilfsschaltern der DILM 7 - DILM32, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner), Kennzahl/Ausführung der Kombinationen Kennzahl: 60E, 51, 42
Zubehör
slide 4 to 6 of 30

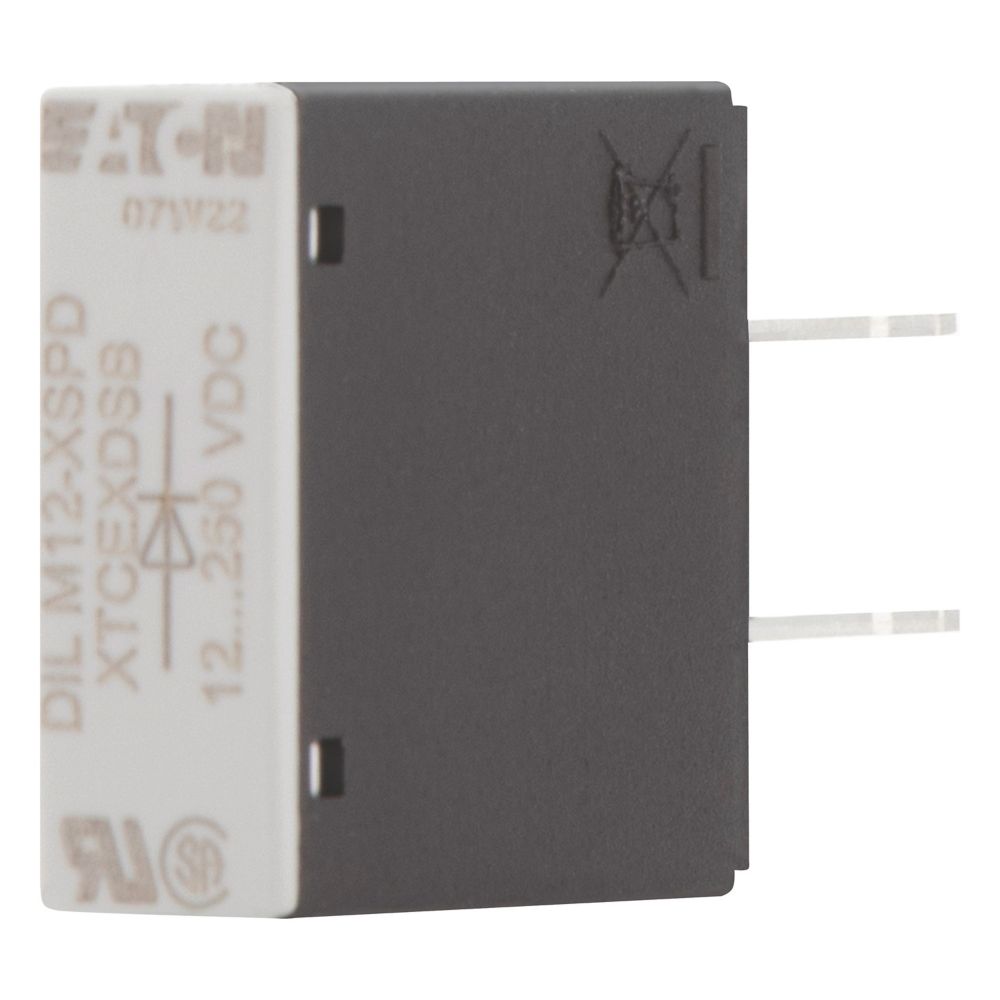

Eaton (Moeller) Dioden-Schutzbeschalt f.DILA/M7-15 DILM12-XSPD
8,79 €*
Dioden-Schutzbeschaltung, Zubehör: Schutzbeschaltung, Spannung: Us 12 - 250 DC V, verwendbar für: DILM7 - DILM15, DILMP20, DILA

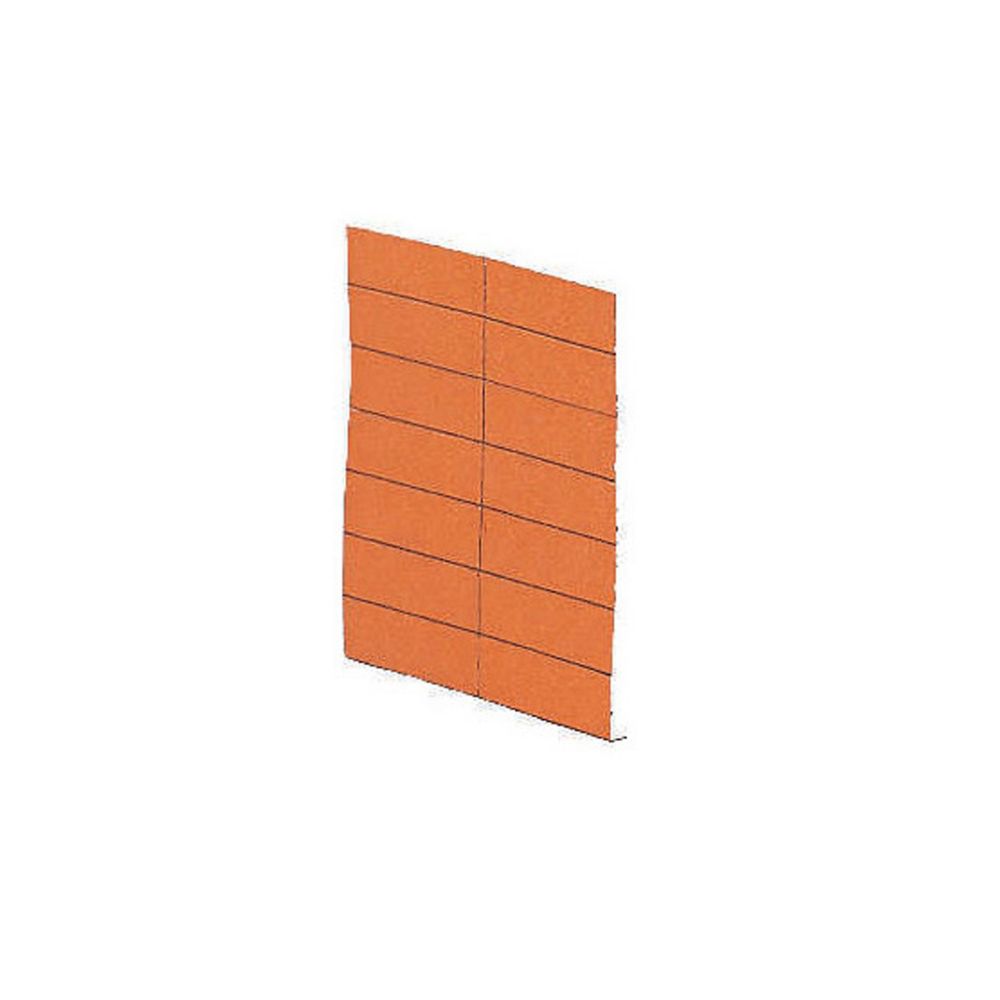

Eaton (Moeller) Etikettenbogen XGKE-GE
2,90 €*
Dauerhafte einfache Gerätekennzeichnung mit Klebeschildern
Nur 10 auf Lager!
Eaton (Moeller) Hilfsschalterbaustein 2p. 0S2Ö DILA-XHI02
8,37 €*
Hilfsschalterbaustein, mit zwangsgeführten Kontakten, Schaltglieder nach EN 50005, Kombinationen der Ausführung E entsprechen EN 50011 und sind zu bevorzugen., Gleichstrombetätigte Schütze DILA(C)-22 dürfen nur mit 2-poligen Hilfsschaltern kombiniert werden., Funktion: für Standardanwendungen, 2-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 4 A, Kontaktbestückung Ö = Öffner: 2 Ö, Montageart: Frontbefestigung, verwendbar für: DILA(C) , DILM(C)7 , DILM(C)9 , DILM(C)12 , DILM(C)15 , DILM(C)17 , DILM(C)25 , DILM(C)32 , DILM38 , DILMP20 , DILMP32 , DILMP45 , DILL , DILMF8 , DILMF11 , DILMF14 , DILMF17 , DILMF25 , DILMF32 , Ausführung: Aufbauhilfsschalter, Hinweise: Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine sowie zu den integrierten Hilfsschaltern der DILM 7 - DILM32, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner), Kennzahl/Ausführung der Kombinationen Kennzahl: 42E, 33, 24
Verwandte Artikel
slide 1 to 3 of 3

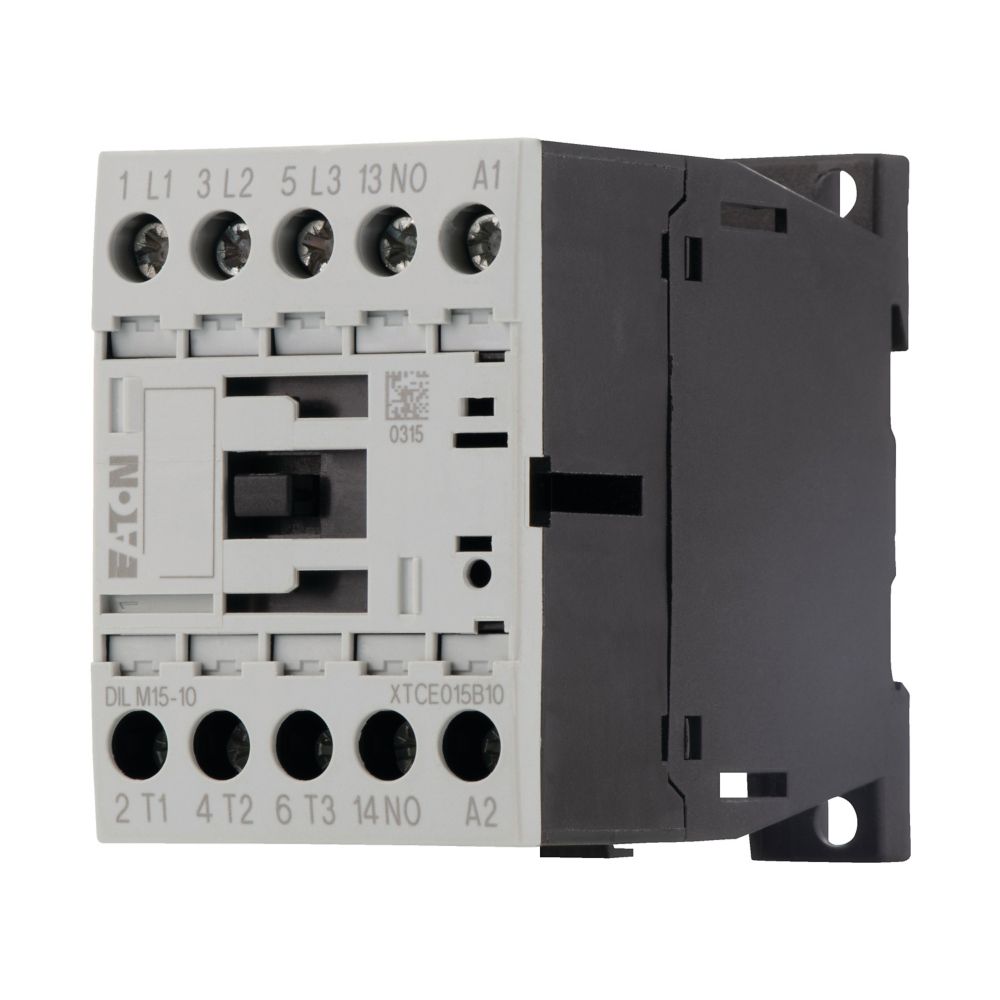

Eaton (Moeller) Leistungsschütz 1S 7,5kW/400V,AC DILM15-10(230V50HZ)
