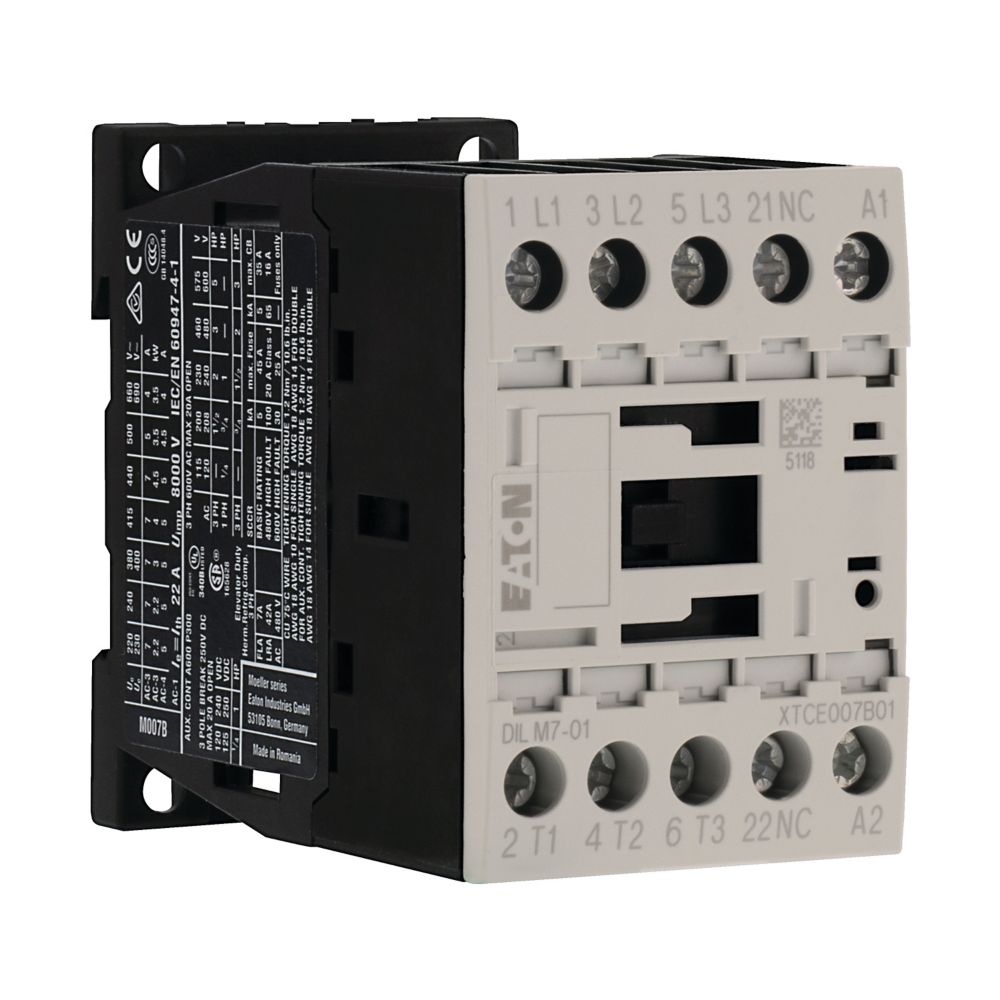

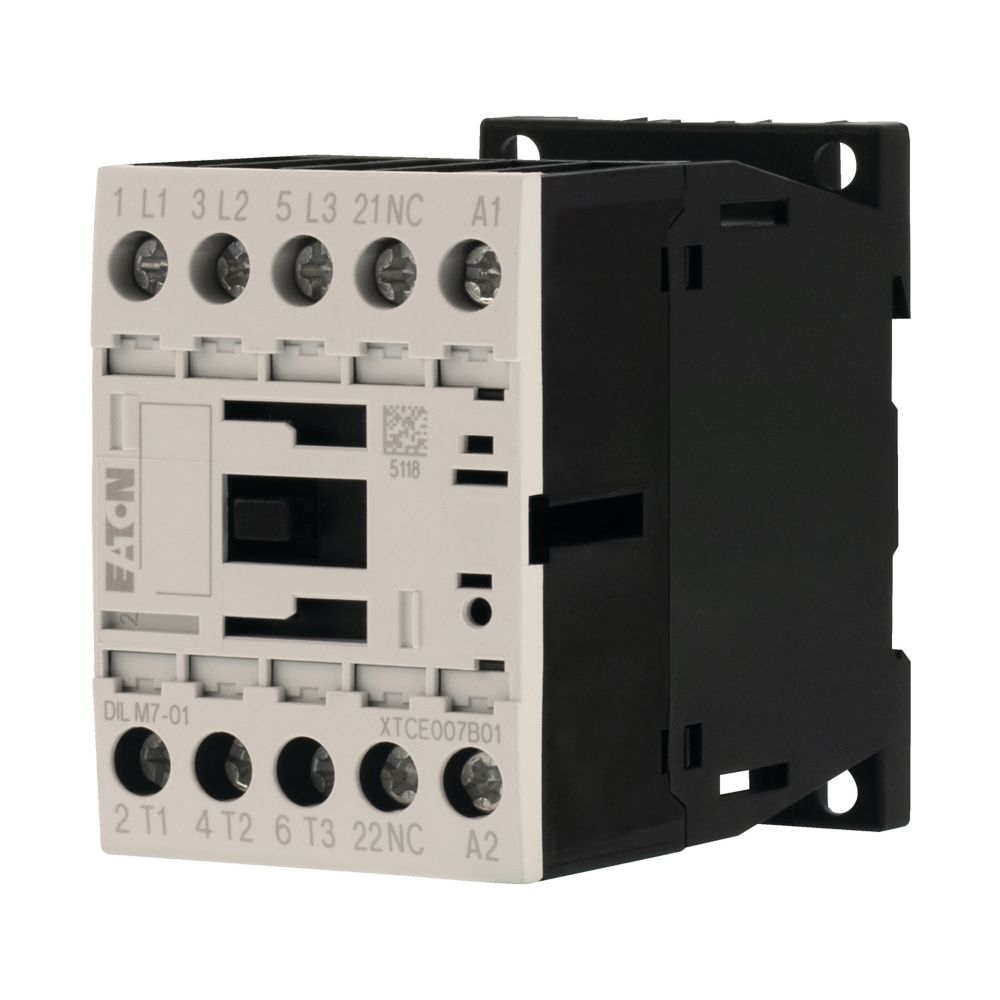

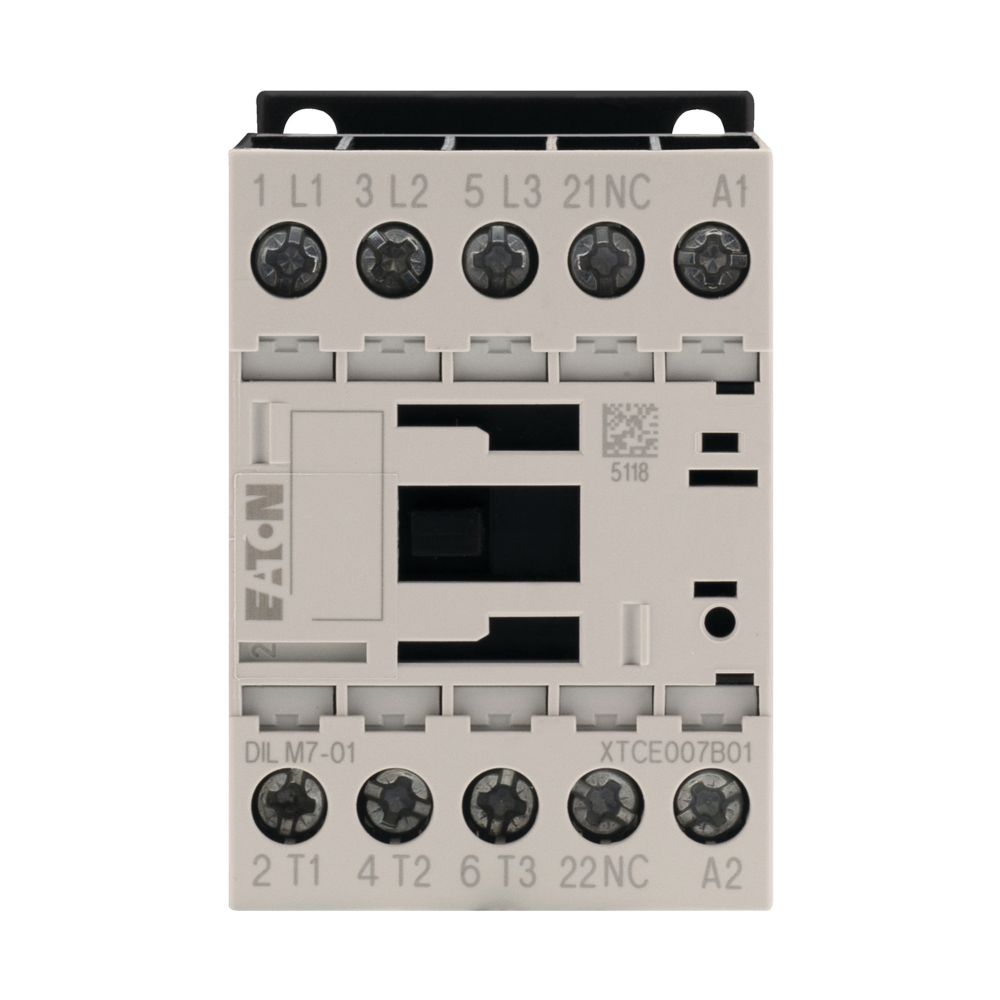

Eaton (Moeller) Leistungsschütz 1Ö 3kW/400V,AC DILM7-01(24V50HZ)
Nur 5 auf Lager!
slide 2 of 6
ggf. Abbildung ähnlich
slide 1 to 6 of 6
32,62 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2000813857
Hersteller:
Eaton
Hersteller-Nr.:
276572
EAN:
4015082765729
Hersteller Programm:
DILM;Moeller series
Versandart:
Paket
Hersteller Typ
DILM7-01(24V50HZ)
Produktinformationen "Eaton (Moeller) Leistungsschütz 1Ö 3kW/400V,AC DILM7-01(24V50HZ)"
Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 7 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 45 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3.5 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1 kW, 380 V 400 V: P= 2.2 kW, 660 V 690 V: P= 2.9 kW, kombinierbar mit Hilfsschalter: DILA-XHI(V).., Kontaktbestückung Ö = Öffner: 1 Ö, Hinweise: Schaltglieder nach EN 50012., Mit Spiegelkontakt., Stromart AC/DC: Wechselstrombetätigung
Eigenschaften "Eaton (Moeller) Leistungsschütz 1Ö 3kW/400V,AC DILM7-01(24V50HZ)"
| Anschlussart Hauptstromkreis: | Schraubanschluss |
|---|---|
| Anzahl der Hilfskontakte als Öffner: | 1 |
| Anzahl der Schließer als Hauptkontakte: | 3 |
| Bemessungsbetriebsleistung NEMA: | 2,2 kW |

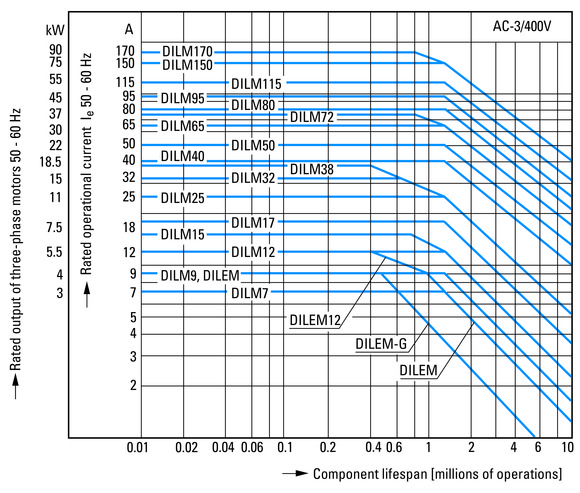

| Bemessungsbetriebsleistung bei AC-3, 400 V: | 3 kW |

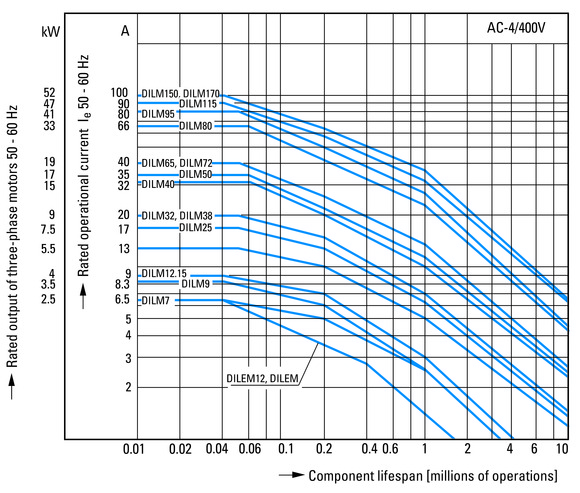

| Bemessungsbetriebsleistung bei AC-4, 400 V: | 2,2 kW |

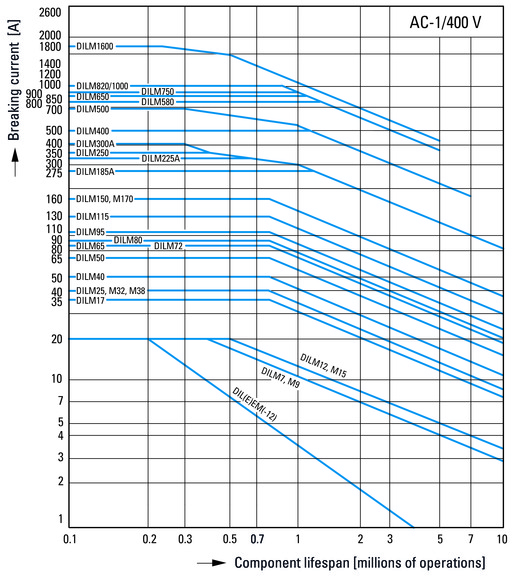

| Bemessungsbetriebsstrom Ie bei AC-1, 400 V: | 22 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V: | 7 A |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V: | 5 A |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz: | 24 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz: | 0 V |
| Bemessungssteuerspeisespannung Us bei DC: | 0 V |
| Betriebsspannung bei AC 50 Hz: | 24..690 V |
| Betriebsspannung bei AC 60 Hz: | 24..690 V |
| Breite: | 45 mm |
| EAN: | 4015082765729 |
| Geeignet für Reiheneinbau: | nein |
| Herstellerartikelnummer: | 276572 |
| Herstellerprogramm: | DILM, DILM;Moeller series |
| Höhe: | 68 mm |
| Markenname: | Eaton |
| Spannungsart zur Betätigung: | AC |
| Tiefe: | 75 mm |
| Typ: | DILM7-01(24V50HZ) |
| Ursprungsland: | DE, RO |
| Zolltarifnummer: | 85364900 |
