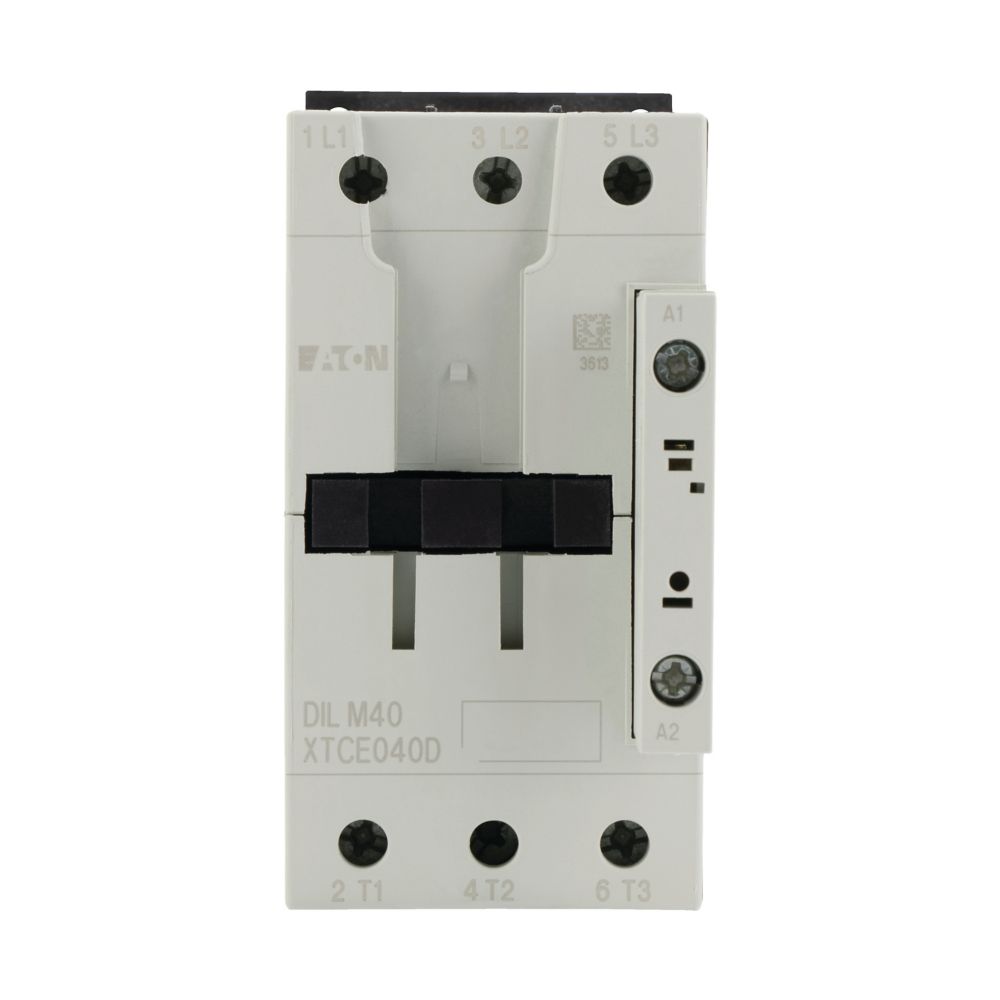

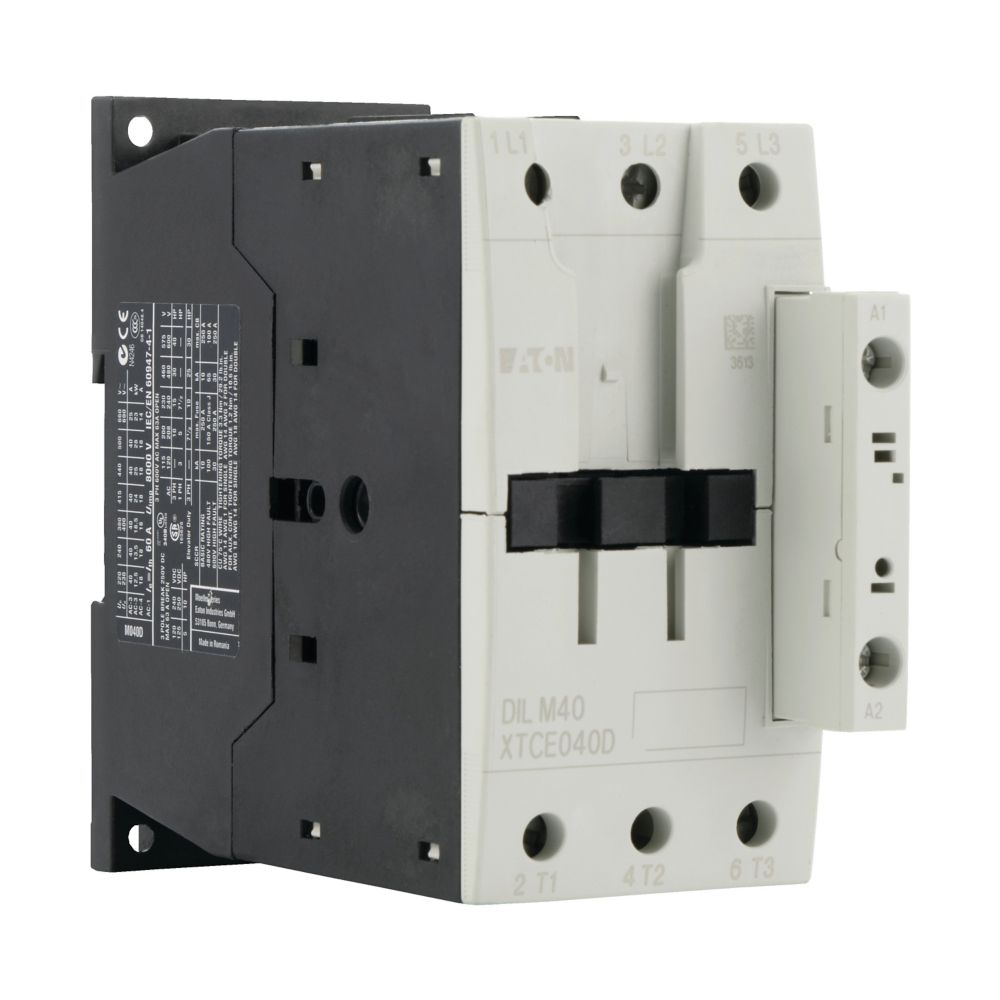

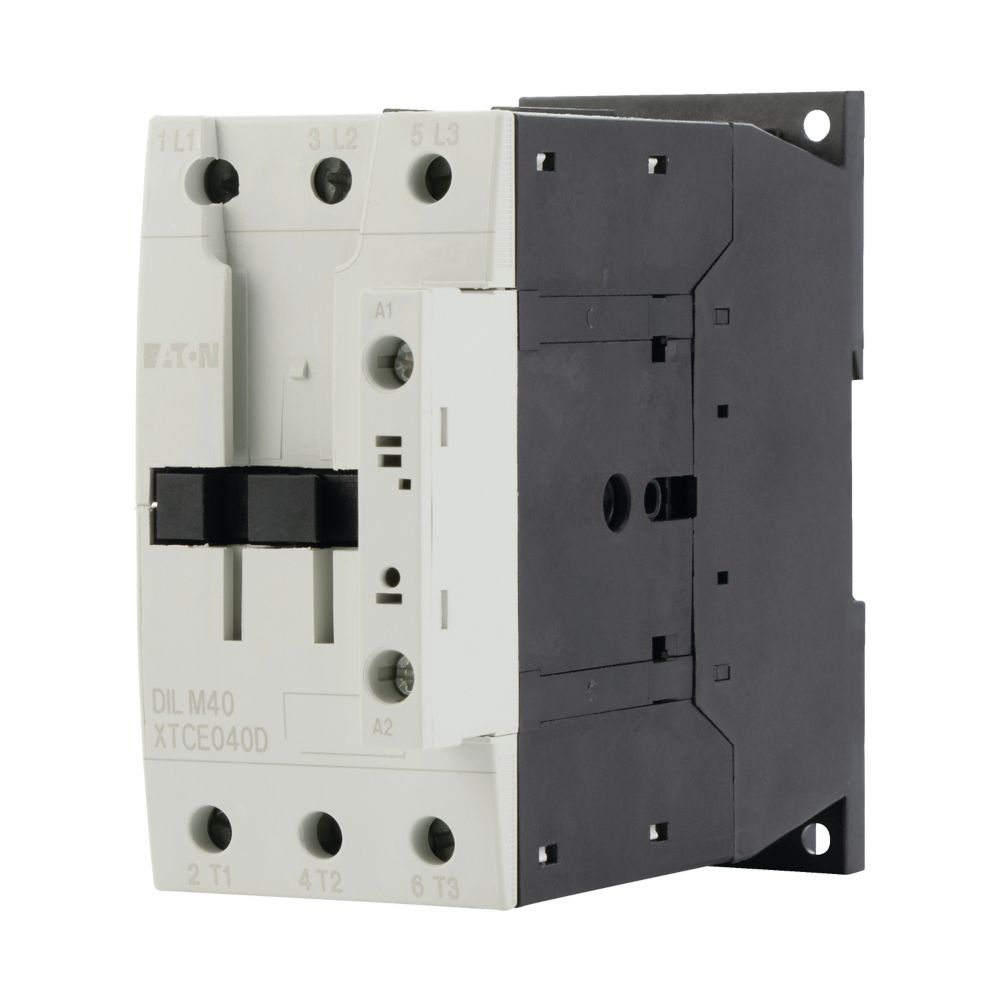

Eaton (Moeller) Leistungsschütz 18,5kW/400V,DC DILM40(RDC24)

Eaton

216,33 €*

Inhalt: 1 STK

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit 1-3 Werktage

Produktnummer: 2000857047

Hersteller: Eaton

Hersteller-Nr.: 277780

EAN: 4015082777807

Hersteller Programm: DILM;Moeller series

Versandart: Paket

Hersteller Typ DILM40(RDC24)

Produktinformationen "Eaton (Moeller) Leistungsschütz 18,5kW/400V,DC DILM40(RDC24)"

Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 40 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 60 A, gekapselt: Ith= 45 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 125 A, gekapselt: Ith= 112 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 12.5 kW, 380 V 400 V: P= 18.5 kW, 660 V 690 V: P= 23 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 5 kW, 380 V 400 V: P= 9 kW, 660 V 690 V: P= 12 kW, kombinierbar mit Hilfsschalter: DILM150-XHI(V).., DILM1000-XHI(V).., Hinweise: Schaltglieder nach EN 50012., Integrierte Schutzbeschaltung in der Ansteuerelektronik., Stromart AC/DC: Gleichstrombetätigung

Eigenschaften "Eaton (Moeller) Leistungsschütz 18,5kW/400V,DC DILM40(RDC24)"

Anschlussart Hauptstromkreis:	Schraubanschluss
Anzahl der Schließer als Hauptkontakte:	3
Bemessungsbetriebsleistung NEMA:	22 kW
Bemessungsbetriebsleistung bei AC-3, 400 V:	18,5 kW

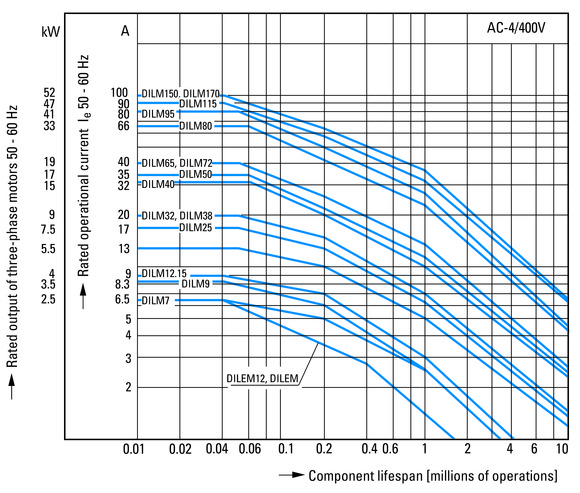

Bemessungsbetriebsleistung bei AC-4, 400 V:	9 kW
Bemessungsbetriebsstrom Ie bei AC-1, 400 V:	60 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V:	40 A
Bemessungsbetriebsstrom Ie bei AC-4, 400 V:	18 A
Bemessungssteuerspeisespannung Us bei AC 50 Hz:	0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz:	0 V
Bemessungssteuerspeisespannung Us bei DC:	24..27 V
Betriebsspannung bei AC 50 Hz:	230..690 V
Betriebsspannung bei AC 60 Hz:	230..690 V
Breite:	55 mm
EAN:	4015082777807
Geeignet für Reiheneinbau:	nein
Herstellerartikelnummer:	277780
Herstellerprogramm:	DILM, DILM;Moeller series
Höhe:	115 mm
Markenname:	Eaton
Spannungsart zur Betätigung:	DC
Tiefe:	132,1 mm
Typ:	DILM40(RDC24)
Ursprungsland:	RO
Zolltarifnummer:	85364900

Hersteller "Eaton"

Eaton Electric GmbH
Industrietechnik
Hein-Moeller-Str. 7-11
53115 Bonn DE
Email: bestellungen-handel-bonn@eaton.com

Weiterführende Links des Herstellers

Hersteller-Webseite

Zubehör

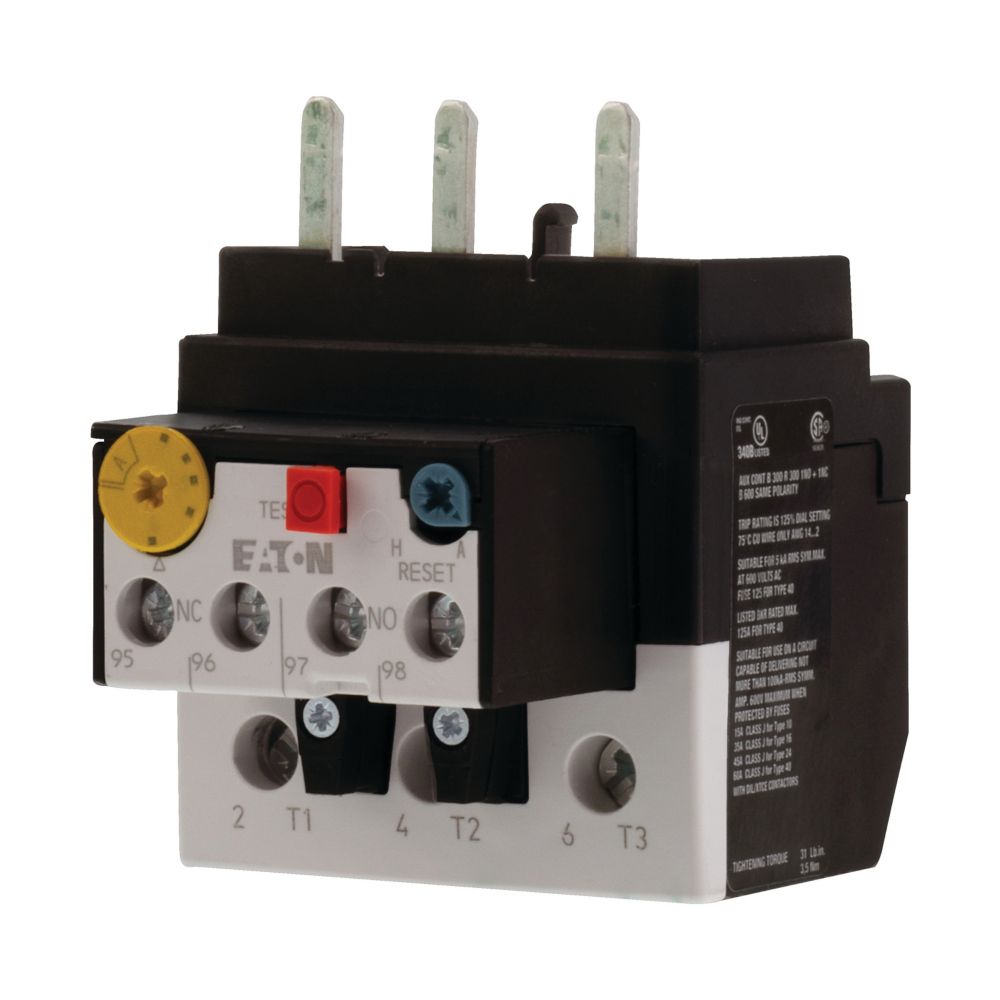

Eaton (Moeller) Motorschutzrelais 24-40A ZB65-40

Motorschutzrelais, Sortiment: Bimetallrelais ZB bis 150 A, Zubehör: Motorschutzrelais, Baugröße: ZB65, Phasenausfallempfindlichkeit: IEC/EN 60947, VDE 0660 Teil 102, Beschreibung: Test-/Aus-Taste, Reset-Taste Hand/Auto, Freiauslösung, Montageart: Direktanbau, Hilfsschalter S = Schließer: 1 S, Hilfsschalter Ö = Öffner: 1 Ö, verwendbar für: DILM40, DILM50, DILM65, DILM72, DILMF40, DILMF50, DILMF65, DIULM40, DIULM50, DIULM65, SDAINLM70, SDAINLM90, SDAINLM115, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, UL, CSA, Schutzart: IP00

91,81 €*

Eaton (Moeller) Motorschutzrelais 40-57A ZB65-57

123,35 €*

Eaton (Moeller) Motorschutzrelais 50-65A ZB65-65

Varianten ab 123,30 €*

123,35 €*

Eaton (Moeller) Hilfsschalterbaustein 2p. 1S1Ö DILM150-XHI11

Hilfsschalterbaustein, mit zwangsgeführten Kontakten, Funktion: für Standardanwendungen, 2-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 6 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 4 A, Kontaktbestückung S = Schließer: 1 S, Kontaktbestückung Ö = Öffner: 1 Ö, Montageart: Frontbefestigung, verwendbar für: DILM40 , DILM50 , DILM65 , DILM72 , DILM80 , DILM95 , DILM115 , DILM150 , DILM170 , DILMP63 , DILMP80 , DILMP125 , DILMP160 , DILMP200 , DILMF40 , DILMF50 , DILMF65 , DILMF80 , DILMF95 , DILMF115 , DILMF150 , Ausführung: Aufbauhilfsschalter, Hinweise: Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner)

8,74 €*

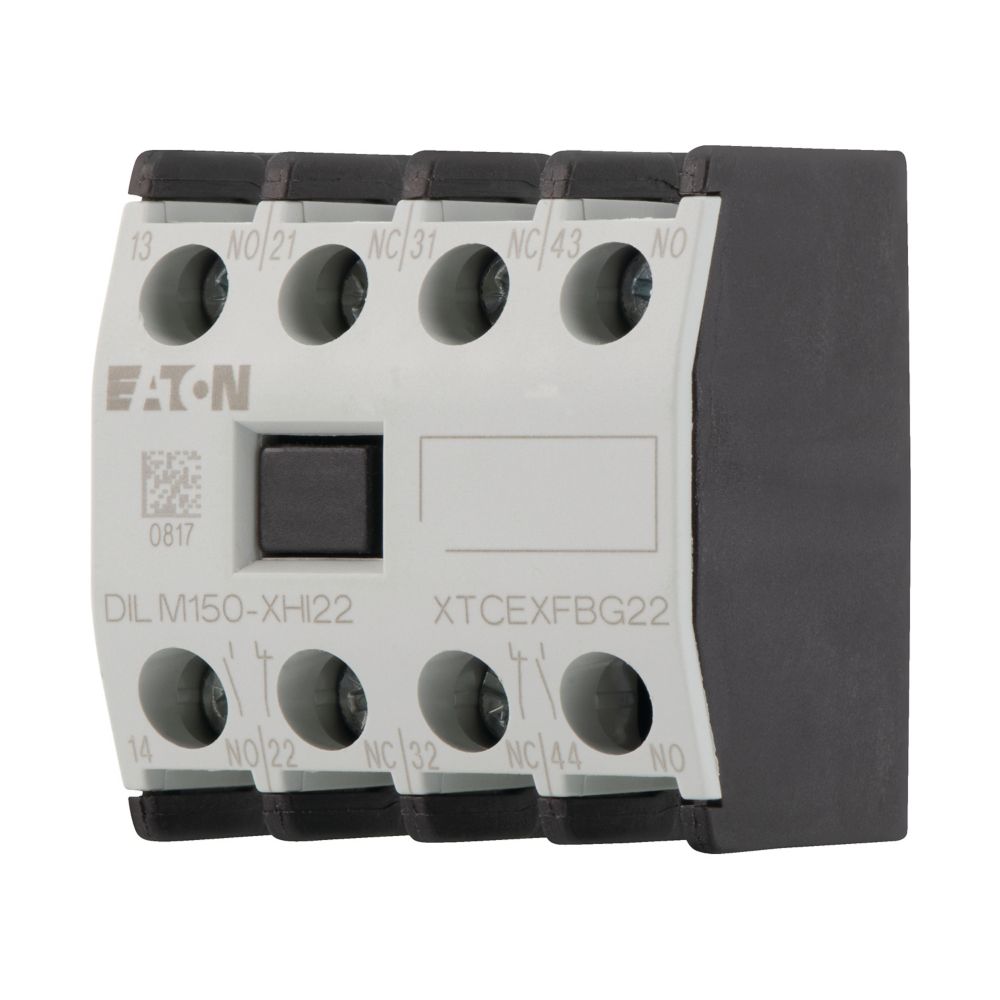

Eaton (Moeller) Hilfsschalterbaustein 4p. 2S2Ö DILM150-XHI22

Hilfsschalterbaustein, mit zwangsgeführten Kontakten, Funktion: für Standardanwendungen, 4-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 6 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 4 A, Kontaktbestückung S = Schließer: 2 S, Kontaktbestückung Ö = Öffner: 2 Ö, Montageart: Frontbefestigung, verwendbar für: DILM40 , DILM50 , DILM65 , DILM72 , DILM80 , DILM95 , DILM115 , DILM150 , DILM170 , DILMP63 , DILMP80 , DILMP125 , DILMP160 , DILMP200 , DILMF40 , DILMF50 , DILMF65 , DILMF80 , DILMF95 , DILMF115 , DILMF150 , Ausführung: Aufbauhilfsschalter, Hinweise: Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner)

14,89 €*

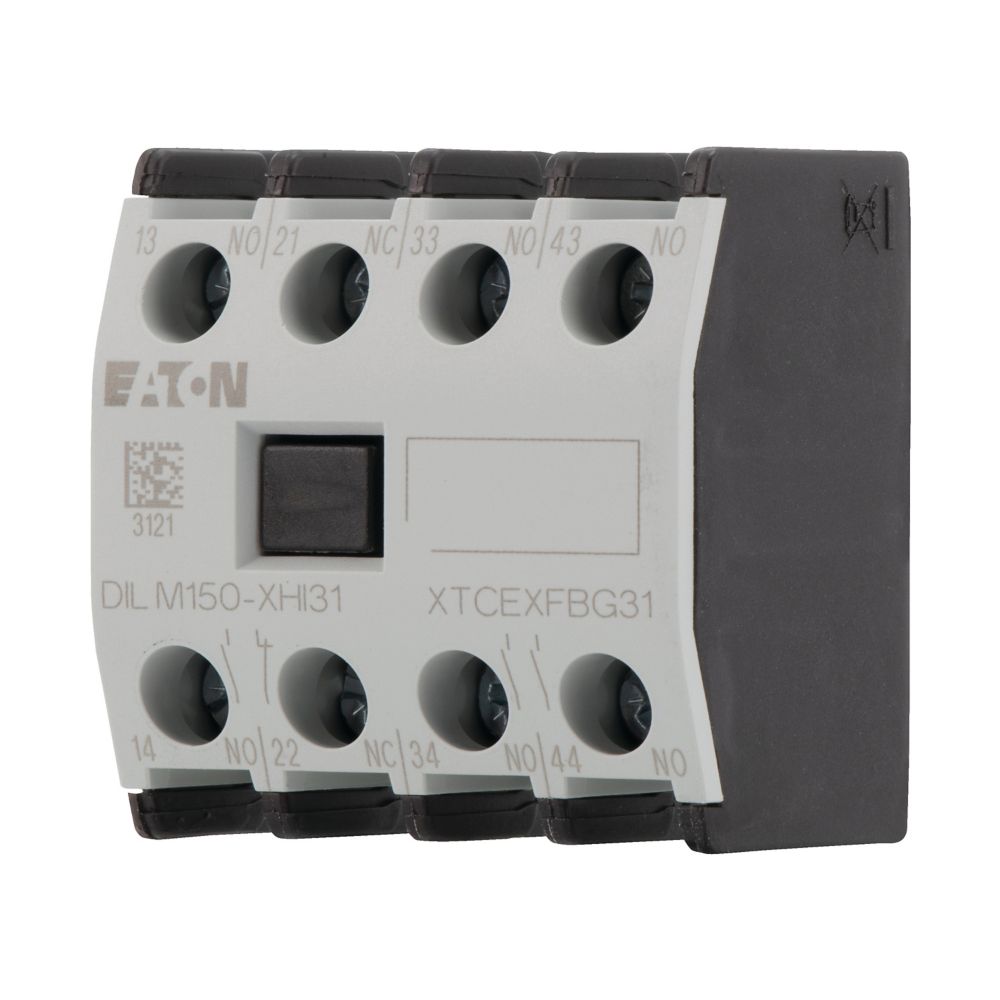

Eaton (Moeller) Hilfsschalterbaustein 4p. 3S1Ö DILM150-XHI31

Hilfsschalterbaustein, mit zwangsgeführten Kontakten, Funktion: für Standardanwendungen, 4-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 6 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 4 A, Kontaktbestückung S = Schließer: 3 S, Kontaktbestückung Ö = Öffner: 1 Ö, Montageart: Frontbefestigung, verwendbar für: DILM40 , DILM50 , DILM65 , DILM72 , DILM80 , DILM95 , DILM115 , DILM150 , DILM170 , DILMP63 , DILMP80 , DILMP125 , DILMP160 , DILMP200 , DILMF40 , DILMF50 , DILMF65 , DILMF80 , DILMF95 , DILMF115 , DILMF150 , Ausführung: Aufbauhilfsschalter, Hinweise: Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner)

14,89 €*

Eaton (Moeller) Etikettenbogen XGKE-GE

Dauerhafte einfache Gerätekennzeichnung mit Klebeschildern

2,90 €*

Eaton (Moeller) Abdeckung f.DILM40-65 DILM65-XIP2X

Werkzeuglose montierbarer Berührungsschutz

1,73 €*

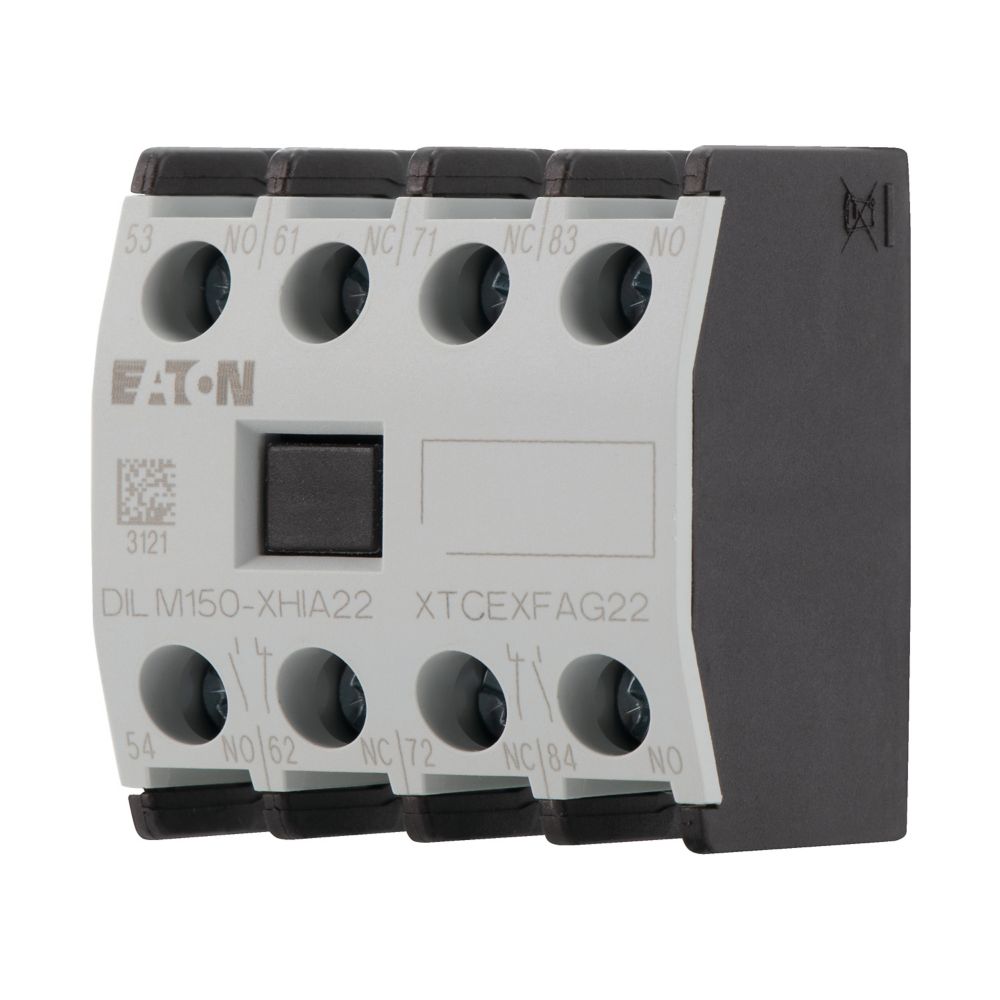

Eaton (Moeller) Hilfsschalterbaustein 4p. DILM150-XHIA22

14,89 €*

Nur 6 auf Lager!

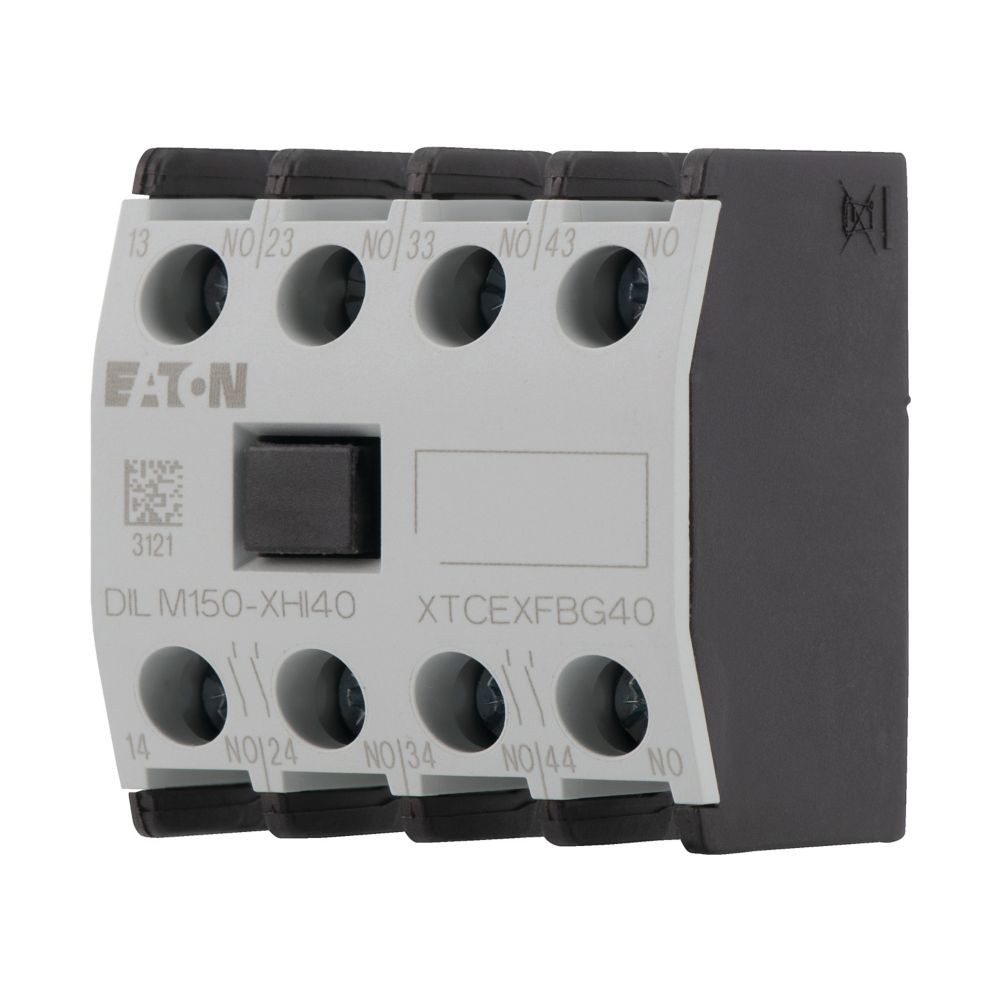

Eaton (Moeller) Hilfsschalterbaustein 4-polig DILM150-XHI40

Hilfsschalterbaustein, mit zwangsgeführten Kontakten, Funktion: für Standardanwendungen, 4-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 6 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 4 A, Kontaktbestückung S = Schließer: 4 S, Montageart: Frontbefestigung, verwendbar für: DILM40 , DILM50 , DILM65 , DILM72 , DILM80 , DILM95 , DILM115 , DILM150 , DILM170 , DILMP63 , DILMP80 , DILMP125 , DILMP160 , DILMP200 , DILMF40 , DILMF50 , DILMF65 , DILMF80 , DILMF95 , DILMF115 , DILMF150 , Ausführung: Aufbauhilfsschalter, Hinweise: Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner)

14,89 €*

Nur 5 auf Lager!

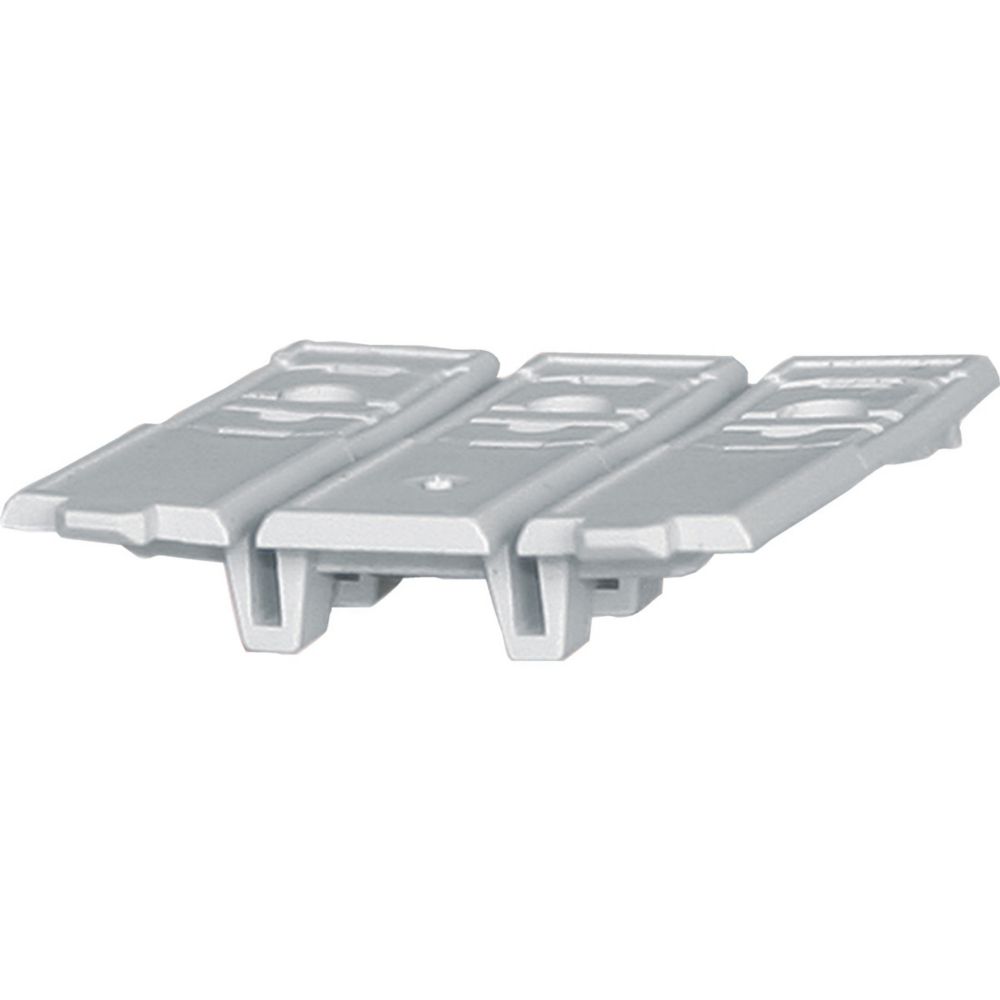

Eaton (Moeller) Brücke für DILM40..M65 DILM65-XSL

Schnelles zuverlässiges Verdrahten durch fertige dreipolige Verdrahtungsbrücken.

33,64 €*

Nur 6 auf Lager!

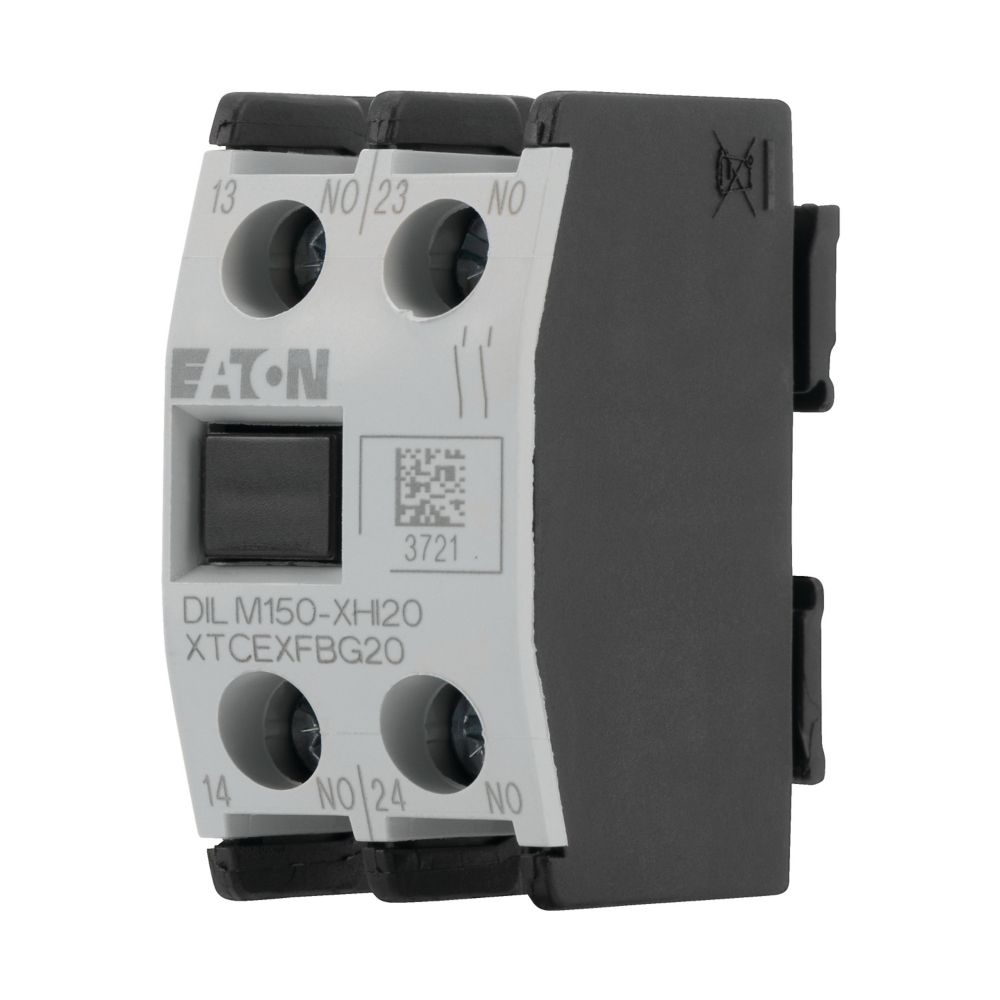

Eaton (Moeller) Hilfsschalterbaustein 2p. DILM150-XHI20

Hilfsschalterbaustein, mit zwangsgeführten Kontakten, Funktion: für Standardanwendungen, 2-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 6 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 4 A, Kontaktbestückung S = Schließer: 2 S, Montageart: Frontbefestigung, verwendbar für: DILM40 , DILM50 , DILM65 , DILM72 , DILM80 , DILM95 , DILM115 , DILM150 , DILM170 , DILMP63 , DILMP80 , DILMP125 , DILMP160 , DILMP200 , DILMF40 , DILMF50 , DILMF65 , DILMF80 , DILMF95 , DILMF115 , DILMF150 , Ausführung: Aufbauhilfsschalter, Hinweise: Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner)

8,74 €*

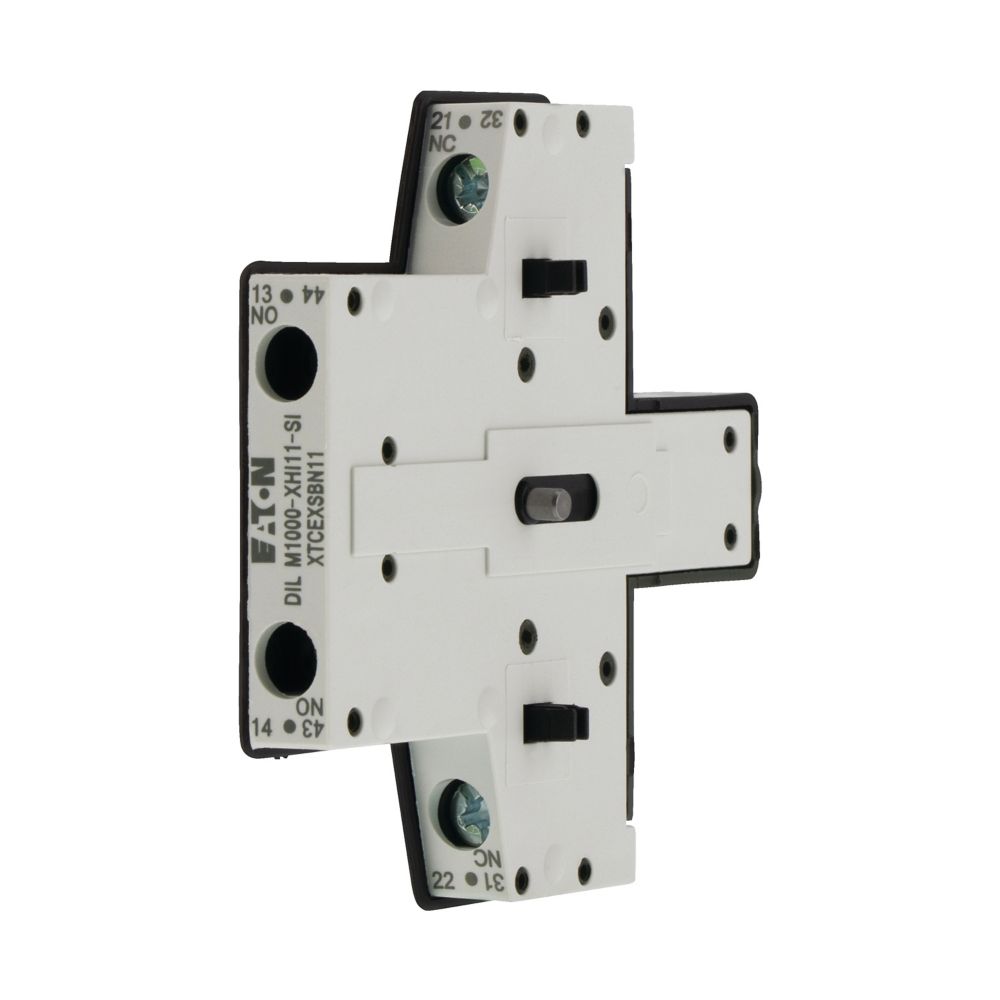

Eaton (Moeller) Hilfsschalterbaustein seitlich, 2p DILM1000-XHI11-SI

Hilfsschalterbaustein, mit zwangsgeführten Kontakten, Funktion: für Standardanwendungen, 2-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 4 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 500 V: Ie= 4 A, Kontaktbestückung S = Schließer: 1 S, Kontaktbestückung Ö = Öffner: 1 Ö, Montageart: Seitenanbau, verwendbar für: DILM40 - DILM225A, DILMP63 - DILMP200, DILMF40 - DILMF95, Ausführung: seitliche Hilfsschalter, Hinweise: Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner)

17,53 €*

Nur 6 auf Lager!

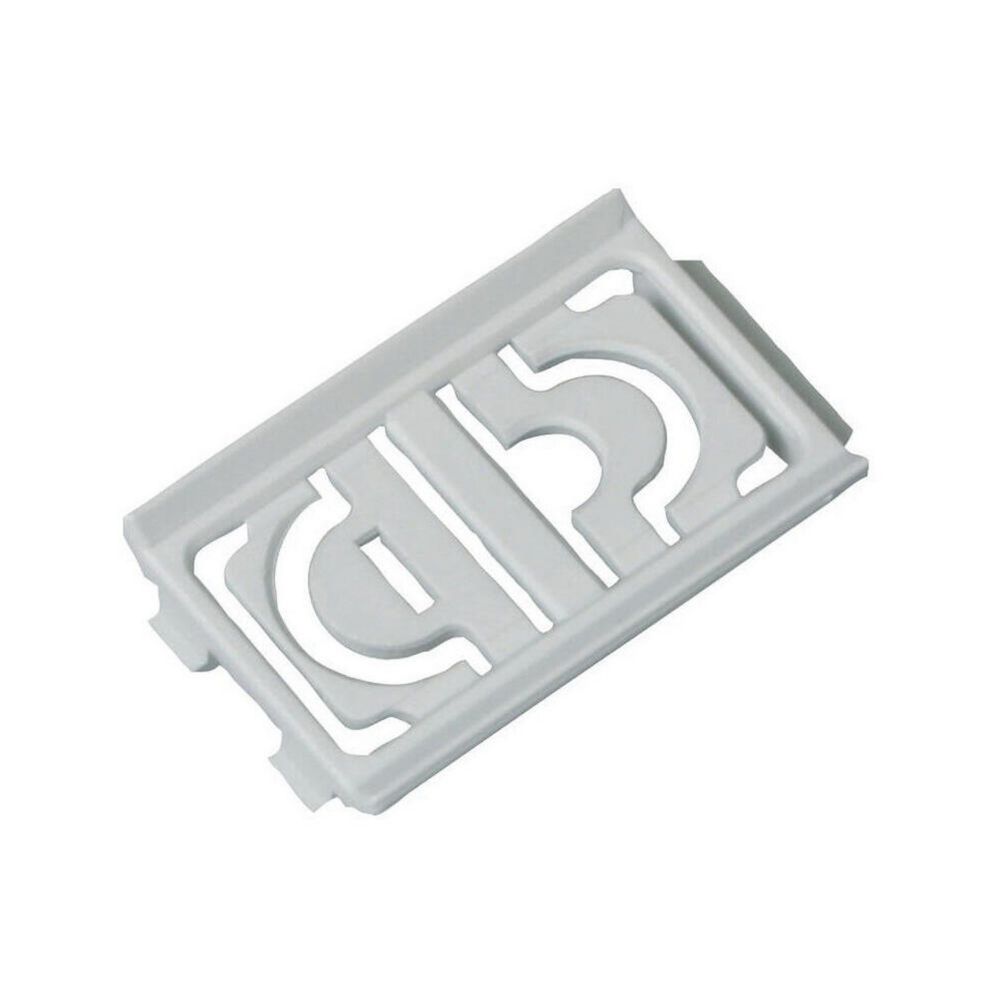

Eaton (Moeller) Abdeckung f.Anschlussöff. DILM32-XIP2X (VE8)
