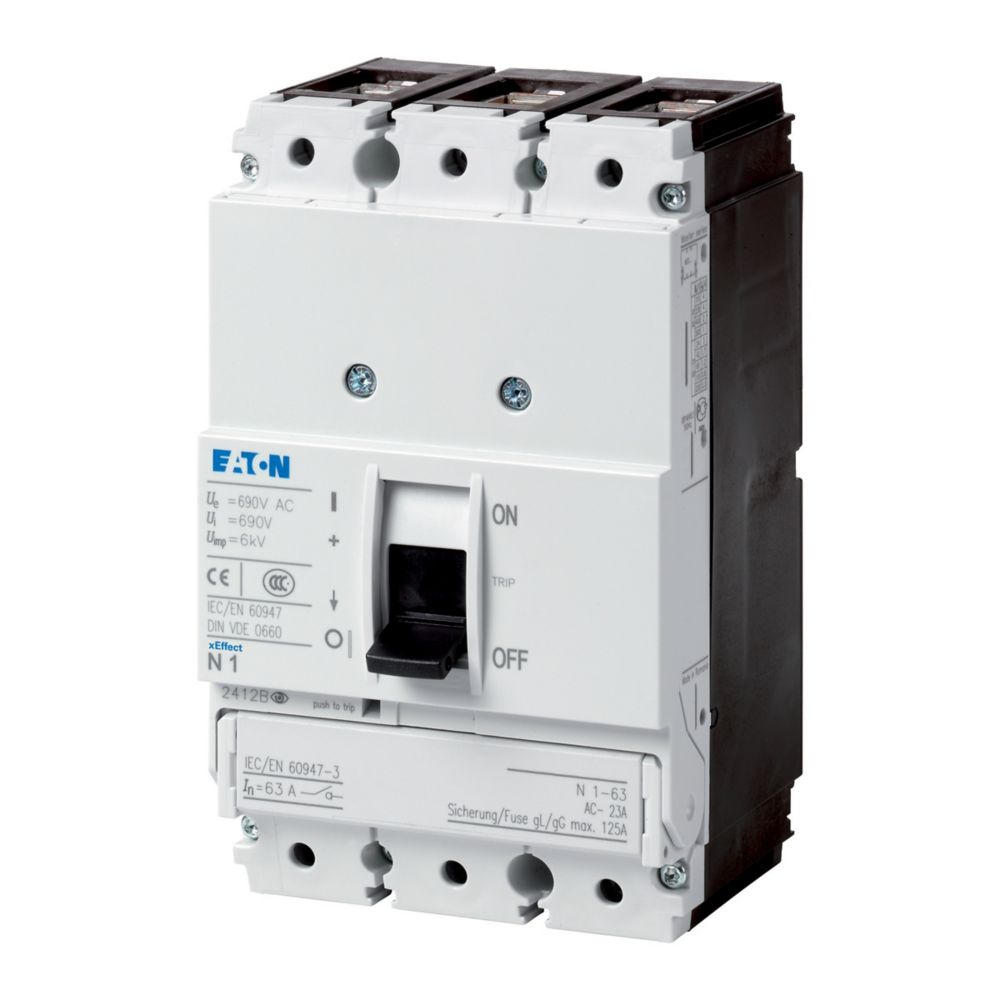

Eaton (Moeller) Lasttrennschalter 3p. 125A BG1 PN1-125
Nur 3 auf Lager!
ggf. Abbildung ähnlich
278,19 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2000886235
Hersteller:
Eaton
Hersteller-Nr.:
259142
EAN:
4015082591427
Hersteller Programm:
Moeller series;PN1
Versandart:
Paket
Hersteller Typ
PN1-125
Produktinformationen "Eaton (Moeller) Lasttrennschalter 3p. 125A BG1 PN1-125"
Trennschalter PN..-.. erfüllen Sie die Isolationseigenschaften auch für geerdete IT-Netzwerke. Zusatzausrüstung, wie Brückenkits, Anschlussklemmen und Drehgriffe für Türkupplungen ermöglichen eine individuelle Installation in den unterschiedlichsten Verteilungssystemen. PN-Artikel-Nr. ist nicht für Fernsteuerungsfunktionen geeignet. Hinweis: Eigenschaften des Hauptschalters einschließlich Zwangsantrieb gemäß IEC/EN 60204 und VDE 0113. Trennereigenschaften nach IEC/EN 60947-3 und VDE 0660. Sammelschienen-Abdeckhaube nach VDE 0160 Teil 100.
Eigenschaften "Eaton (Moeller) Lasttrennschalter 3p. 125A BG1 PN1-125"
| Anschlussart Hauptstromkreis: | Rahmenklemme |
|---|---|
| Anzahl der Schalter: | 1 |
| Ausführung als Hauptschalter: | ja |
| Ausführung als NOT-AUS-Einrichtung: | ja |
| Ausführung als Sicherheitsschalter: | nein |
| Ausführung als Wartungs-/Reparaturschalter: | ja |
| Ausführung als Wendeschalter: | nein |
| Ausführung des Betätigungselements: | Kipphebel |
| Bedingter Bemessungskurzschlussstrom Iq: | 0 kA |
| Bemessungsbetriebsleistung bei AC-3, 400 V: | 0 kW |
| Bemessungsbetriebsleistung bei AC-23, 400 V: | 55 kW |
| Bemessungsbetriebsspannung: | 690 V |
| Bemessungsdauerstrom Iu: | 125 A |
| Bemessungsdauerstrom bei AC-21, 400 V: | 0 A |
| Bemessungsdauerstrom bei AC-23, 400 V: | 0 A |
| Bemessungskurzzeitstromfestigkeit Icw: | 2 kA |
| Breite: | 90 mm |
| EAN: | 4015082591427, 4015082591427 |
| Farbe des Betätigungselements: | schwarz |
| Geeignet für Bodenbefestigung: | ja |
| Geeignet für Frontbefestigung 4-Loch: | nein |
| Geeignet für Frontbefestigung Zentral: | nein |
| Geeignet für Verteilereinbau: | ja |
| Geeignet für Zwischenbau: | ja |
| Gerätebauart: | Einbaugerät Festeinbautechnik |
| Herstellerartikelnummer: | 259142 |
| Herstellerartikelnummer: | 259142 |
| Herstellerprogramm: | Moeller series;PN1, PN1 |
| Höhe: | 145 mm |
| Markenname: | Eaton |
| Markenname: | Eaton |
| Max. Bemessungsbetriebsspannung Ue bei AC: | 690 V |
| Mit vormontierter Verkabelung: | nein |
| Motorantrieb integriert: | nein |
| Motorantrieb optional: | nein |
| Polzahl: | 3 |
| Schaltleistung bei 400 V: | 0 kW |
| Schutzart (IP), frontseitig: | IP20 |
| Schutzart (NEMA): | sonstige |
| Spannungsauslöser optional: | nein |
| Tiefe: | 88 mm |
| Typ: | PN1-125 |
| Typ: | PN1-125 |
| Ursprungsland: | RO |
| Ursprungsland: | RO |
| Verriegelbar: | ja |
| Zolltarifnummer: | 85362090 |
| Zolltarifnummer: | 85362090 |
