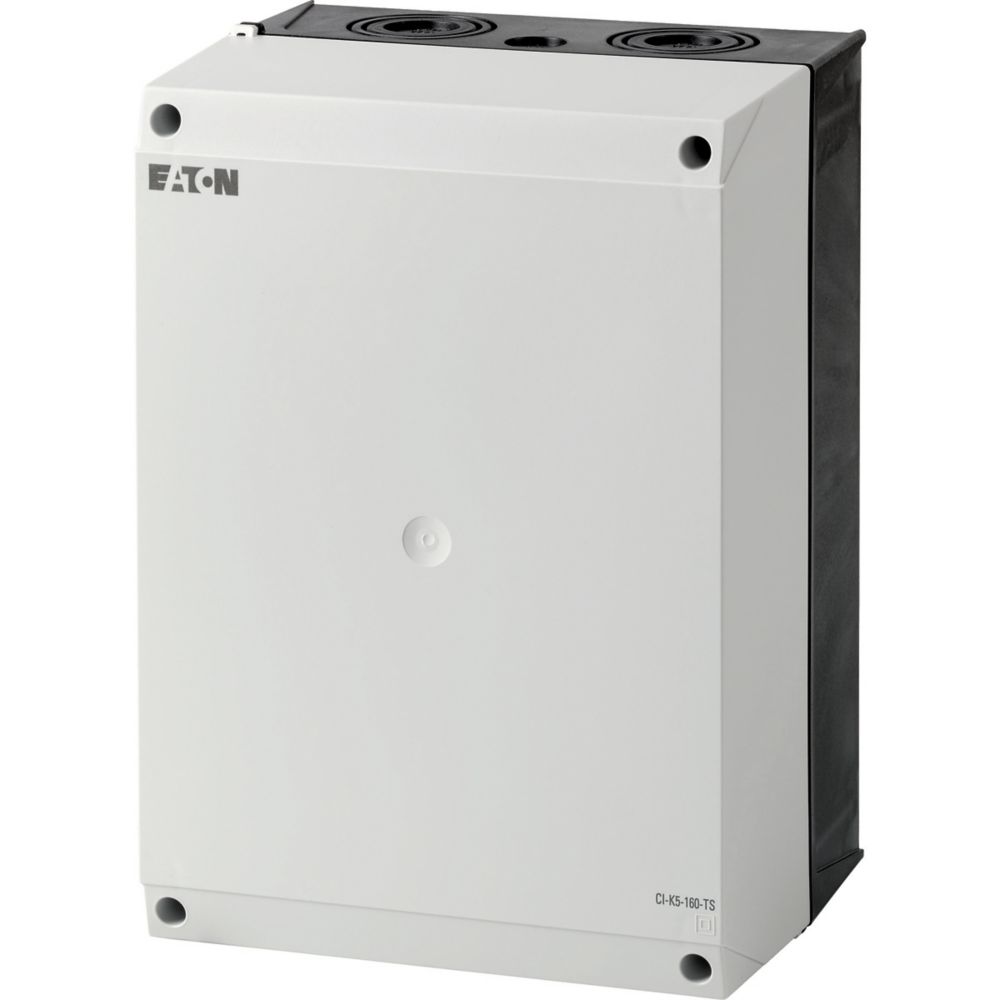

Eaton (Moeller) Kleingehäuse m. Tragschiene CI-K5-160-TS

Isolierstoffgehäuse, Mit Tragschiene nach IEC/EN 60715, Sortiment: Kleingehäuse CI-K, Leergehäuse, Einzelgerät, Schutzart: Front IP65, IP65, bei Leitungseinführung in Durchstecktechnik, Werkstoff: glasfaserverstärktes Polycarbonat, Farbe: Gehäuseunterteil RAL 9005, schwarz, Gehäuseoberteil RAL 7035, hellgrau, Beschreibung: metrische Vorprägungen oben, unten, in der Rückwand, Leitungsdurchsteckmembran, Leuchtmelder L- in Unterteilvorprägung M20/M25 einbaubar, Leitungseinführung: Leitungsdurchsteckmembran, Abmessungen Breite: 80 mm, Höhe: 120 mm, Tiefe: 95 mm, Einbautiefe bei Tragschiene 7.5 mm Höhe: 72 mm, Normen und Bestimmungen: IEC/EN 60529, DIN EN 62208

Isolierstoffgehäuse, Mit Tragschiene nach IEC/EN 60715, Sortiment: Kleingehäuse CI-K, Leergehäuse, Einzelgerät, Schutzart: Front IP65, IP65, bei Leitungseinführung in Durchstecktechnik, Werkstoff: glasfaserverstärktes Polycarbonat, Farbe: Gehäuseunterteil RAL 9005, schwarz, Gehäuseoberteil RAL 7035, hellgrau, Beschreibung: metrische Vorprägungen oben, unten, in der Rückwand, Steuerleitungseinführung, Leuchtmelder L- in Unterteilvorprägung M20/M25 einbaubar, Leitungseinführung: Leitungsdurchsteckmembran, Abmessungen Breite: 100 mm, Höhe: 160 mm, Tiefe: 100 mm, Einbautiefe bei Tragschiene 7.5 mm Höhe: 73 mm, Normen und Bestimmungen: IEC/EN 60529, DIN EN 62208

Isolierstoffgehäuse, Mit Tragschiene nach IEC/EN 60715, Sortiment: Kleingehäuse CI-K, Leergehäuse, Einzelgerät, Schutzart: Front IP65, IP65, bei Leitungseinführung in Durchstecktechnik, Werkstoff: glasfaserverstärktes Polycarbonat, Farbe: Gehäuseunterteil RAL 9005, schwarz, Gehäuseoberteil RAL 7035, hellgrau, Beschreibung: metrische Vorprägungen oben, unten, in der Rückwand, Steuerleitungseinführung, Leuchtmelder L- in Unterteilvorprägung M20/M25 einbaubar, Leitungseinführung: Leitungsdurchsteckmembran, Abmessungen Breite: 100 mm, Höhe: 160 mm, Tiefe: 145 mm, Einbautiefe bei Tragschiene 7.5 mm Höhe: 118 mm, Normen und Bestimmungen: IEC/EN 60529, DIN EN 62208

Isolierstoffgehäuse, Mit Tragschiene nach IEC/EN 60715, Sortiment: Kleingehäuse CI-K, Leergehäuse, Einzelgerät, Schutzart: Front IP65, IP65, bei Leitungseinführung in Durchstecktechnik, Werkstoff: glasfaserverstärktes Polycarbonat, Farbe: Gehäuseunterteil RAL 9005, schwarz, Gehäuseoberteil RAL 7035, hellgrau, Beschreibung: metrische Vorprägungen oben, unten, in der Rückwand, Steuerleitungseinführung, Leuchtmelder L- in Unterteilvorprägung M20/M25 einbaubar, Leitungseinführung: Hartspiegelausführung, Abmessungen Breite: 120 mm, Höhe: 200 mm, Tiefe: 125 mm, Einbautiefe bei Tragschiene 7.5 mm Höhe: 93 mm, Normen und Bestimmungen: IEC/EN 60529, DIN EN 62208

Isolierstoffgehäuse, Mit Tragschiene nach IEC/EN 60715, Sortiment: Kleingehäuse CI-K, Leergehäuse, Einzelgerät, Schutzart: Front IP65, IP65, bei Leitungseinführung in Durchstecktechnik, Werkstoff: glasfaserverstärktes Polycarbonat, Farbe: Gehäuseunterteil RAL 9005, schwarz, Gehäuseoberteil RAL 7035, hellgrau, Beschreibung: metrische Vorprägungen oben, unten, in der Rückwand, Steuerleitungseinführung, Leuchtmelder L- in Unterteilvorprägung M20/M25 einbaubar, Leitungseinführung: Hartspiegelausführung, Abmessungen Breite: 120 mm, Höhe: 200 mm, Tiefe: 160 mm, Einbautiefe bei Tragschiene 7.5 mm Höhe: 128 mm, Normen und Bestimmungen: IEC/EN 60529, DIN EN 62208

Isolierstoffgehäuse, Mit Tragschiene nach IEC/EN 60715, Sortiment: Kleingehäuse CI-K, Leergehäuse, Einzelgerät, Schutzart: Front IP65, IP65, bei Leitungseinführung in Durchstecktechnik, Werkstoff: glasfaserverstärktes Polycarbonat, Farbe: Gehäuseunterteil RAL 9005, schwarz, Gehäuseoberteil RAL 7035, hellgrau, Beschreibung: metrische Vorprägungen oben, unten, in der Rückwand, Steuerleitungseinführung, Leuchtmelder L- in Unterteilvorprägung M20/M25 einbaubar, Leitungseinführung: Hartspiegelausführung, Abmessungen Breite: 160 mm, Höhe: 240 mm, Tiefe: 160 mm, Einbautiefe bei Tragschiene 7.5 mm Höhe: 128 mm, Normen und Bestimmungen: IEC/EN 60529, DIN EN 62208

Isolierstoffgehäuse, Mit Tragschiene nach IEC/EN 60715, (Bestückungsgewicht max. 0,65 kg), Sortiment: Kleingehäuse CI-K, Leergehäuse, Einzelgerät, Schutzart: Front IP65, IP65, bei Leitungseinführung in Durchstecktechnik, Werkstoff: glasfaserverstärktes Polycarbonat, Farbe: Gehäuseunterteil RAL 9005, schwarz, Gehäuseoberteil RAL 7035, hellgrau, Beschreibung: metrische Vorprägungen oben, unten, in der Rückwand, Steuerleitungseinführung, Leuchtmelder L- in Unterteilvorprägung M20/M25 einbaubar, Leitungseinführung: Hartspiegelausführung, Abmessungen Breite: 200 mm, Höhe: 280 mm, Tiefe: 125 mm, Einbautiefe bei Tragschiene 7.5 mm Höhe: 93 mm, Normen und Bestimmungen: IEC/EN 60529, DIN EN 62208

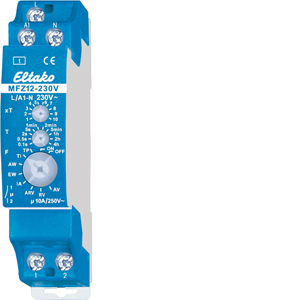

1 Schließer potenzialfrei 10A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 1000W*. Stand-by-Verlust nur 0,4 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Steuerspannung 230V. Versorgungsspannung wie die Steuerspannung. Zeiten zwischen 0,1 Sekunden und 40 Stunden sind einstellbar. Funktionen F: RV = Rückfallverzögerung. AV = Ansprechverzögerung. TI = Taktgeber mit Impuls beginnend. TP = Taktgeber mit Pause beginnend. IA = Impulsgesteuerte Ansprechverzögerung (z.B. automatischer Türöffner). EW = Einschaltwischer. AW = Ausschaltwischer. ARV = Ansprech- und Rückfallverzögerung. ON = Dauer EIN. OFF = Dauer AUS. Die Leuchtdiode unter dem oberen Drehschalter informiert während des Zeitablaufs über die Kontaktstellung. Sie blinkt, solange der Arbeitskontakt offen und leuchtet ständig, solange er geschlossen ist. Die Zeitbasis T wird mit dem mittleren rastenden Drehschalter T eingestellt. Als Basiswerte stehen 0,1 Sekunde, 0,5 Sekunden, 2 Sekunden, 5 Sekunden, 1 Minute, 2 Minuten, 5 Minuten, 1 Stunde, 2 Stunden und 4 Stunden zur Wahl. Die Gesamtzeit ergibt sich aus der Zeitbasis multipliziert mit dem Multiplikator. Der Multiplikator xT wird mit dem oberen rastenden Drehschalter xT eingestellt und liegt zwischen 1 und 10. Somit lassen sich Zeiten zwischen 0,1 Sekunde (Zeitbasis 0,1 Sekunde und Multiplikator1) und 40 Stunden (Zeitbasis 4 Stunden und Multiplikator 10) einstellen. * Die maximale Last kann ab einer Verzögerungs- oder Taktzeit von 5 Minuten genutzt werden. Bei kürzeren Zeiten reduziert sich die maximale Last wie folgt: Bis 2 Sekunden auf 15%, bis 2 Minuten auf 30%, bis 5 Minuten auf 60%.
