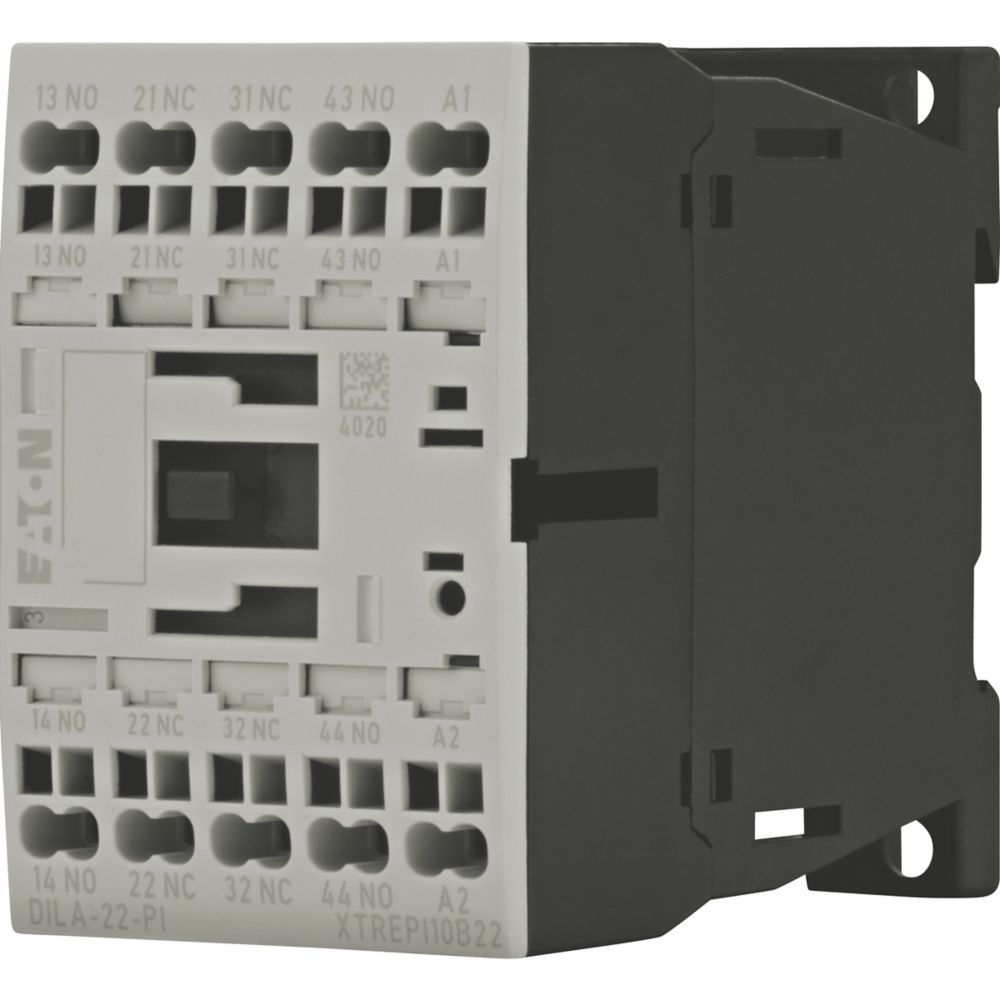

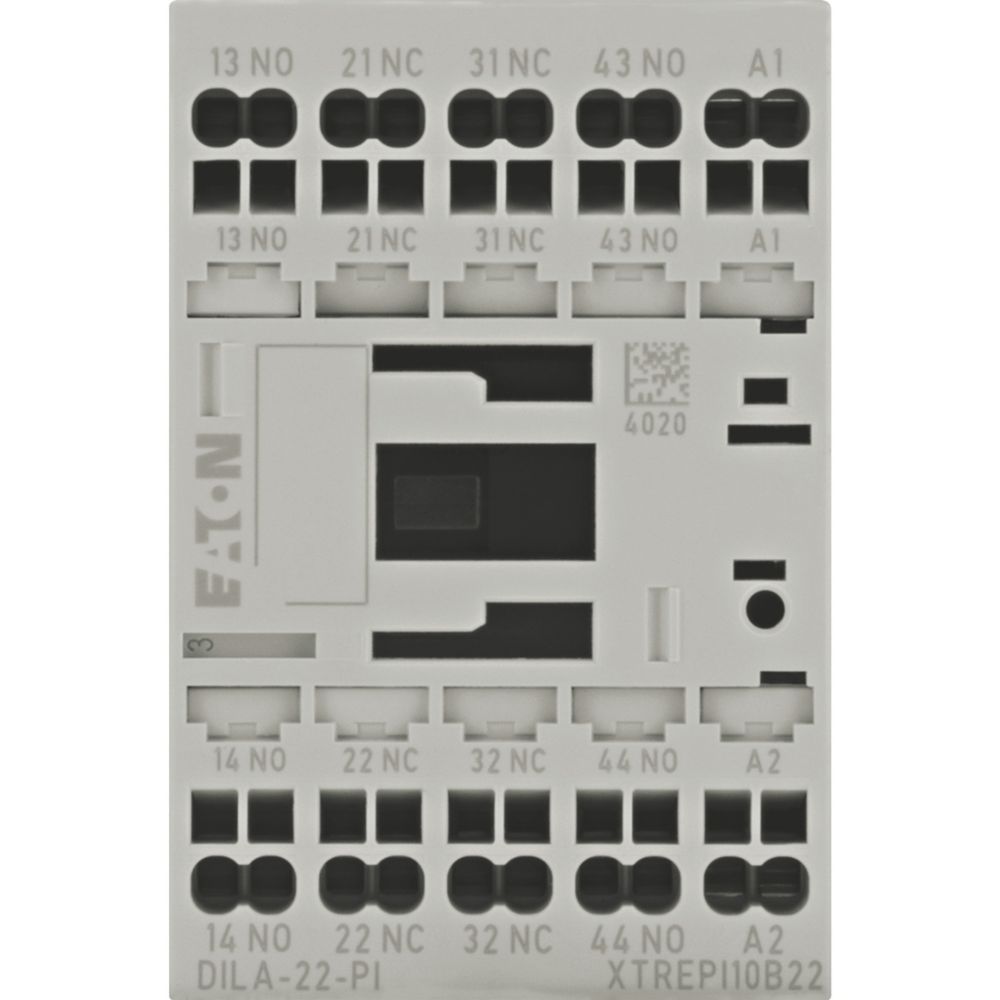

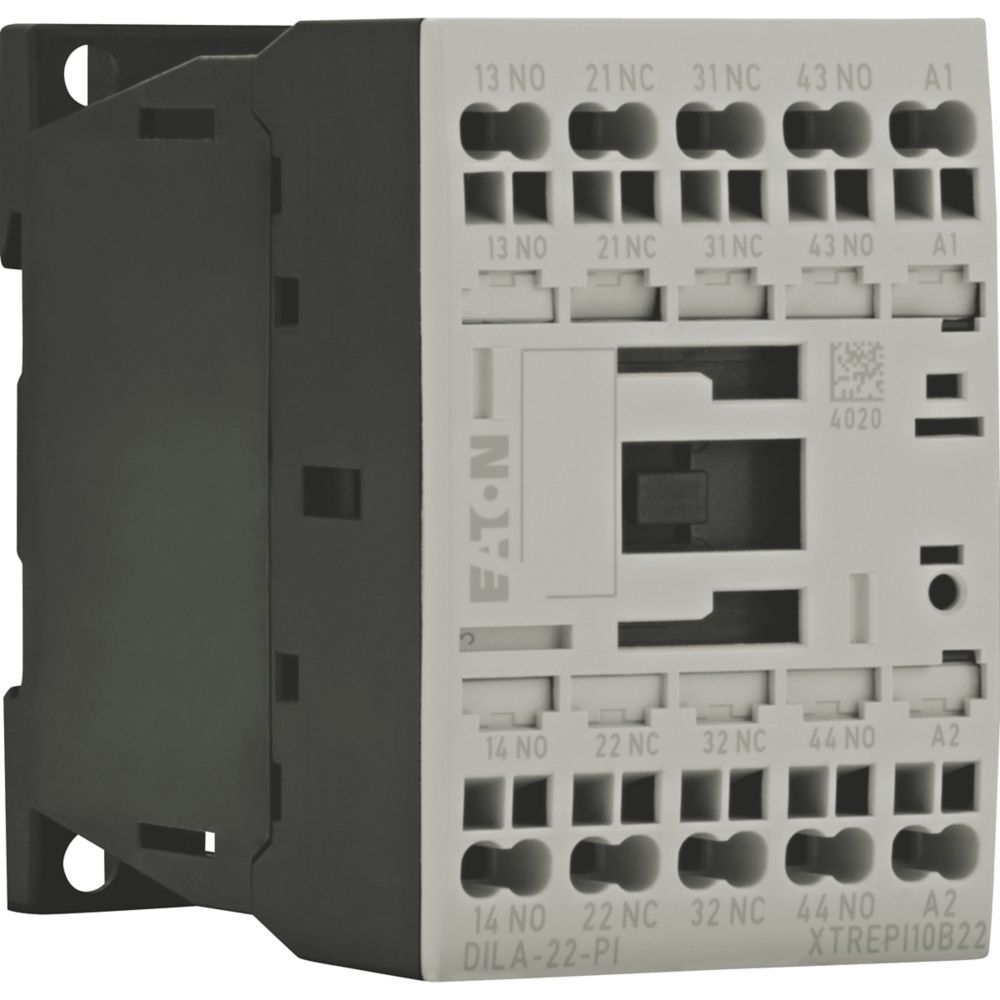

Eaton (Moeller) Hilfsschütz DILA-22(24VDC#199218
Nur 8 auf Lager!
ggf. Abbildung ähnlich
42,55 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2002213741
Hersteller:
Eaton
Hersteller-Nr.:
199218
EAN:
4015081973026
Hersteller Programm:
Moeller series
Versandart:
Paket
Hersteller Typ
DILA-22(24VDC#199218
Produktinformationen "Eaton (Moeller) Hilfsschütz DILA-22(24VDC#199218"
Hilfsschütze DILA, Grundgeräte mit zwangsgeführten Kontakten, Push-in-Klemmen, Bemessungsbetriebsstrom Ie/AC-15: 220 V 230 V 240 V = 4 A, 380 V 400 V 415 V = 4 A, S = Schließer: 2 S, Ö = Öffner: 2 Ö, Kennzahl: 22E, kombinierbar mit Hilfsschalterbaustein DILA-XHI(V) -PI, Betätigungsspannung: 24 V DC, Stromart AC/DC: Gleichstrombetätigung, Schaltglieder nach EN 50011., Anschlussbezeichnung der Spule nach EN 50005., Integrierte Schutzbeschaltung., Integrierte Varistor-Schutzbeschaltung. Schutzart: IP20, Normen und Bestimmungen: IEC/EN 60947, EN 60947-5-1, VDE 0660
Eigenschaften "Eaton (Moeller) Hilfsschütz DILA-22(24VDC#199218"
| Anschlussart Hilfsstromkreis: | Federzuganschluss, Steckklemmanschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer: | 2 |
| Anzahl der Hilfskontakte als Öffner: | 2 |
| Bemessungsbetriebsstrom: | 16 A |
| Bemessungsbetriebsstrom Ie, 400 V: | 4 A |
| Bemessungsschaltstrom: | 16 A |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz: | 0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz: | 0 V |
| Bemessungssteuerspeisespannung Us bei DC: | 24 V |
| Betriebsspannung bei AC 50 Hz: | 17..500 V |
| Betriebsspannung bei AC 60 Hz: | 17..500 V |
| Betriebsspannung bei DC: | 24..220 V |
| Breite: | 45 mm |
| EAN: | 4015081973026 |
| Geeignet für Handbedienung: | nein |
| Herstellerartikelnummer: | 199218 |
| Herstellerprogramm: | Moeller series |
| Höhe: | 68 mm |
| Markenname: | Eaton |
| Mit LED-Anzeige: | nein |
| Montageart: | DIN-Schiene/Schraube |
| Schnittstelle: | nein |
| Spannungsart der Betriebsspannung: | AC/DC |
| Spannungsart zur Betätigung: | DC |
| Tiefe: | 75 mm |
| Typ: | DILA-22(24VDC#199218 |
| Ursprungsland: | RO |
| Zolltarifnummer: | 85364900 |
