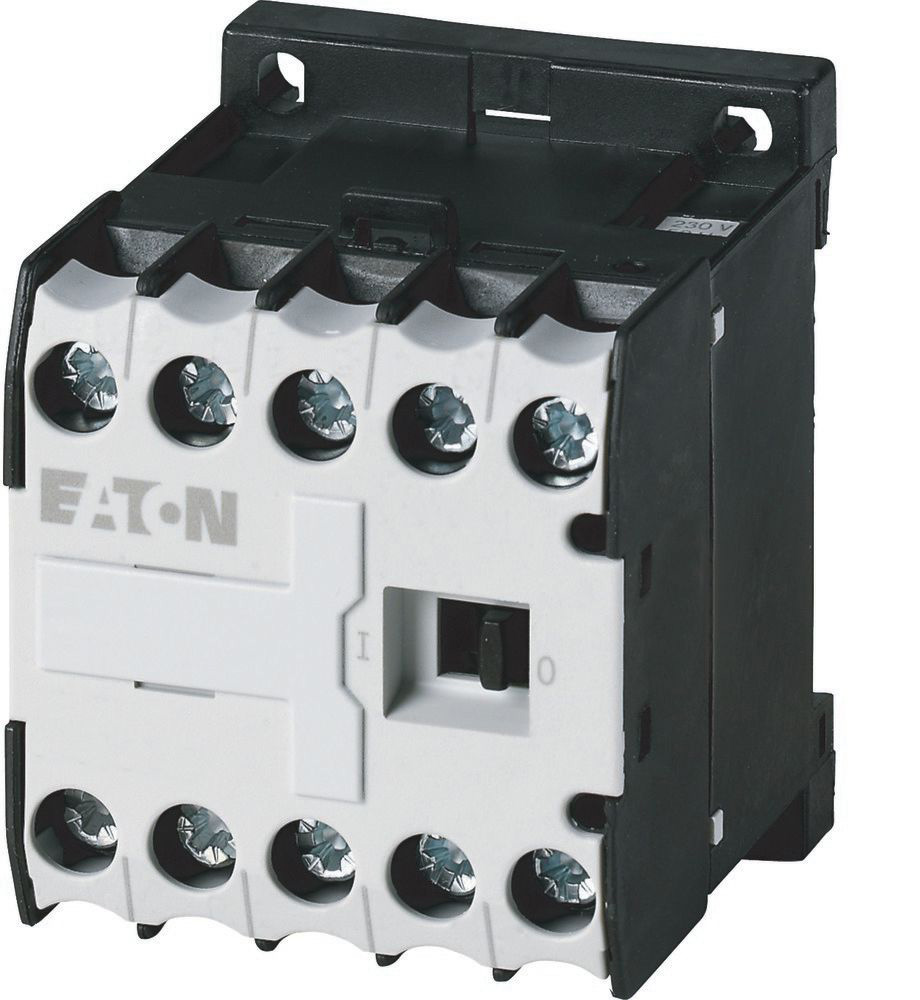

Eaton (Moeller) Hilfsschütz DC 4S DILER-40-G(24VDC)
ggf. Abbildung ähnlich
38,27 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2000812185
Hersteller:
Eaton
Hersteller-Nr.:
010223
EAN:
4015080102236
Hersteller Programm:
DILER;Moeller series
Versandart:
Paket
Hersteller Typ
DILER-40-G(24VDC)
Produktinformationen "Eaton (Moeller) Hilfsschütz DC 4S DILER-40-G(24VDC)"

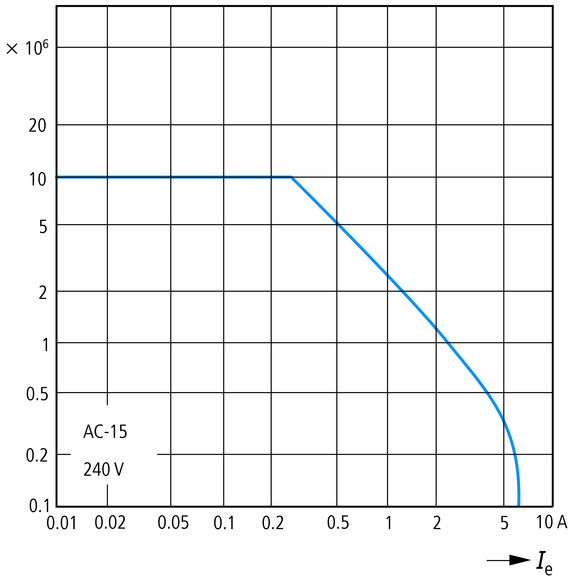

Hilfsschütz, Sortiment: Kleinschütze DILER, Applikation: Hilfsschütz, Beschreibung: mit zwangsgeführten Kontakten, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom konventioneller thermischer Strom 1-polig offen bei 50 °C: Ith = Ie= 10 A, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 6 A, 380 V 400 V 415 V: Ie= 3 A, Kontaktbestückung S = Schließer: 4 S, Kennzahl/Ausführung der Kombinationen Kennzahl: 40E, verwendbar für: DILE, Betätigungsspannung: 24 V DC, Stromart AC/DC: Gleichstrombetätigung, Schutzart: IP20, Hinweise: Schaltglieder nach EN 50011., Anschlussbezeichnung der Spule nach EN 50005., Integrierte Dioden-Widerstand-Kombination., Spulenleistung 2.6 W., Normen und Bestimmungen: IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA
Eigenschaften "Eaton (Moeller) Hilfsschütz DC 4S DILER-40-G(24VDC)"
| Anschlussart Hilfsstromkreis: | Schraubanschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer: | 4 |
| Bemessungsbetriebsstrom: | 10 A |
| Bemessungsbetriebsstrom Ie, 400 V: | 3 A |
| Bemessungsschaltstrom: | 10 A |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz: | 0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz: | 0 V |
| Bemessungssteuerspeisespannung Us bei DC: | 24 V |
| Betriebsspannung bei AC 50 Hz: | 17..500 V |
| Betriebsspannung bei AC 60 Hz: | 17..500 V |
| Betriebsspannung bei DC: | 24..220 V |
| Breite: | 45 mm |
| EAN: | 4015080102236 |
| Geeignet für Handbedienung: | nein |
| Herstellerartikelnummer: | 010223 |
| Herstellerprogramm: | DILER, DILER;Moeller series |
| Höhe: | 58 mm |
| Markenname: | Eaton |
| Mit LED-Anzeige: | nein |
| Montageart: | DIN-Schiene/Schraube |
| Schnittstelle: | nein |
| Spannungsart der Betriebsspannung: | AC/DC |
| Spannungsart zur Betätigung: | DC |
| Tiefe: | 54 mm |
| Typ: | DILER-40-G(24VDC) |
| Ursprungsland: | DE |
| Zolltarifnummer: | 85364900 |
