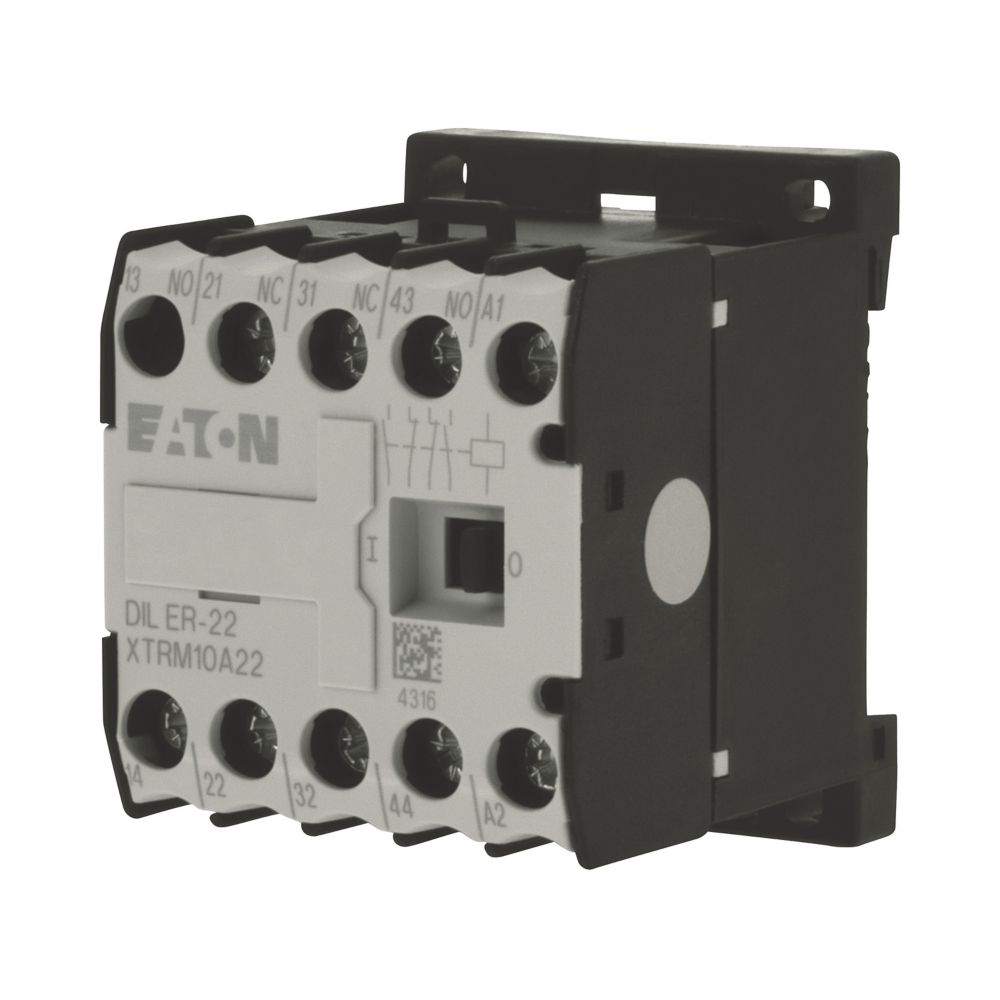

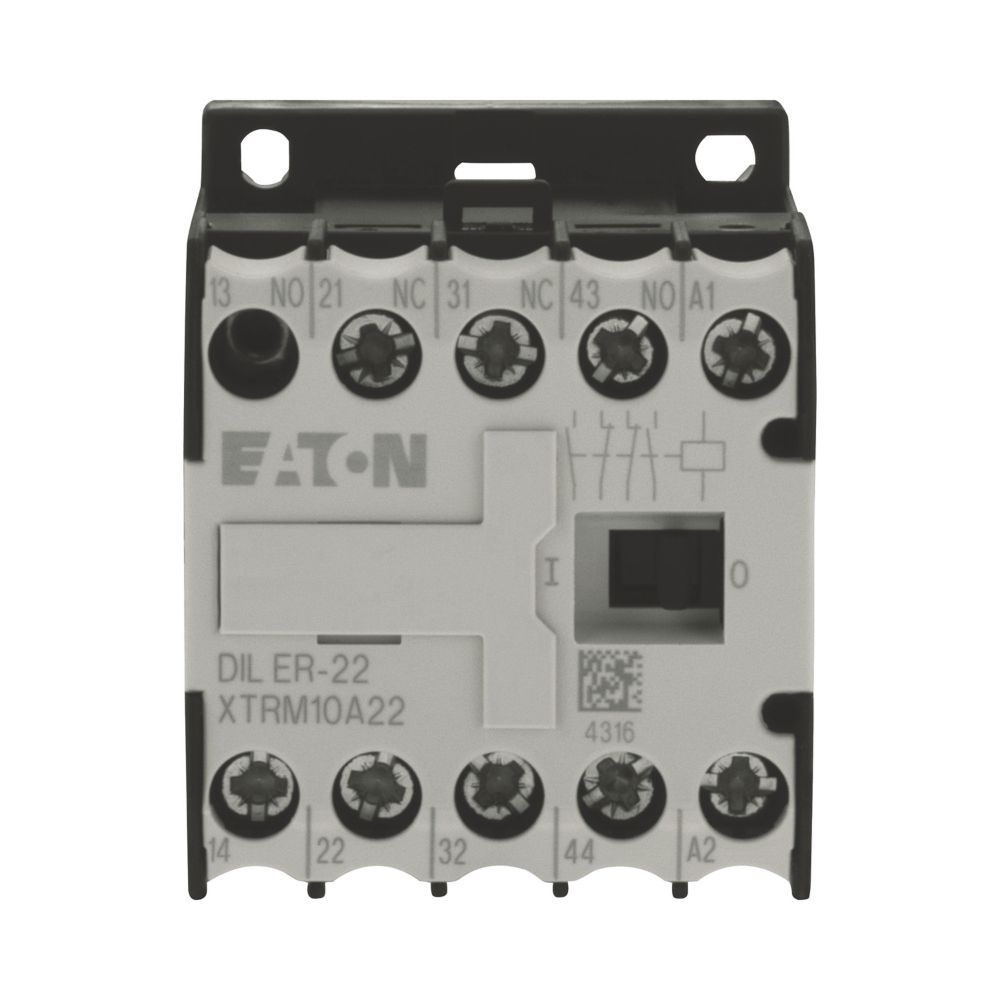

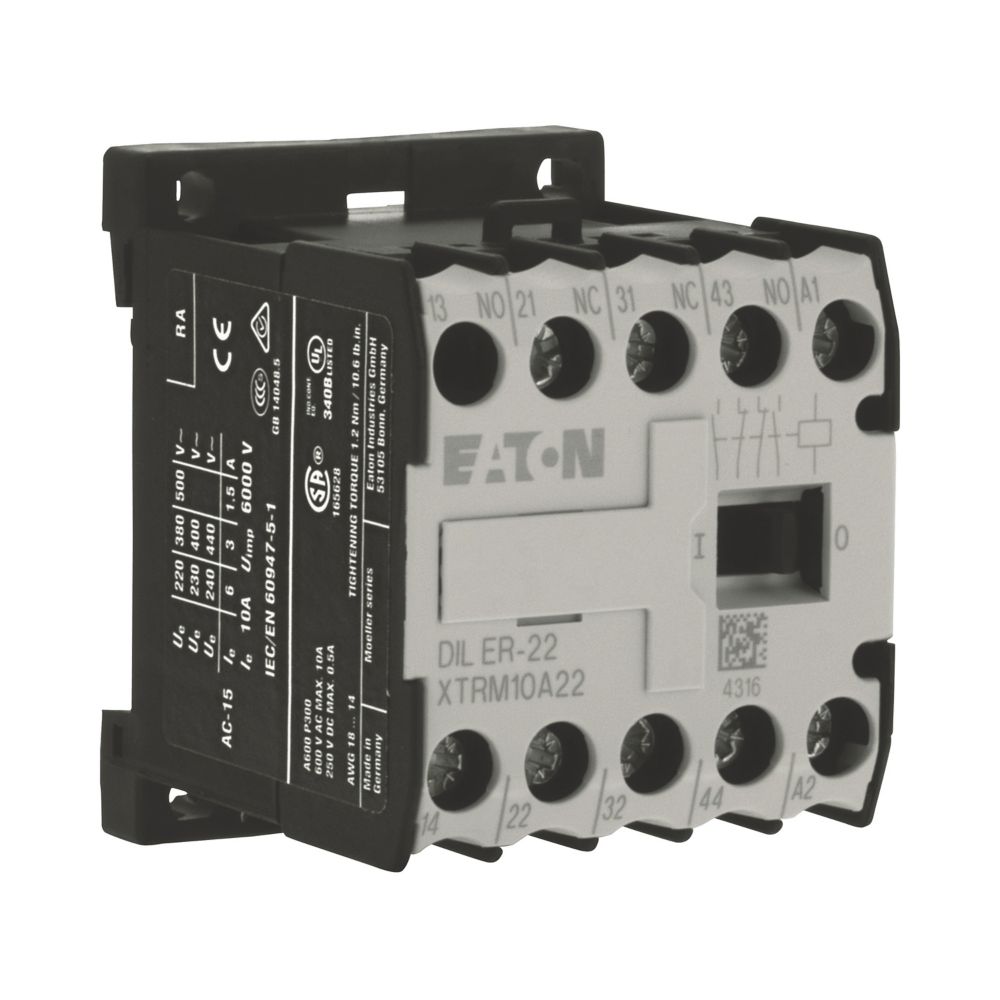

Eaton (Moeller) Hilfsschütz DC 2S2Ö DILER-22-G(24VDC)
ggf. Abbildung ähnlich
38,27 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2000812178
Hersteller:
Eaton
Hersteller-Nr.:
010042
EAN:
4015080100423
Hersteller Programm:
DILER;Moeller series
Versandart:
Paket
Hersteller Typ
DILER-22-G(24VDC)
Produktinformationen "Eaton (Moeller) Hilfsschütz DC 2S2Ö DILER-22-G(24VDC)"
Hilfsschütz, Sortiment: Kleinschütze DILER, Applikation: Hilfsschütz, Beschreibung: mit zwangsgeführten Kontakten, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom konventioneller thermischer Strom 1-polig offen bei 50 °C: Ith = Ie= 10 A, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 6 A, 380 V 400 V 415 V: Ie= 3 A, Kontaktbestückung S = Schließer: 2 S, Kontaktbestückung Ö = Öffner: 2 Ö, Kennzahl/Ausführung der Kombinationen Kennzahl: 22E, Betätigungsspannung: 24 V DC, Stromart AC/DC: Gleichstrombetätigung, Schutzart: IP20, Hinweise: Schaltglieder nach EN 50011., Anschlussbezeichnung der Spule nach EN 50005., Integrierte Dioden-Widerstand-Kombination., Spulenleistung 2.6 W., Normen und Bestimmungen: IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA
Eigenschaften "Eaton (Moeller) Hilfsschütz DC 2S2Ö DILER-22-G(24VDC)"
| Anschlussart Hilfsstromkreis: | Schraubanschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer: | 2 |
| Anzahl der Hilfskontakte als Öffner: | 2 |
| Bemessungsbetriebsstrom: | 10 A |
| Bemessungsbetriebsstrom Ie, 400 V: | 3 A |
| Bemessungsschaltstrom: | 10 A |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz: | 0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz: | 0 V |
| Bemessungssteuerspeisespannung Us bei DC: | 24 V |
| Betriebsspannung bei AC 50 Hz: | 17..500 V |
| Betriebsspannung bei AC 60 Hz: | 17..500 V |
| Betriebsspannung bei DC: | 24..220 V |
| Breite: | 45 mm |
| EAN: | 4015080100423 |
| Geeignet für Handbedienung: | nein |
| Herstellerartikelnummer: | 010042 |
| Herstellerprogramm: | DILER, DILER;Moeller series |
| Höhe: | 58 mm |
| Markenname: | Eaton |
| Mit LED-Anzeige: | nein |
| Montageart: | DIN-Schiene/Schraube |
| Schnittstelle: | nein |
| Spannungsart der Betriebsspannung: | AC/DC |
| Spannungsart zur Betätigung: | DC |
| Tiefe: | 54 mm |
| Typ: | DILER-22-G(24VDC) |
| Ursprungsland: | DE |
| Zolltarifnummer: | 85364900 |
Hersteller "Eaton"
Eaton Electric GmbH
Industrietechnik
Hein-Moeller-Str. 7-11
53115 Bonn DE
Email: bestellungen-handel-bonn@eaton.com
Industrietechnik
Hein-Moeller-Str. 7-11
53115 Bonn DE
Email: bestellungen-handel-bonn@eaton.com
Weiterführende Links des Herstellers
Zubehör
Nur 4 auf Lager!
Eaton (Moeller) Hilfsschalterbaustein 2Ö,Zentral-Aufbau 02DILE
8,33 €*
Hilfsschalterbaustein, mit zwangsgeführten Kontakten, Schaltglieder nach EN 50005, Schaltglieder nach EN 50012 sind zu bevorzugen., Kombinationen der Ausführung E entsprechen EN 50011 und sind zu bevorzugen., Funktion: für Standardanwendungen, 2-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 2 A, Kontaktbestückung Ö = Öffner: 2 Ö, Montageart: Frontbefestigung, verwendbar für: DILEM-10(-G)( ), DILEM-01(-G)( ), DILEM-4(-G)( ), DILER40(-G), DILER31(-G), DILER22, DILEEM-10(-G)( ), DILEEM-01(-G)( ), DILEM12-10(-G)( ), DILEM12-01(-G)( ), Hinweise: Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine sowie zu den integrierten Hilfsschaltern der DILE(E)M, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner), Kennzahl/Ausführung der Kombinationen Kennzahl: 42E, 33, 24
Varianten ab 8,36 €*
Eaton (Moeller) Hilfsschalterbaustein 1S+1Ö,Zentral-Aufbau 11DILE
8,33 €*
Hilfsschalterbaustein, mit zwangsgeführten Kontakten, Schaltglieder nach EN 50005, Schaltglieder nach EN 50012 sind zu bevorzugen., Kombinationen der Ausführung E entsprechen EN 50011 und sind zu bevorzugen., Funktion: für Standardanwendungen, 2-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 2 A, Kontaktbestückung S = Schließer: 1 S, Kontaktbestückung Ö = Öffner: 1 Ö, Montageart: Frontbefestigung, verwendbar für: DILEM-10(-G)( ), DILEM-01(-G)( ), DILEM-4(-G)( ), DILER40(-G), DILER31(-G), DILER22, DILEEM-10(-G)( ), DILEEM-01(-G)( ), DILEM12-10(-G)( ), DILEM12-01(-G)( ), Hinweise: Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine sowie zu den integrierten Hilfsschaltern der DILE(E)M, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner), Kennzahl/Ausführung der Kombinationen Kennzahl: 51E, 42, 33
Varianten ab 8,36 €*
Nur 7 auf Lager!
Eaton (Moeller) Hilfsschalterbaustein 2S,Zentral-Aufbau 20DILE
8,33 €*
Hilfsschalterbaustein, mit zwangsgeführten Kontakten, Schaltglieder nach EN 50005, Schaltglieder nach EN 50012 sind zu bevorzugen., Kombinationen der Ausführung E entsprechen EN 50011 und sind zu bevorzugen., Funktion: für Standardanwendungen, 2-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 2 A, Kontaktbestückung S = Schließer: 2 S, Montageart: Frontbefestigung, verwendbar für: DILEM-10(-G)( ), DILEM-01(-G)( ), DILEM-4(-G)( ), DILER40(-G), DILER31(-G), DILER22, DILEEM-10(-G)( ), DILEEM-01(-G)( ), DILEM12-10(-G)( ), DILEM12-01(-G)( ), Hinweise: Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine sowie zu den integrierten Hilfsschaltern der DILE(E)M, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner), Kennzahl/Ausführung der Kombinationen Kennzahl: 60E, 51, 42
Varianten ab 8,36 €*
Nur 9 auf Lager!
Eaton (Moeller) Hilfsschalterbaustein 4Ö,Zentral-Aufbau 04DILE
13,49 €*
Hilfsschalterbaustein, mit zwangsgeführten Kontakten, Schaltglieder nach EN 50005, Schaltglieder nach EN 50012 sind zu bevorzugen., Kombinationen der Ausführung E entsprechen EN 50011 und sind zu bevorzugen., Funktion: für Standardanwendungen, 4-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 2 A, Kontaktbestückung Ö = Öffner: 4 Ö, Montageart: Frontbefestigung, verwendbar für: DILEM-10(-G)( ), DILEM-01(-G)( ), DILEM-4(-G)( ), DILER40(-G), DILER31(-G), DILER22, DILEEM-10(-G)( ), DILEEM-01(-G)( ), DILEM12-10(-G)( ), DILEM12-01(-G)( ), Hinweise: Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine sowie zu den integrierten Hilfsschaltern der DILE(E)M, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner), Kennzahl/Ausführung der Kombinationen Kennzahl: 44E, 35, 26
Varianten ab 13,55 €*
Eaton (Moeller) Hilfsschalterbaustein 2S+2Ö,Zentral-Aufbau 22DILE
13,37 €*
Hilfsschalterbaustein, mit zwangsgeführten Kontakten, Schaltglieder nach EN 50005, Schaltglieder nach EN 50012 sind zu bevorzugen., Kombinationen der Ausführung E entsprechen EN 50011 und sind zu bevorzugen., Funktion: für Standardanwendungen, 4-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 2 A, Kontaktbestückung S = Schließer: 2 S, Kontaktbestückung Ö = Öffner: 2 Ö, Montageart: Frontbefestigung, verwendbar für: DILEM-10(-G)( ), DILEM-01(-G)( ), DILEM-4(-G)( ), DILER40(-G), DILER31(-G), DILER22, DILEEM-10(-G)( ), DILEEM-01(-G)( ), DILEM12-10(-G)( ), DILEM12-01(-G)( ), Hinweise: Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine sowie zu den integrierten Hilfsschaltern der DILE(E)M, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner), Kennzahl/Ausführung der Kombinationen Kennzahl: 62E, 53, 44
Varianten ab 13,43 €*
Eaton (Moeller) Hilfsschalterbaustein 4S,Zentral-Aufbau 40DILE
13,49 €*
Hilfsschalterbaustein, mit zwangsgeführten Kontakten, Schaltglieder nach EN 50005, Schaltglieder nach EN 50012 sind zu bevorzugen., Kombinationen der Ausführung E entsprechen EN 50011 und sind zu bevorzugen., Funktion: für Standardanwendungen, 4-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 2 A, Kontaktbestückung S = Schließer: 4 S, Montageart: Frontbefestigung, verwendbar für: DILEM-10(-G)( ), DILEM-01(-G)( ), DILEM-4(-G)( ), DILER40(-G), DILER31(-G), DILER22, DILEEM-10(-G)( ), DILEEM-01(-G)( ), DILEM12-10(-G)( ), DILEM12-01(-G)( ), Hinweise: Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine sowie zu den integrierten Hilfsschaltern der DILE(E)M, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner), Kennzahl/Ausführung der Kombinationen Kennzahl: 80E, 71, 62
Varianten ab 13,55 €*
Nur 4 auf Lager!
Eaton (Moeller) Hilfsschalterbaustein 1fS1sÖ1Ö1S,Zentr.Ab 22DDILE
25,26 €*
Hilfsschalterbaustein, Funktion: für Standardanwendungen, 4-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 2 A, Kontaktbestückung S = Schließer: 1 S, Kontaktbestückung SF = Frühschließer: 1 SF, Kontaktbestückung Ö = Öffner: 1 Ö, Kontaktbestückung ÖS = Spätöffner: 1 ÖS, Montageart: Frontbefestigung, verwendbar für: DILEM-10(-G)( ), DILEM-01(-G)( ), DILEM-4(-G)( ), DILER40(-G), DILER31(-G), DILER22, DILEEM-10(-G)( ), DILEEM-01(-G)( ), DILEM12-10(-G)( ), DILEM12-01(-G)( ), Hinweise: Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner), Kennzahl/Ausführung der Kombinationen Kennzahl: 62, 53, 44
Varianten ab 25,32 €*
Nur 6 auf Lager!
Eaton (Moeller) Hilfsschalterbaustein Zentral-Aufbau 13DILE
13,49 €*
Hilfsschalterbaustein, mit zwangsgeführten Kontakten, Schaltglieder nach EN 50005, Schaltglieder nach EN 50012 sind zu bevorzugen., Kombinationen der Ausführung E entsprechen EN 50011 und sind zu bevorzugen., Funktion: für Standardanwendungen, 4-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 2 A, Kontaktbestückung S = Schließer: 1 S, Kontaktbestückung Ö = Öffner: 3 Ö, Montageart: Frontbefestigung, verwendbar für: DILEM-10(-G)( ), DILEM-01(-G)( ), DILEM-4(-G)( ), DILER40(-G), DILER31(-G), DILER22, DILEEM-10(-G)( ), DILEEM-01(-G)( ), DILEM12-10(-G)( ), DILEM12-01(-G)( ), Hinweise: Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine sowie zu den integrierten Hilfsschaltern der DILE(E)M, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner), Kennzahl/Ausführung der Kombinationen Kennzahl: 53E, 44, 35
Varianten ab 13,55 €*
Eaton (Moeller) Hilfsschalterbaustein 3S+1Ö,Zentral-Aufbau 31DILE
13,49 €*
Hilfsschalterbaustein, mit zwangsgeführten Kontakten, Schaltglieder nach EN 50005, Schaltglieder nach EN 50012 sind zu bevorzugen., Kombinationen der Ausführung E entsprechen EN 50011 und sind zu bevorzugen., Funktion: für Standardanwendungen, 4-polig, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, Bemessungsbetriebsstrom AC-15 380 V 400 V 415 V: Ie= 2 A, Kontaktbestückung S = Schließer: 3 S, Kontaktbestückung Ö = Öffner: 1 Ö, Montageart: Frontbefestigung, verwendbar für: DILEM-10(-G)( ), DILEM-01(-G)( ), DILEM-4(-G)( ), DILER40(-G), DILER31(-G), DILER22, DILEEM-10(-G)( ), DILEEM-01(-G)( ), DILEM12-10(-G)( ), DILEM12-01(-G)( ), Hinweise: Zwangsgeführte Kontakte, nach IEC/EN 60947-5-1 Anhang L, innerhalb der Hilfsschalterbausteine sowie zu den integrierten Hilfsschaltern der DILE(E)M, Hilfsöffner verwendbar als Spiegelkontakt nach IEC/EN 60947-4-1 Anhang F (nicht Spätöffner), Kennzahl/Ausführung der Kombinationen Kennzahl: 71E, 62, 53
Varianten ab 13,55 €*
Eaton (Moeller) Etikettenbogen XGKE-GE
2,90 €*
Dauerhafte einfache Gerätekennzeichnung mit Klebeschildern
Nur 4 auf Lager!
Eaton (Moeller) Mechan.Verriegelung f.Wendeschütze MVDILE
8,39 €*
Verriegelung, Mechanische Verriegelung, Beschreibung: Für Schütze mit gleichem oder ungleichem Antriebssystem., Schützabstand 0 mm., mechanische Lebensdauer 2.5 x 106 Schaltungen., zusätzliche Hilfsschalterbausteine möglich., verwendbar für: DILE
Verwandte Artikel
Eaton (Moeller) Hilfsschütz 2S2Ö, DC DILA-22(24VDC)
37,15 €*
Hilfsschütz, Sortiment: Hilfsschütze DILA, Applikation: Hilfsschütz, Beschreibung: Grundgeräte mit zwangsgeführten Kontakten, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, 380 V 400 V 415 V: Ie= 4 A, Kontaktbestückung S = Schließer: 2 S, Kontaktbestückung Ö = Öffner: 2 Ö, Kennzahl/Ausführung der Kombinationen Kennzahl: 22E, kombinierbar mit Hilfsschalterbaustein: DILA-XHI(V) , Betätigungsspannung: 24 V DC, Stromart AC/DC: Gleichstrombetätigung, Schutzart: IP20, Hinweise: Schaltglieder nach EN 50011., Anschlussbezeichnung der Spule nach EN 50005., Integrierte Schutzbeschaltung., Normen und Bestimmungen: IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA
Varianten ab 37,28 €*
Kunden kauften auch

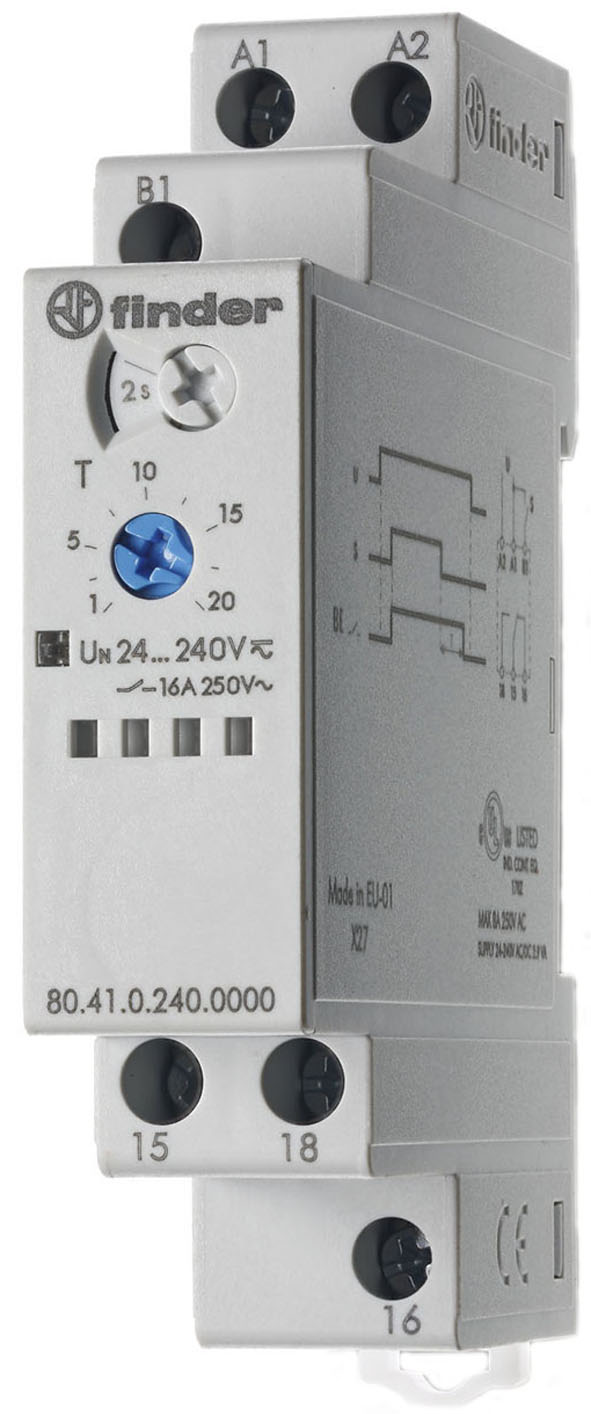

Finder Zeitrelais 80.41.0.240.0000
27,91 €*
Zeitrelais, Rückfallverzögerung, für DIN-Schiene, 17.5 mm breit, 1 Wechsler für 16 A / 250 V AC, Kontaktmaterial AgNi, Zeitbereich: 0,1 s - 24 h, Versorgungsspannung: 24..240 V AC (50/60 Hz) / DC, Relaisschutzart: IP 20

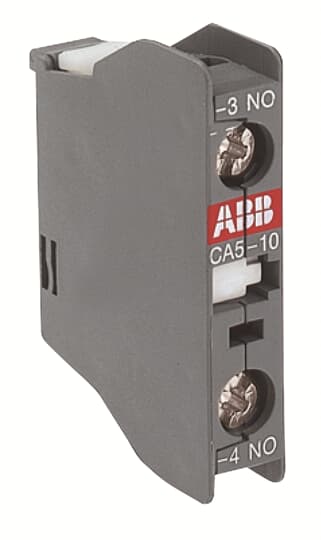

ABB Stotz S&J Hilfsschalterblock 1S CA5-10
