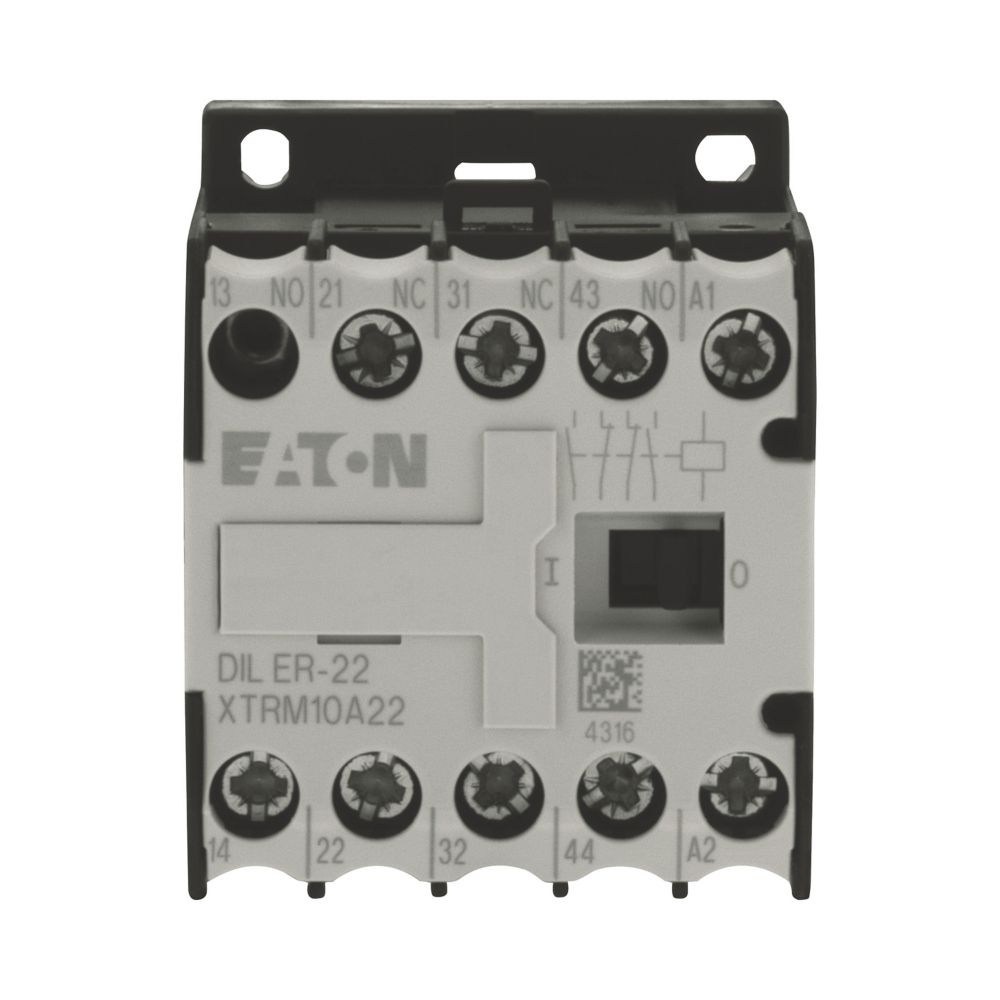

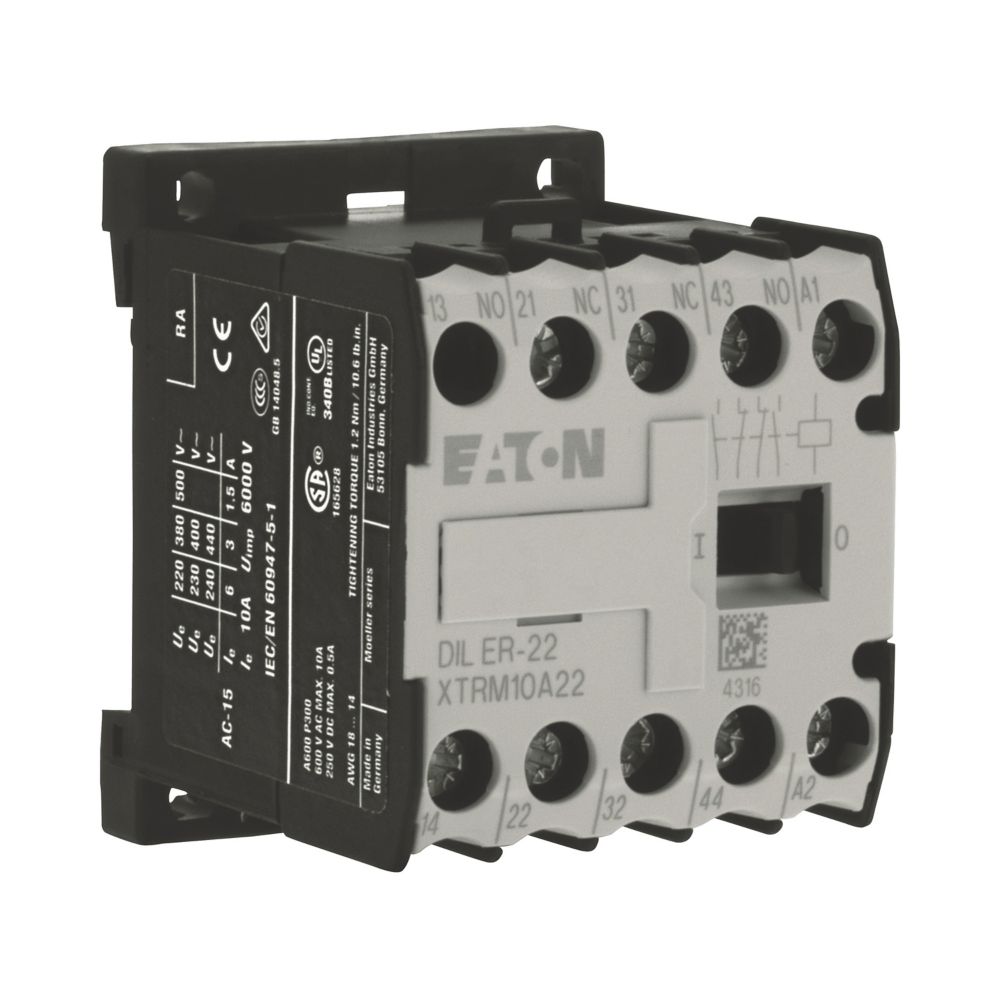

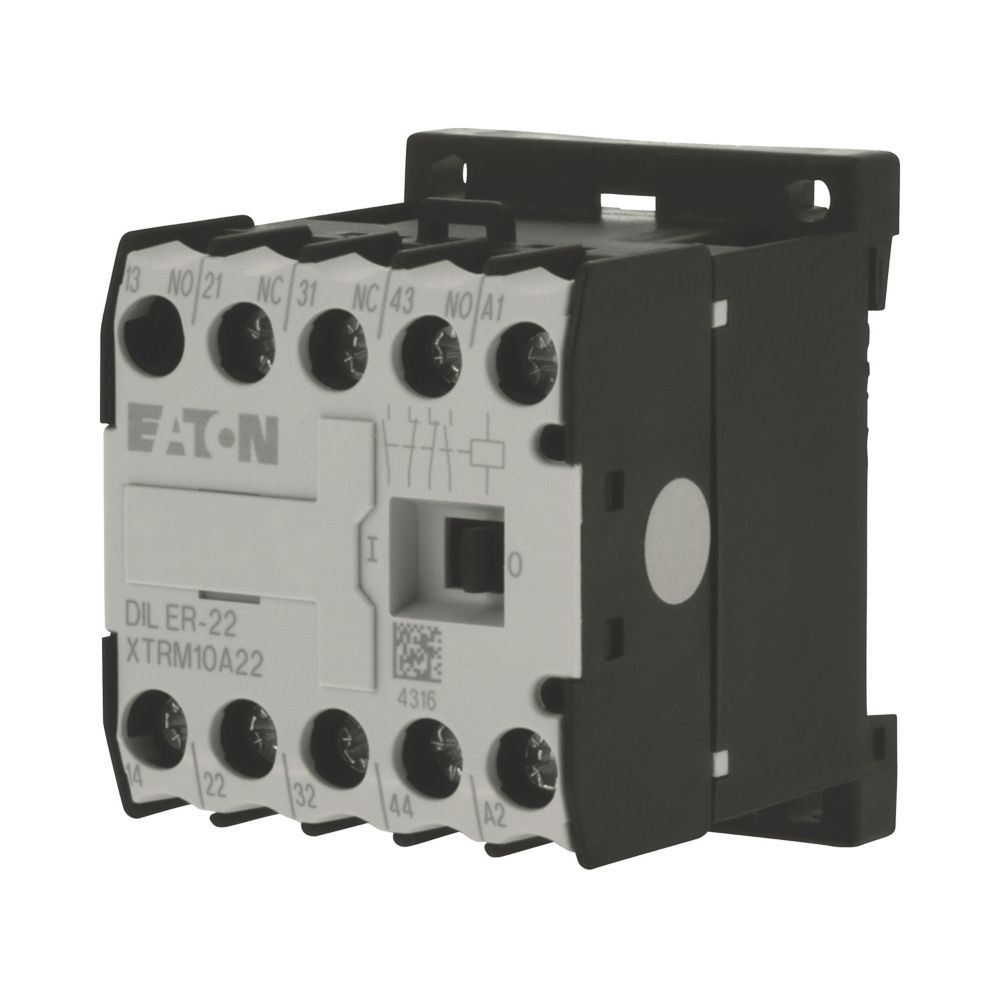

Eaton (Moeller) Hilfsschütz AC 2S2Ö DILER-22(230V50HZ)
slide 2 of 7
ggf. Abbildung ähnlich
slide 1 to 6 of 7
30,85 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2000812265
Hersteller:
Eaton
Hersteller-Nr.:
051777
EAN:
4015080517771
Hersteller Programm:
DILER;Moeller series
Versandart:
Paket
Hersteller Typ
DILER-22(230V50HZ)
Produktinformationen "Eaton (Moeller) Hilfsschütz AC 2S2Ö DILER-22(230V50HZ)"

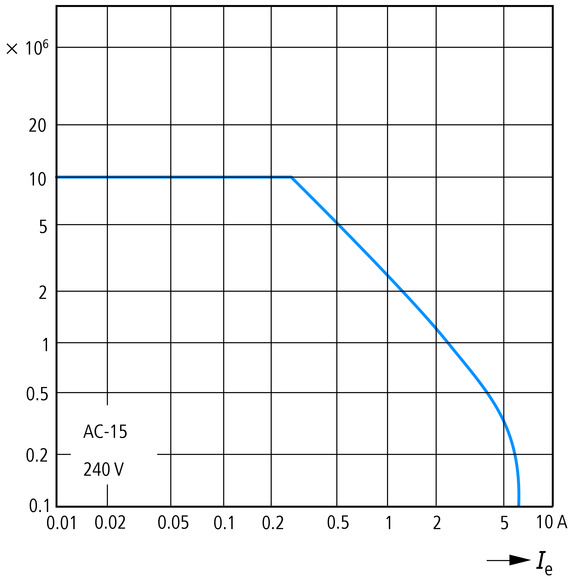

Hilfsschütz, Sortiment: Kleinschütze DILER, Applikation: Hilfsschütz, Beschreibung: mit zwangsgeführten Kontakten, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom konventioneller thermischer Strom 1-polig offen bei 50 °C: Ith = Ie= 10 A, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 6 A, 380 V 400 V 415 V: Ie= 3 A, Kontaktbestückung S = Schließer: 2 S, Kontaktbestückung Ö = Öffner: 2 Ö, Kennzahl/Ausführung der Kombinationen Kennzahl: 22E, verwendbar für: DILE, Betätigungsspannung: 230 V 50 Hz, 240 V 60 Hz, Stromart AC/DC: Wechselstrombetätigung, Schutzart: IP20, Hinweise: Schaltglieder nach EN 50011., Anschlussbezeichnung der Spule nach EN 50005., Normen und Bestimmungen: IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA
Eigenschaften "Eaton (Moeller) Hilfsschütz AC 2S2Ö DILER-22(230V50HZ)"
| Anschlussart Hilfsstromkreis: | Schraubanschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer: | 2 |
| Anzahl der Hilfskontakte als Öffner: | 2 |
| Bemessungsbetriebsstrom: | 10 A |
| Bemessungsbetriebsstrom Ie, 400 V: | 3 A |
| Bemessungsschaltstrom: | 10 A |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz: | 230 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz: | 240 V |
| Bemessungssteuerspeisespannung Us bei DC: | 0 V |
| Betriebsspannung bei AC 50 Hz: | 17..500 V |
| Betriebsspannung bei AC 60 Hz: | 17..500 V |
| Betriebsspannung bei DC: | 24..220 V |
| Breite: | 45 mm |
| EAN: | 4015080517771 |
| Geeignet für Handbedienung: | nein |
| Herstellerartikelnummer: | 051777 |
| Herstellerprogramm: | DILER, DILER;Moeller series |
| Höhe: | 58 mm |
| Markenname: | Eaton |
| Mit LED-Anzeige: | nein |
| Montageart: | DIN-Schiene/Schraube |
| Schnittstelle: | nein |
| Spannungsart der Betriebsspannung: | AC/DC |
| Spannungsart zur Betätigung: | AC |
| Tiefe: | 52 mm |
| Typ: | DILER-22(230V50HZ) |
| Ursprungsland: | DE |
| Zolltarifnummer: | 85364900 |
