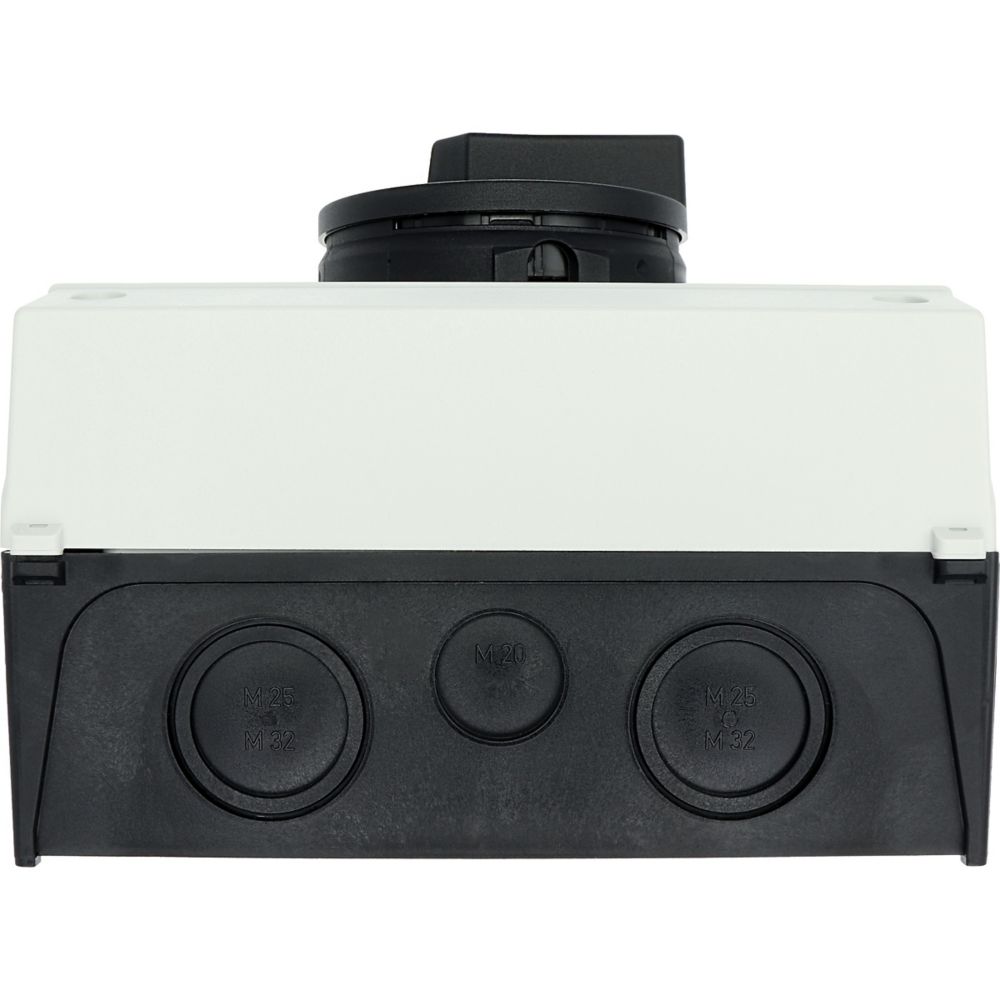

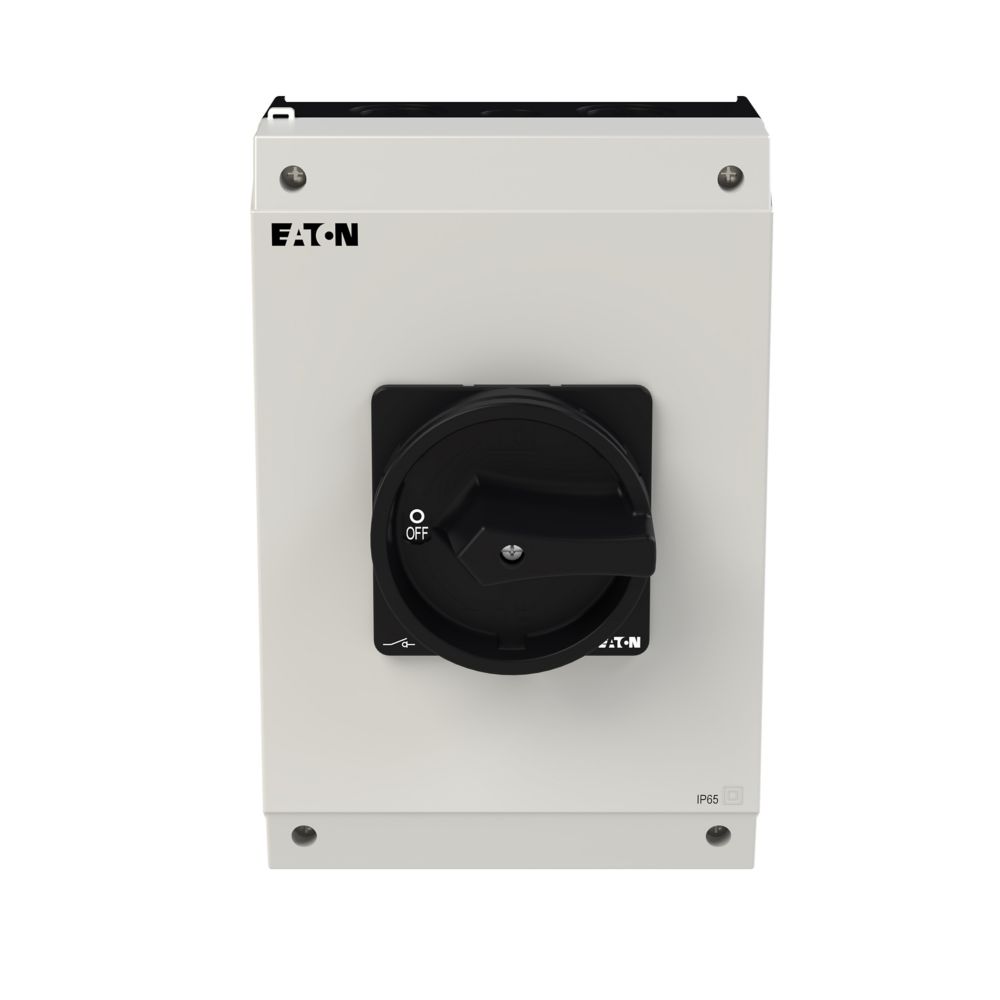

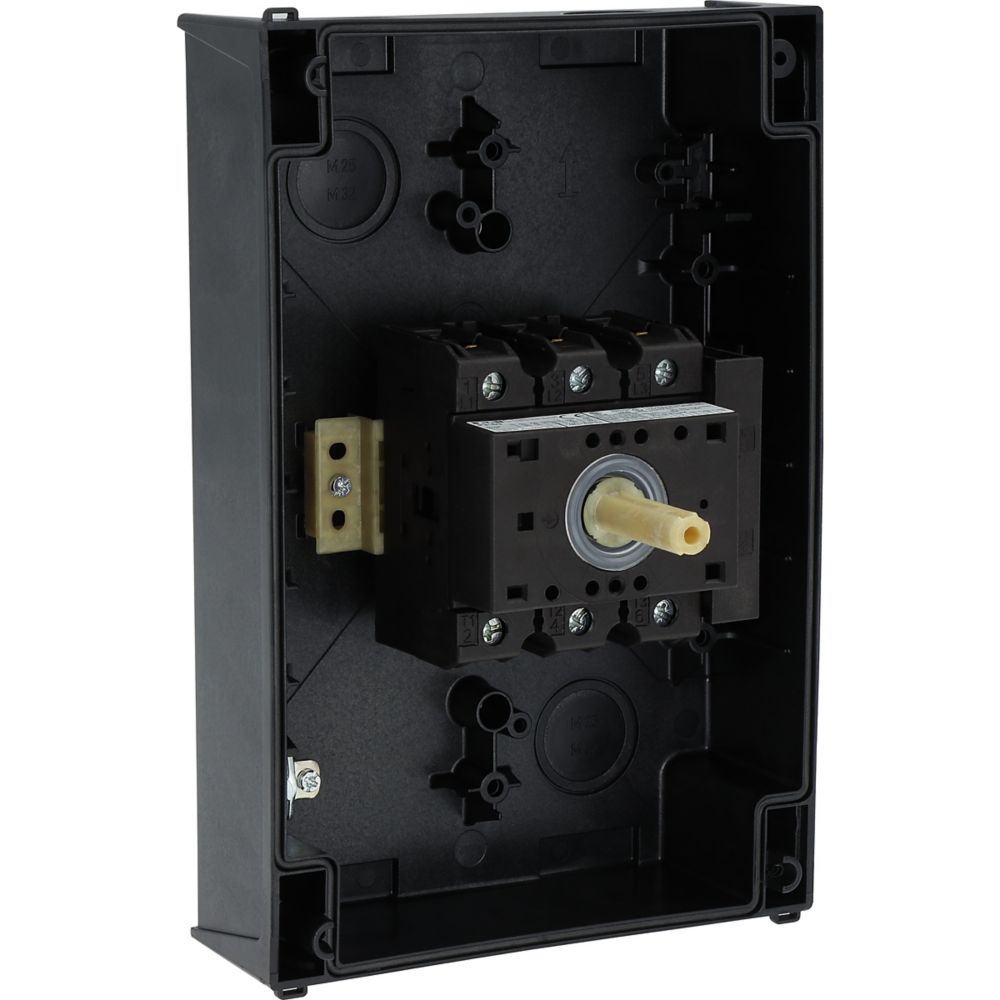

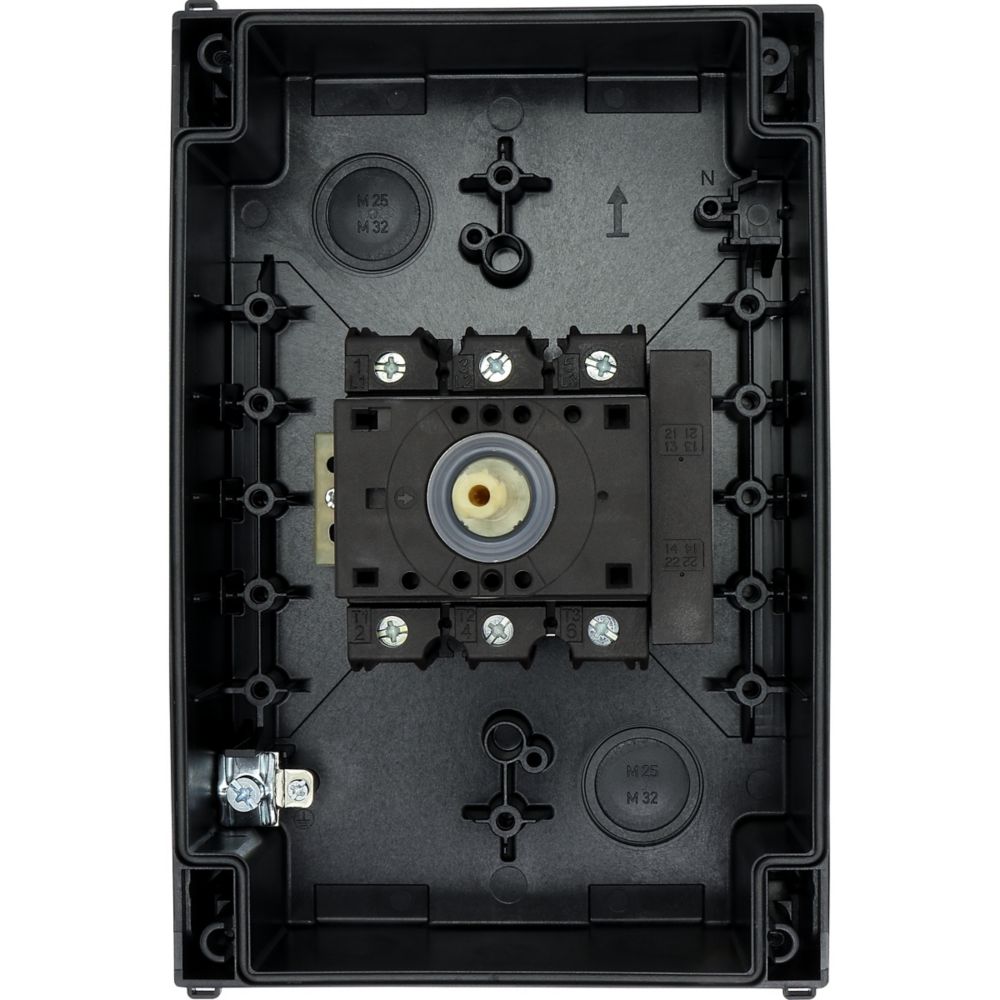

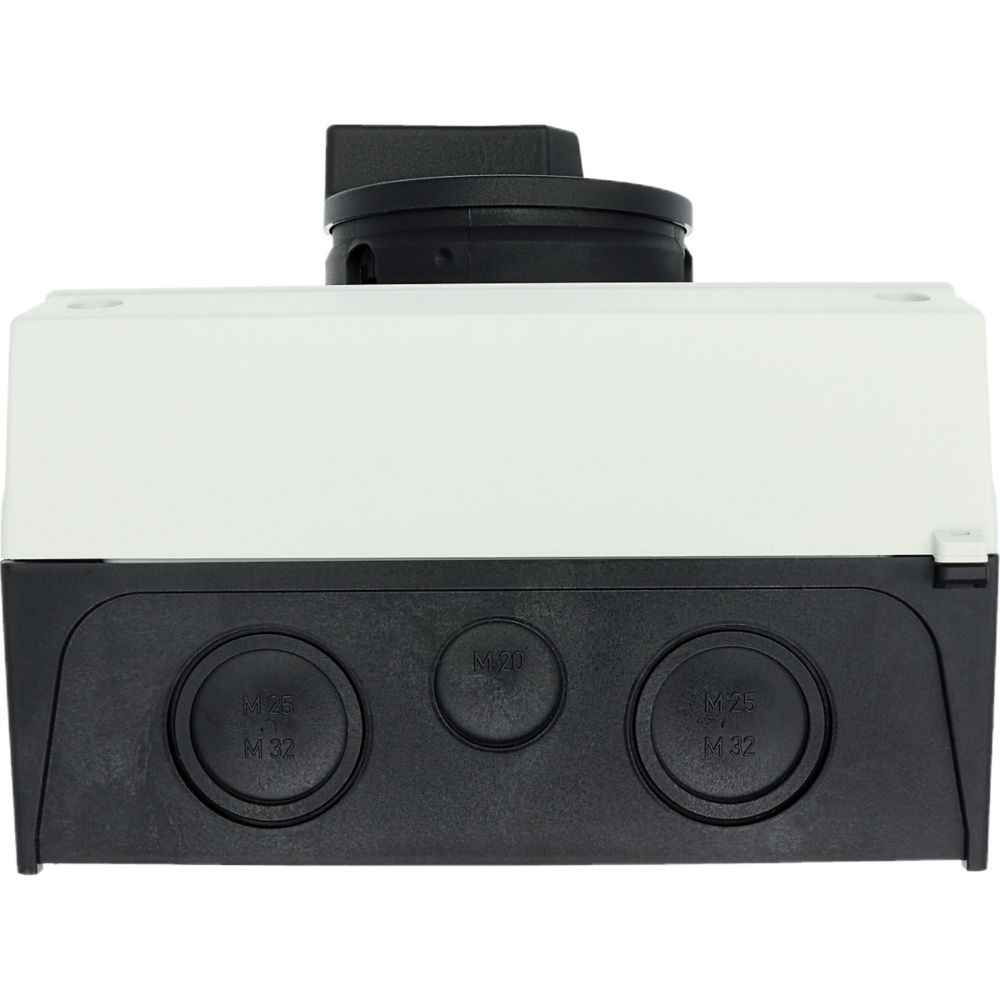

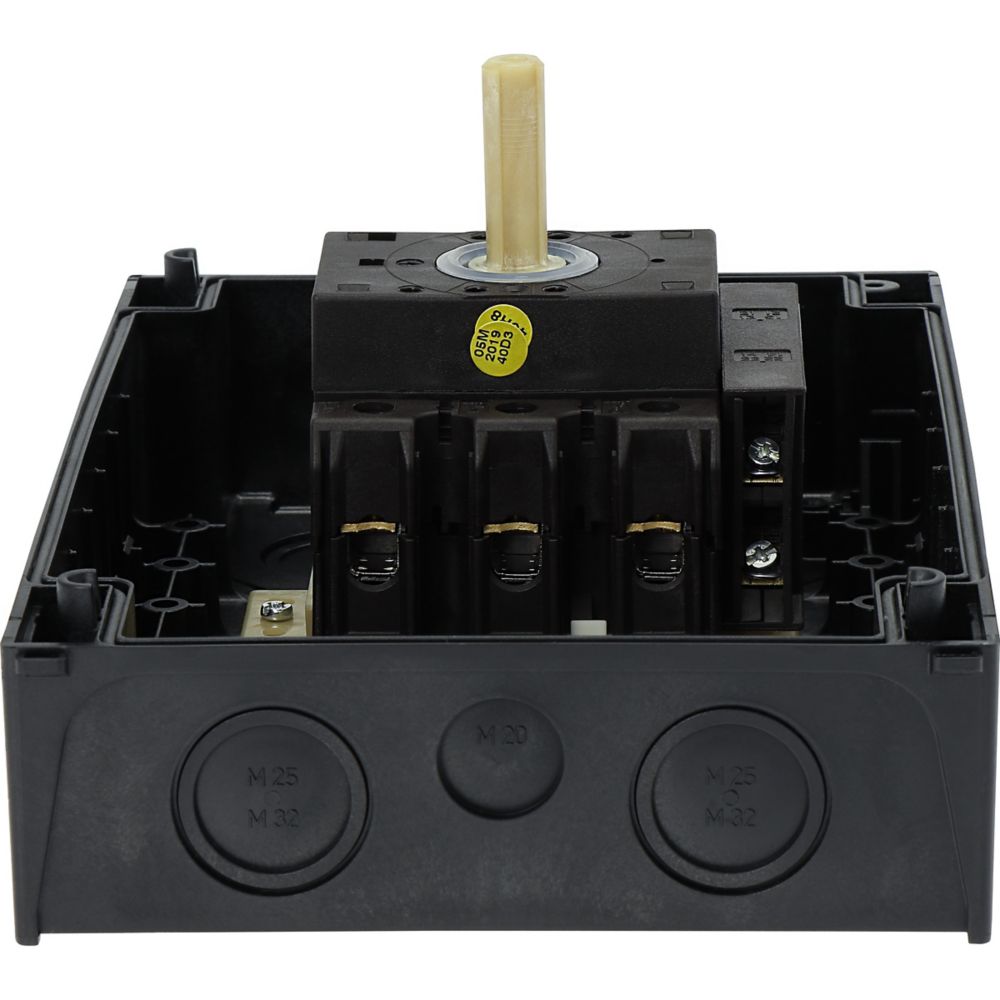

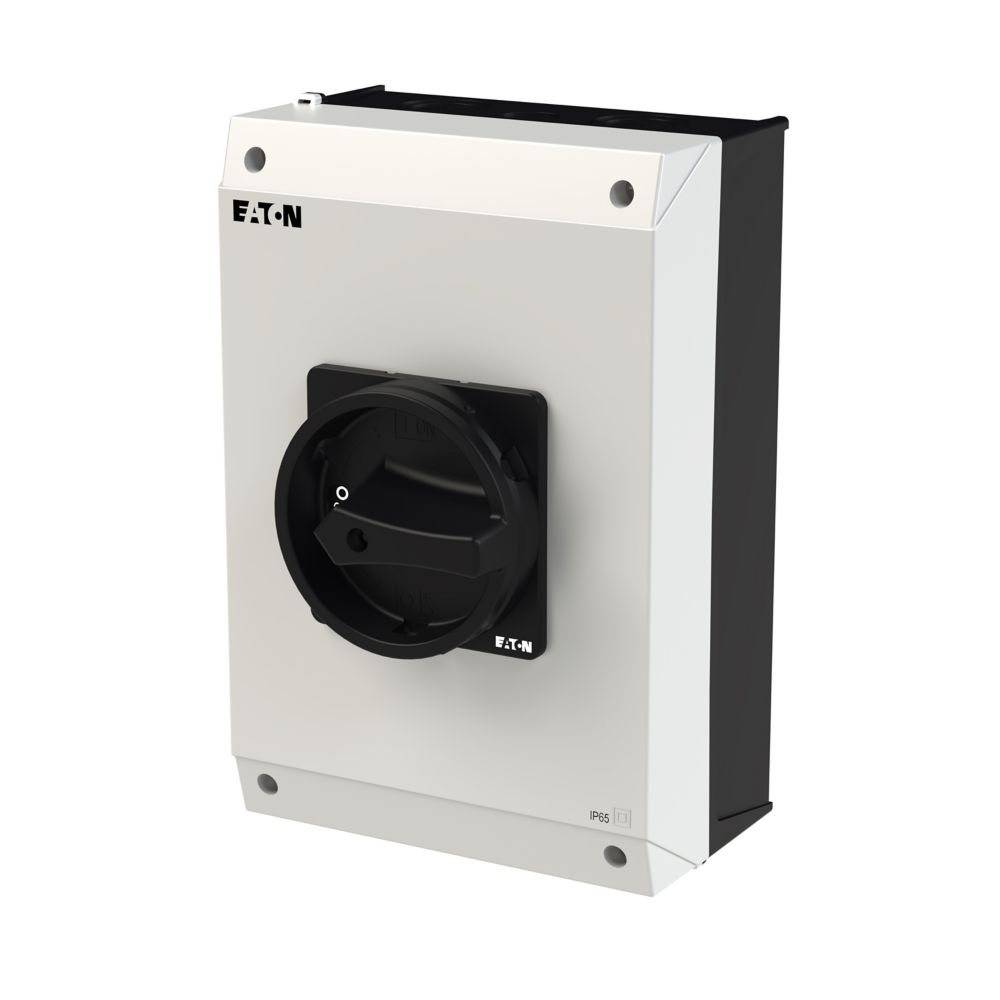

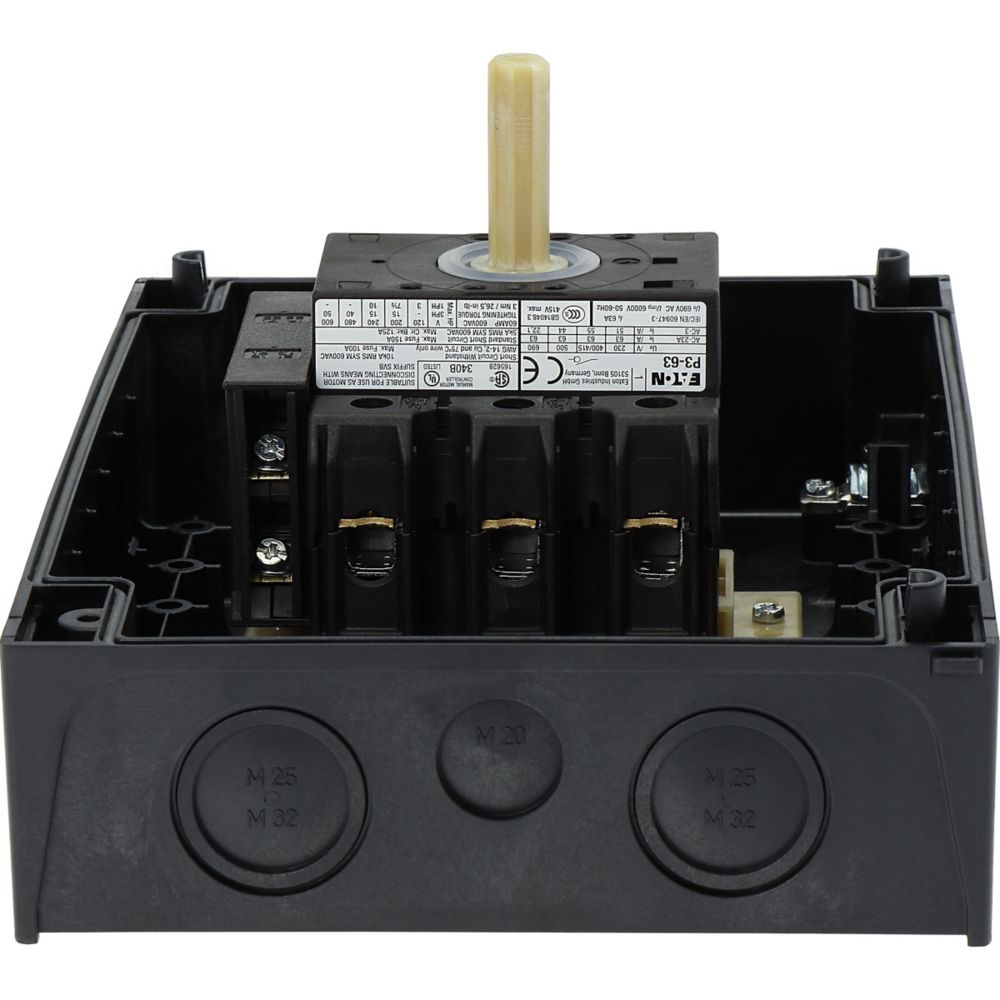

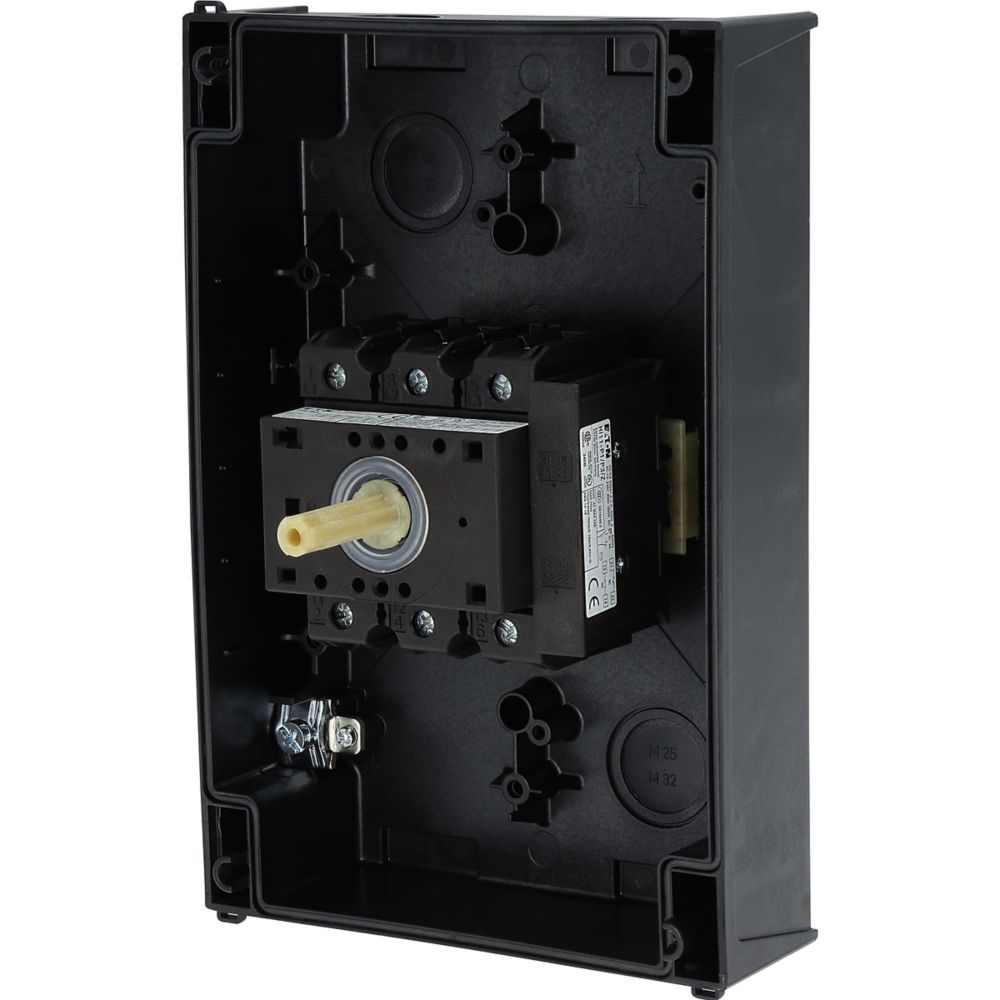

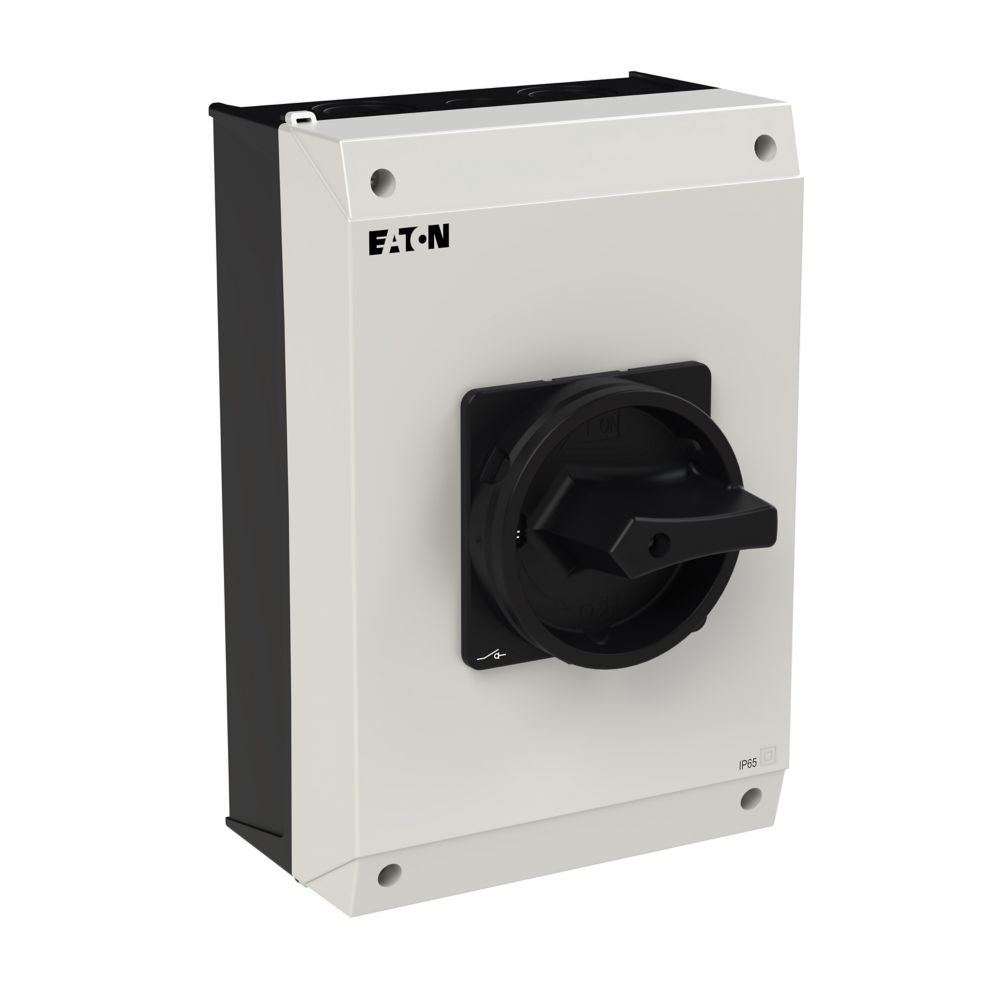

Eaton (Moeller) Hauptschalter I4/SVB P3-63/I4/SVB-SW/HI11
ggf. Abbildung ähnlich
141,85 €*
Inhalt:
1 STK
Sofort verfügbar, Lieferzeit 1-3 Werktage
Produktnummer:
2000816185
Hersteller:
Eaton
Hersteller-Nr.:
207345
EAN:
4015082073459
Hersteller Programm:
Moeller series;P3
Versandart:
Paket
Hersteller Typ
P3-63/I4/SVB-SW/HI11
Produktinformationen "Eaton (Moeller) Hauptschalter I4/SVB P3-63/I4/SVB-SW/HI11"
Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Typkenner: P3, Stopp-Funktion: STOPP-Funktion, mit schwarzem Drehgriff und Sperrkranz, Information zum Lieferumfang: Hilfskontakt oder Neutralleiter kundenseitig montiert., 3-polig, Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar, Schutzart: IP65, Bauform: Oberflächenmontage, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 30 kW, Bemessungsdauerstrom: Iu = 63 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3
Eigenschaften "Eaton (Moeller) Hauptschalter I4/SVB P3-63/I4/SVB-SW/HI11"
| Anschlussart Hauptstromkreis: | Schraubanschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer: | 1 |
| Anzahl der Hilfskontakte als Öffner: | 1 |
| Anzahl der Schalter: | 1 |
| Ausführung als Hauptschalter: | ja |
| Ausführung als NOT-AUS-Einrichtung: | nein |
| Ausführung als Sicherheitsschalter: | nein |
| Ausführung als Wartungs-/Reparaturschalter: | ja |
| Ausführung als Wendeschalter: | nein |
| Ausführung des Betätigungselements: | Türkupplungsdrehantrieb |
| Bedingter Bemessungskurzschlussstrom Iq: | 100 kA |
| Bemessungsbetriebsleistung bei AC-3, 400 V: | 30 kW |
| Bemessungsbetriebsleistung bei AC-23, 400 V: | 30 kW |
| Bemessungsbetriebsspannung: | 690 V |
| Bemessungsdauerstrom Iu: | 63 A |
| Bemessungsdauerstrom bei AC-21, 400 V: | 63 A |
| Bemessungsdauerstrom bei AC-23, 400 V: | 63 A |
| Bemessungskurzzeitstromfestigkeit Icw: | 1,26 kA |
| Breite: | 160 mm |
| EAN: | 4015082073459, 4015082073459 |
| Farbe des Betätigungselements: | schwarz |
| Geeignet für Bodenbefestigung: | ja |
| Geeignet für Frontbefestigung 4-Loch: | nein |
| Geeignet für Frontbefestigung Zentral: | nein |
| Geeignet für Verteilereinbau: | nein |
| Geeignet für Zwischenbau: | nein |
| Gerätebauart: | Komplettgerät im Gehäuse |
| Herstellerartikelnummer: | 207345 |
| Herstellerartikelnummer: | 207345 |
| Herstellerprogramm: | Moeller series;P3 |
| Höhe: | 180 mm, 240 mm |
| Markenname: | Eaton |
| Markenname: | Eaton |
| Max. Bemessungsbetriebsspannung Ue bei AC: | 690 V |
| Mit vormontierter Verkabelung: | nein |
| Motorantrieb integriert: | nein |
| Motorantrieb optional: | nein |
| Polzahl: | 3 |
| Schaltleistung bei 400 V: | 30 kW |
| Schutzart (IP), frontseitig: | IP65 |
| Schutzart (NEMA): | 12 |
| Spannungsauslöser optional: | nein |
| Tiefe: | 139 mm |
| Typ: | P3, P3-63/I4/SVB-SW/HI11 |
| Typ: | P3-63/I4/SVB-SW/HI11 |
| Ursprungsland: | GB |
| Ursprungsland: | GB |
| Verriegelbar: | ja |
| Zolltarifnummer: | 85365080 |
| Zolltarifnummer: | 85365080 |
