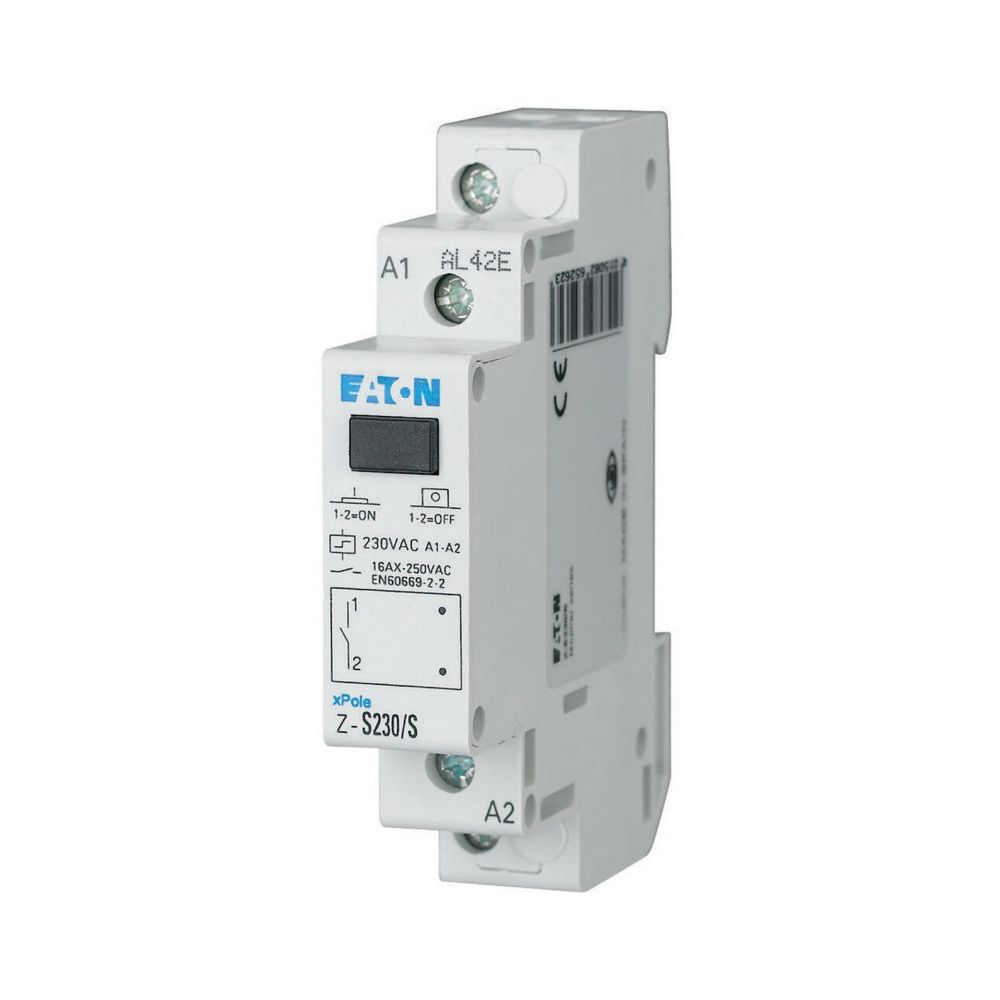

Eaton (Installation) Stromstossschalter 230VAC/16A/1S Z-S230/S

Fehlerstromschutzschalter Acti 9 iID, 1,5kA (IEC/EN 61008-1). 4-polig, Nennstrom 40A, Erdschlussempfindlichkeit 30mA, Erdschluss-Schutzklasse Typ A, Betriebsspannung (Ue) 400V AC, Isolationsspannung (Ui) 500V AC. Gewährleistet den Zusatzschutz bei direktem Berühren (= 30mA). Fehlerschutz bei indirektem Berühren, z.B. bei Isolationsfehlern (= 100mA, = 300mA). Fehlerschutz in Baustromverteilern (500mA). Schalten und Trennen von Stromkreisen. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Fehlerstromschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Prüftaste für die regelmäßige Prüfung der Funktion. Doppel-Anschlussklemmen für beidseitigen Anschluss von Kabeln oder Phasenschienen. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Zusätzlich anreihbare Hilfsmodule (optional)- Unterspannungsauslöser (iMN), Überspannungsauslöser (iMSU), Arbeitsstromauslöser (iMX), Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL 9003. Der Fehlerstromschutzschalter iID erfüllt folgende Normen- IEC/EN 61008-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.

Leitungsschutzschalter Acti 9 iC60N, 6kA (IEC/EN 60898-1), 10kA (IEC/EN 60947-2). 1-polig, Nennstrom 16A, B-Charakteristik, Betriebsspannung (Ue) 220-240V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Klemmen IP20, mitfahrende Isolationsabdeckung. Doppel-Anschlussklemme von oben oder unten. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60N Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.

Stromstoßschalter sind elektromagnetisch betätigte Geräte mit denen eine einfache, energiesparende und sichere Beleuchtungssteuerung realisiert werden kann. In der Regel wird eine Ansteuerung von Stromstoßschaltern über Impulstaster dort eingesetzt, wo das Licht von mindestens drei verschiedenen Orten aus bedient werden soll. Durch jeden Steuerimpuls, der zum Spulen-Magnet-System gesendet wird, schaltet das Gerät in die vorherige Stellung zurück und hält diese mechanisch bis zum nächsten Steuerimpuls. Bei einem Spannungsausfall ist gewährleistet, dass die letzte Schaltstellung mechanisch gehalten wird. Diese Technologie hilft, die elektrische Verlustleistung und den Stromverbrauch der Geräte deutlich zu senken. Durch die sehr leisen Schaltgeräusche eignen sich Stromstoßschalter auch für den Einsatz in öffentlichen Bauten, Hotels, sowie auch im privaten Wohnbereich. Die Geräte können je nach Typ mit gängigen Steuerspannungen angesteuert werden und sind für einen Bemessungsstrom von 16 A bzw. 32 A ausgelegt.

KNX Deckeneinbau-Präsenzmelder mit 360° Erfassungsbereich. Reichweite von bis zu 24 m im Durchmesser bei einer empfohlenen Montagehöhe von 3 m für Komfort-Anwendungen. Verwendbar im Bussystem KNX (EIB), TP (2-Draht-Bus) in Verbindung mit anderen KNX-Komponenten. Parameter- und Funktionseinstellung über die ETS (Engineering-Tool-Software). Optimal mit der Funktion "Schalten" geeignet für die Installation in großen Höhen bis 10 m z. B. Sport- und Lagerhallen. Manuelles, temporäres Schalten/Dimmen per User-Fernbedienung. Kommunikationsobjekte (vollständige Auflistung der Kommunikationsobjekte auf www.esylux.com). - Ausgang Lichtwert (2 Byte). - Statusmeldung. - Verwendbar als "Master" oder "Slave". - KNX-Tasteransteuerung für Lichtkanäle. - Voll- oder Halbautomatik. - Testbetrieb. - Korrekturfaktor für Raumlicht. - Empfindlichkeit Sensor Bereich 1 bis 4. Standardausführung als Unterputzgerät. Aufputz- bzw. Deckeneinbaumontage mit Zubehör möglich. Abdeckblende und Designring einfach wechselbar/lackierbar (in der Farbe "silber" als Zubehör erhältlich). Gezielte Ausblendung von Bereichen mittels beiliegender Linsenmaske.Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt 1Montageanleitung 2Gebrauchsanleitung 3

Isolierstoffgehäuse, Mit Tragschiene nach IEC/EN 60715, Sortiment: Kleingehäuse CI-K, Leergehäuse, Einzelgerät, Schutzart: Front IP65, IP65, bei Leitungseinführung in Durchstecktechnik, Werkstoff: glasfaserverstärktes Polycarbonat, Farbe: Gehäuseunterteil RAL 9005, schwarz, Gehäuseoberteil RAL 7035, hellgrau, Beschreibung: metrische Vorprägungen oben, unten, in der Rückwand, Leitungsdurchsteckmembran, Leuchtmelder L- in Unterteilvorprägung M20/M25 einbaubar, Leitungseinführung: Leitungsdurchsteckmembran, Abmessungen Breite: 80 mm, Höhe: 120 mm, Tiefe: 95 mm, Einbautiefe bei Tragschiene 7.5 mm Höhe: 72 mm, Normen und Bestimmungen: IEC/EN 60529, DIN EN 62208

Die QSA Leiste für 10 DA enthält 20 Schneidklemmverbindung mit entweder Schutzmöglichkeit und / oder Testvorrichtung. Bei den Anschlussleisten stellen die Kontakte eine Verbindung zwischen Kabel- und der Rangierseite her. Bei den Trennmodulen lässt sich mit QSA Trennsteckern die Kabelseite von der Rangierseite elektrisch trennen. 4-polige QSA Prüfschnüre ermöglichen das getrennte Prüfen von Kabel- und Teilnehmerseite. Die Kontakte sind für eine Beschaltung mit für QSA zugelassenen Anlegewerkzeugen ausgelegt. Zur Befestigung steht eine Vielfalt von QSA Montagewannen zur Verfügung. Hinweis: LSA-PLUS ist eine Marke von Commscope Technologies LLC und es sollte keine Auswirkungen auf das Sponsoring der Billigung von QSA Connection-Modulen durch Commscope geben.Unter nachfolgenden Links finden Sie weitere Informationen:Produktdatenblatt

Leergehäuse, mit Schutzart IP66, Polycarbonat, zertifiziert durch UL (UL 50 & CSA 22.2 No. 94.1-07, UL 50E & CSA C22.2 No. 94.2-07), DLG (Ammoniakbeständigkeit), DNV (Klasse: Schiffe & Offshore-Anlagen), Ui=690V AC, Ui=1000V DC, innenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und geschütztem Außenbereich, Kasten: Polycarbonat, grau, Deckel: Polycarbonat, transparent, Ausschlagmembranen, M20/M25/M32/M40, (32 seitlich)Abmessungen: 254 x 180 x 111mmUnter nachfolgenden Links finden Sie weitere Informationen:Maßzeichnung
